對Photoshop高斯含糊濾鏡的算法總結

一維正態分布的函數定義：

型隨機變量的分布，第一參數μ是遵從正態分布的隨機變量的均值，第二個參數σ2是此隨機變量的方差，所以正態分布記作N(μ，σ2 )。 遵從正態分布的隨機變量的概率規律為取 μ鄰近的值的概率大 ，而取離μ越遠的值的概率越小；σ越小，分布越集中在μ附近，σ越大，分布越分散。正態分布的密度函數的特點是：關于μ對稱，在μ處達到最大值，在正（負）無窮遠處取值為0，在μ±σ處有拐點。它的形狀是中間高兩邊低 ，圖像是一條位于x軸上方的鐘形曲線。當μ＝0，σ2 ＝1時，稱為標準正態分布，記為N（0，1）。

兩個常數的意義：μ-期望，σ^2 方差。

下面我們解決第一個疑問：高斯模糊濾鏡中的半徑是什么？答案是高斯半徑就是公式中的σ。

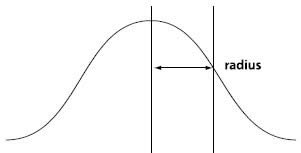

高斯曲線的圖形和半徑的含義如下圖（來自Adobe SDK中技術支持專家的文檔）所示：

可見高斯半徑（σ）對曲線形狀的影響，σ越小，曲線越高越尖，σ越大，曲線越低越平緩。對二維圖像來說，是一個鐘形曲面，高斯半徑越小，曲面越高越尖越陡峭；高斯半徑越大，曲面越低越平緩。因此高斯半徑越小，則模糊越小，高斯半徑越大，則模糊程度越大。我們將看到ps對高斯半徑的范圍定義是【0.1~250】。當半徑為0.1時，高斯模板在計算后只有中間像素為1，其他像素均=0（實際上只是趨近0），即圖像不會有變化。

第二個疑問，高斯模板大小和高斯半徑的關系？這是一個一直困擾我們的誤解。因?yàn)槲覀兊乃季S進入了物理實現的誤區。在物理實現中，高斯模板有界，從而使我們忽略了這個問題的真正答案：高斯模板在邏輯上是無邊界的。也就是說高斯模板本質上是邏輯上無窮拓展曲面的一個近似。因此，模板大小我們應該認為它是無窮大的。只不過在計算的時候，因?yàn)樵谶h(yuǎn)處趨近0，因此在某個閾值之下我們不再考慮這些值，這個閾值就是模板邊界。

下面，二維高斯曲面的公式（x,y代表像素的模板坐標，模板中心位置為原點）：

即：g(x,y)= ( 1 / (2*pi*σ^2) ) * exp( -(x^2+y^2)/(2*σ^2) ) ;

根據這個公式，我們可以計算出不同半徑下的高斯模板，實際上模板是無窮大的，只是在中心較遠處，他們會趨近0.例如，我們計算出r=0.7時的一個歸一化后的高斯模板：

高斯模板（guass radius=0.700000）
//guass radius=0.700000
0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000
0.000000 0.000000 0.000001 0.000012 0.000033 0.000012 0.000001 0.000000 0.000000
0.000000 0.000001 0.000093 0.001976 0.005481 0.001976 0.000093 0.000001 0.000000
0.000000 0.000012 0.001976 0.042189 0.117046 0.042189 0.001976 0.000012 0.000000
0.000000 0.000033 0.005481 0.117046 0.324724 0.117046 0.005481 0.000033 0.000000
0.000000 0.000012 0.001976 0.042189 0.117046 0.042189 0.001976 0.000012 0.000000
0.000000 0.000001 0.000093 0.001976 0.005481 0.001976 0.000093 0.000001 0.000000
0.000000 0.000000 0.000001 0.000012 0.000033 0.000012 0.000001 0.000000 0.000000
0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000 0.000000

在網絡上眾所周知流傳的高斯3*3模板實際上是對高斯曲面的一個整數除法形式的近似：

1 2 1

2 4 2 /16

1 2 1

實際驗證，我們發現這個3*3模板實際上是對高斯半徑約為0.849時的一個近似，當r=0.849時，其3*3歸一模板為（在MATLAB中，輸入h=fspecial('gaussian', 3, 0.849);即可得到這個模板）：

（guass radius=0.849000）
0.062467 0.125000 0.062467
0.125000 0.250131 0.125000
0.062467 0.125000 0.062467

然后我們可以用Matlab中的imfilter來對圖像進行高斯模糊的處理：

img = imread('c:\demo.bmp');
h = fspecial('gaussian', 3, 0.849);
img2 = imfilter(img, h);
subplot(121), imshow(img); title('原圖')
subplot(122), imshow(img2); title('高斯模糊后')

效果如下：

我們可以在Matlab中用如下語句繪制高斯曲面：

繪制高斯曲面的Matlab代碼
%繪制高斯模糊曲面！--------------------
r=0.849; %高斯半徑（從0.1到250）
x=-3:0.2:3;
y=x;
[X,Y]=meshgrid(x,y);
Z=exp(-(X.^2+Y.^2)./(2*r*r))/(2*pi*r*r);
mesh(X,Y,Z)

效果如下圖：

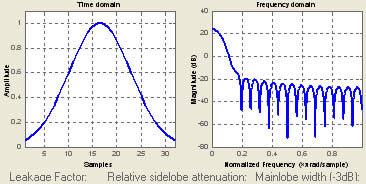

在數字信號處理中，高斯模糊算法是一種濾波器，它的時域和頻域曲線如下所示：

從頻域曲線看出，高斯模糊本質上一種低通濾波器。體現在圖像處理上，圖像的邊緣等灰度變化劇烈的地方對應高頻信息，將被濾除。

最后，我們給出計算高斯模糊模板的C語言代碼，請注意，由于高斯模板是對稱的，實際上我們只需要計算出大約1/4模板即可。但這里的代碼我們沒有做這樣的優化。我們輸出的模板是（2*N+1）*（2N+1），高斯半徑用r表示。

計算高斯模板
#include <math.h>
#include <stdio.h>
#define N 3 /* 模板大小：(2N+1) * (2N+1) */
void main()
{
double a[2*N+1][2*N+1]; /* 高斯模板 */
double r=0.6; /* 高斯半徑：[ 0.1, 250] */
double A=1/(2*M_PI*r*r);
int i,j;
for(i=-1*N;i<=N;i++)
for(j=-1*N;j<=N;j++)
a[i+N][j+N]=A*exp((-1)*(i*i+j*j)/ (2*r*r));
}

同時，作為比較，我們給出在Matlab中生成高斯模板的代碼（fspecial的代碼局部，其中p3是第三個參數即高斯半徑）：

  case 'gaussian' % Gaussian filter

     siz   = (p2-1)/2;  %注：p2即模板邊長，默認值為33
     std   = p3;        %注：p3即高斯半徑，默認為為0.5

     [x,y] = meshgrid(-siz(2):siz(2),-siz(1):siz(1));
     arg   = -(x.*x + y.*y)/(2*std*std);

     h     = exp(arg);
     h(h<eps*max(h(:))) = 0;

     sumh = sum(h(:));  %注：模板歸一化
     if sumh ~= 0,
       h  = h/sumh;
     end;
