如何使用visio制作論文中的流程圖[進階版]

?上次寫過一個入門的小教程，前幾天幫老師畫了一張基金本的框圖，又學了幾招，這里做一個總結記錄。

第一條：visio加入普通的細線箭頭

在visio中可以在左側的“形狀”模塊中選擇“箭頭形狀”，但是這些箭頭形狀寬度較大，并不是我們需要的普通箭頭。但VISIO還是可以加上普通的箭頭的。

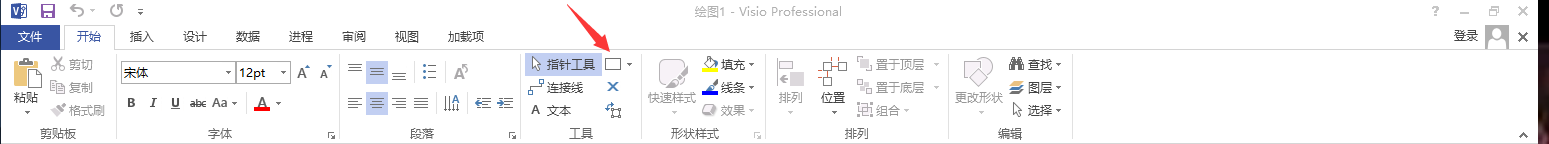

在白色方框處點開，會有橢圓、弧線、線條等等畫線工具，選擇“線條”工具，畫出一條線之后，選中線條，右鍵選擇“設置形狀格式”：

幾個紅色箭頭處，上三個可以改變線條的顏色、寬度、線條類型，下面兩個可以選擇給線條添加箭頭，并改變箭頭的形狀(一般是選擇08號箭頭，為標準箭頭)：

這樣我們就得到了一個正常的普通箭頭了，選擇“指針工具”，選中線條之后，還可以任意改變線條的起始位置和終止位置：

選擇白色的小方框，任意拖動即可。

第二條：添加分類使用的花括號

看了網上大部分的教程，都是比較舊的方法，已經不適用于新版的visio了，這里說一下新的過程：

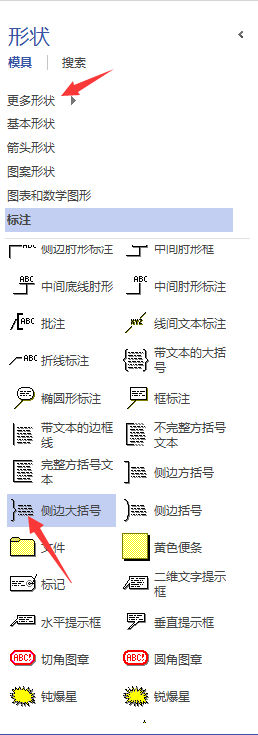

在左側“形狀”—“更多形狀”—“其他VISIO方案”—“批注”—“側邊大括號”，選中拖出即可。

第三條：visio的圖轉移到Word中，虛線變成實線的問題

通常，在Visio中畫的虛線框被拷貝到word文檔中時會變成實線，這是因為此時虛線的太細了，返回Visio，選中所有虛線，右鍵--格式--線條，將線寬適當增大即可。

第四條：畫布太小

其實在你的圖像超出畫布之后，畫布會自動的變大，但是為了看起來舒服，將其變大也是一個很好的小方法，點在空白處，按住“ctrl”鍵，鼠標滾輪滑動即可改變畫布的大小。

第五條：流程圖、框圖、示意圖字體問題

這也是經過老師的指點才知道的東西，中文使用“仿宋GB2312”，英文使用“TimeNewRomans”.

GB2312編碼適用于漢字處理、漢字通信等系統之間的信息交換，通行于中國大陸；新加坡等地也采用此編碼。中國大陸幾乎所有的中文系統和國際化的軟件都支持GB2312。

下載ttf格式文件之后，放置于：C:\Windows\Fonts路徑即可。

總之，visio是一款非常強大的繪圖軟件，在熟練使用后，可以便捷的畫出非常美觀的圖出來，希望大家可以掌握這門技能！
