如何使用visio制作論文中的流程圖[基礎版]

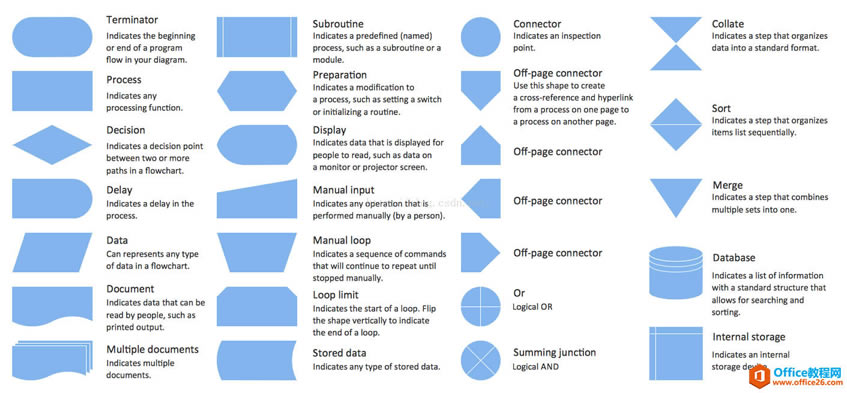

首先上個比較重要的圖，論文中的流程圖都是比較正式的，所以希望大家畫圖時能注意各項圖形的使用規范

最近寫論文，其中的算法需要制作流程圖，所以簡單學習了其中的簡單操作，做出了簡單可用的流程圖。

visio真的是一款制作流程圖很強大的軟件，在制作流程圖中，大家可能會使用Word、PPT等，但是這都是不規范的做法，通常會出現以下幾個問題：

1：方框大小不統一

2：連接線不直

3：圖形間隔不合理

而這些常見問題，VISIO中都會自動調整，不用操心（主要關注點放在自己的流程圖內容上就好啦）

這里我使用的是VISIO2013，沒有的自行下載激活哦~

打開以后是這樣的界面：

各式各樣的流程圖供你選擇，但是主要都是工作中比較需要的，這里我們選擇第一種基本框圖就滿足我們的需求啦~

主要工作區域介紹：

1處：單擊想要的圖形可以將圖形拖拽至目標區域，并且可以隨意變動大小

2處：添加有剪頭的線、文本。特別注意2處右上角的小白框，可以點擊擴展開來，有很多東西哦！

2處右側：填充：改變形狀的內在顏色（一般流程圖選取白色填充）。線條：改變形狀邊緣顏色和粗細（一般選取純黑）。

注意：2處的連接線是帶箭頭的，想要不帶箭頭的基本線在2處小白框的擴展區可以找到。（自己摸索了好久~~）

基本的操作就是這樣吧，希望大家能做出自己滿意的流程圖！~

PS:導出為圖片的時候一定要注意保存成tiff的格式啊！！！矢量圖這樣的是高清圖片~！不然用不了！~千萬別保存成JPG等格式的。
