如何運用Visio畫繪制價值流圖

?中級2：價值流圖

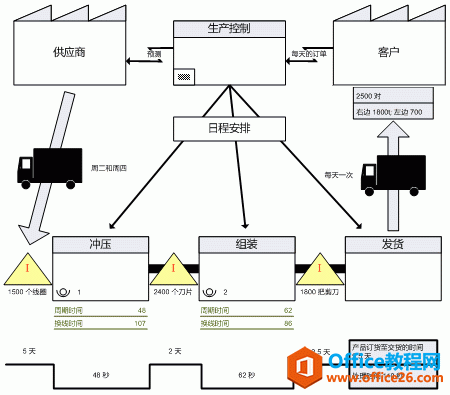

價值流圖可以用來闡述精益化制造流程中的物流和信息。

比如價值流圖顯示堆疊額外的資料的位置，理想情況下，傳遞到公司的材料直接進入加工過程;

然后順利通過移動流程的階段的所有產品完成之前;

完成的產品然后傳遞到客戶而不發生延遲。

實現兩個大的步驟：

1.創建顯示您的進程的當前工作的當前狀態圖表。

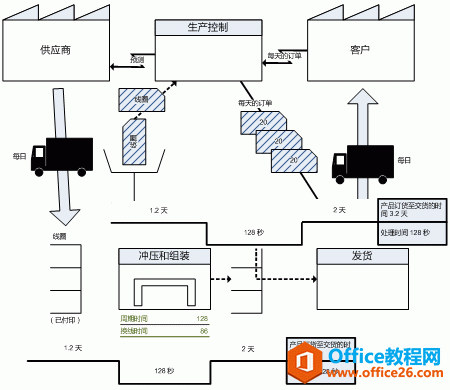

2.找出問題區域后，創建可幫助您查明方法若要更改的過程，以減少浪費未來狀態圖表。

具體操作如下：

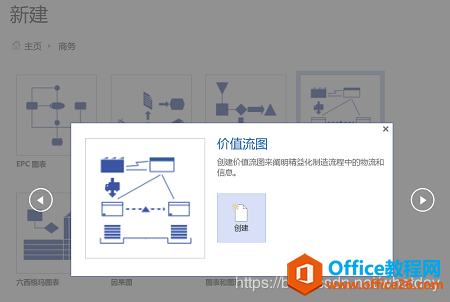

1.單擊文件->新建->類別->商務->價值流圖。

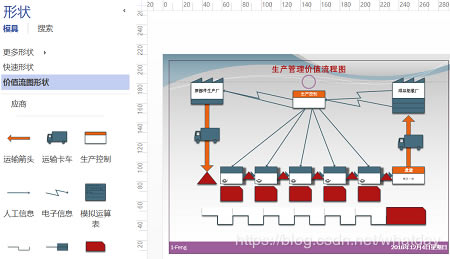

2.從價值流圖形狀模具中，將形狀拖到頁來表示您流程、信息和資料。

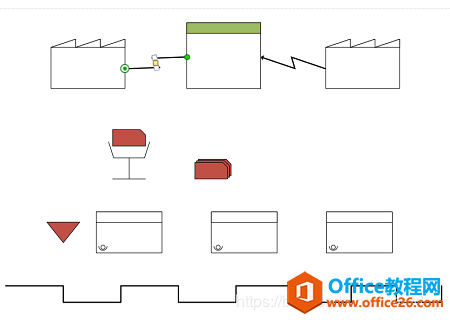

3.使用從價值流圖形狀模具中，如推送箭頭和電子信息形狀，連接線形狀連接地圖中的步驟操作。

4.為要顯示的流方向的形狀的連接線的端點粘附。(選擇樣式等，效果直觀好看~~)

?
