如何運用Visio畫繪制跨職能流程圖

?初級2：跨職能流程圖

顯示業務流程和組織或職能單位（如部門）之間的關系，后者負責實施該流程的步驟。

步驟：

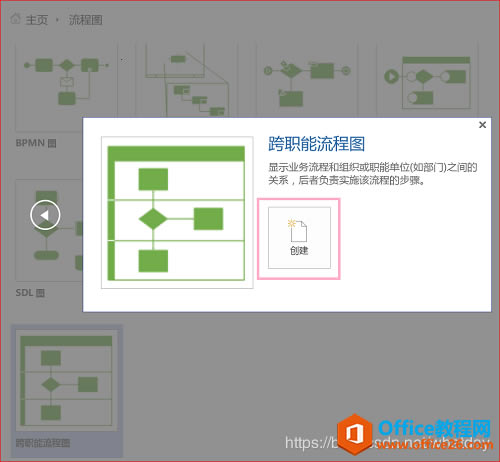

（1）打開Visio，單擊“類別”->“流程圖”->“跨職能流程圖”->“創建”。

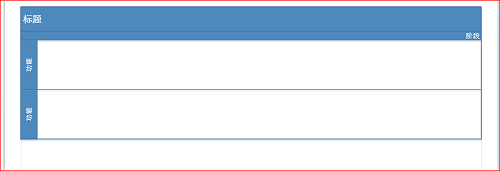

（2）如果出現提示，選擇水平或垂直泳道方向，然后單擊確定。

（3）添加泳道，直接拖動“泳道”形狀放到某位置上方或下方即可。

（4）若要表示流程中的階段，將“分隔符”線拖到頁面上。

（5）更改文本。

若要標注圖表和泳道，單擊包含占位符文本的形狀，然后鍵入標簽。

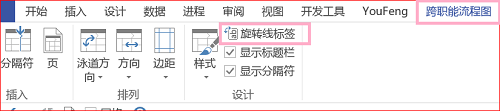

若要更改的標簽文本的方向，單擊跨職能流程圖選項卡，然后單擊在設計組中的旋轉通道標簽。

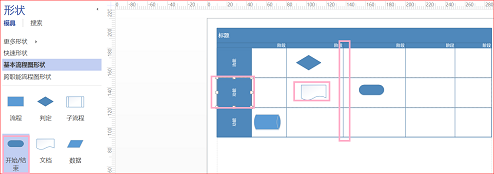

（6）添加流程元素、移動分隔符、調整標簽大小等

?
