Visio繪圖工具 連接線命令使用辦法

?由于使用visio不夠熟練，導致繪圖效率不高，比如“連接線”命令的使用，圖標如下：

點擊連接線命令之后，只能在框圖中心連接，如下圖

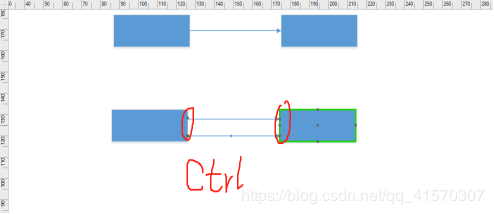

若希望從其他位置引出或指向指定點，則無法繪制。解決方案為：點擊連接線圖標旁邊的“X”圖標（表示“連接點”命令），點擊“X”之后，按住鍵盤上的Ctrl鍵，鼠標移動到指定點，并左鍵單擊即可指定一點，同理，可以指定其他點，你需要的點指定之后，重新點擊連接線命令圖標，即可連接指定點之間的線條，如下圖所示

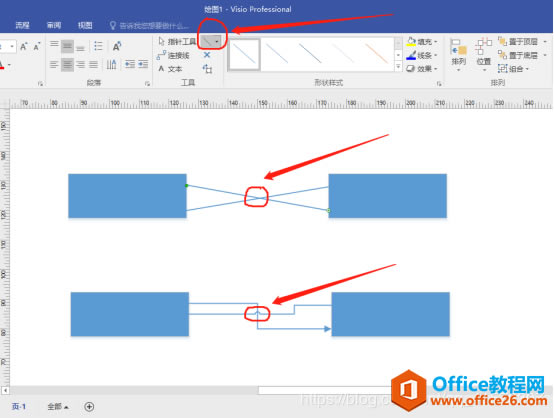

還有一個問題，就是沒有跨線，即兩條直線相交叉，所以導致很多指向不明，使用連接線本可以解決跨線，這個問題其實是在繪制框圖時使用的是“直線命令”，當使用連接線命令時，遇到交叉情況會自動跨線，如下圖所示

?
