深入剖析UML用例圖關系中包含 擴展與泛化之間的聯系

UML用例圖中包含(include)、擴展和泛化(generalization）三種關系詳解

共性：都是從現有的用例中抽取出公共的那部分信息，作為一個單獨的用例，然后通后過不同的方法來重用這個公共的用例，以減少模型維護的工作量。

1、包含(include)

UML用例圖的包含關系：使用包含（Inclusion）用例來封裝一組跨越多個用例的相似動作（行為片斷），以便多個基（Base）用例復用。基用例控制與包含用例的關系，以及被包含用例的事件流是否會插入到基用例的事件流中。基用例可以依賴包含用例執行的結果，但是雙方都不能訪問對方的屬性。

UML用例圖包含關系對典型的應用就是復用，也就是定義中說的情景。但是有時當某用例的事件流過于復雜時，為了簡化用例的描述，我們也可以把某一段事件流抽象成為一個被包含的用例；相反，用例劃分太細時，也可以抽象出一個基用例，來包含這些細顆粒的用例。這種情況類似于在過程設計語言中，將程序的某一段算法封裝成一個子過程，然后再從主程序中調用這一子過程。　

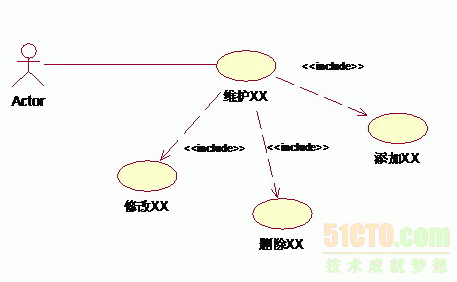

例如：業務中，總是存在著維護某某信息的功能，如果將它作為一個用例，那新建、編輯以及修改都要在用例詳述中描述，過于復雜；如果分成新建用例、編輯用例和刪除用例，則劃分太細。這時包含關系可以用來理清關系。

2、擴展

UML用例圖的擴展關系：將基用例中一段相對獨立并且可選的動作，用擴展（Extension）用例加以封裝，再讓它從基用例中聲明的擴展點（ExtensionPoint）上進行擴展，從而使基用例行為更簡練和目標更集中。擴展用例為基用例添加新的行為。擴展用例可以訪問基用例的屬性，因此它能根據基用例中擴展點的當前狀態來判斷是否執行自己。但是擴展用例對基用例不可見。

對于一個擴展用例，可以在基用例上有幾個擴展點。

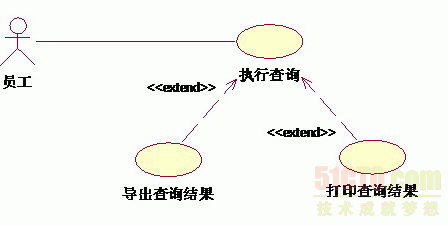

例如，系統中允許用戶對查詢的結果進行導出、打印。對于查詢而言，能不能導出、打印查詢都是一樣的，導出、打印是不可見的。導入、打印和查詢相對獨立，而且為查詢添加了新行為。因此可以采用擴展關系來描述：

3、泛化(generalization)

UML用例圖的泛化關系：子用例和父用例相似，但表現出更特別的行為；子用例將繼承父用例的所有結構、行為和關系。子用例可以使用父用例的一段行為，也可以重載它。父用例通常是抽象的。在實際應用中很少使用泛化關系，子用例中的特殊行為都可以作為父用例中的備選流存在。
例如，業務中可能存在許多需要部門領導審批的事情，但是領導審批的流程是很相似的，這時可以做成泛化關系表示：

上面是我參考的一篇文章，覺得將三種關系的區別講得很清晰，在此基礎上結合自己的系統，對項目(在線購物系統)的用例做了整體的描繪。
