如何運用Visio制作矢量圖及校正轉(zhuǎn)換

?用Visio制作矢量圖及校正轉(zhuǎn)換

目標

通過Visio制作導出矢量圖，從而可以用在Electron工程中。

要解決的問題

用Visio導出的矢量圖，常常會出現(xiàn)格式兼容問題，即便用瀏覽器打開也不能正確顯示。

解決方式

引入AdobeIllustratorCC矢量工具，對輸出格式進行調(diào)整，完成校正。

實施步驟

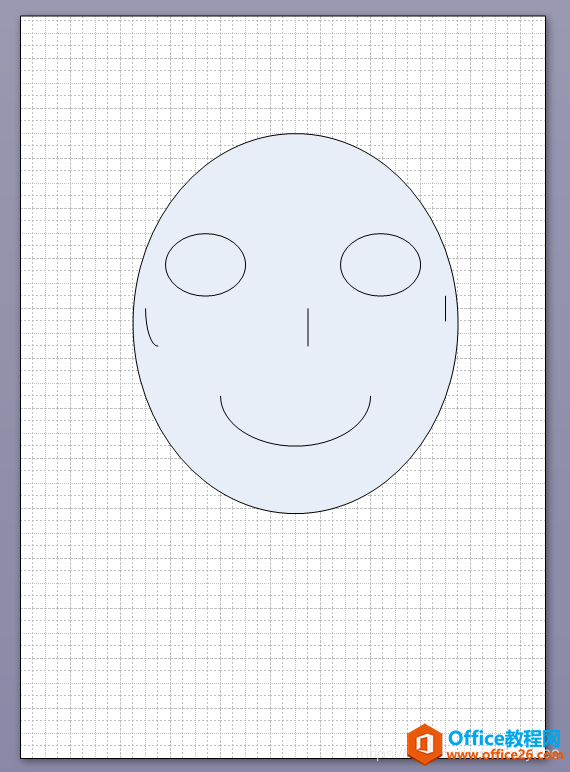

1.在Visio里畫上圖形

2.在Visio里導出矢量格式文件

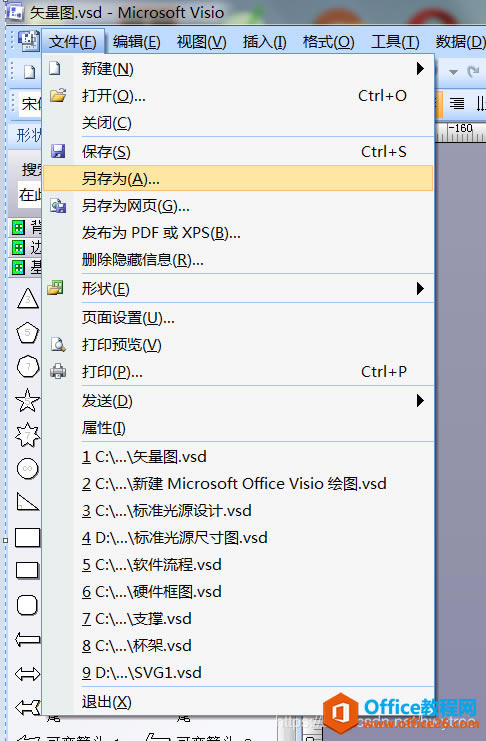

選擇“另存為”

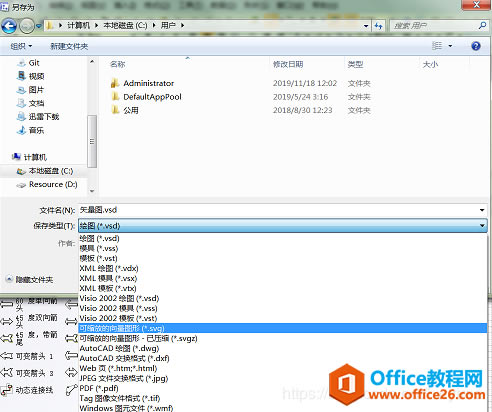

選擇.svg矢量格式保存

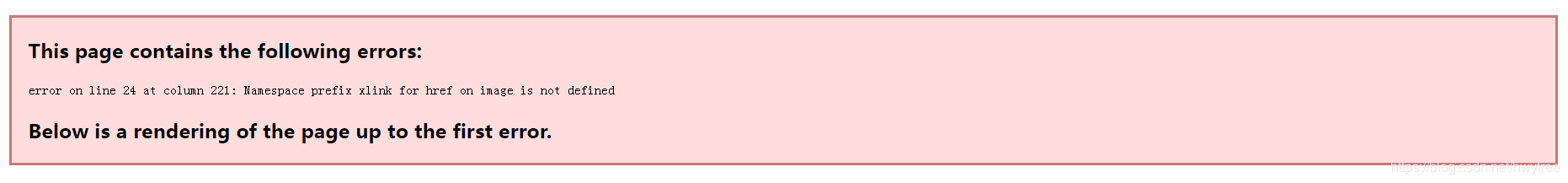

用Chrome打開，如果顯示不出來(如下類似的錯誤報告)，則需要進行校正。

3.在AdobeIllustratorCC里校正

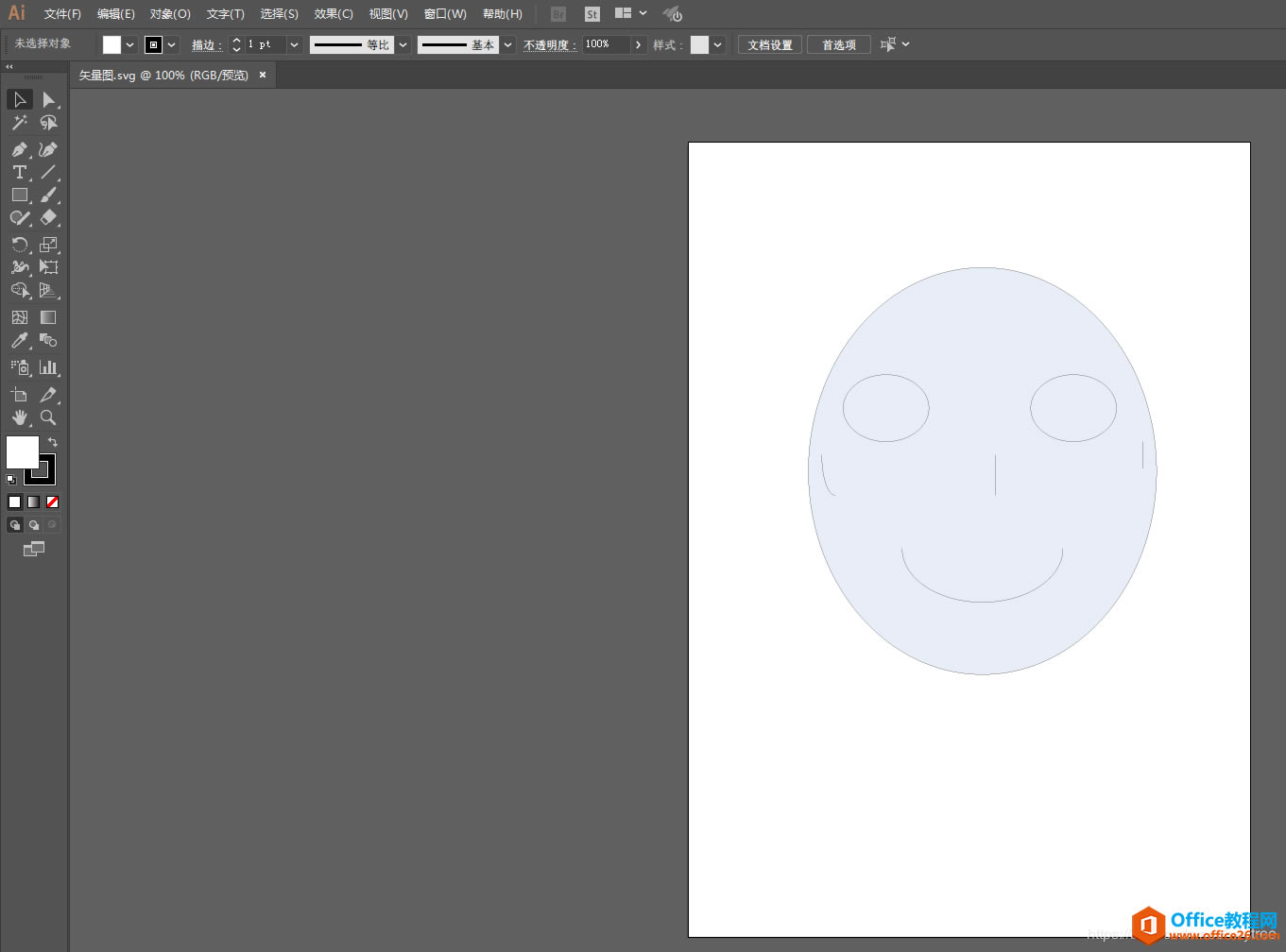

在AICC里打開Visio導出的.svg文件

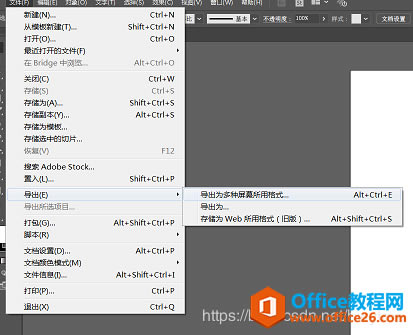

選擇導出方式

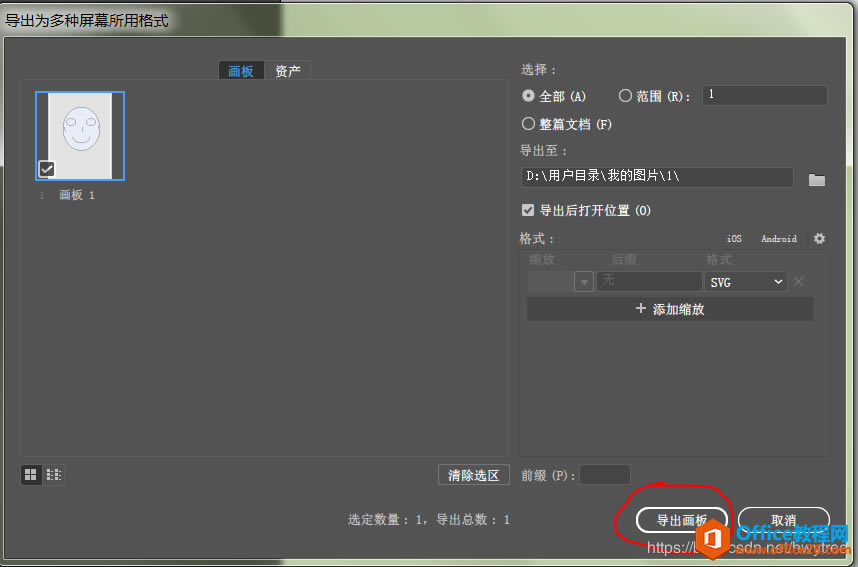

設置導出的目錄和格式

點擊藍色部位的設置按鈕，對svg文件的輸出格式進行設置

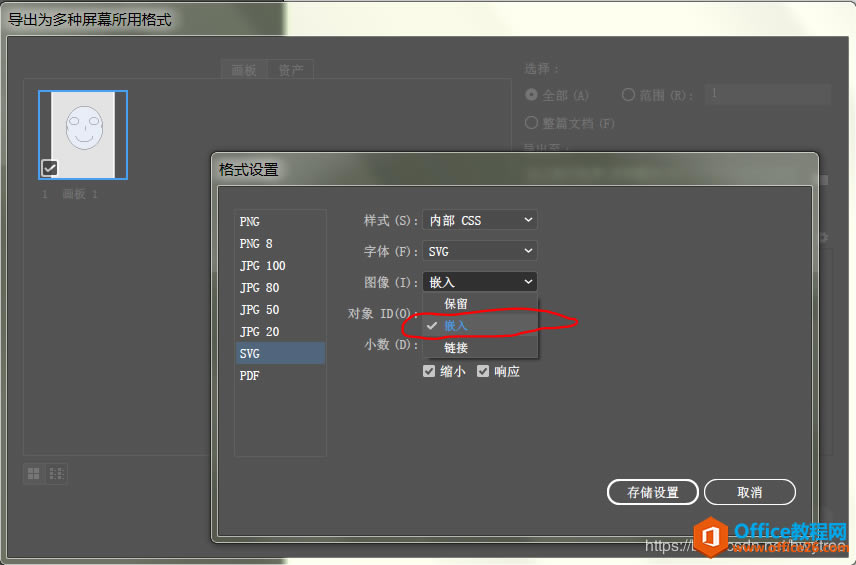

圖像選型，選擇“嵌入”后“存儲設置”

最后“導出畫板”，則輸出的.svg文件是校正后的文件，用Chrome打開可見。
