如何運用Visio畫繪制故障樹區分圖

?故障樹分析圖

從一個可能的事故開始，自上而下、一層層的尋找頂事件的直接原因和間接原因事件，直到基本原因事件，并用邏輯圖把這些事件之間的邏輯關系表達出來。

操作步驟如下：

1.點擊新建->類別->商務->故障樹分析圖->創建。

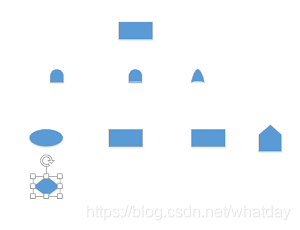

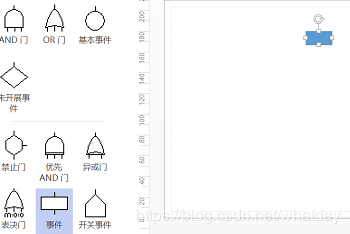

2.拖動基本事件形狀或事件形狀到頁面。

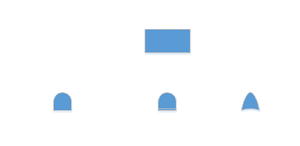

3.拖動優先AND門、AND門、OR門、異或門等形狀到事件的下方。

4.添加條件事件、轉移符號、未開展事件等形狀。

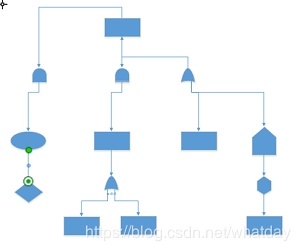

5.添加表決門、禁止門，連接形狀表示因果關系。

?
