        如何運用Visio畫UML圖類結構圖

        如何運用Visio畫UML圖類結構圖

        更新時間:2024-02-12 文章作者:未知 信息來源:網絡 閱讀次數:

        Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件,是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表,可以促進對系統和流程的了解。

        因為類圖很直觀,所以恐怕C++成員首先接觸到的應該就是類圖了.在這篇文章中我們要將下面一個在MFC程序中隨處可以見到類用UML圖表現出來.

        class CGraphicObject

        {

        ??? CRect m_rectBound;

        public:

        ??? BOOL SetRect(CRect rect);

        ??? CRect GetRect();

        };

        創建類圖

        在模型資源管理器中選擇[Static Model]-[Top Package],點鼠標右鍵,從彈出菜單中選擇[New]-[Static Structure Diagram]即可創建用于制作類結構圖的圖面了.

        準備工作

        首先我們遇到的問題是,CRect和BOOL兩種類型在Visio數據類型中找不到.所以我們先從追加數據類型開始.為了便于管理我們會先創建MFC數據類型包.

        創建數據包

        右鍵點擊下圖中模型資源管理器的根節點.在彈出菜單中,選擇[包]項目.

        clip_image001?

        下圖是彈出的包屬性對話框.點擊[New]按鈕,在[UML Package]列中輸入[MFC Data Types],點擊[OK]按鈕結束.上圖可以看到追加的MFC數據類型包.

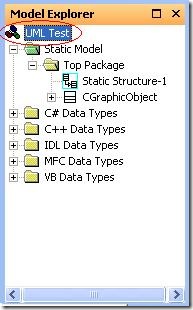

        clip_image002

        追加BOOL數據類型

        在[MFC Data Types]項目上點擊右鍵,選擇[New]-[Data Type],在彈出的[UML Datatype Property]窗口中的類別窗口中選擇[DataType]項目,在名稱項目中填寫[BOOL],選擇[OK]結束.用同樣的方法追加CRect類型.

        注意:在MFC中CRect是一個類,但是由于我們并不關心CRect的細節,所以把CRect作為簡單數據類型來處理.

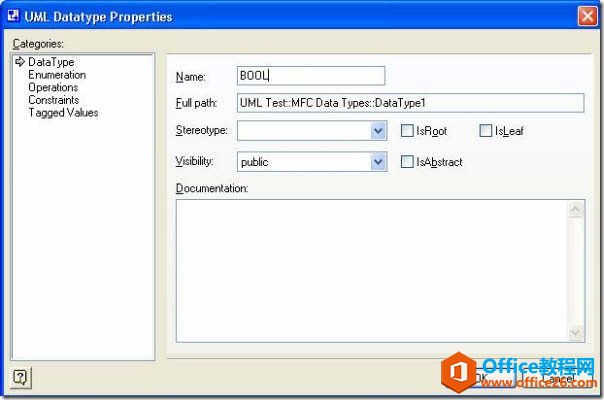

        clip_image003

        追加一個類

        追加一個類很簡單,然后從形狀窗口中的[UML Static Sturcture]分類中拖動[Class]對象就可以了.

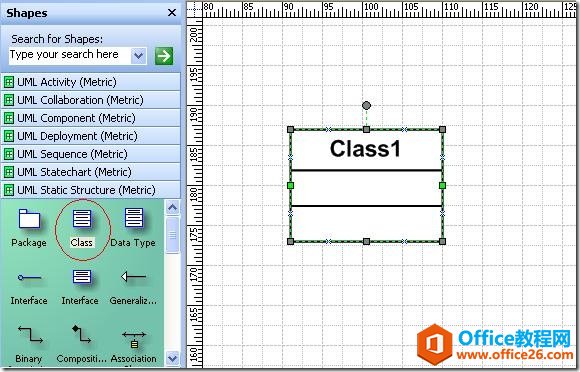

        clip_image004

        設定類的詳細信息

        設定類的詳細信息的大部分工作都是同時屬性對話框實現的.對于C++程序員來說,需要設定的內容包括類名,數據成員,成員函數.

        以開頭提到的類為例。

        類名

        首先在[Categories]窗口中選擇[Class]項目,然后在右面的名稱欄目中寫入類名就可以了.在這一頁中我們可以暫時不必在意其他的內容.

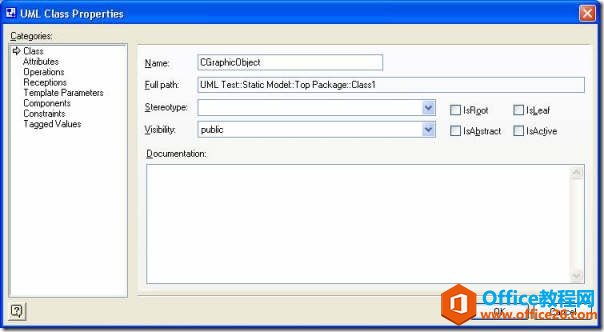

        clip_image005

        如果只是設定類名的話,大可不必用屬性對話框.只要在選中類對象后,再在最上面一欄中單擊左鍵,然后在輸入就可以了.

        添加數據成員

        在[Categories]窗口中選擇[Attributes]項目,在右面的畫面中增加屬性。[Attribute]欄目中寫入變量名,[Type]是用來選擇數據類型的。這里我們選擇[MFC DataTypes::CRect]。[Visibility]欄目選擇的是這個成員是公共的(public),保護的(protected)還是私有的(private)。這里我們選擇[protected].[Multiplicity]一般翻譯成多重性,是指,在類中,數據成員的個數。[1]代表在這個類中,有而且只有一個數據成員。[0..1]表示,沒有或者有一個。可以在[Init.Value]中輸入數據成員的初值。

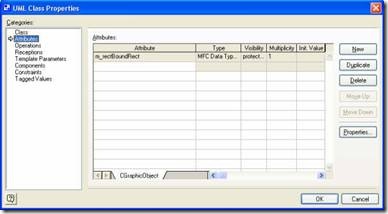

        clip_image007

        增加成員函數

        在[Category]窗口中選擇[Operations]項目,在右面的表格中追加成員函數。在[Visiblility]中選擇函數是,共有,保護還是私有的。[Polymorphic]表示函數是否為多態,也就是使否是虛函數。[Scope]表示一個函數是屬于實例(instance)還是屬于類(classifier),靜態函數,也被稱為類的成員函數,普通的成員函數也被稱為實例的成員函數。所以如過,在這里選中了[classifier],就說明這個函數是靜態函數。

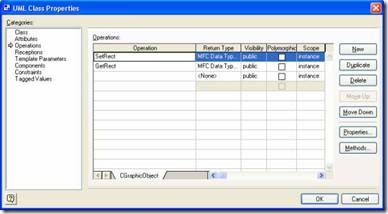

        clip_image009

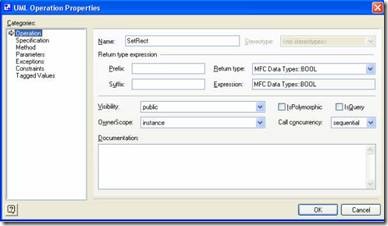

        上面的操作,只是設定函數的一些基本信息,更詳細的信息可以通過選中函數后,點擊[屬性]按鈕,在出現的[UML Operation Properties]窗口中設定。首先是設定函數的基本信息。和上面的窗口重復的內容,我們不再說明。我們只說明[Profix]和[Suffix]。如果我們想要返回的類型是指針類型或者是應用類型的話,只要在[suffix]中填寫[*]或[&]就可以了。

        clip_image011

        接下來是設定函數的參數。這個函數只有一個參數rect,但是[Parameter]窗口中卻出現了,兩個參數。不過通過觀察[Kind]列的內容可以知道,第一個參數[SetRect]是函數的返回值。第二個[rect]才是我們想要的。這個參數的[Kind]是[in]表明這個參數是用來向函數傳遞信息的。如果是用來取得信息的,就選擇[out],如果是雙方向傳遞信息的,就選擇[inout]。

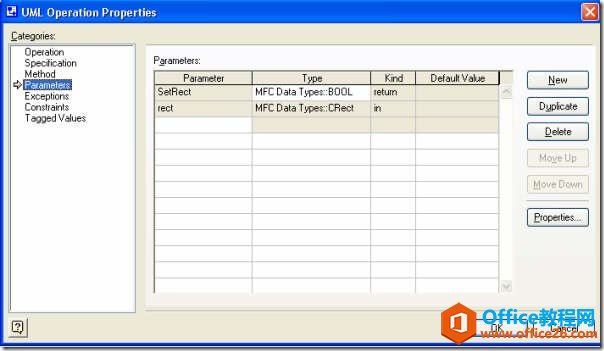

        clip_image012

        完成上面的工作以后,點擊[OK]按鈕兩次,回到作圖畫面。來看看我們的成果吧。

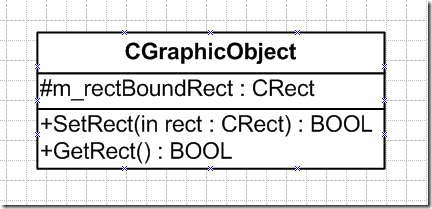

        clip_image013

        實際的例子工程中的CGraphicObject的UML圖可以參照Sample1Vsd.zip.
