visio 畫圖如何調整尺寸大小及設置打印

visio是一款miscrosoft的畫圖工具，特點在于簡單方面，可以根據個性化需要畫出基本的結構圖。

有的時候需要調整圖的尺寸，調整打印的大小或者去掉分頁符。

本文就將自己嘗試過的一點經驗分享如下：

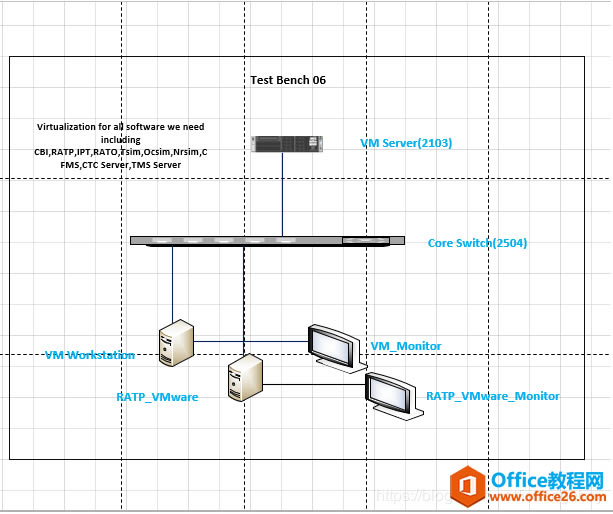

圖例1：圖中畫了一個設備連接簡圖，但是有分頁符，非常難看

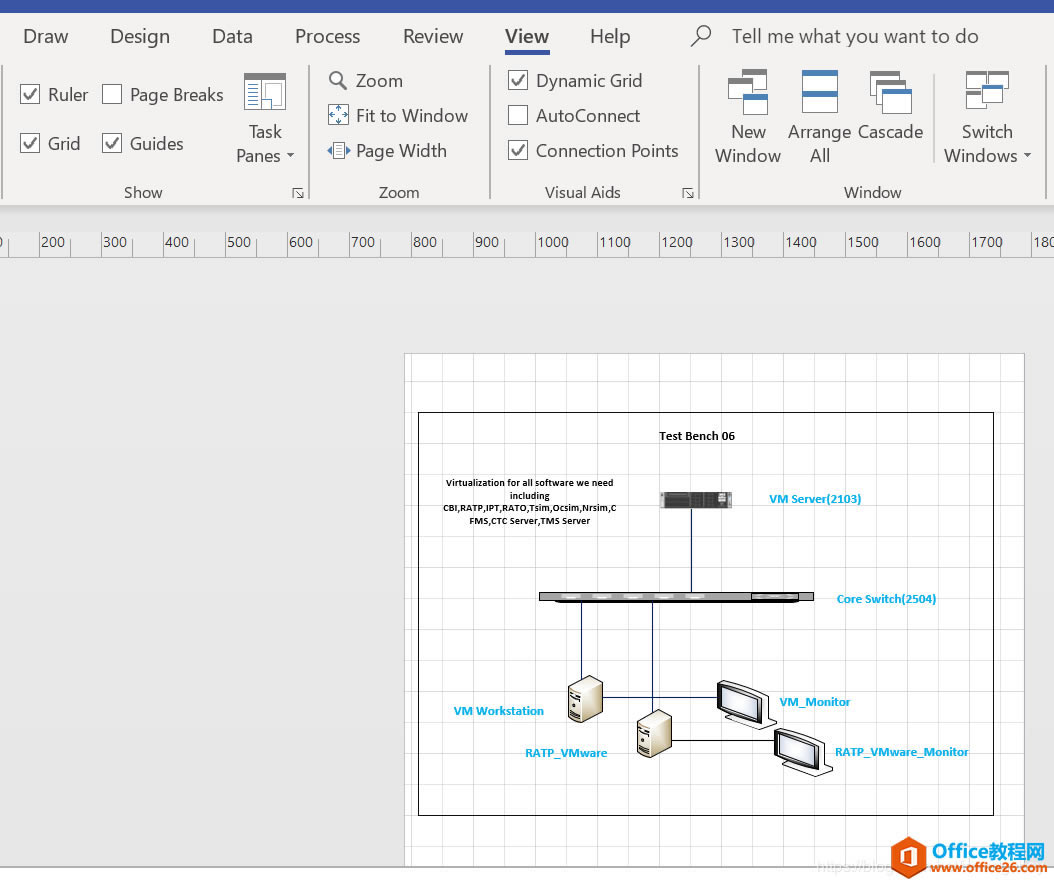

圖例2：我們可以在view里面選擇不勾選Page Breaks,此時查看視圖分頁消失了

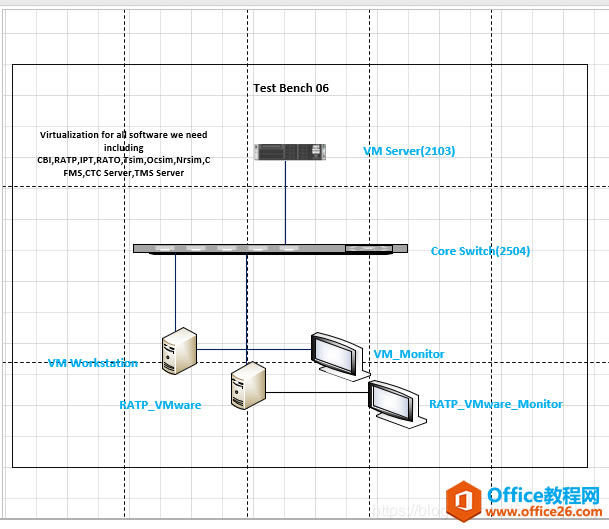

圖例3 ：此時我們選擇打印圖紙，會發現分頁符仍然存在，非常討厭，搜索了很多網絡資源都沒有給出解決問題的方法。

圖例4：那么怎么解決這個令人討厭的分頁符呢?答案是在Design菜單合理設置畫布的大小、畫圖的尺寸 及打印設置。

步驟1：首先我們可以將Page Breaks還原成勾選.

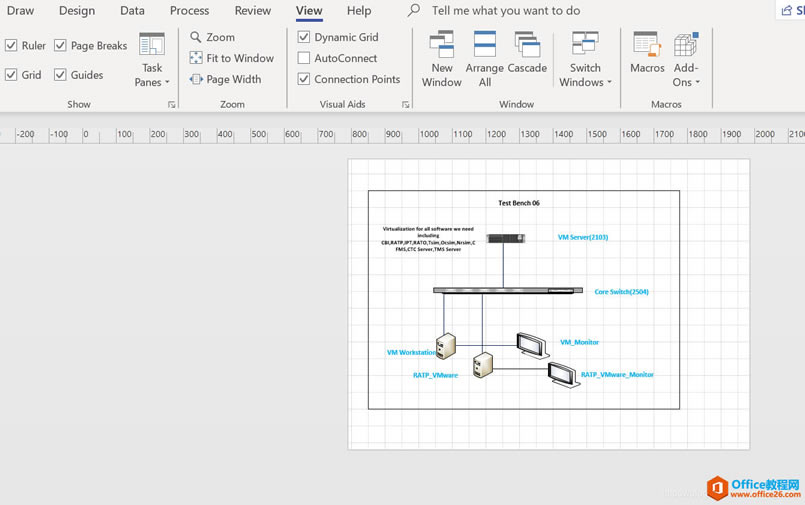

圖例5? 勾選Page Breaks后的分頁符

步驟2：點擊Design菜單，選擇Size——More Page Size,

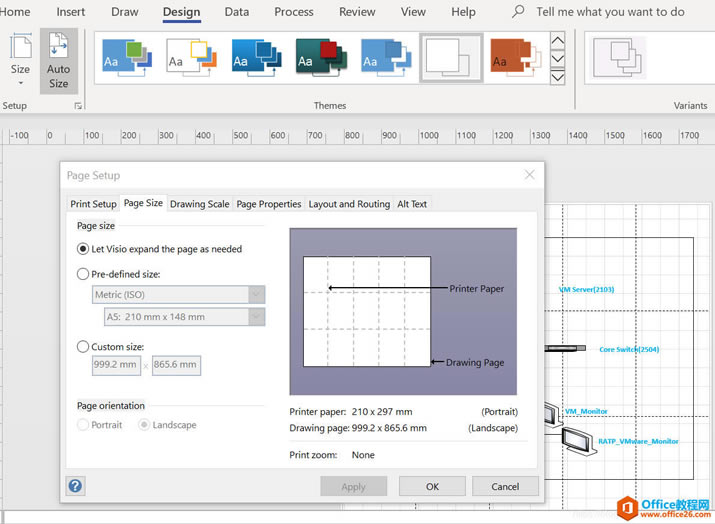

圖例6? Size——more Page-Size頁面

步驟3： 我們將自動尺寸Let Viso expand the page ad needed改為Custom size，這里的尺寸可以根據現實需要來設置，特別是遇到多張圖需要將圖的大小保持一致時，這里我們將圖的大小設為1196.5*865.6;Page orientation設為Landscape,設好后Applay一下，點擊ok

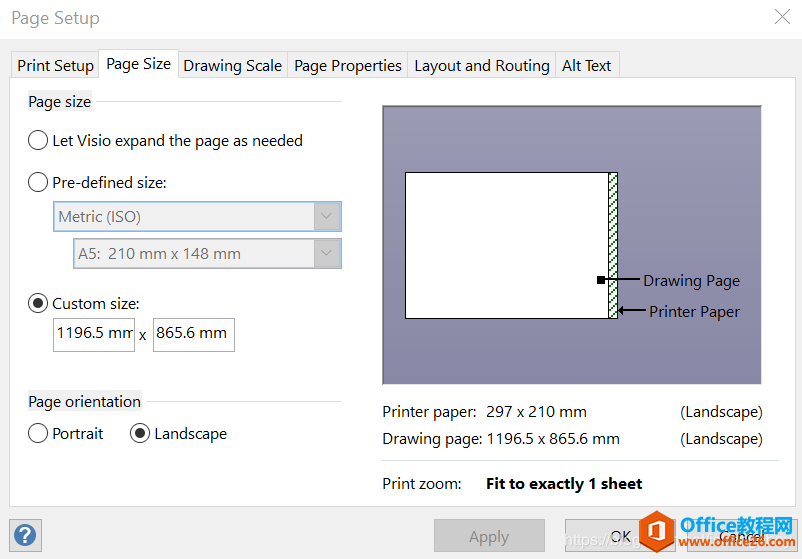

圖例7： Custom size和Page orientation設置

步驟4：點擊print setup設置打印信息，需要選擇紙張大小、類型、打印區域，這里選擇210*297大小的A4紙，類型設成Landscape,Print Zoom選擇Fit to選項，設好后Applay一下，點擊ok

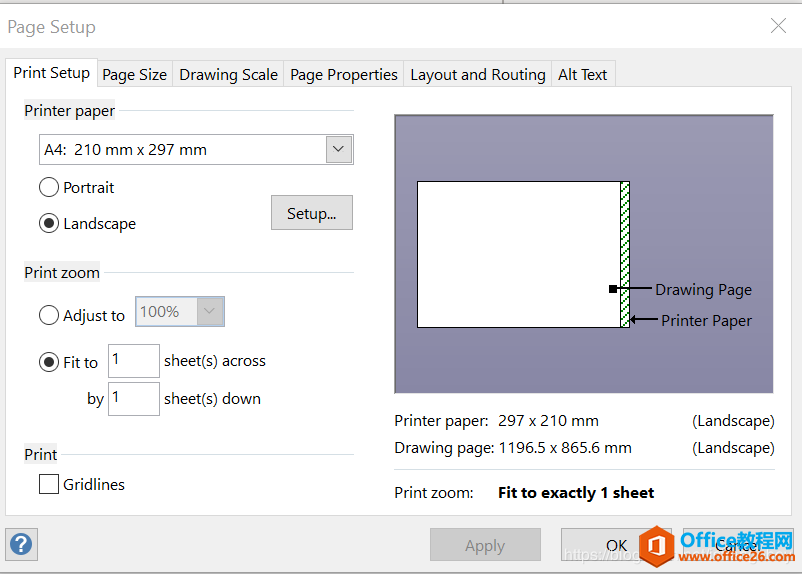

圖例8 :打印設置

我們再來看看效果如何，首先是分頁符沒有了：

圖例9：分頁符消失

其次我們切到打印圖紙的頁面，可以看到打印預覽時是一張完整的圖片。

圖例10：完整的viso圖打印界面?

怎么樣，很實用和神奇吧？快來試試吧。
