你會用 Visio 制作專業的業務流程圖嗎？

我們都或多或少的見過企業的組織架構圖和業務流程圖，類似簡單一點的流程圖，我們可以用Excel、word、PPT內部自帶的圖表來制作，涉及到專業一點的圖表，我們就需要用到專業的流程圖制作工具。

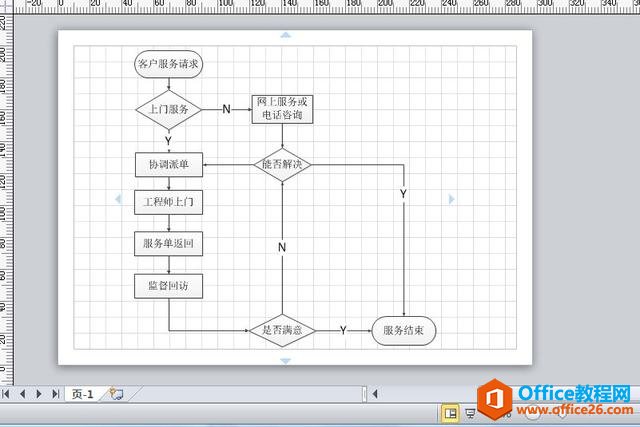

今天我們就來學習一下， 如何使用專業的流程圖制作工具Visio，來制作業務流程圖。效果圖如下：

效果圖

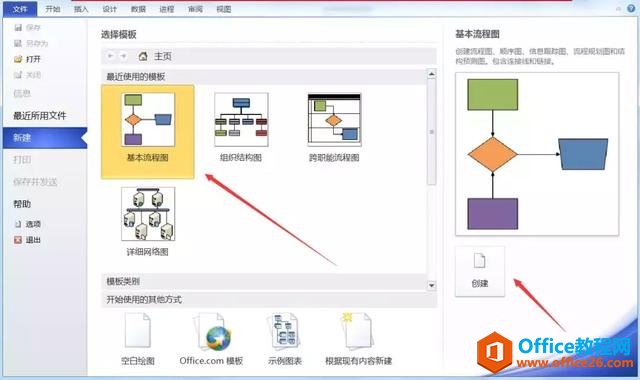

第一步：打開Visio流程圖制作軟件，選擇我們需要制作的圖表類型。在這里一般作業流程，我們可以選擇基本流程圖即可，然后點擊創建。如下圖：

?

第二步：熟悉流程圖需要的各類標簽圖形，在左邊基本流程圖形狀中進行拖動選擇。根據需要的圖表內容添加對應的元素標簽。

?

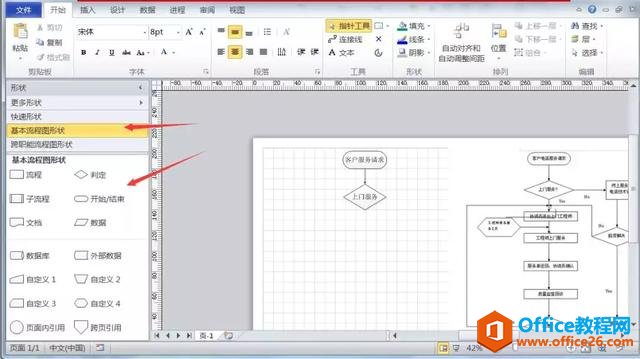

第三步：根據需要的業務流程，以此往下拖動對應的標簽形狀，如下圖：

?

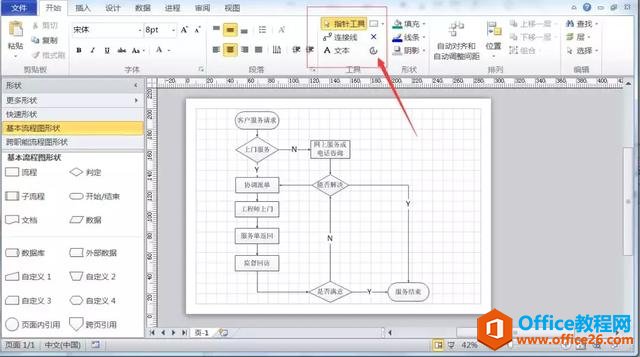

第四步：在拖動添加形狀標簽的時候，需要注意點擊上面菜單欄中，開始—指針工具，選擇指針工具后才能進行拖動，選擇連接線可以將多個業務流程進行連接，點擊文本可以輸入文本內容。如下圖：

?

如上操作熟悉之后，基本的業務流程圖就做完了。在做業務流程圖之前，我們需要先思考整個工作流程的思路是怎么樣的，然后根據具體的內容進行畫圖。

上圖中我們有用到Visio常用的3種圖形，另外我們來學習一下幾個基本的標簽知識：

?

開始或者結束都是以圖3來展示開始和結束，基本業務內容用圖1來展示，涉及到內容判斷的時候需要用圖2菱形來展示。
