Visio 基礎圖文教程

Visio是一款能處理復雜信息、系統和流程的軟件，將復雜的邏輯以可視化的圖標、流程圖等方式呈現，便于理解、展示。廢話不說。看教程。

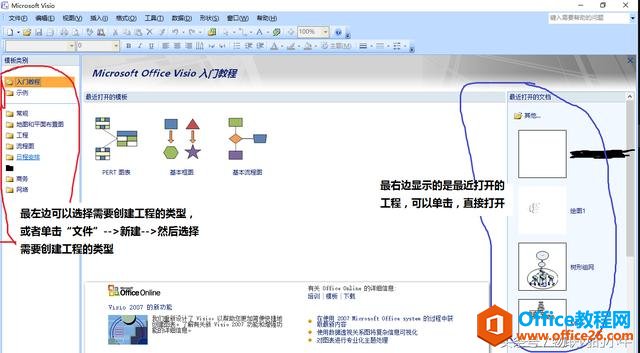

一、打開軟件后，出現如下的界面，圖一。

圖一

比如，想畫程序的流程圖，那我們可以選擇“常規”里的“基本流程圖”。如果想理清各種邏輯之間的相互關系，那么我們可以創建“常規”里的“基本框圖”。

其實沒必要在此處糾結到底要創建什么類型的工程，因為即使你創建了“框圖”，你還是能調用到其他類型里的圖標。

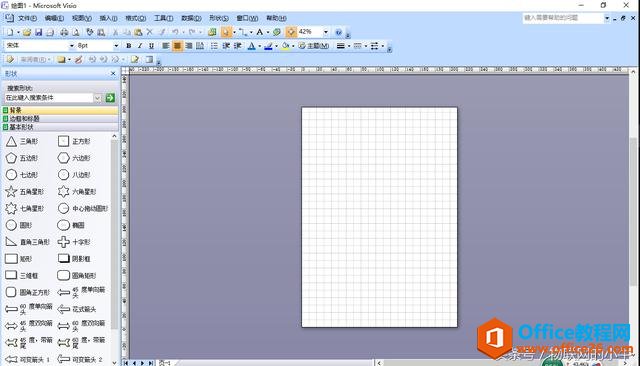

那么，我們就創建一個“框圖”吧。圖二。

圖二。

創建完畢以后，可以把左邊的的圖標選中，然后直接拖到右邊的白紙部分。下面我們將以一個實例，來具體講解使用方法。

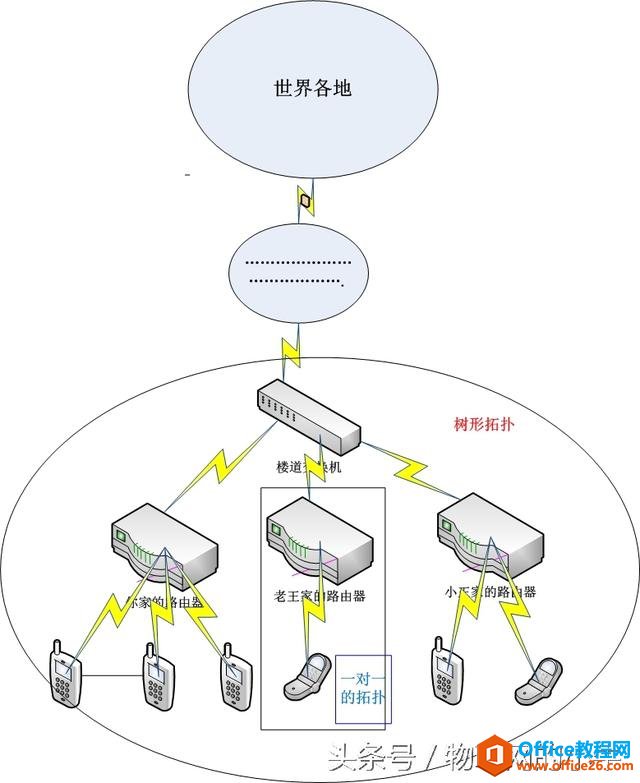

以小編以前畫過的一張“網絡拓撲圖”為例。畫完以后的效果圖是這樣的，圖三。

圖三。

步驟一：從右邊拖兩個橢圓型的圖標過來。然后雙擊圖標，就可以在里面添加文字了。在添加文字的過程中，可以通過上方的菜單欄，改變字體的形式和大小等參數。圖四。

圖四

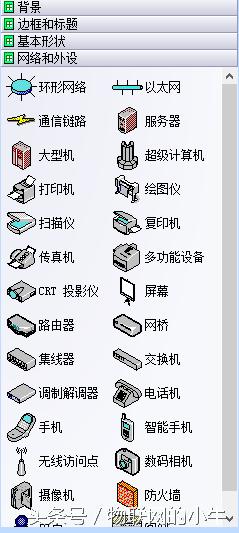

步驟二：添加各種”路由器“、”手機“等圖標。但是”框圖“類型里是沒有這類圖標的。怎么辦呢?小編告訴你。單擊 "文件"-->"形狀"-->"網絡"-->"網絡"-->"網絡和外設"。就出現了。看圖五。

圖五

然后把你想要的圖標拖到右側的白紙上就可以了。

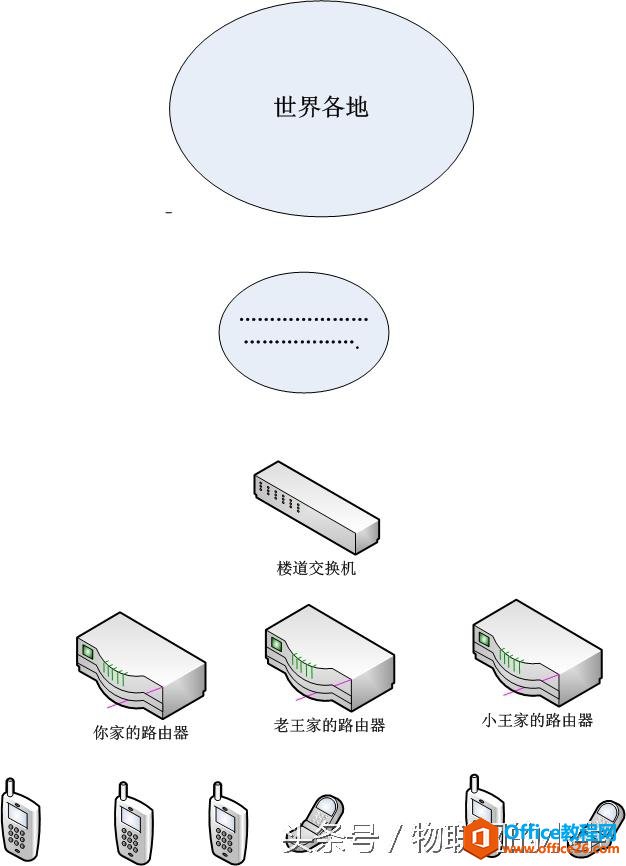

把圖標都放上后，就變成下面這個樣子了。如圖六。

圖六。

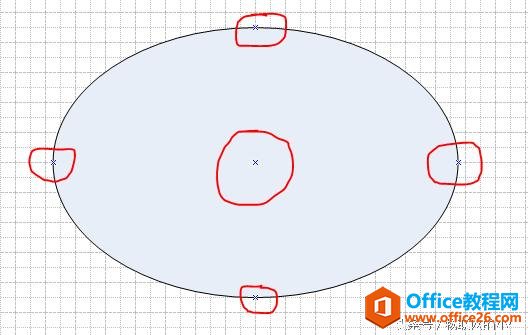

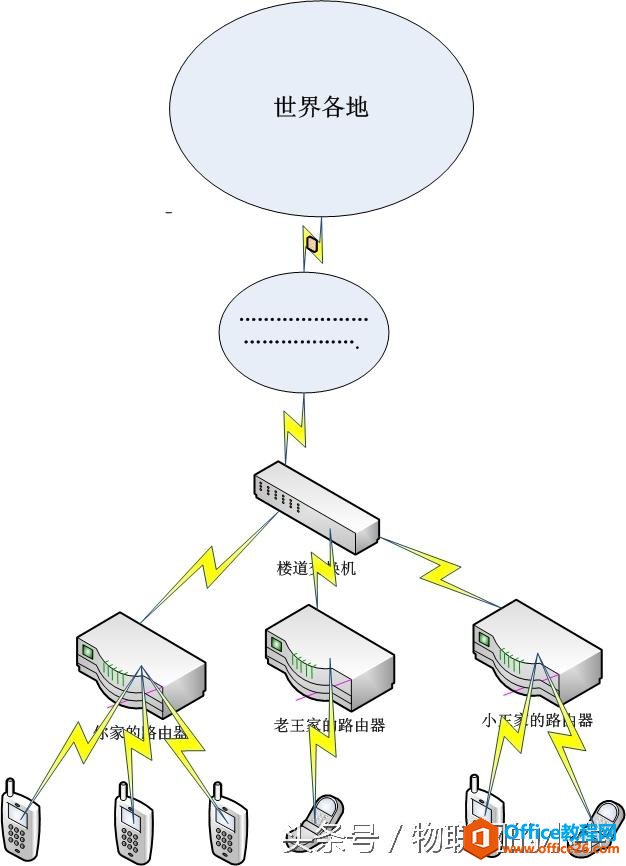

再用“通信鏈路”描繪出各個圖標之間的關系。此處需要注意到，每個圖標都有專門用于連線的點，一般最中間和邊上都會有。如圖七中，紅圈處。

圖七。

圖八。

有些朋友可能會問，為什么老王家里只有一臺手機，而且是一臺老舊的翻蓋機。因為老王太助人為樂了，他把家里的錢都送給有困難的人了。

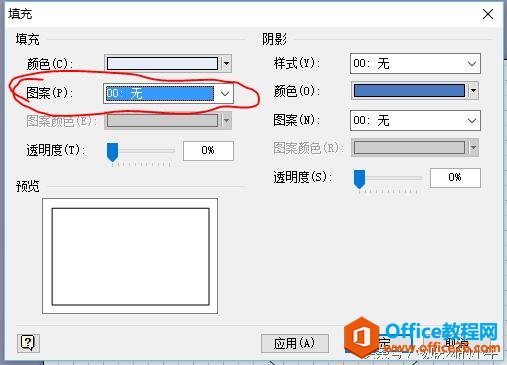

如果想要再加一些條條框框，可以先從左邊拖一個“橢圓”圖標過來。注意，剛拖過來時，這個“橢圓”是實心的。如果想把它變成空心的。可以先選中圖標，然后右擊，選”格式“-->"填充"，在”圖案“選項選為”無“。如圖九。

圖九。

好了，經過上述的步驟，一張完美的圖表就這樣完成了。當然你也可以在加一些文字啊什么的上去。
