visio 繪制房屋平面圖 案例圖文教程

雖然當時知道VISIO，但是并沒有用它繪制房屋平面圖，而是用它繪制了自來水的水路圖。后來隨著使用VISIO的次數越來越多，才發現繪制房屋圖很簡單，并且優勢有很多。

第一，容易上手，與office系列有異曲同工之妙。第二，設計雖然可以委托施工設計單位，但是自己也應該有自己的想法。第三，最重要的，你需要自己有一份精確測量的圖紙，可以計算出各處的面積、長寬高、體積，這樣你可以和裝修施工設計單位核對工程量，也就是算賬。

1.選擇模板。

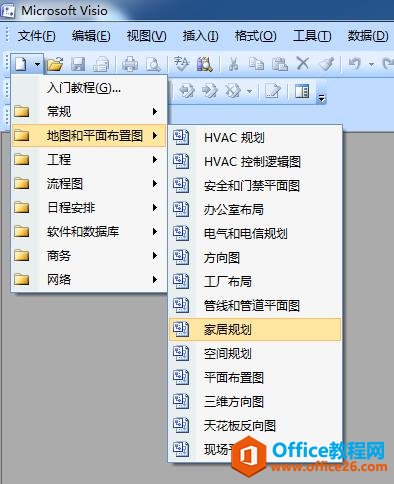

打開軟件，點擊工具欄新建按鈕右側的向下黑色三角箭頭，依次選擇“地圖和平面布置圖”>家居規劃。如下圖。

2.形狀介紹

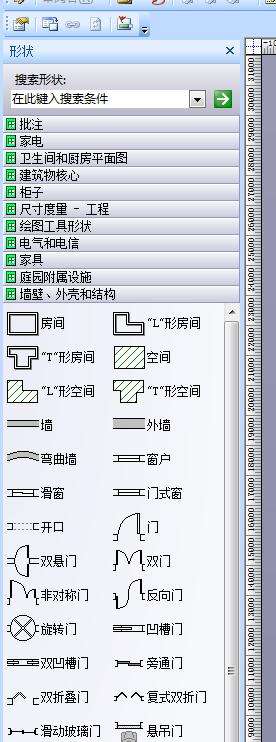

打開模板之后，可以看到在左側有大量的形狀欄，都是與家居設計相關的形狀，系統自動進行了分類。涵蓋結構到電氣。個人感覺對非專業人士差不多夠用了。

3.頁面設置

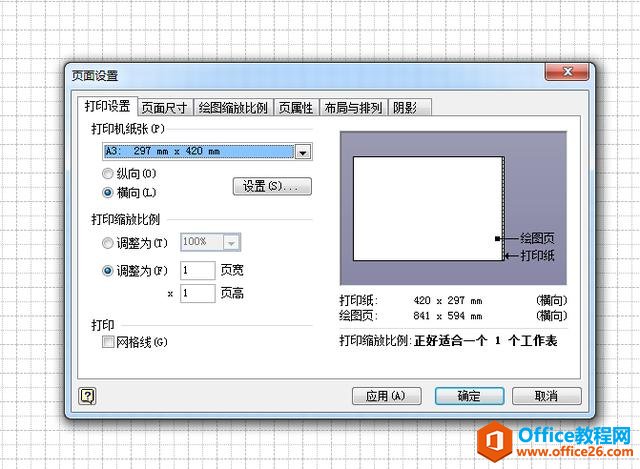

點擊文件中的頁面設置，在打印設置選項卡選擇紙張，想用什么樣的紙打印，就設置多大的紙，這里選A3。注意他的尺寸是297mm×420mm。如下圖所示。

然后點擊繪圖縮放比例選項卡，這是設置比例尺，以便在圖紙上直接展示實際物體的大小，這個是非常實用的功能。

因?yàn)锳3紙長邊是420mm，考慮留有頁邊距，選取400mm。另外一般房子長邊有12—13米長，所以實物長度選取14m。這樣，我們點擊自定義縮放比例，輸入400mm=14m，等號前面是繪圖尺寸，后面是實物尺寸，注意填寫的單位。

這步很重要，并且在開始就做，一定要設置好，防止出錯。這步在另外一篇文章中也強調過。本文最后會給大家展示一個做錯的例子。

4.建立房間外墻

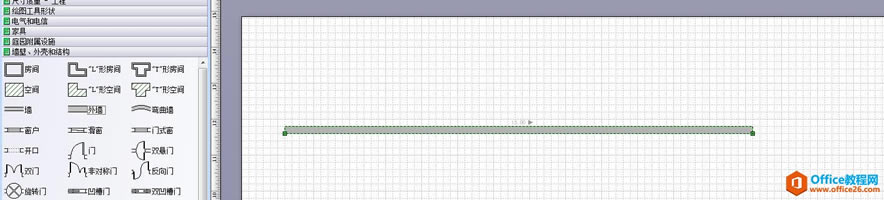

從左側墻壁、外殼和結構形狀欄中直接拖動外墻形狀到畫布上。如下圖。

外墻是拖過來了，但是多長的墻啊？怎么辦？怎么調整？

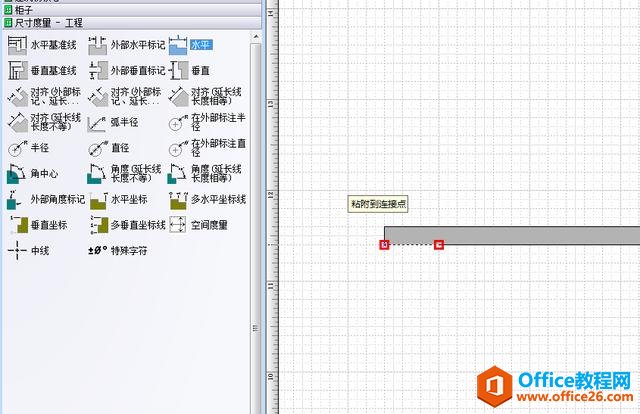

有辦法。點擊尺寸度量—工程形狀欄，拖動水平度量到墻上。注意， 這兩個形狀上都有連接點，可以實現粘附。當出現下圖的紅色方框時，表示這兩個形狀已經實現了粘附，可以松開鼠標左鍵了。如下圖：

粘附好的形狀，如下圖。放大之后，可以看到尺寸。但是顯示在墻上，不方便。可以更改尺寸高度。

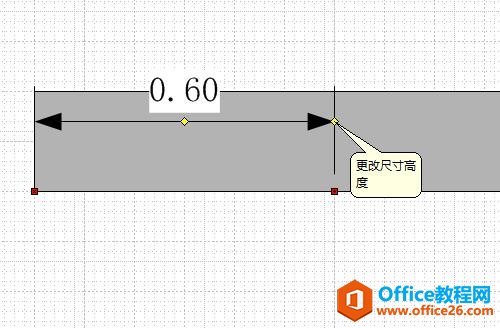

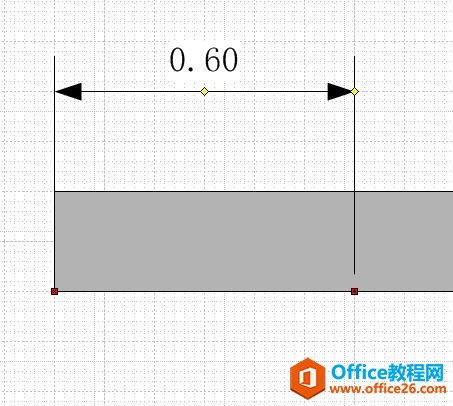

鼠標移動到水平尺寸形狀的右側黃色菱形塊上，鼠標變成十字形狀，之后按住左鍵，向上拖動到合適的高度，放開左鍵。如下圖。

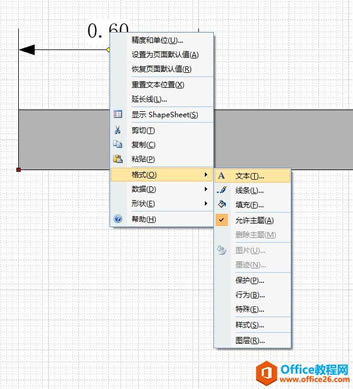

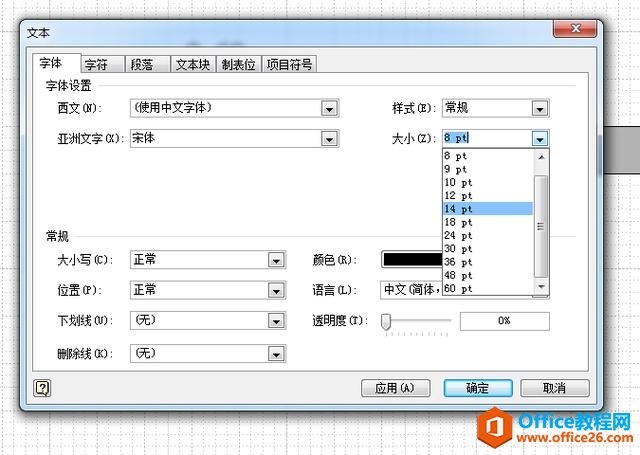

這個顯示效果放大看還可以，但是，如果打印出來就小了。可以改變顯示文本的格式。右鍵點擊水平尺寸形狀，在彈出的右鍵菜單中選擇格式>文本。

可以看到原來的字體大小是8pt，我們修改為14pt。

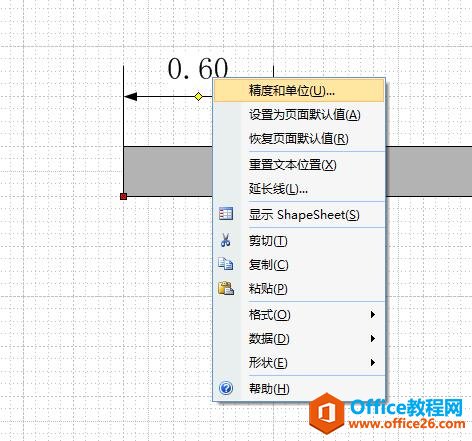

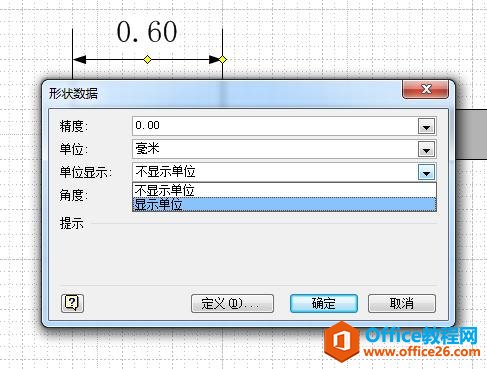

尺寸顯示了數據，但是沒有單位，同樣可以修改。右鍵形狀，選擇精度和單位菜單。如下圖。

在單位下拉菜單中選擇毫米。

在單位顯示菜單中選擇顯示單位。

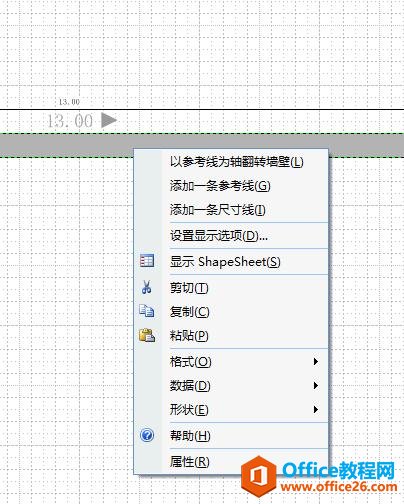

以上是單獨設置一個尺寸線，可以靈活調整粘附要測量的物體。還有一種方法，可以直接在實物上添加。右鍵點擊外墻圖形，在菜單中單擊“添加一條尺寸線”也可以。

調整外墻長度。除了可以使用鼠標拖拽兩端進行調整外墻長度之外，還可以直接設定外墻長度。右鍵單擊外墻，選擇數據，然后形狀數據。如下圖。

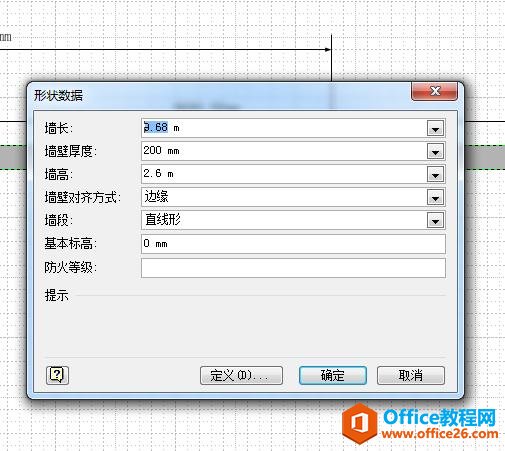

可以看到原始?jí)Φ拈L(zhǎng)度是9.68m，墻厚200mm，墻高2.6m。如下圖。

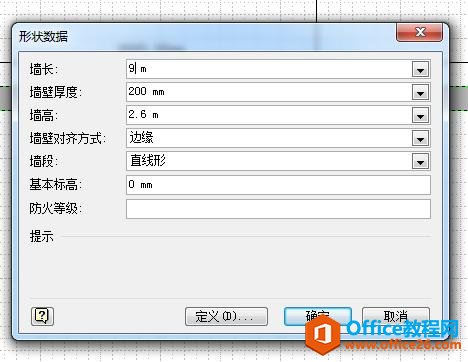

直接將墻的長度修改為9m，如下圖。

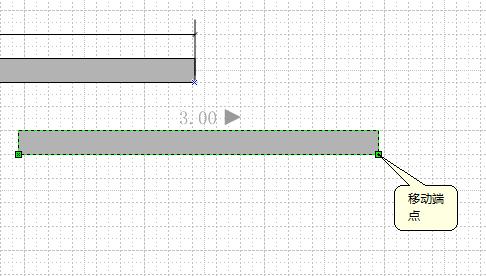

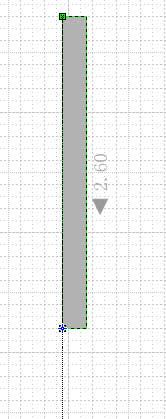

添加垂直墻的方法。可以看到形狀欄中沒有垂直墻，但是可以通過水平墻旋轉的方法實現。先拖動一段水平墻，鼠標放置在端點上，顯示可以移動。如下圖。

鼠標左鍵點住端點，然后拖動，旋轉，注意圖形上系統給出的臨時延伸線，一定要與參考線水平，就是墻不要傾斜。如下圖。

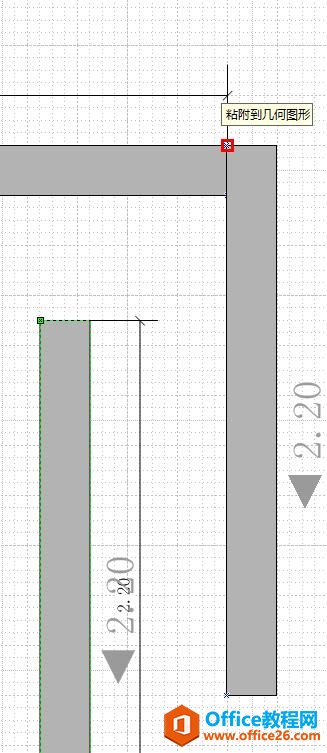

之后拖動垂直墻粘附到水平墻上。

調整水平和垂直墻的長度，與我們實際測量的房間相同，然后，再?gòu)?fù)制，通過粘附形成一套住房的外墻。

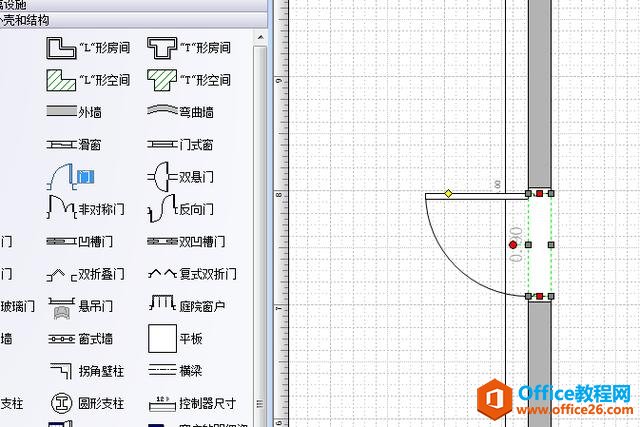

5.安裝門。在左側的形狀欄中直接拖動門到右側的墻上，就可以安裝一個門，這個是進戶門。如下圖。

6.連接點。

這里插一句，關于連接點。圖中藍色的×，就是連接點，無論圖放大還是縮小，他都沒有變化。可以用來粘附各個物件。

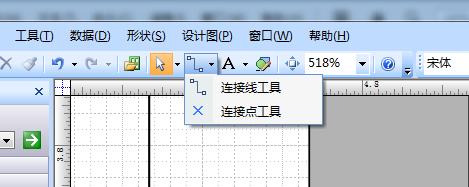

自己可以創建連接點。在工具欄中，鼠標工具旁邊就是連接工具，點擊下拉箭頭，選擇連接點工具。這樣鼠標就變成連接點了。

可以在實物上添加自己需要的連接點，先按照ctrl鍵，然后點擊鼠標左鍵，就添加上了。如下圖所示。

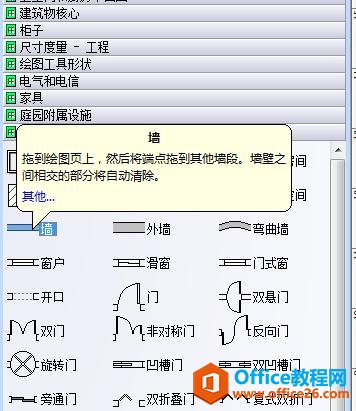

7.添加屋內的墻。直接拖動形狀欄中的墻到畫布上。按照前面添加外墻、尺寸線和門的方法，按照實際的尺寸和布局畫完房屋結構布局。

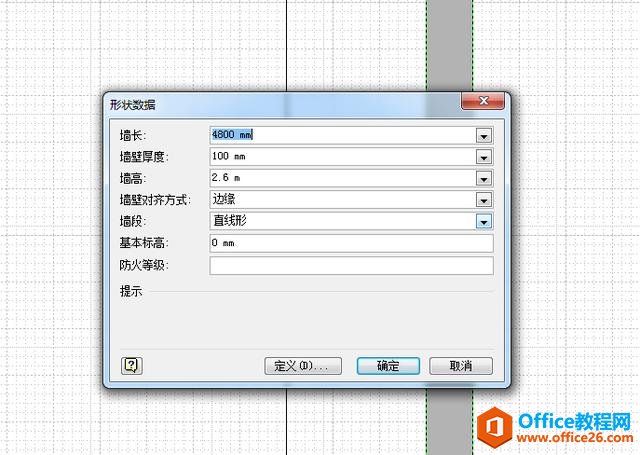

這里需要說明一下，屋內內墻是有厚度的，不像外墻，不好測量。內墻厚度在裝修的時候是需要考慮的，所以一定要嚴格按比例畫上。可以右鍵點擊內墻，彈出菜單如下圖所示。可以直接修改墻壁厚度。

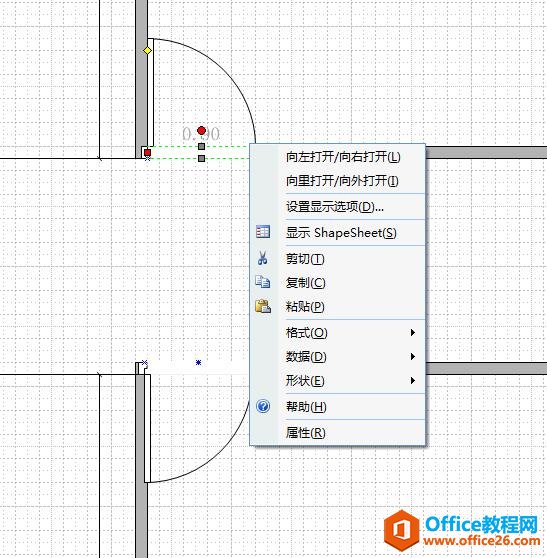

8.添加屋內門。屋內門分為左開、右開、內開、外開，可以右鍵點擊粘附上的門，在菜單上選擇打開方式。

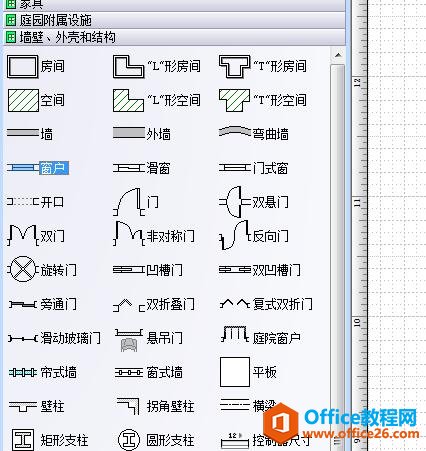

9.安裝窗戶。可以直接將左側形狀欄上的窗戶拖動到外墻上。

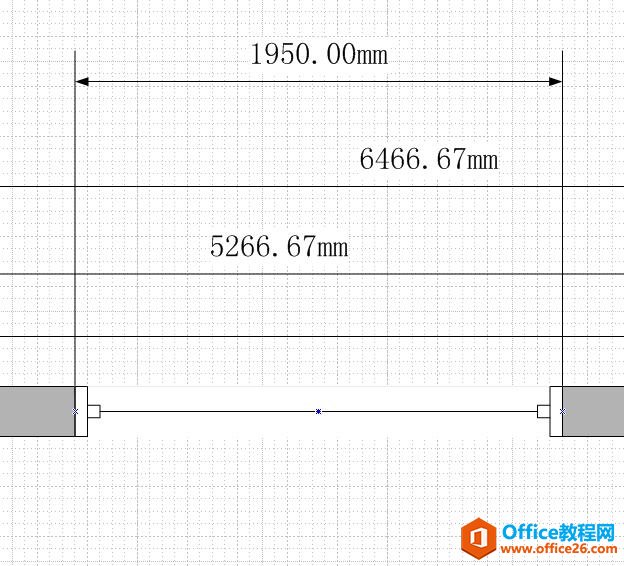

利用尺寸線調整窗戶長度。調整到合適長度。如下圖。

10.圖形整體調整。如果發現整體圖形需要調整位置，可以同時按住ctrl+A鍵，將畫布上的圖形全選，然后用鼠標左鍵按住，進行拖動，調整到合適的位置。如下圖。

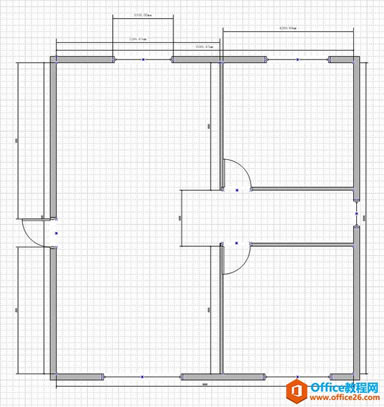

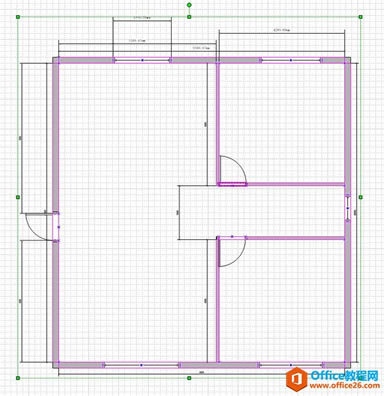

11.最終成稿，如下圖所示。因?yàn)楸救朔菍�業人士，所以成圖很多都不見得符合專業標準，這個圖就是給自己用，進行自己設計房屋裝修用。

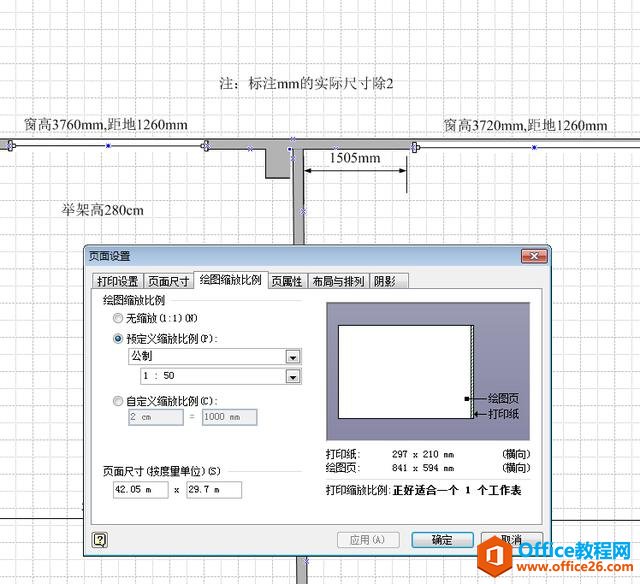

12.錯誤示例。前面說過，因?yàn)闆](méi)有設置好打印紙張和繪圖縮放比例，造成繪圖后，尺寸錯誤，無法打印。如下圖。所有尺寸全部比實際擴大一倍，還不好修改，只能重畫了。
