Visio 制作數據流模型圖的詳細設置圖解圖文教程

你們的電腦中是不是也下載了Microsoft Office Visio軟件呢?不過你們曉得Microsoft Office Visio是怎么制作數據流模型圖的呢?下文為各位帶來的文章就是Microsoft Office Visio制作數據流模型圖的詳細操作方法。

我們需要先打開Microsoft Office Visio軟件

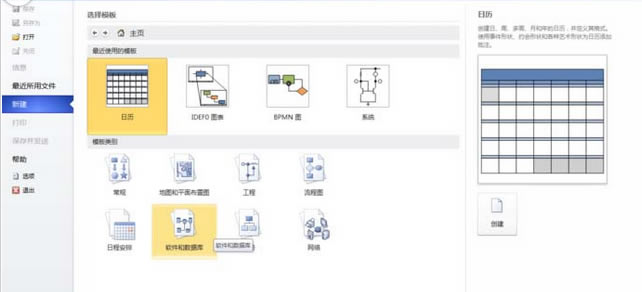

然后我們點擊【文件】菜單，再選擇【新建】，然后點擊【軟件與數據流】

接著我們在【軟件與數據流】界面，選擇【數據流模型圖】，在右側點擊【創建】

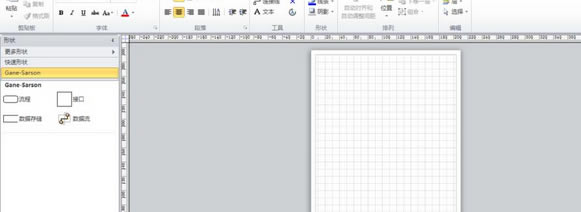

此時進入數據流模型設計界面

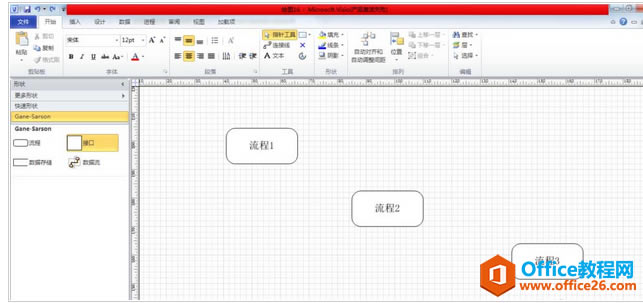

然后我們用鼠標點住左側【Gane-Sarson】中的流程對象，并拖動到右側的主窗口中

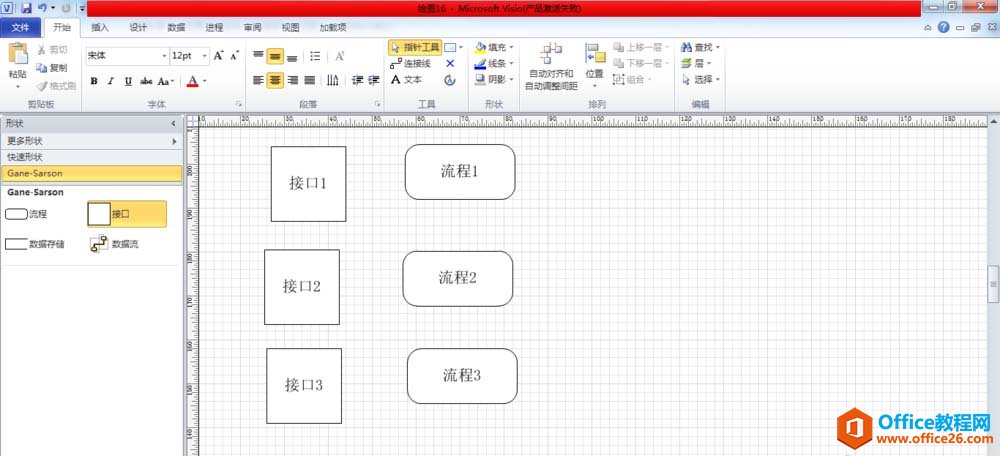

這時再用鼠標點住左側【Gane-Sarson】中的接口對象，并拖動到右側的主窗口中

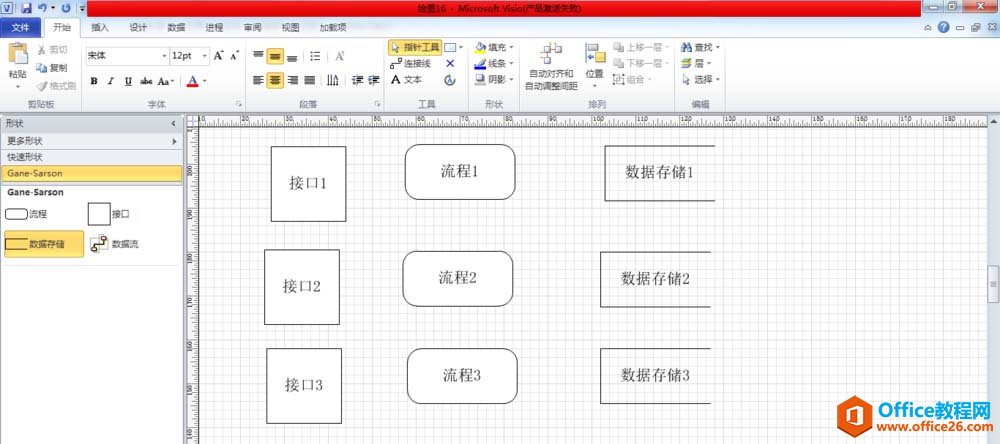

接著再用鼠標點住左側【Gane-Sarson】中的數據存儲對象，并拖動到右側的主窗口中

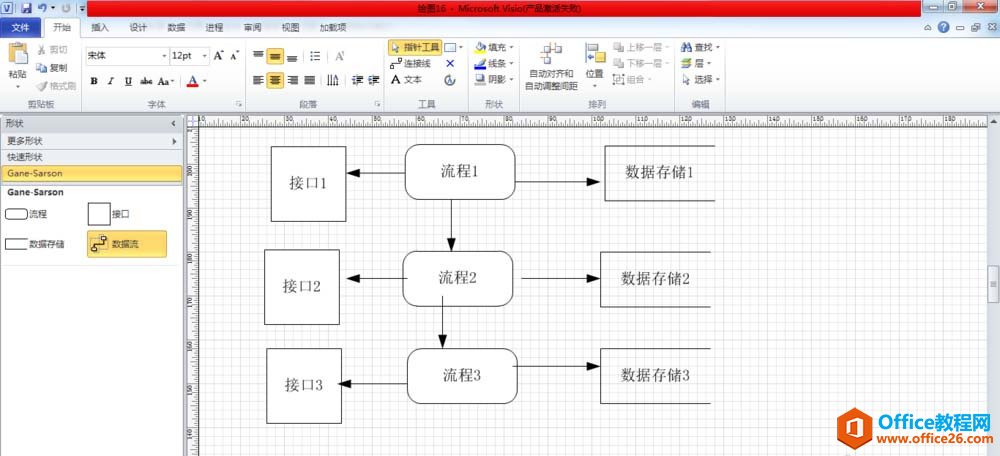

鼠標點住左側【Gane-Sarson】中的連接線對象，拖動到右側的主窗口中，并連接各個對象，這樣可以建立起基本的數據流模型圖。
