Visio 繪制復雜封閉圖形的具體設置案例圖解圖文教程

想知道在Microsoft Office Visio中繪制出復雜封閉圖形的方法嗎?你們可以跟隨著小編去下文看看Microsoft Office Visio繪制復雜封閉圖形的具體操作流程。

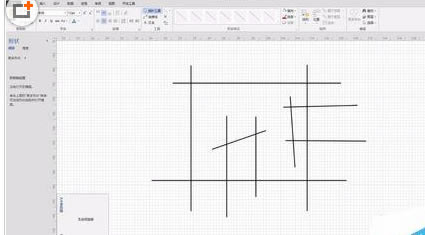

首先打開Microsoft Office Visio軟件，然后畫出一個自己想要的圖形的雛形，多余的線在后期刪除，選中所畫的圖形。

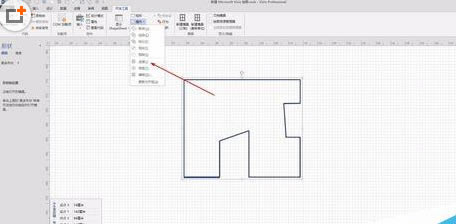

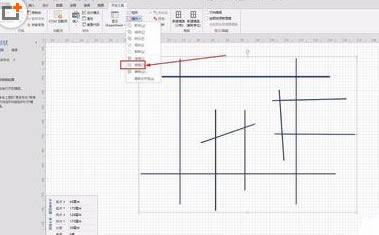

接著我們點擊上方的“開發工具”，然后選擇下拉菜單中的“修剪”選項，點擊，所選擇的圖形，相交的線在交點處切斷。

在刪除圖形中的不需要多余線段，構成一個封閉圖形，選中構成圖形的所有線，選擇“開發工具”，選擇下拉菜單中的“連接”選項，形成一個封閉圖形。

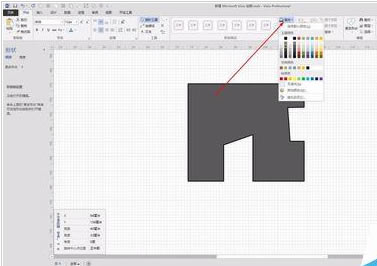

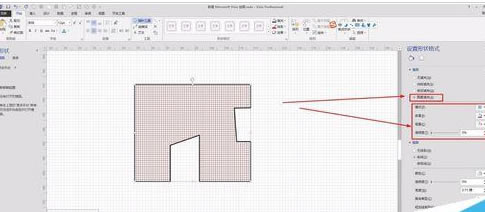

最后我們選擇“開始”，選擇“填充”選項，填充需要的顏色和圖形。
