Visio 如何反向 SQL Server 工程

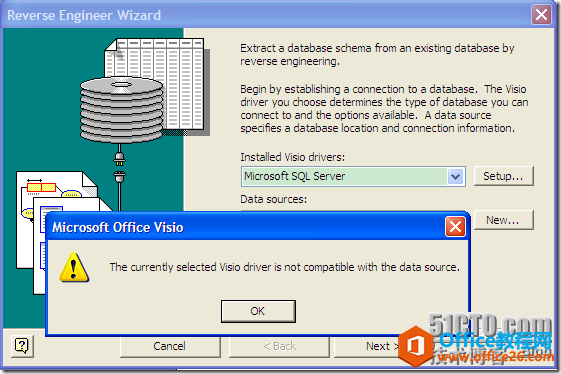

在用Visio resverse 一個Database時報如下的錯誤：

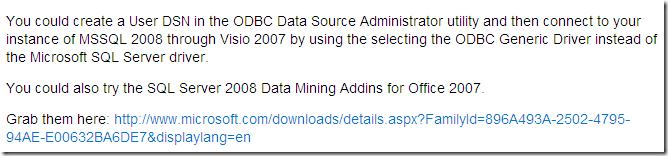

Google一番后，在 stackoverflow 上發現這個問題：

Reverse Engineering for Database Diagramming in Visio with SQL Server 2008。

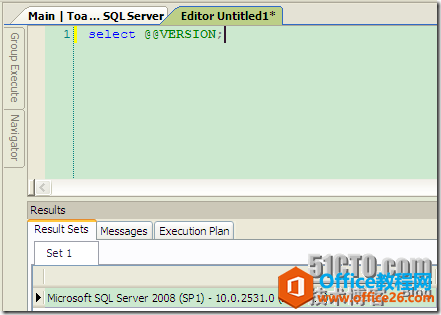

一直以為自己連的是2000版本，什么時候升級到2008了。先確認一下版本：

果然是2008，問題定位到了�？纯唇鉀Q方案。文中已經說得很清楚，貼上我的實踐圖。

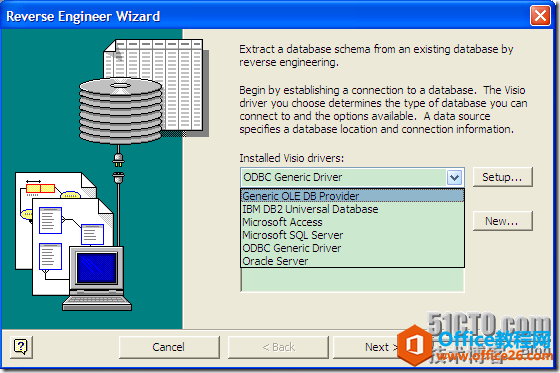

在Visio中把驅動由默認的SQL Server 換成 Generic，點擊Next，還是會有警告。

點擊OK，然后一路Next就可以搞定。

雖然已經可以反向導出了，但我還想試試回帖中一人提到的 Data Mining 插件。猜想可能會在Visio中安裝更新的驅動，完美的進行匹配。

?

給出的鏈接已經失效，自己找了下，發現了這個地址http://www.microsoft.com/download/en/confirmation.aspx?id=16177。Microsoft SQL Server 2008 相關特性包在這里都可以找到。

下載Data Mining進行安裝。

默認是不包含Visio Templates的，需要手動選上。

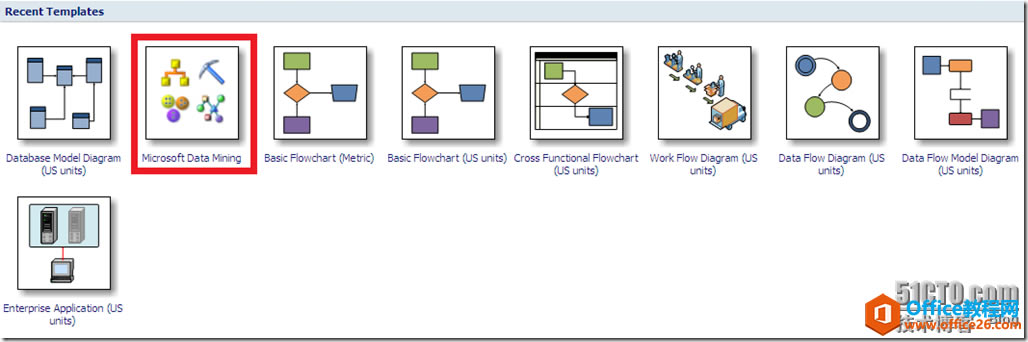

安裝完后打開Visio，你會發現多了一個Data Mining。再次嘗試反轉，檢查Visio中的驅動，還是那么幾個，不多不少。失敗，╮(╯▽╰)╭

雖然暫時沒找到給Visio安裝新驅動的方法，但是升級一下操作系統的ODBC驅動還是可行的。還是在上面的地址，找到 Microsoft SQL Server 2008 Native Client。下載安裝即可。
