如何運用SCOM+sharpoint+visio完成全國地圖展示 案例圖文教程

什么是全國地圖展示，舉個例子，contoso公司在全國10個城市，都有域控服務器，contoso公司希望，我能夠在sharpoint里面做一個頁面，我在這個頁面里面就能看見全國地圖，在地圖上面就可以看見不同省市域控制器的狀態，并且通過SCOM去監控這些域控制器，一旦這些域控制器出現故障，同時在sharpoint頁面，動態更新。?

??? 如果要實現這個功能，需要三臺服務器，一臺Sharpoint Server ，一臺安裝Visio2013的服務器/客戶端 ，一臺SCOM服務器，并且配置這三臺服務器的集成。

? ? 那么這三臺服務器各自都發揮了那些作用？

------------------------------------------------------------------------------------------------------------

?????首先，sharpoint

? ? Sharepoint是微軟一款做企業門戶，企業信息管理的服務器軟件，過多的功能，這里就不介紹了，只介紹在這次實戰中，Sharepoint發揮的作用，眾所周知，Sharepoint功能運行 都是由服務應用程序和服務來驅動的，在sharpoint Server里面有一個功能，叫做。Visio Service， 這個功能有什么用呢，它可以幫我們在sharpoint頁面，在線展示，Visio，VDW格式的圖片，同時支持數據可視化，那么，什么是數據可視化，簡單來說，就是后臺有大數據的支持，然后前端，通過圖形，來動態展示數據，圖形隨著數據的變化而變化。sharpoint里面的Visio service數據可視化，就是說，我指定一些信任的數據源，為什么要指定Visio Service信任數據源，因為sharpoint默認只信任SQL的數據源，以及.NET的數據源，比如說Sharepoint不信任SCOM數據源，那么Visio Service即使和SCOM做了集成，可以通過。Visio Service 調用到SCOM的數據，但是把Visio文件上傳到sharpoint，sharpoint不會去刷新SCOM的數據，因為Sharepoint默認不信任SCOM。所以，在我們這次實戰中，Sharepoint，的主要作用，就是用來展示與SCOM集成后的Visio，同時配置Sharepoint信任SCOM。

??? 其次，Visio

??以前，我一直以為Visio就是個畫圖用的，后來深入研究了一下Visio2010、2013，我發現我錯了，Visio其實功能非常強大，Visio2010和2013里面有一個功能，叫做，將數據連接到圖形，主要是用來做數據可視化的， 在我們這個環節中，Visio也發揮了巨大的作用，我們要在安裝Visio的服務器上面，配置和SCOM的集成，讓Visio可以讀取到SCOM的數據，然后繪制一張全國地圖，再把服務器添加到地圖上面，然后將服務器與SCOM中傳入的數據進行關聯，比如說我們在服務器旁邊加入一個狀態標識，同時和SCOM中的狀態進行關聯，如果這臺服務器在SCOM中狀態變為嚴重，那么Visio里面，狀態就變成紅色，如果服務器在SCOM中更新為正常，同時Visio里面狀態就變為綠色。

???最后，SCOM

? 在我們這此實戰里面，并不需要在SCOM上面動什么東西，我們只要保證SCOM可以監控到全國域控服務器的狀態，同時要保證SCOM的運行賬戶對于Sharepoint服務器具備本地管理員權限即可，如果不允許這樣做，可以單獨在SCOM里面創建一個運行賬戶配置文件來做。

---------------------------------------------------------------------------------------------------------------

OK，那么最后再來梳理一下流程，我們就開始干

1.配置Sharepoint啟用Visio Services功能。

2.配置Sharepoint信任SCOM數據源。

3.擴展Sharepoint數據更新功能

4.配置Visio服務器與SCOM集成

5.配置Visio將數據連接到圖形。

6.將配置好的Visio文件另存為VDW格式。

7.將VDW文件上傳到Sharepoint。

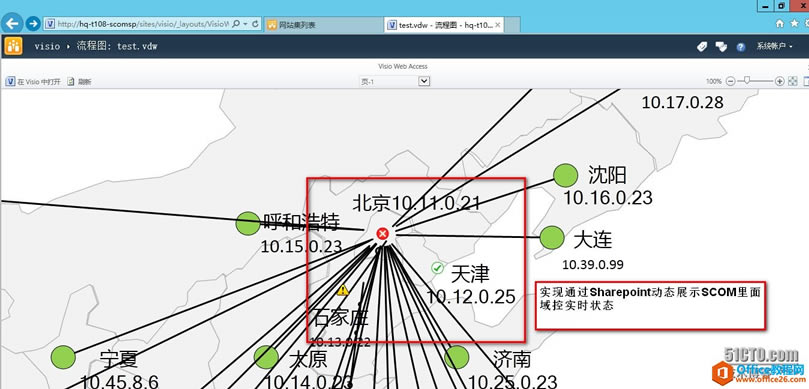

最終目標 就是配置Sharepoint Visio Service信任SCOM數據源，配置Visio與SCOM的集成，繪制出來一張“帶有數據”的Visio圖片，讓Visio圖形的狀態，可以跟著SCOM里面的狀態變化而變化，同時把這張“帶有數據”的Visio圖形，上傳到Sharepoint網站，利用Sharepoint的Visio Service功能，實現網頁在線展示“帶有數據”的Visio圖片，最終的效果就是SCOM中監控到全國的一臺服務器壞了，同時Visio中，數據狀態變化，同時Sharepoint網站，也會動態變化。說的我自己都覺得有些抽象了，嘿嘿，那我們現在開始實戰了

First--在Sharepoint服務器執行

• 啟用Sharepoint企業版功能，因為Visio Service是Sharepoint企業版才具備的功能

  ?

• 下載visio 2010 and sharepoint 2010 Extensions，這個工具是用來擴展sharpoint數據更新以及配置Sharepoint信任SCOM數據源會用到的。

• 下載地址:http://www.microsoft.com/en-us/download/details.aspx?displaylang=en&id=29268

  ?

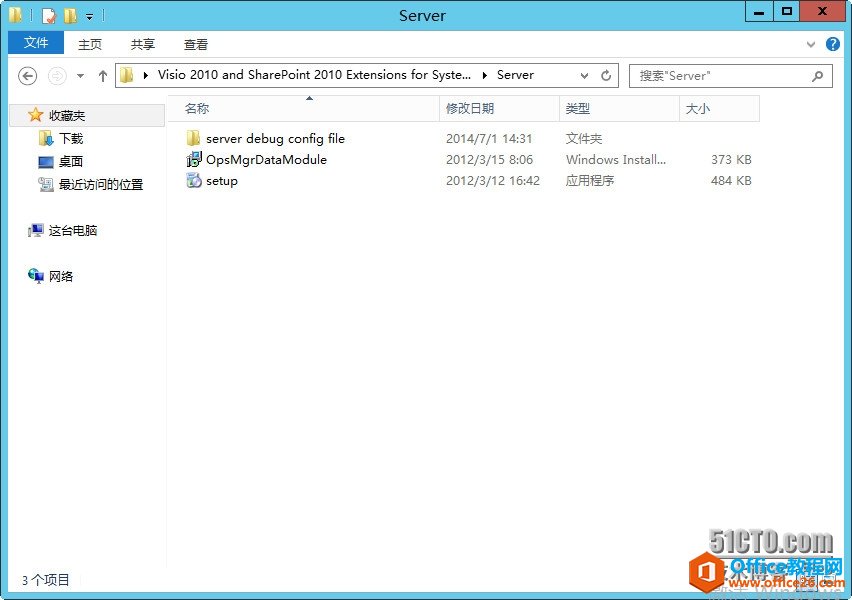

• 下載完成后是一個壓縮包，解壓完成后是如下三個工具

• 安裝Server路徑下的OpsMgrDataModule.msi

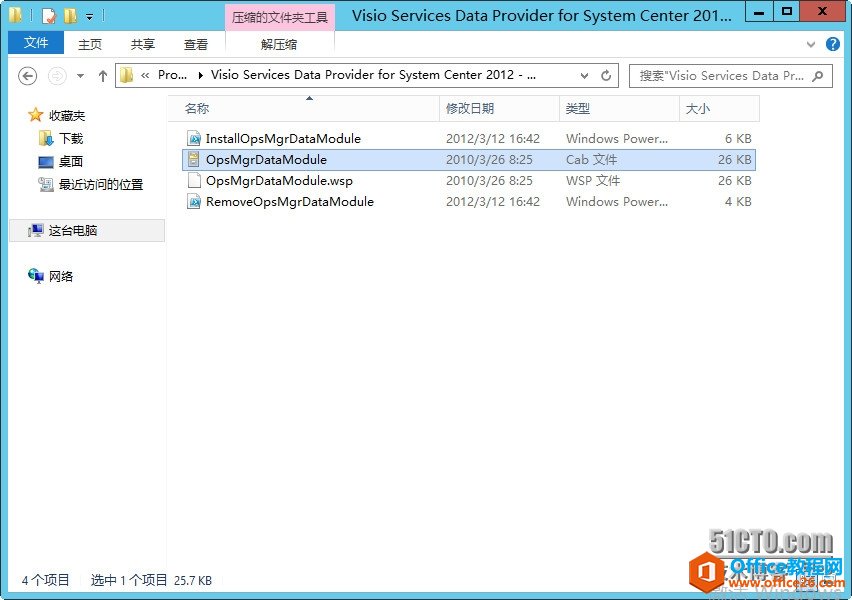

• 找到安裝路徑，將“OpsMgrDataModule.wsp”更改擴展名為?OpsMgrDataModule.cab

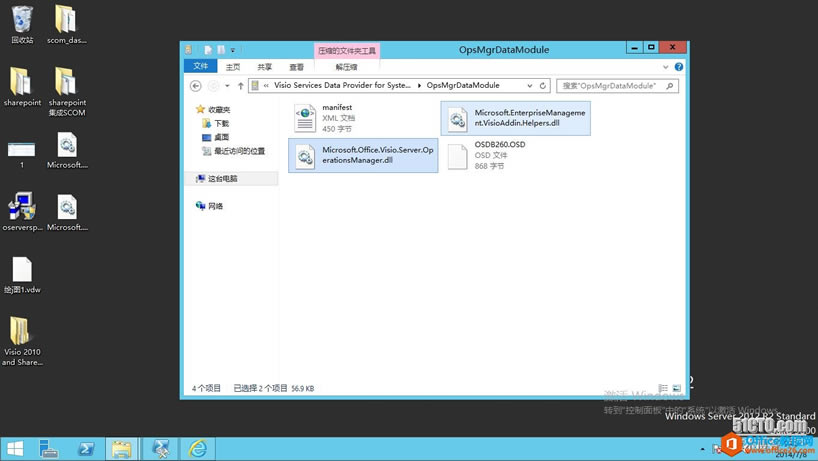

• 打開OpsMgrDataModule.cab，提取其中的兩個.dll文件到桌面

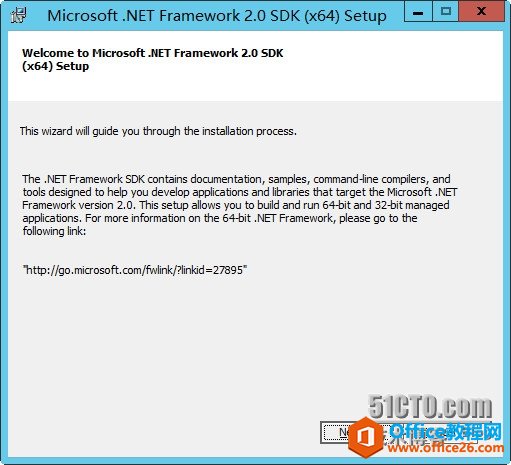

• 安裝.NET Framwork2.0 SDK X64

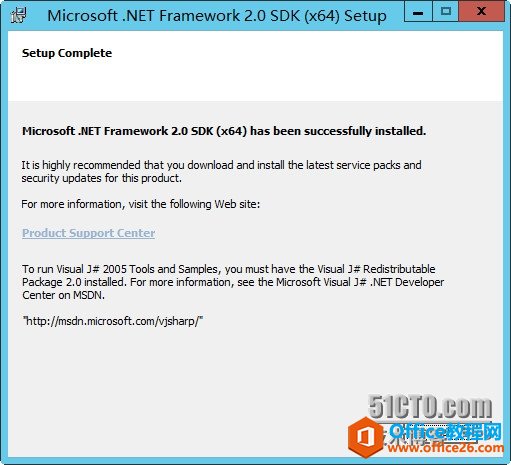

• 安裝完成.NET Framwork2.0 SDK X64

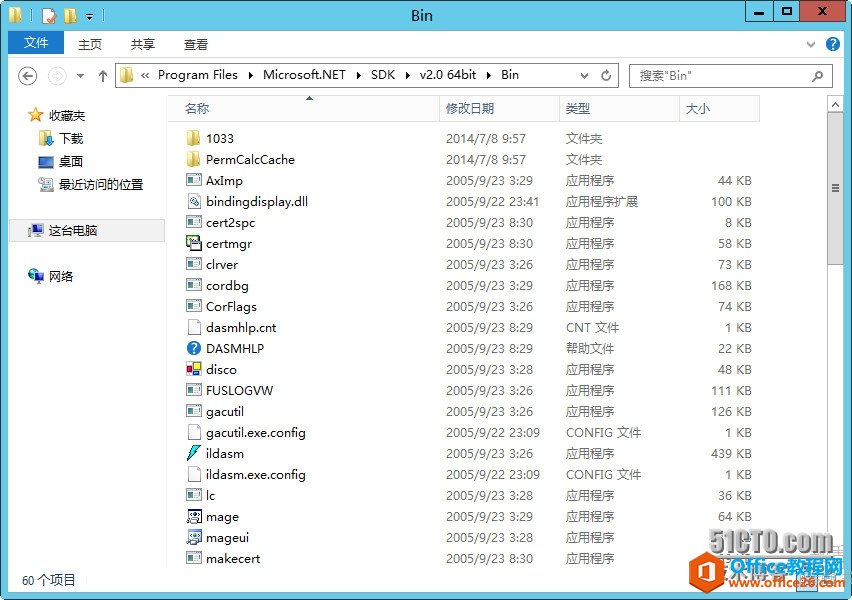

• 進入C:\Program Files\Microsoft.NET\SDK\v2.0\Bin路徑

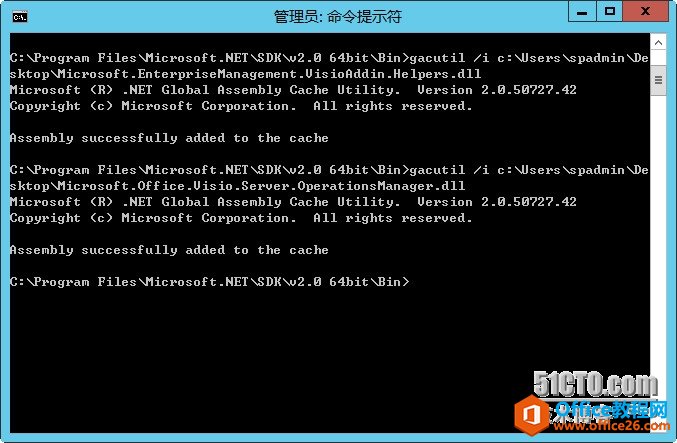

• 運行命令gacutil /i c:\Users\spadmin\Desktop\Microsoft.EnterpriseManagement.VisioAddin.Helpers.dll

• 運行命令gacutil /ic:\Users\SCOM\Desktop\Microsoft.Office.Visio.Server.OperationsManager.dll

運行這兩條命令主要是將我們SCOM以及VisioAddin擴展插件，注冊到Windows的程序集的緩存中，方便Sharepoint進行調用。

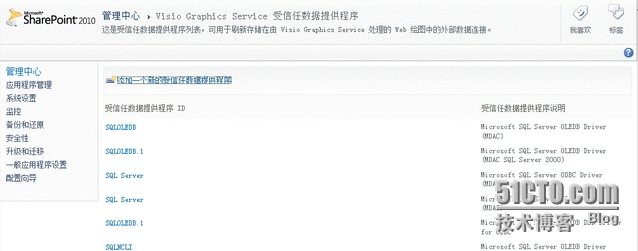

• 在Sharepoint管理中心中，打開“應用程序管理”下的“管理服務應用程序”，在“服務應用程序”選項卡，點擊“VisioGraphics Service”，點擊“受信任數據提供程序”

• 點擊“添加一個新的受信任數據提供程序”

?

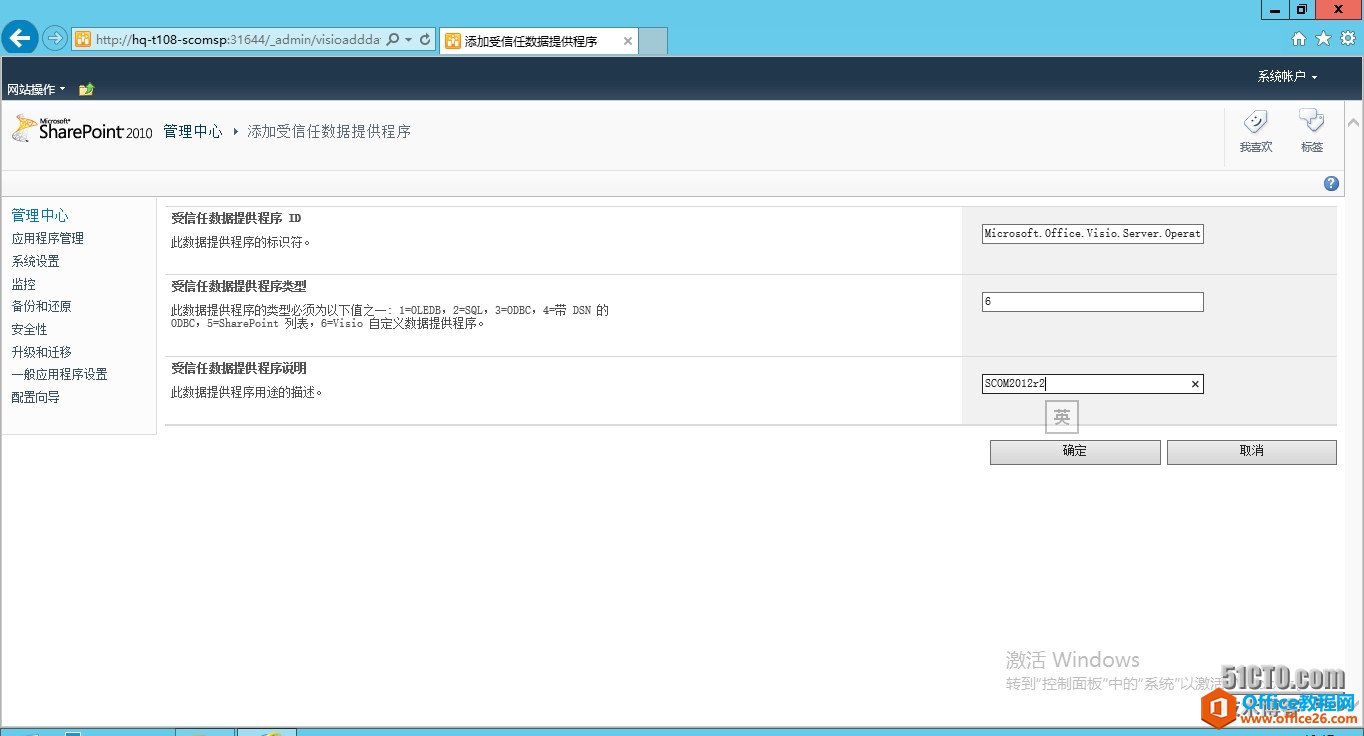

ID后面填入：

Microsoft.Office.Visio.Server.OperationsManagerModule.OperationsManagerDataModule,Microsoft.Office.Visio.Server.OperationsManager, Version=1.0.0.1122,Culture=neutral, PublicKeyToken=31bf3856ad364e35

類型：6

說明：SCOM2012R2

以管理員身份運行命令提示符

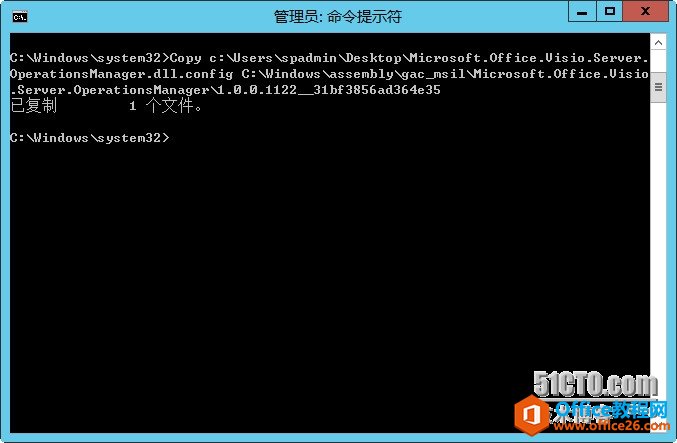

?Copyc:\Users\spadmin\Desktop\Microsoft.Office.Visio.Server.OperationsManager.dll.configC:\Windows\assembly\gac_msil\Microsoft.Office.Visio.Server.OperationsManager\1.0.0.1122__31bf3856ad364e35

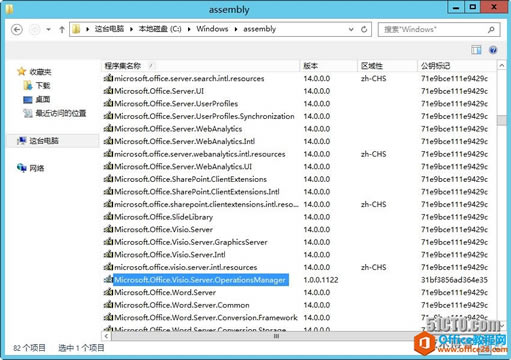

• 復制完成后從c:\Windows\assembly文件中看到如下藍色信息

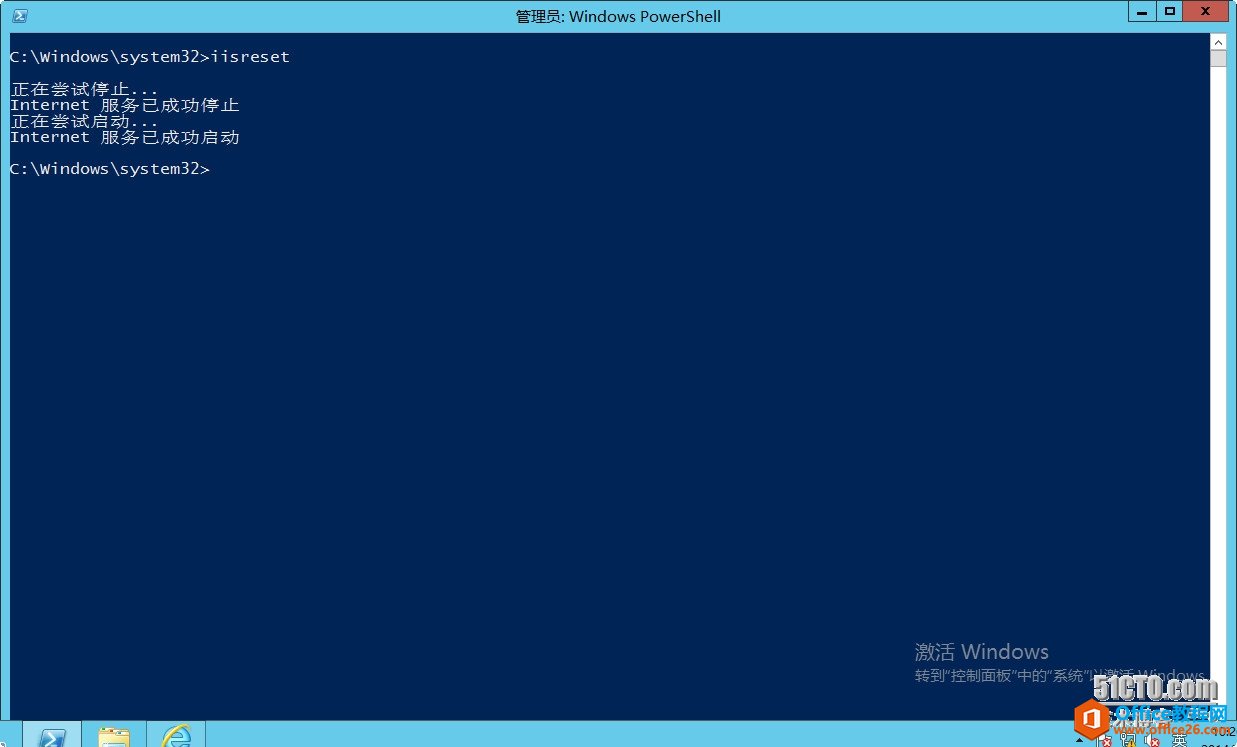

• 重新啟動Sharepoint服務器IIS

至此Sharepoint端配置全部結束

---------------------------------------------------------------------------------------------------------------------

TWO--在安裝Visio的服務器上執行

這里我就用SCO服務器，臨時安裝一下Visio2013了

• 打開擴展包中Client\x64\路徑下OpsMgrAddinSetup.msi

• 此工具主要是用來配置Visio與SCOM集成使用

•

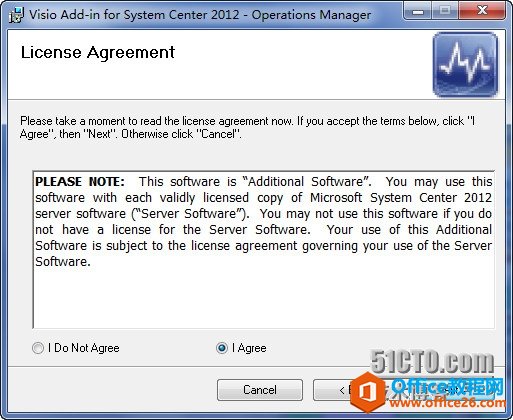

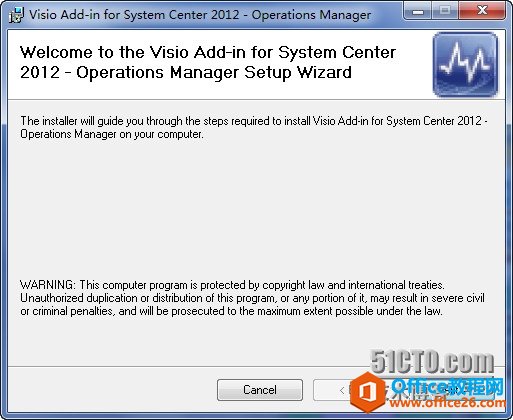

• 安裝完成

? ? ? ?

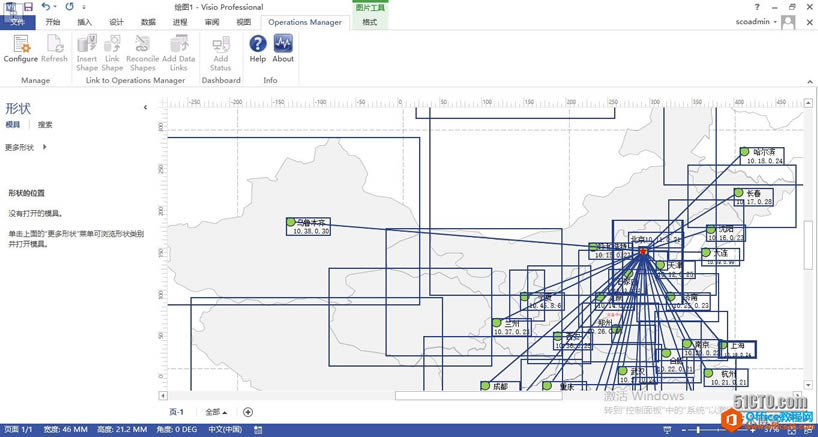

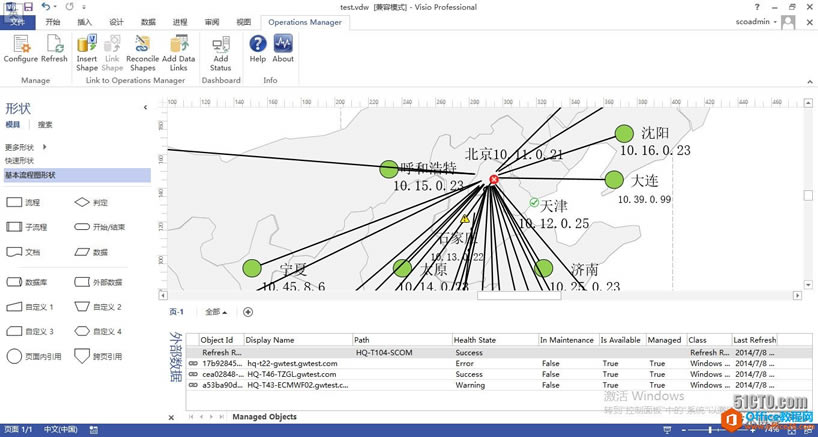

• 然后打開SCO服務器上的Visio2013，在上方就可以看到，我們的Visio已經和SCOM做了集成，下圖是我已經繪制好的全國地圖

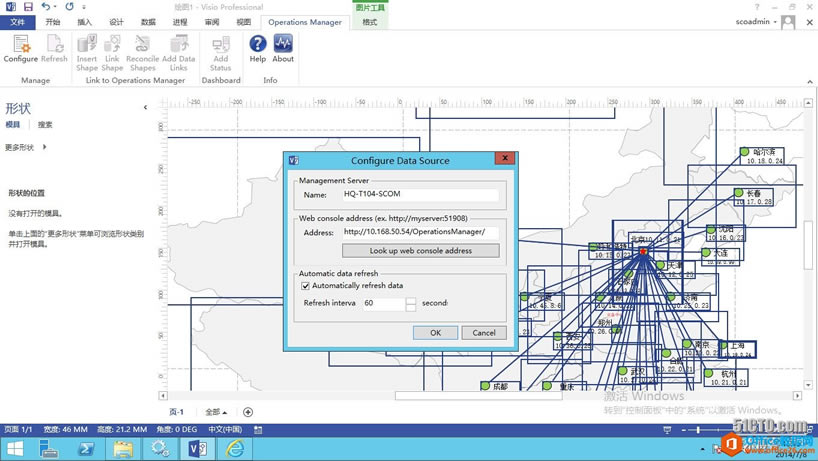

• 然后點擊Configure，在里面輸入SCOM服務器的機器名稱，以及SCOM的Web控制臺地址

• 然后我們選擇Add Data Links，將所有DC服務器，添加進來，可以看到添加進來的服務器，具備一個Health State的字段，我們就是根據這個字段，來進行數據可視化的更新，如果Health State是Success，那么就是綠色的，如果是error就是紅色的，如果是Warning就是***的。

• 制作好了后，將文件另存為VDW格式，此時此刻，這個VDW，就是個”帶有數據“的Visio圖形

• 然后把這個VDW文件，上傳到Sharepoint網站

  ?

  ?

  ?

?

? ?注：如果發現sharpoint數據不刷新，或者刷新緩慢的話

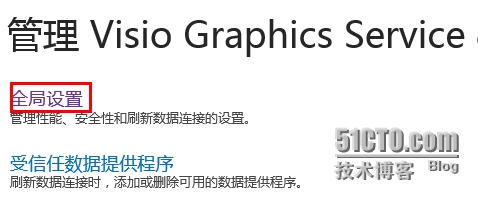

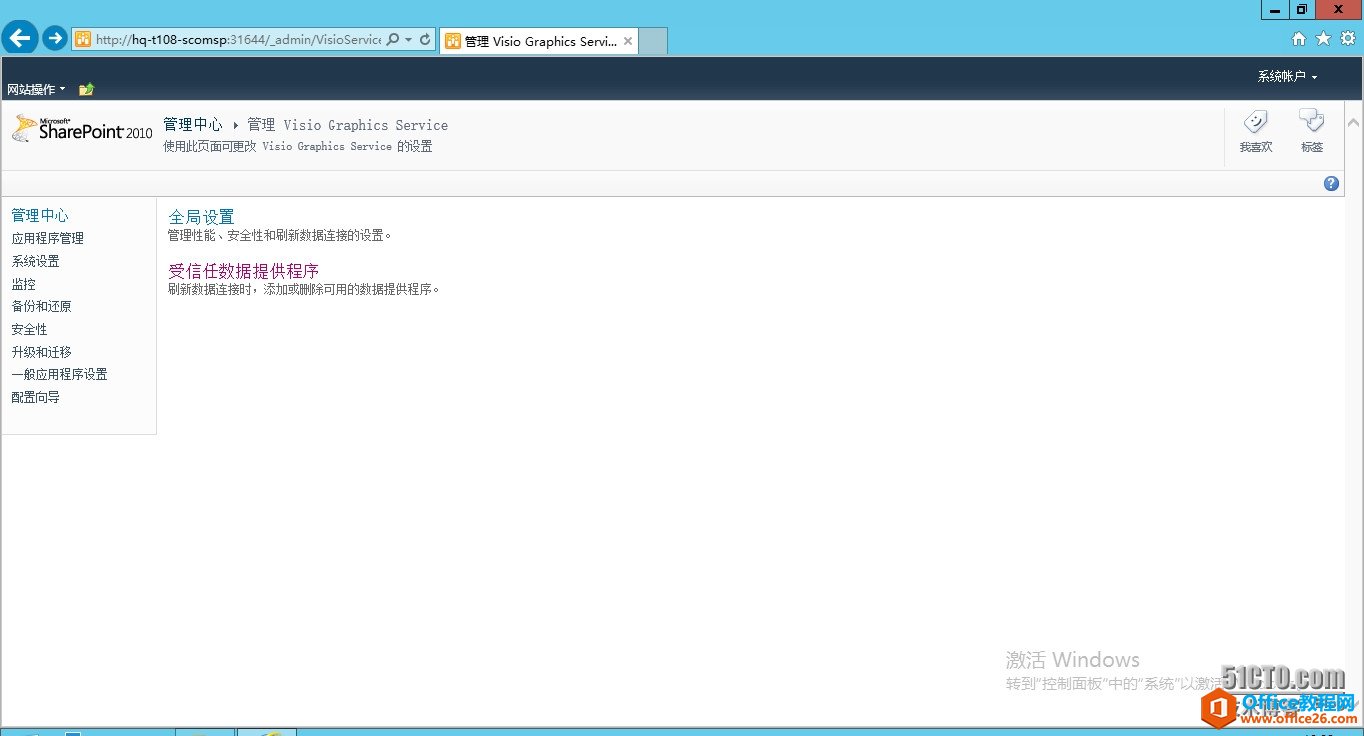

• ? ??進入Sharepoint管理中心，點擊“管理服務應用程序”，選中Visio Graphics Service，點擊“管理”--> "全局設置"



• 在設置界面中，將“最小緩存保留時間”改為0，然后保存設置

  ?

  ?

? ?OK，到這里，我們就已經成功的實現了，Sharepoint+VISIO+SCOM的集成，實現出來的效果，就是在一個網頁里面就可以查看全國服務器的狀態，同時通過專業的SCOM工具去檢測服務器的Health State，如果SCOM檢測到服務器變成Error，那么sharpoint網站這里，也會立刻刷新為紅色狀態，如果過一會故障解決，SCOM檢測到服務器變成Success狀態，這面sharpoint里面就會刷新為綠色狀態。
