Visio矢量圖備份完成圖文教程

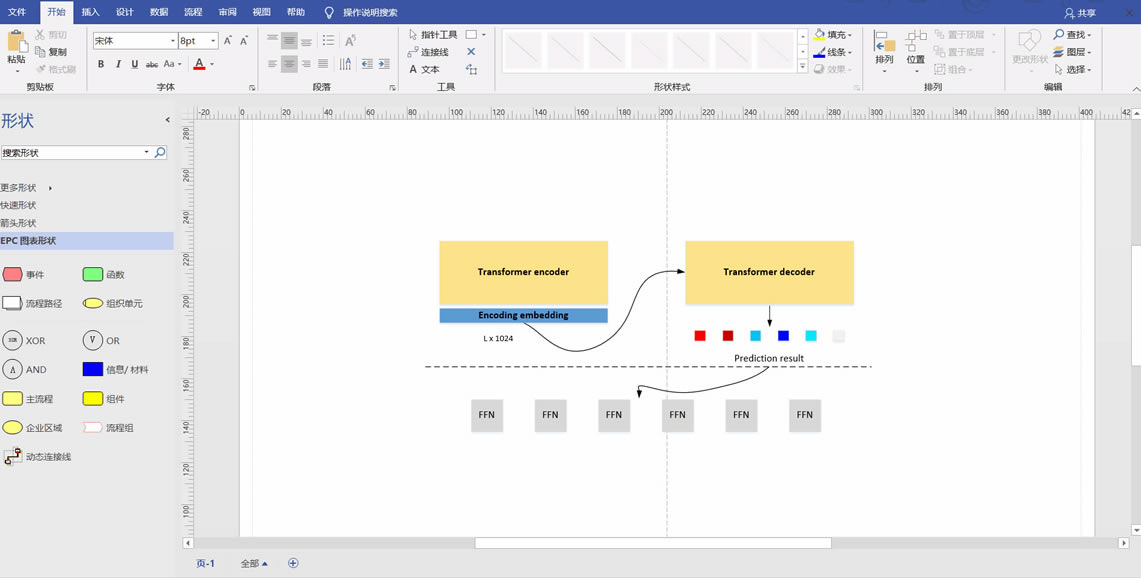

在科研過程中，尤其是AI方向經常需要繪制一些非圖表的Pipeline結構圖，對這類圖我們的需求往往是去除白邊的矢量圖。網上有很多解決方法如采用AdobeAcrobat或者在線修改工具，個人覺得沒有必要，Visio作為一款專業的繪圖工具，功能肯定是非常完善的，軟件本身就可以實現用戶的各種需求。

開發工具配置

之前有人問我，為什么自己的Visio比別人少一個功能選項卡，是版本的問題嗎？

其實不是的，只是開發工具這個選項卡默認是關閉的。

為了高效繪制Visio圖形，強烈建議打開開發工具選項卡。打開方式流程如下（演示動圖為下圖）：在任意一個Visio窗口中點擊文件—>點擊底部的選項—>選擇自定義功能區—>在右側將沒有勾選的開發工具勾選上。

消除白邊

經常導出圖形的時候，周圍有大量的白色區域，這是比較冗余的，可以通過修改頁面屬性來達到刪除白邊的目的。

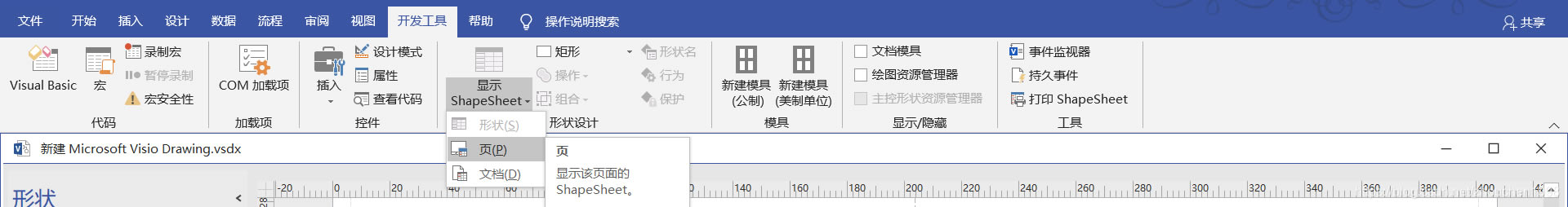

首先，在開發工具中點擊ShapeSheet的頁，打開頁面配置，不斷下滑，在頁面配置的多個表格中找到PrintProperties（打印屬性）選項，將其中前四個以Margin為結尾的屬性值均改為0，這四個屬性表示頁面的左右上下邊距。

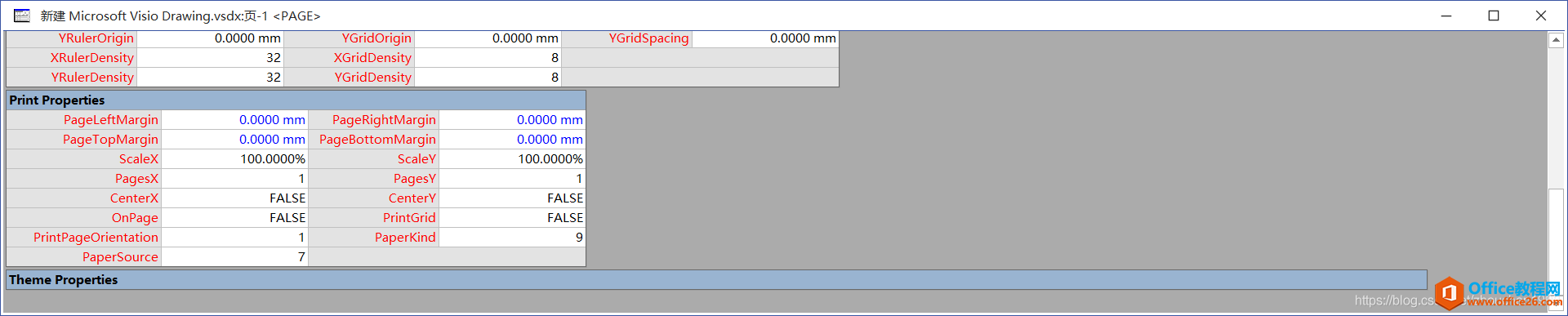

操作結果如下圖，注意修改后通過回車來確定修改，不要先切換目標單元格。

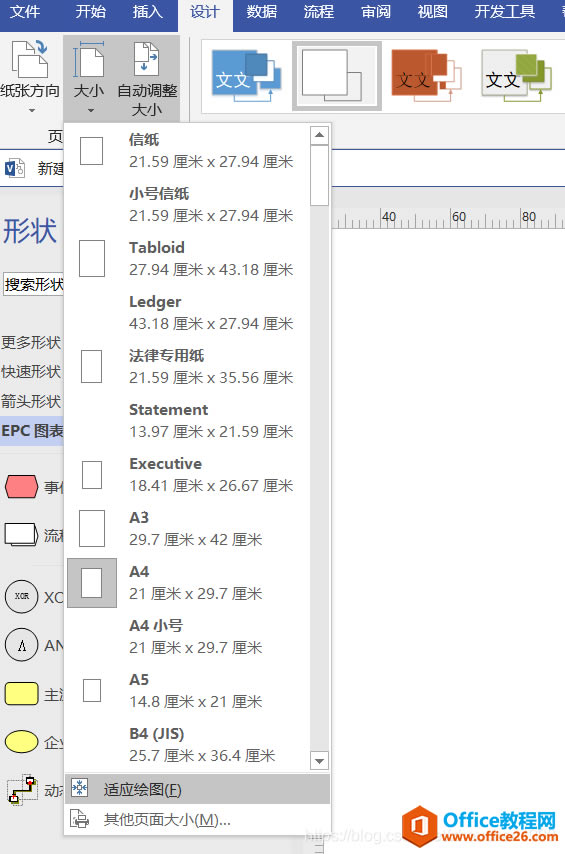

此時觀察繪圖窗口，發現沒什么變化，這是因為Visio默認是有個圖紙大小的，是固定的，這里通過頂部設計選項卡中的大小選項，選擇最下面的適應繪圖即可。

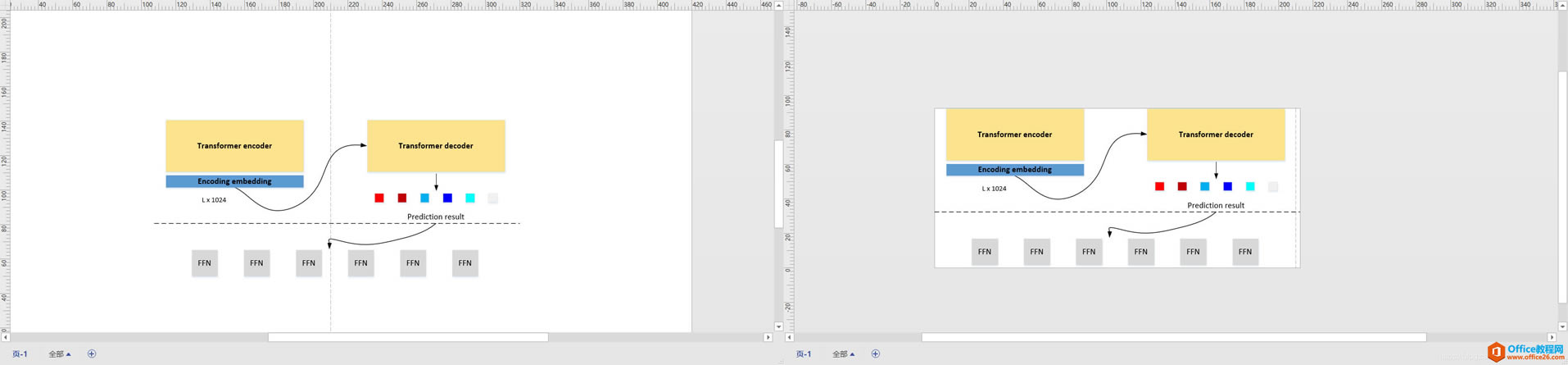

至此，成功消除了圖形周圍冗余的白邊，前后對比如下圖。

矢量圖導出

通常我們在論文中這種插圖都是采用PDF格式的，Visio有三種生成PDF的方法，結果都是一樣的。對應下圖的三個標注，其中打印用的比較少，這里不多提，導出只支持PDF和XPS，使用起來更加快捷，另存為支持各種圖形格式，找到PDF為另存格式和導出PDF功能是完全一樣的。

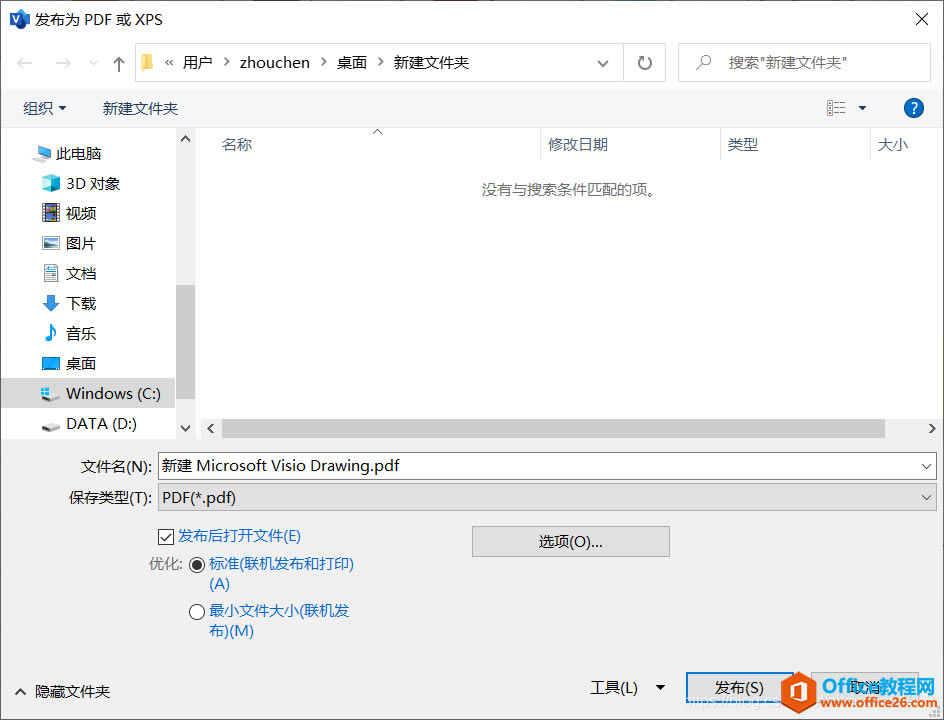

下面，以導出PDF為例。首先，在上一節摳除白邊的基礎上，選擇創建PDF/XPS功能，出現如下對話框，默認會在當前目錄下導出同名的PDF文件，這是我們需要的。

注意上圖有一個選項按鈕，點擊該按鈕，取消勾選輔助功能文檔結構標記，這一步是為了消除圖形過大時存在的分頁符等標記。

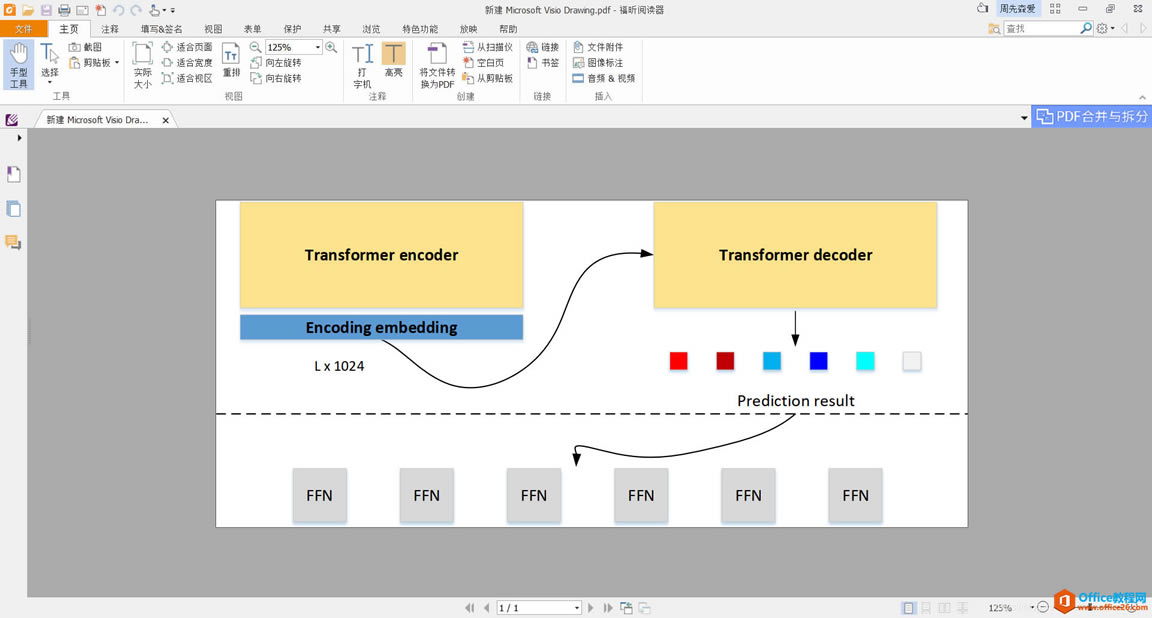

最后，我們得到下圖所示的PDF插圖，對其放大多倍也不會出現失真模糊，確認為矢量圖。

?
