VISIO畫立體圖

VISIO畫立體圖

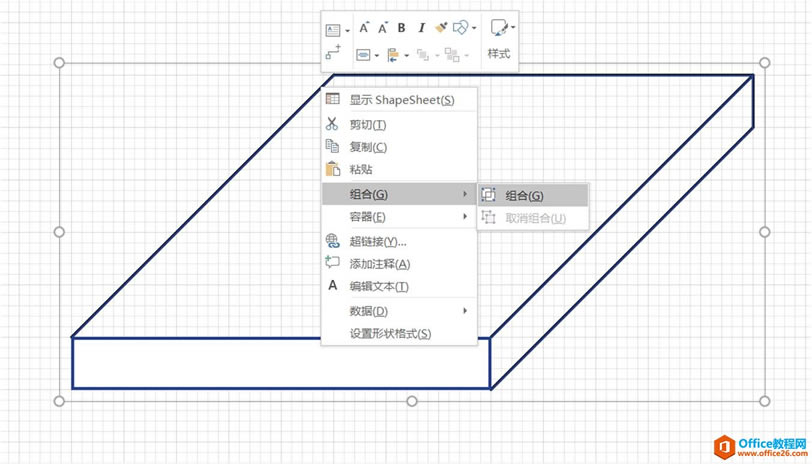

圖中紅色部分為“基本圖形”中的長方形，藍色部分為線條。將其補全為一個完成的長方體（注意結合shift直線和放大縮小功能，一定要對齊不要有線頭冒出來），全選后“組合”。

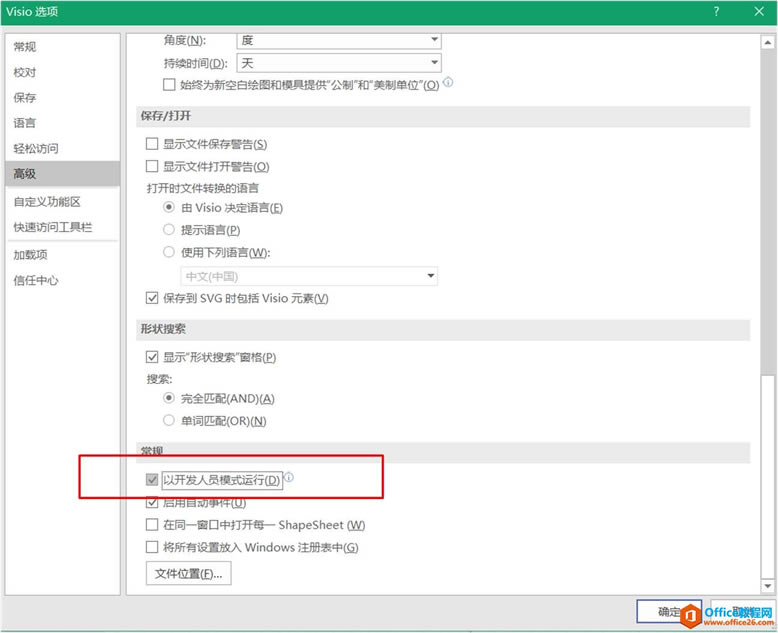

接下來，選擇菜單欄 “文件”---->“選項”---->“高級”---->“以開發人員模式運行”.

這時菜單欄會出現一個“開發工具”，選擇“操作”---->“連接”---->“拆分”。

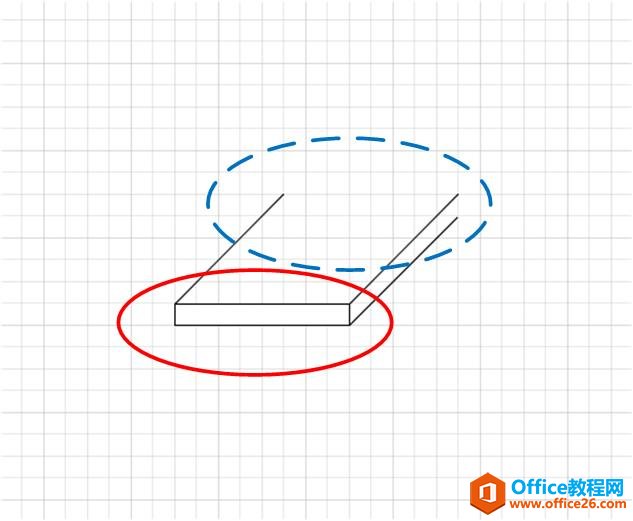

執行完上述操作后，如果出現下圖左側的情況說明失敗了，右邊是成功的樣子。

失敗后需要重新用線條重畫，順序是：畫圖---->組合---->連接---->拆分。

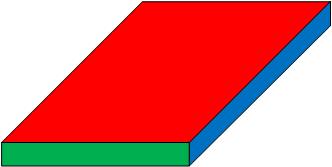

上一步成功后，就可以給立體圖上色啦，可以對不同的部分填充不同的顏色，填充完顏色后記得全選組合一下哦，這樣才能整體拖動這個圖形。

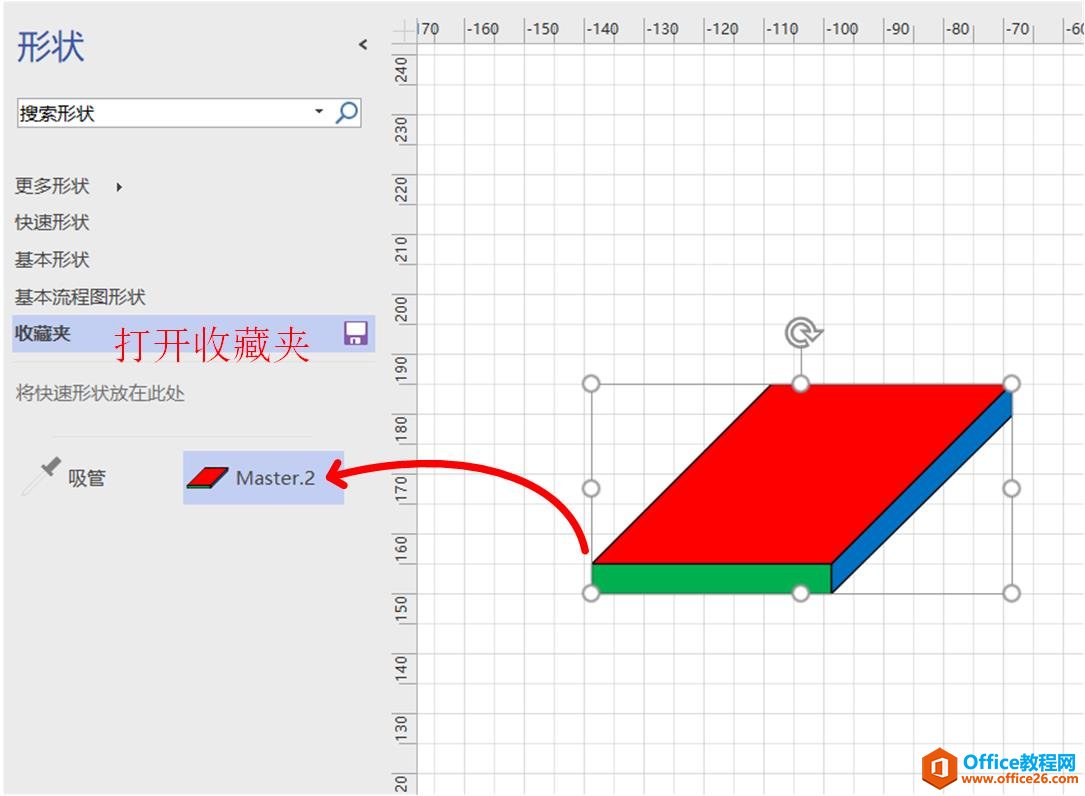

可以把常用的圖形收藏為自己的形狀，下次方便使用哦。
“更多形狀”---->“我的形狀”---->“收藏夾”，將組合后的圖形拖動進去即可。
