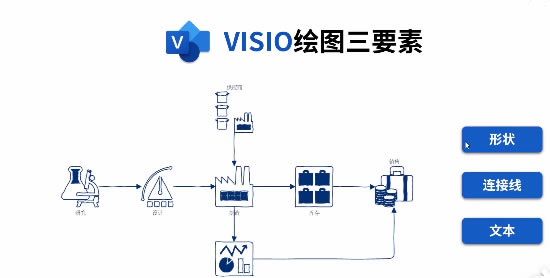

visio繪圖三要素 形狀、連接線與文本

如何創建形狀

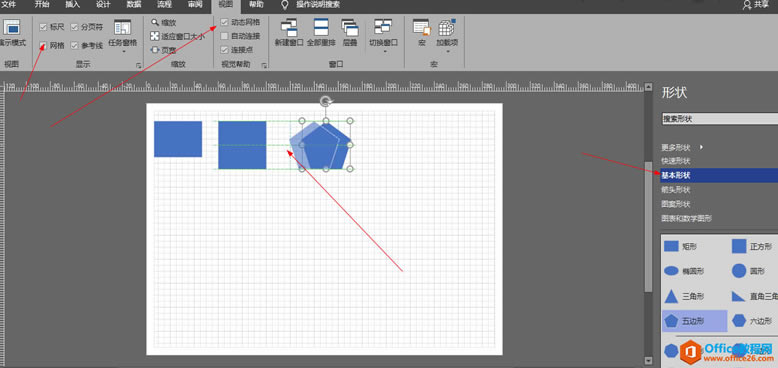

第一種方式就是直接從基本形狀里拖拽，然后在視圖里選擇動態網格，然后在拖拽的過程中會自動產生一些虛線助你對齊。

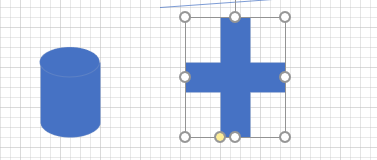

拖拽的有些圖形會有黃點，這個黃點可以控制圖形的最終形態。

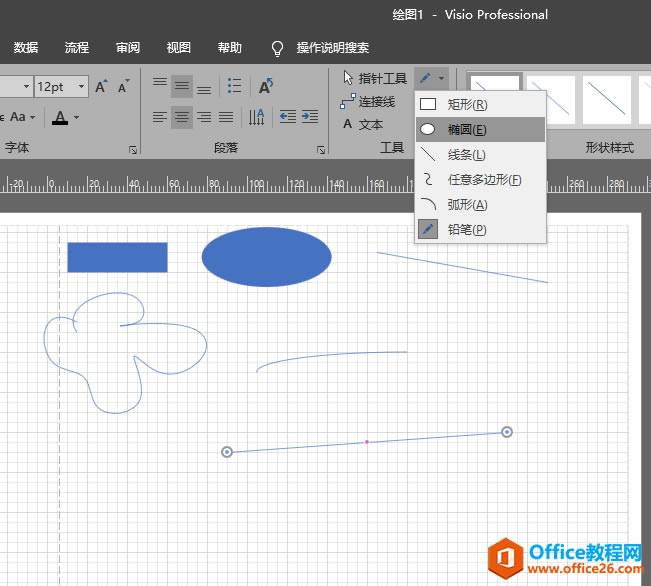

第二種方式是在工具欄找對應形狀，自己自定義，下圖是我利用這六個選項畫的圖。

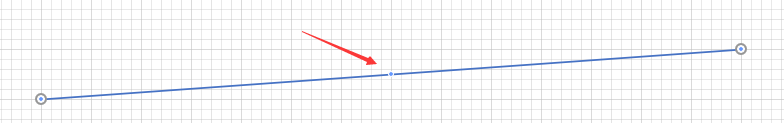

其中，鉛筆值得注意。我們用鉛筆點擊這條線，發現它上面有個藍點，然后我們點中藍點進行移動。

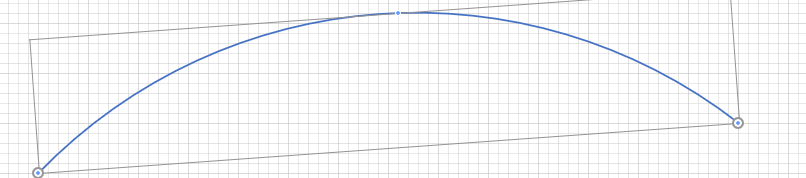

移動后就成這樣了。

我再用鉛筆去點矩形，發現矩形有若干藍點，我們試著移動一下。

我們就得到了不規則形狀。

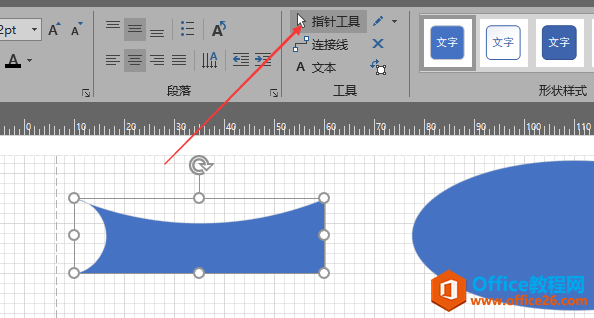

那么如何將鉛筆去掉呢？按快捷鍵ctrl+1或者選擇下圖的指針工具。(其他的繪制形狀取消也是這么做的)

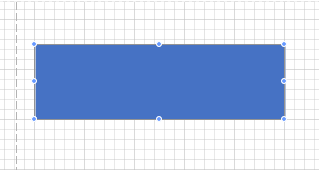

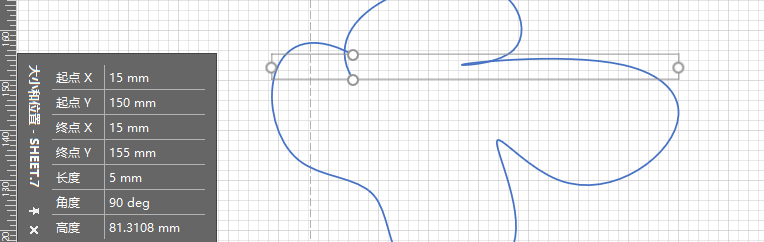

我們可以選中某個形狀，在狀態欄中對它的屬性進行精確控制。

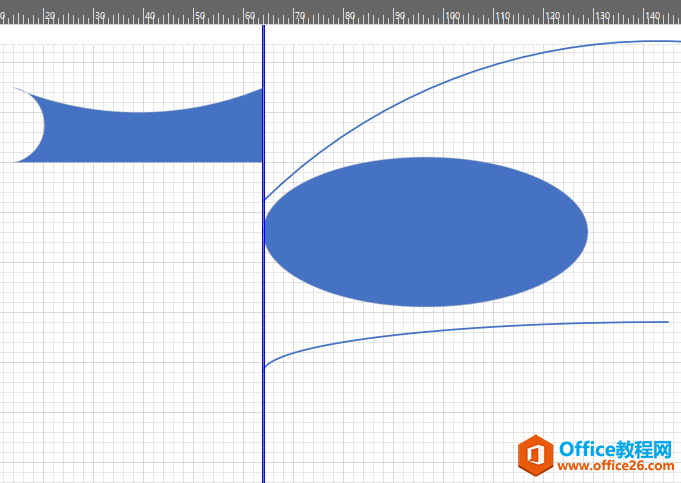

然后我還可以利用分割線，讓圖形吸附在上面，然后對分割線進行移動，圖形會整體跟著動。

那么我們如何選中形狀？可以按住shift或者ctrl鍵去點擊需要選中的，然后再點擊你所選的形狀可取消選擇，如果你不小心拖動了形狀，那么按ctrl+z撤銷。

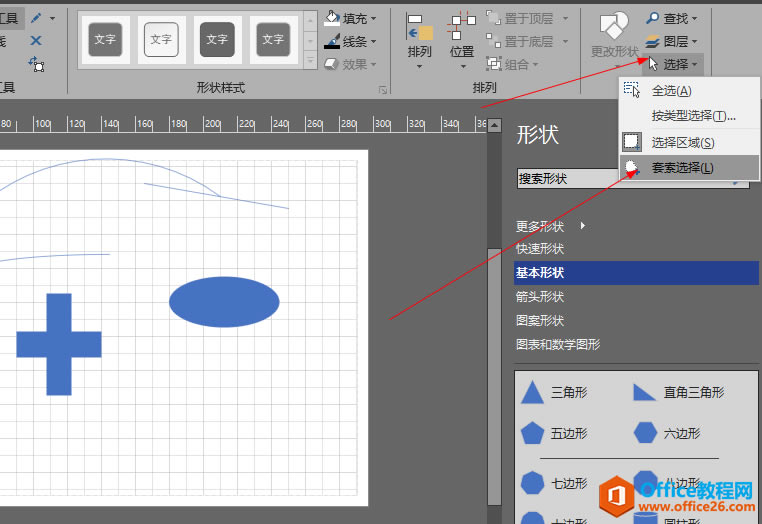

或者你使用這個工具欄去選擇，其中套索選擇功能最強大。

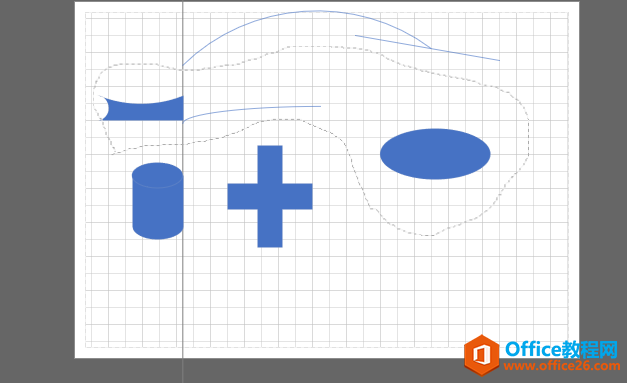

我可以用套索選擇直接將我要的圖形圈出來。

連接線

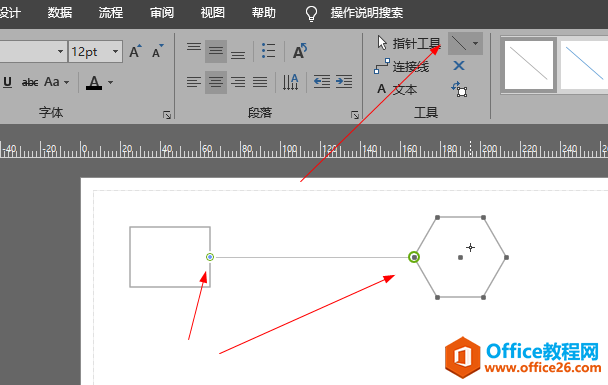

創建連接線的第一種方法是，我們用拖拽的方式將圖形拖入畫板，然后選擇線條，當我們選中圖形時，會在頂點等部位出現若干連接點，我們用線條通過連接點去連接到另一個圖形上。

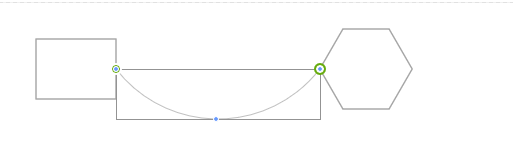

當然這也可以用鉛筆去更改線條的形狀。

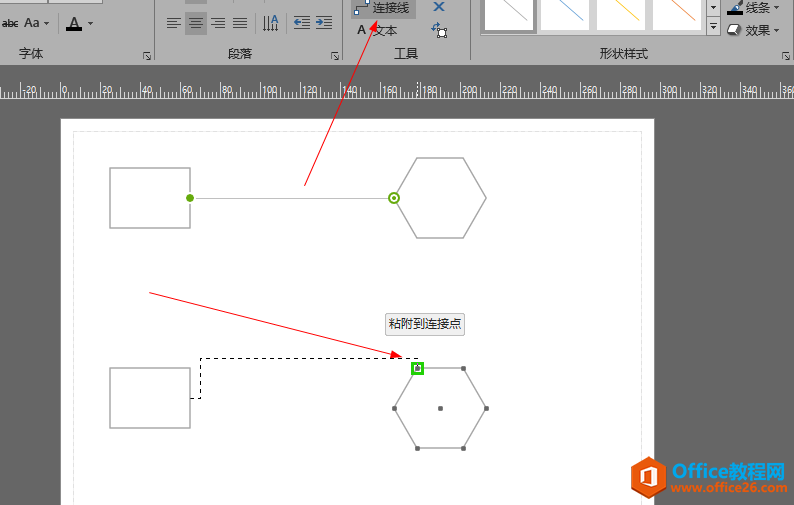

創建連接線的第二種方法是，我們用拖拽的方式將圖形拖入畫板，然后選擇連接線，然后選中圖形，也是會出現若干連接點，然后通過連接線去連接，連接線會自動計算路徑。

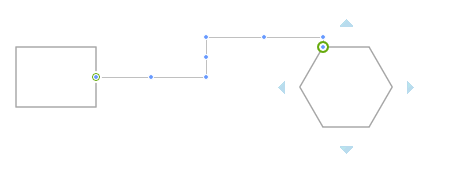

對于連接線畫出的圖，我們選中連接線，會出現一些藍點，我們移動藍點來改變連接線的形狀。

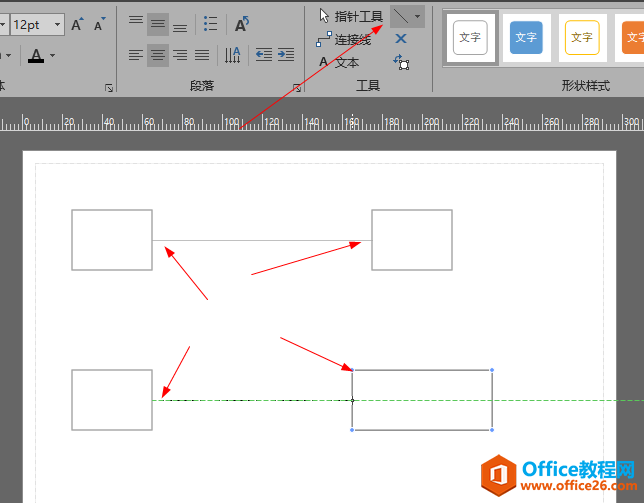

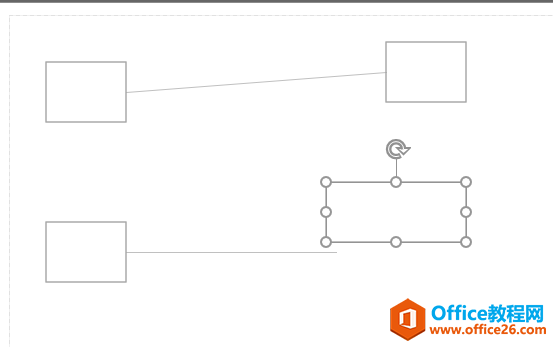

注意，下圖的上面兩個矩形使用拖拽方式畫成，然后選擇線條去連接兩個矩形，可以看到兩個矩形都有連接點；但是下面兩個矩形中左邊一個是用拖拽構成，右邊那個是用工具欄的方式畫的，右邊那個矩形沒有連接點。

那么有連接點和沒有連接點有什么區別嗎？如下圖，有連接點的拖動圖形，線條會隨著連接點動，沒有連接點的就不行。

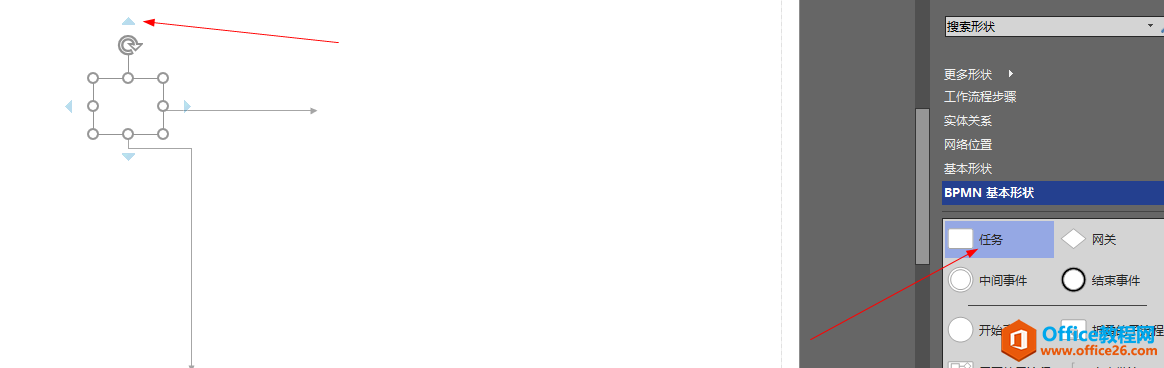

我們再來看看流程圖，我們拖拽任務方框到畫板，然后我們可以看到任務方框四周有幾個小三角，那么我們可以點住小三角往外拉，就會拉出來一些連接線。

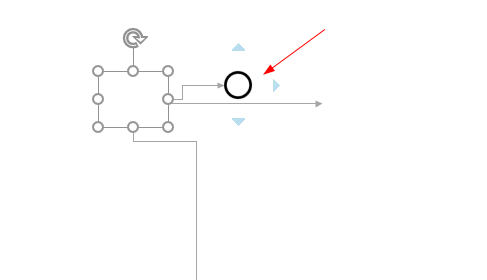

甚至你可以通過小三角選擇連接的下一個圖形是什么？

文本

對于文本編輯，我們可以直接雙擊圖形，推出編輯按esc。

然后對文字的一些設置就跟word一樣。

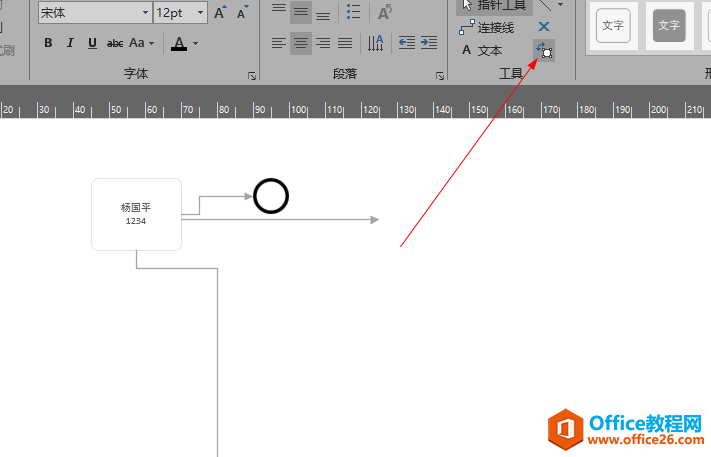

我們點擊文本塊

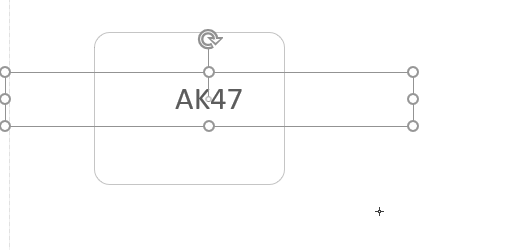

用文本塊去圈主我們的文字

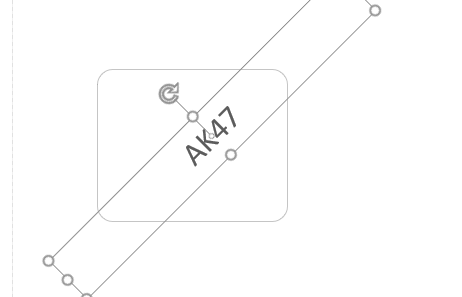

可以對文字進行旋轉
