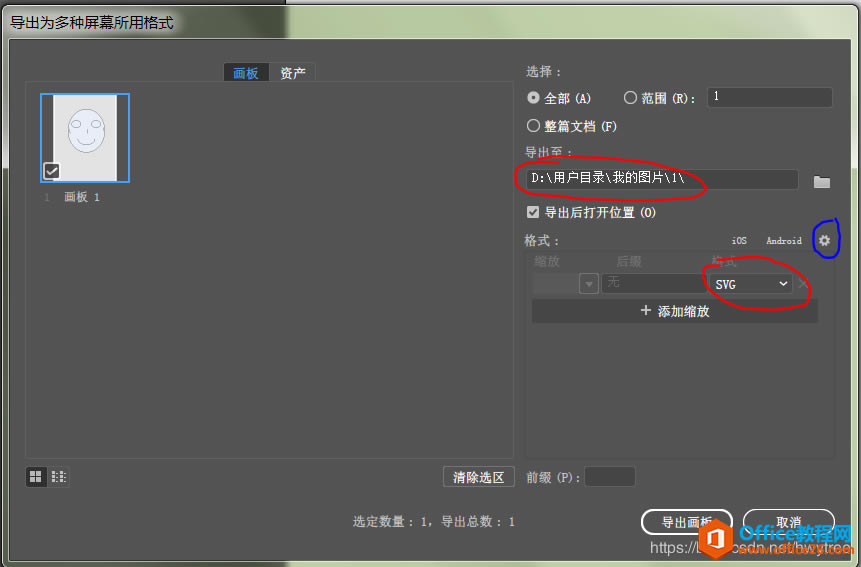

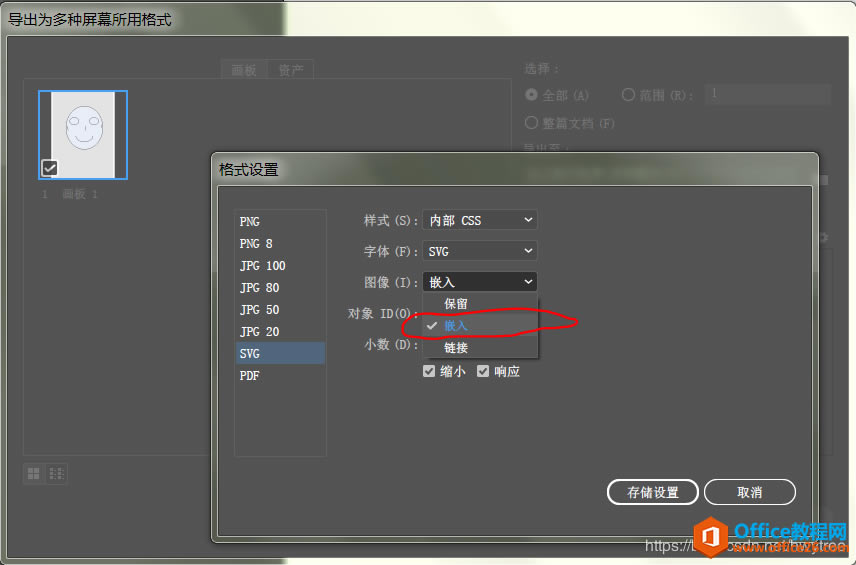

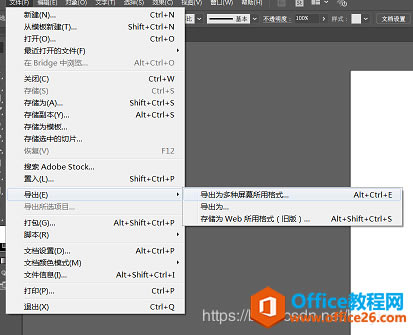

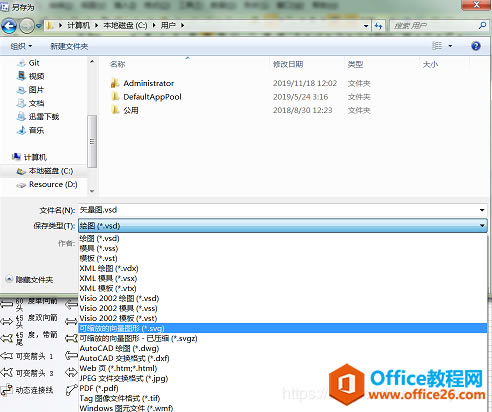

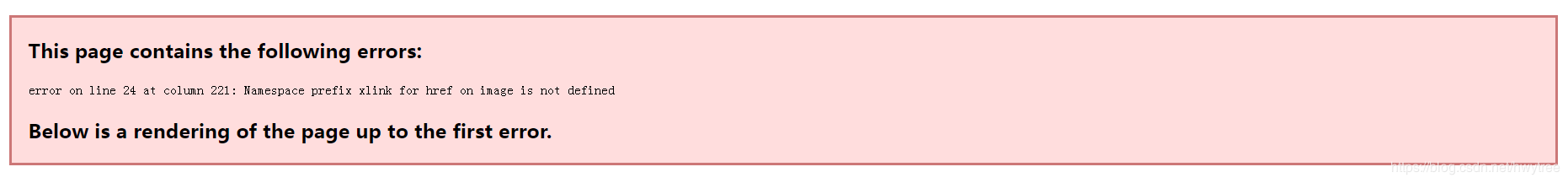

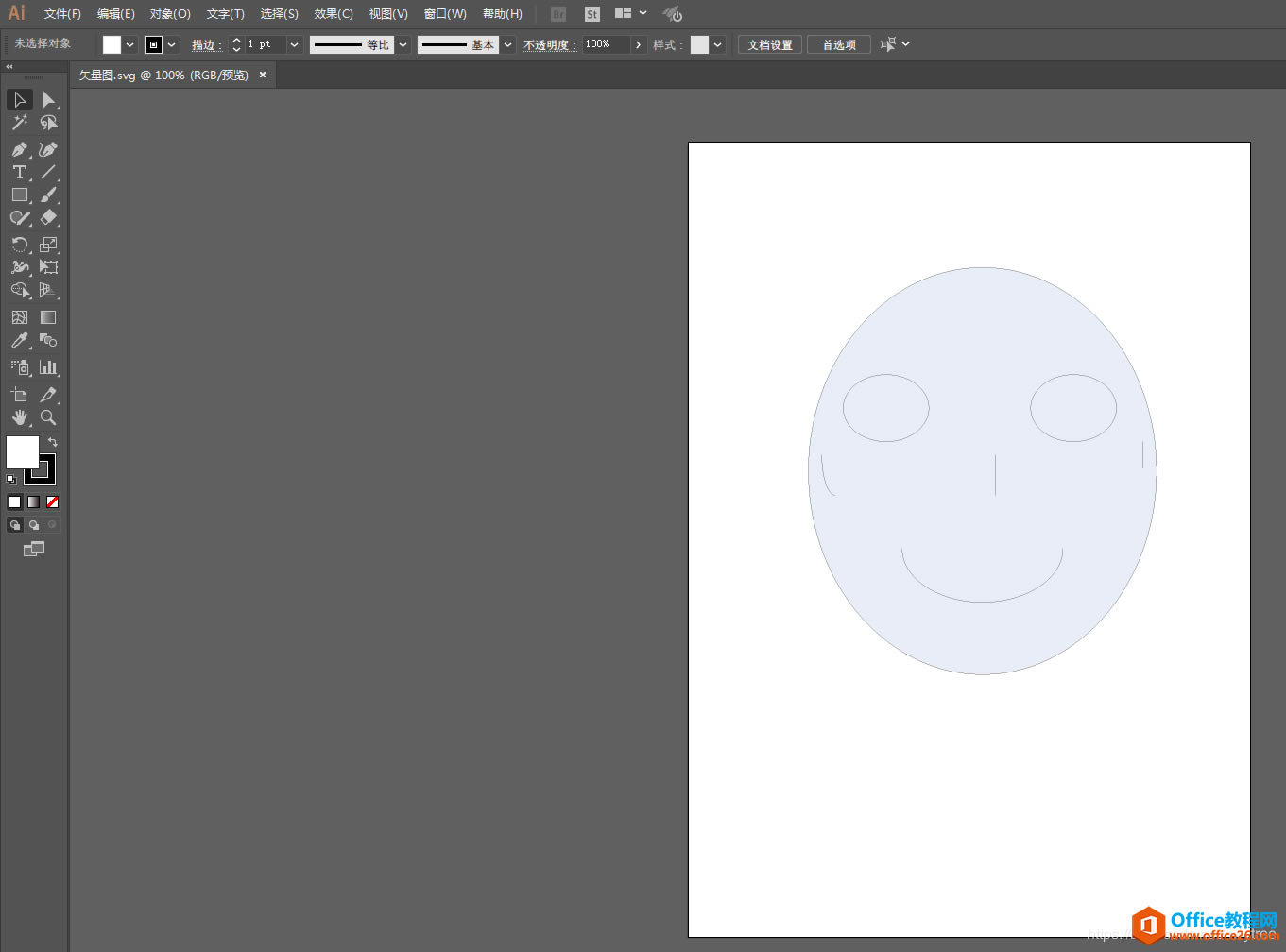

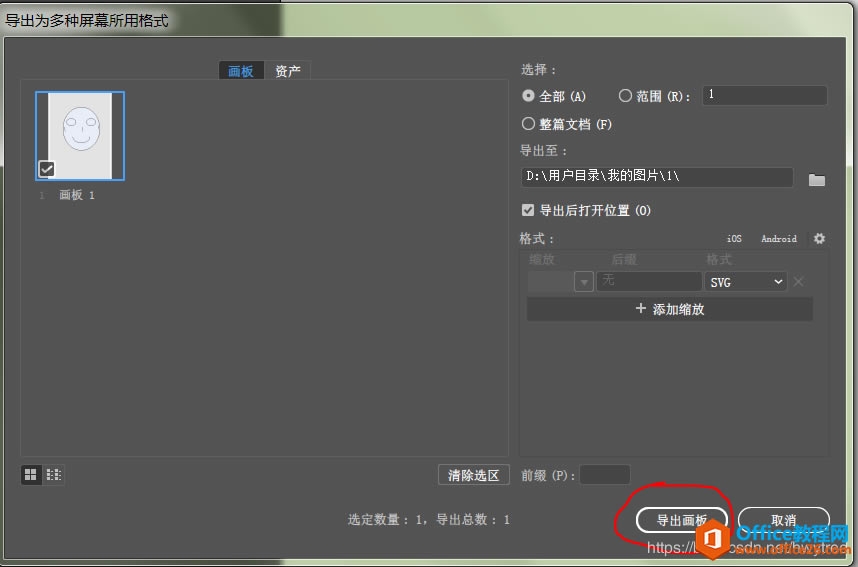

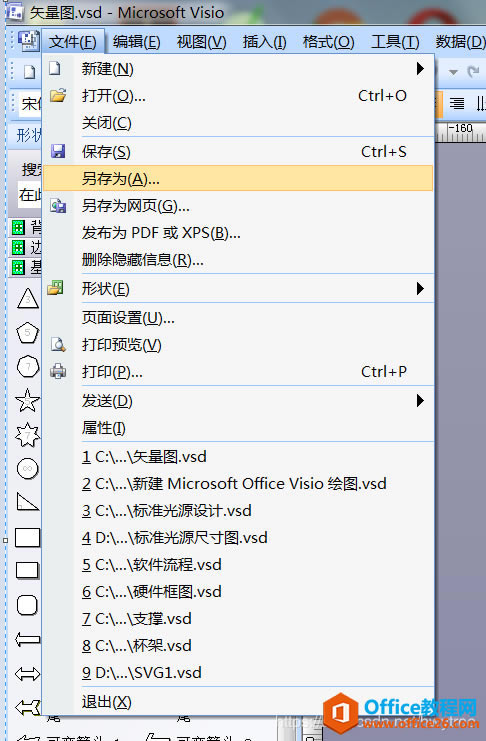

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件，是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表，可以促進對系統和流程的了解。 ?用Visio制作矢量圖及校正轉換 目標 通過Visio制作導出矢量圖，從而可以用在Electron工程中。 要解決的問題 用Visio導出的矢量圖，常常會出現格式兼容問題，即便用瀏覽器打開也不能正確顯示。 解決方式 引入AdobeIllustratorCC矢量工具，對輸出格式進行調整，完成校正。 實施步驟 1.在Visio里畫上圖形  2.在Visio里導出矢量格式文件 選擇“另存為”  選擇.svg矢量格式保存  用Chrome打開，如果顯示不出來(如下類似的錯誤報告)，則需要進行校正。 3.在AdobeIllustratorCC里校正  在AICC里打開Visio導出的.svg文件  選擇導出方式  設置導出的目錄和格式  點擊藍色部位的設置按鈕，對svg文件的輸出格式進行設置  圖像選型，選擇“嵌入”后“存儲設置”  最后“導出畫板”，則輸出的.svg文件是校正后的文件，用Chrome打開可見。 如何利用Visio制作矢量圖及校正轉換的下載地址：Visio幫助您創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。 |
