如何運用Visio畫繪制工業控制系統圖

?工業控制系統

包括用于旋轉電機、半導體、固態設備、開關、繼電器和變壓器等模具。

操作步驟如下：

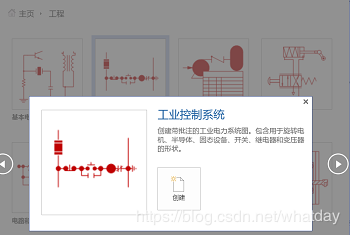

1.點擊新建->類別-工程-工業控制系統-創建。

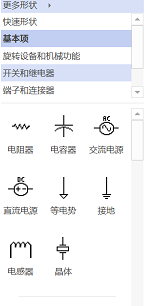

2.該模板包括了基本項、旋轉設備和機械功能、開關和繼電器、端子和連接器、變壓器和繞組、傳輸路徑等模具。

3.添加材料，給材料添加端子，并且連接端子，（添加傳輸路徑、接合點、接合點/交叉點等形狀）。

4.添加繼電器觸電、晶體、接地等形狀，并用接合點和傳輸路徑連接。

?
