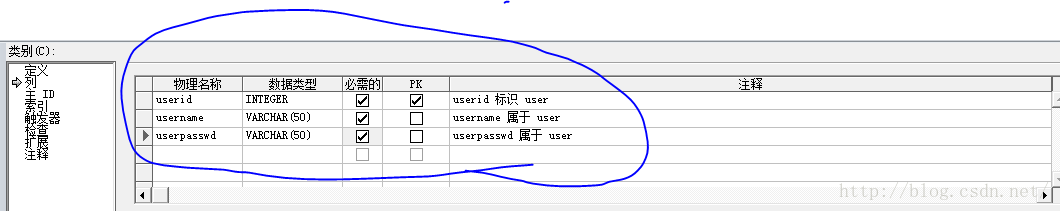

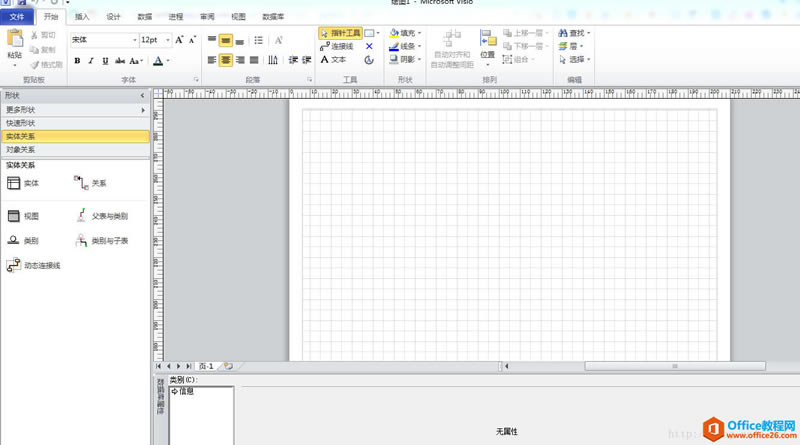

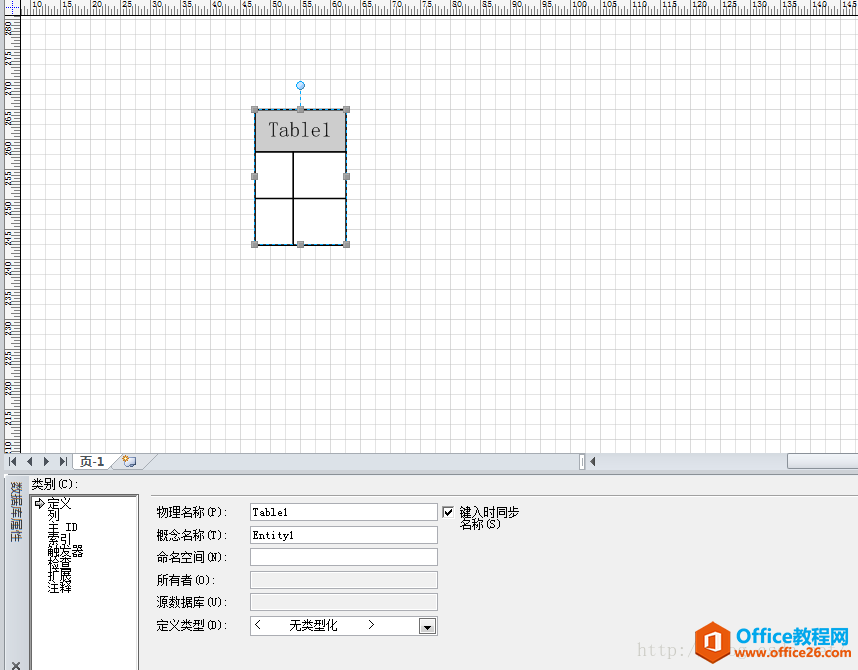

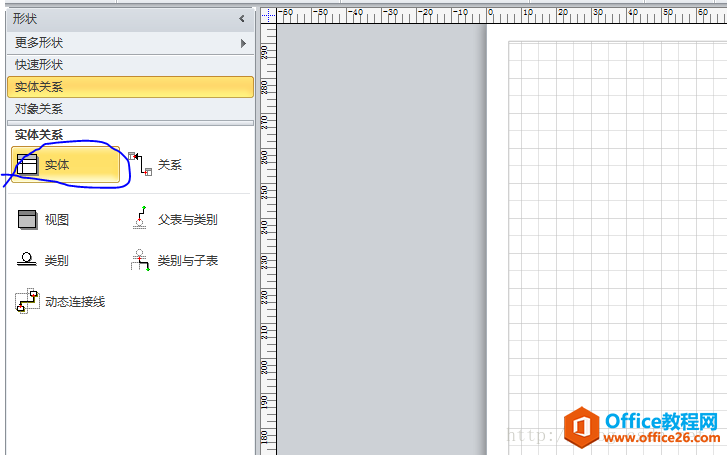

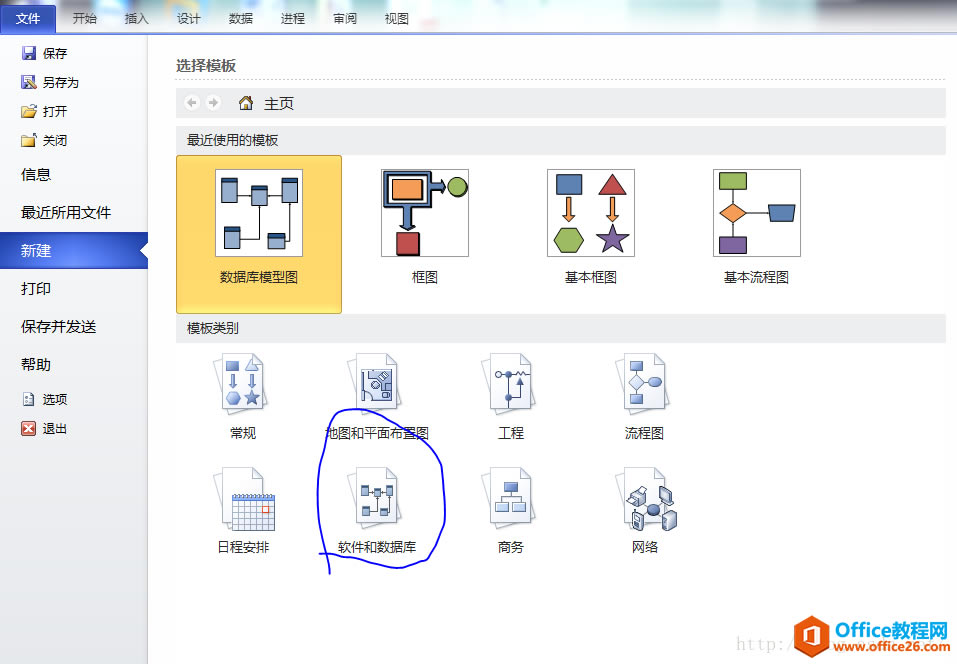

Office Visio 是Office軟件系列中的負責繪制流程圖和示意圖的軟件，是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。使用 Office Visio 圖表，可以促進對系統和流程的了解。 這個星期由于項目的進度需要加緊，師兄讓我把設計的數據庫用visio制作出來供他修改，由于之前沒有使用過visio這個工具，所以現在來學習一下。 一、新建vsd文件 打開visio，然后點擊左上角的文件，然后點擊如下圖的新建，接著選擇模板類別的“軟件和數據庫”。  選中上圖藍色線條i圈出的圖標之后，可以看到下圖，然后選中下圖藍色線條圈出來的“數據庫模型圖”。  然后成功建立了一個vsd文件。  二、繪制數據庫模型圖? ?選中下圖藍色線條圈出圖標：按住鼠標左鍵拖動至右方表格中  按住鼠標左鍵拖動至右方表格中  然后按照自己設計的數據庫表填寫相應信息，下圖為填寫表名。  下圖為填寫列的相應設置：  然后保存，一個簡單的數據庫模型圖就建立了。 Visio幫助您創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。 |
