如何運用Office Visio 畫 繪制ER圖

1、E-R圖也稱實體-聯系圖(Entity Relationship Diagram)，提供了表示實體類型、屬性和聯系的方法，用來描述現實世界的概念模型。

它是描述現實世界概念結構模型的有效方法。是表示概念模型的一種方式，用矩形表示實體型，矩形框內寫明實體名；用橢圓表示實體的屬性，并用無向邊將其與相應的實體型連接起來；用菱形表示實體型之間的聯系，在菱形框內寫明聯系名，并用無向邊分別與有關實體型連接起來，同時在無向邊旁標上聯系的類型（1:1,1:n或m:n）。

2.成分：
在ER圖中有如下四個成分：

矩形框：表示實體，在框中記入實體名。

菱形框：表示聯系，在框中記入聯系名。
橢圓形框：表示實體或聯系的屬性，將屬性名記入框中。對于主屬性名，則在其名稱下劃一下劃線。

連線：實體與屬性之間；實體與聯系之間；聯系與屬性之間用直線相連，并在直線上標注聯系的類型。（對于一對一聯系，要在兩個實體連線方向各寫1； 對于一對多聯系，要

在一的一方寫1，多的一方寫N；對于多對多關系，則要在兩個實體連線方向各寫N,M。)

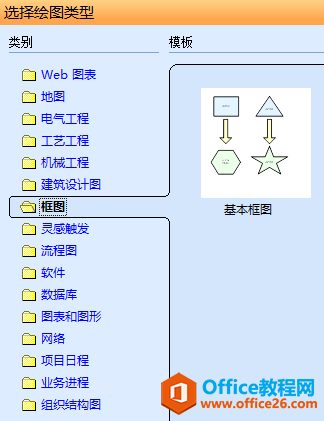

一、首先將我們所要用的形狀建立一個新的模具，命名為ER圖，選擇框圖，基本框圖

二、插入橢圓，矩形

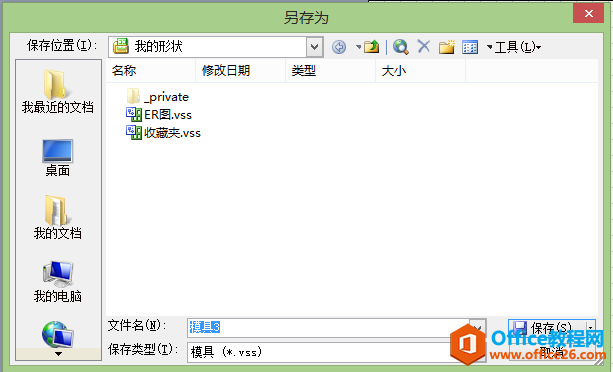

保存為ER圖

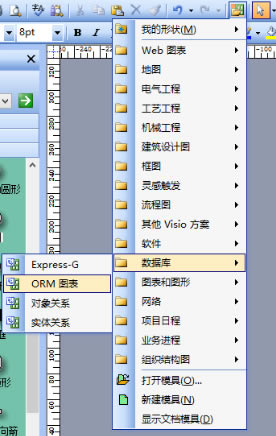

三、直線，數據庫的ORM

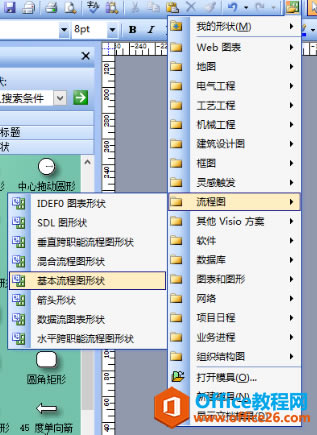

四、菱形，基本流程圖

接下來就可以開始繪制ER圖

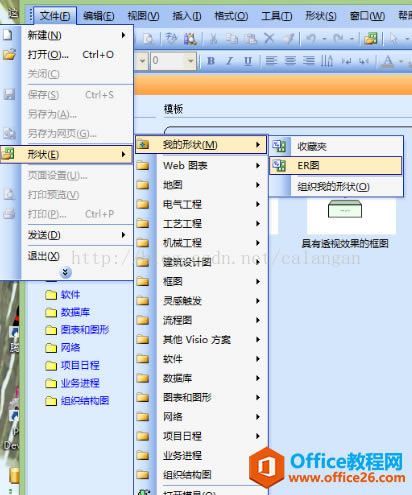

點擊文件——新建——我的形狀——ER圖（新建的模具）

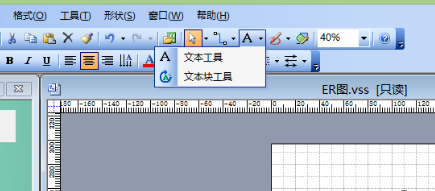

打開后將形狀按住左鍵拖到繪圖頁上即可，添加相應的實體矩形框，屬性橢圓框，實體—實體之間的聯系用直線，一對多，多對多，多對一的添加可以通過文本工具,在直線外側添加；也可以直接雙擊直線中間的小框，小框自動放大，添加相應數據。

最后就是保存的問題：點擊文件，另存為，填寫文件名，文件類型可以選擇普通的“jpeg”，但這樣保存以后就不可編輯了。建議再保存一份vsd格式的繪圖工程文件以便日后修改。這樣做完的ER圖是一張圖片，方便使用。
