運用Visio轉換成pdf圖形時的注意事項

我們在寫畢業論文的時候，通常會畫一些流程圖之類的圖形，這類圖形通常需要手工繪制，而不是像數據分析圖之類的，有現成的數據分析軟件R、Python等可供自動繪制。我經常采用的手工繪制軟件就有Visio。今天我要講一講利用Visio將畫好的流程圖轉換成eps或者pdf格式時出現的陷阱。

1 忘記選中當前頁面

?

當你畫好圖后，你也許會迫不及待地點擊轉換按鈕，直接轉換成pdf或eps格式，殊不知你講整個Visio環境下的圖都轉換了，造成最后的圖形文件比較大，而插入到LATEXLATEX中后，運行結果又往往顯示為你需要的那張圖片，從而該錯誤就被隱藏了。

1.1 錯誤做法

?

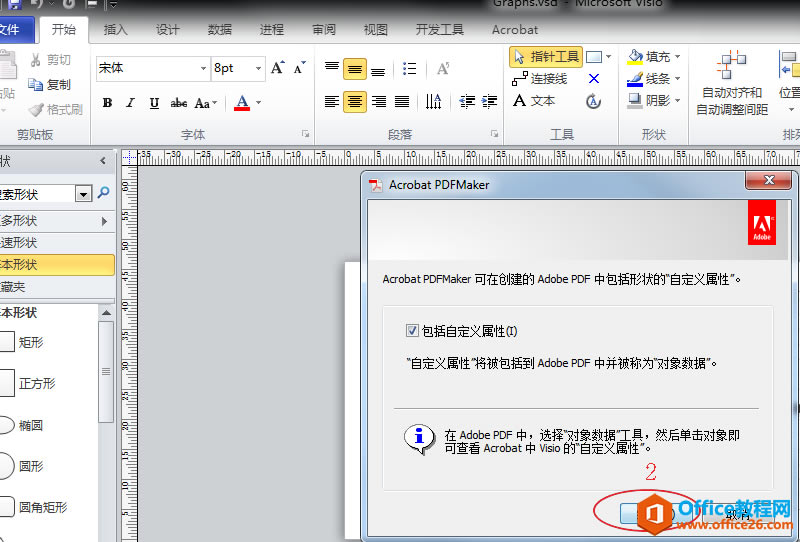

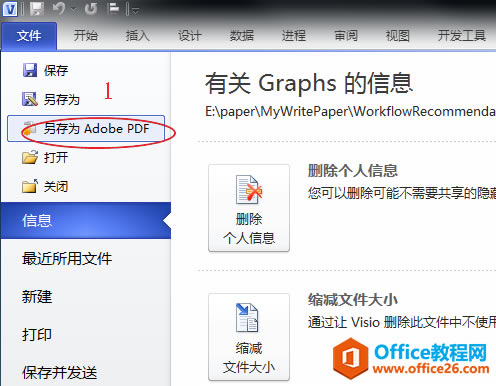

下面截圖描述的轉換流程會將整個Visio環境下的圖形轉換過去。

1.2 正確做法

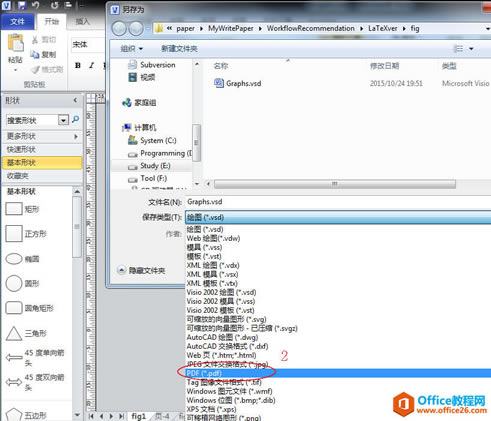

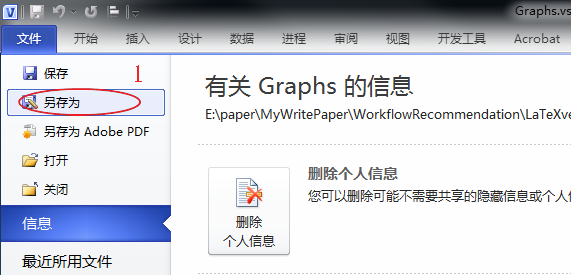

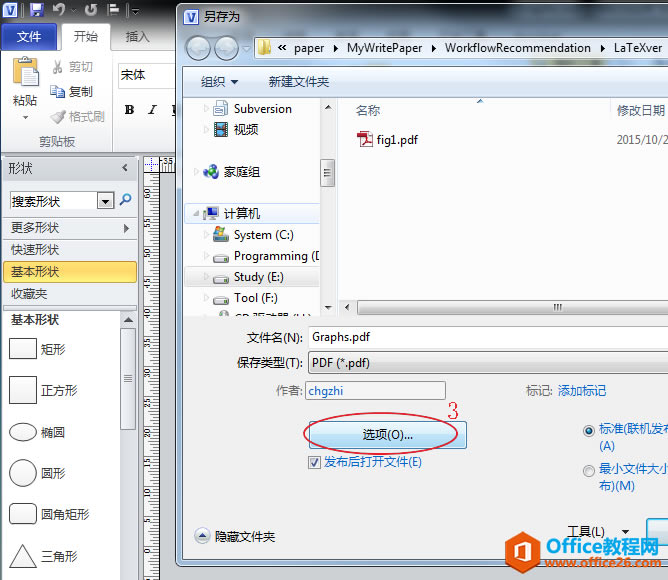

下面截圖描述的流程是轉換圖片格式的正確做法：

?

對于我畫的圖的情況，正確做法轉換后的文件大小為19k，而上面錯誤做法轉換后的文件大小為270k，兩者相差的太多了。

2 使用Adobe acrobat進一步編輯圖片帶來的陷阱

我發現上面正確做法轉換成的pdf圖形上、下、左、右有些空白，想把它們去除。于是，我利用Adobe acrobat軟件進一步編輯，將空白部分裁剪 (Crop)掉，卻發現最后文件變為23k了，在LATEXLATEX運行得到的結果也變差了。我不知道為什么會出現這種狀況，可能

是我的acrobat版本的問題吧。

我也在探索有什么更好的軟件，能夠更好的畫流程圖，支持矢量圖形間的各種格式的轉換。可能我對Visio的使用還是不太了解，雖然功能強大，總感覺缺點什么。

那么，從Visio轉換過來后，就最好不要用acrobat進一步編輯了。

上面講解的情況，對轉換成eps文件也適用。對eps文件，上面的Visio環境下所有圖片都轉換過去的陷阱更隱蔽，如果你沒有很好的eps文件瀏覽軟件的話。還是要好好探索好的流程圖繪制軟件。
