手把手教你使用 visio 繪制產品流程圖

讓大神手把手教你使用visio 2013繪制產品流程圖，你準備好了嗎？廢話不多說，Let'sgo！

1.打開wisio 2013后，將左側形狀區域切換到基本流程圖形狀，如下圖：

?

如果找不到基本流程圖，可以在上方的搜索按鈕中進行搜索，也可以點擊更多形狀進行查找。

2.選中左側的流程形狀，將其拖拽到紙張畫布區域。如下圖：

?

3.雙擊畫布中的流程形狀，進行寫入文字，同時可以調整文字的字體大小、顏色等。如下圖：

?

4.在開始菜單/工具/線條（指針工具右側）中，選擇線條，如下圖：

?

5.在畫布中的開始形狀的下方畫直線，如下圖：

?

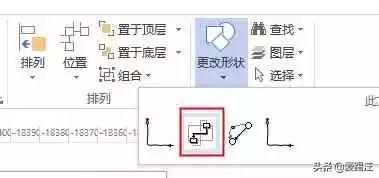

畫完直線后，在“更改形狀”中選擇“動態連接”選項，如下圖：

?

此時直線變成了箭頭，如下圖：

?

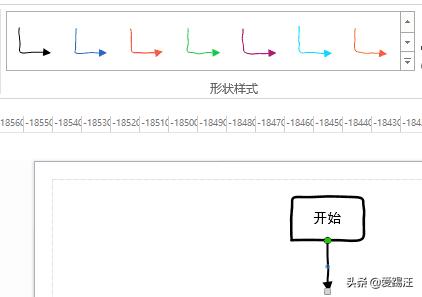

6.選中箭頭，在形狀樣式區域可以調整箭頭的樣式，如下圖：

?

7.同理，從左側繼續拖入一個判斷流程至畫布中箭頭的下方，并雙擊寫人文字“驗證”，同時調整字體，如下圖：

?

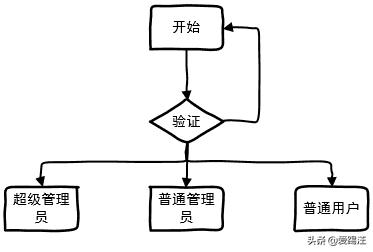

8.繼續從左側形狀區域拖動流程形狀至畫布中，將剩下的流程圖畫好，所有的線條采用的都是動態連接線，如下圖：

?

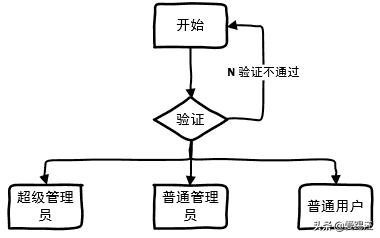

9.加上線條上的文字說明，雙擊線條，寫入文字“N驗證不通過”即可，如下圖：

?

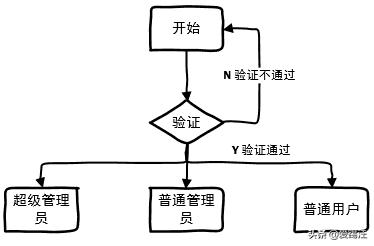

10.也可以從工具區單擊“文本”，在需要寫入文字的地方拖動即可出現文本框，寫入相應的文字，例如，寫入“Y驗證通過”，如下圖：

?

好了，使用visio2013畫的一個完整的產品流程圖就完成了，本次分享就結束了，不難吧！希望對大家有幫助。
