visio 繪制機柜接線圖 案例圖文教程

弱電行業在工作中需要繪制系統的屏內接線圖、屏間接線圖以及系統拓撲圖，完善專業基礎圖紙和資料。同時對機房中的各類標簽進行整理，實現規范化。

可以利用Visio的電子圖形制作。制作出每個屏的正視圖和后視圖。特點是與實際服務器、交換機等設備的正視后視面板相同，按照實物大小進行等比例縮放，打印出的圖直觀，并且對于作圖者上手快，易于入門。

舉例如下：

一、創建圖紙

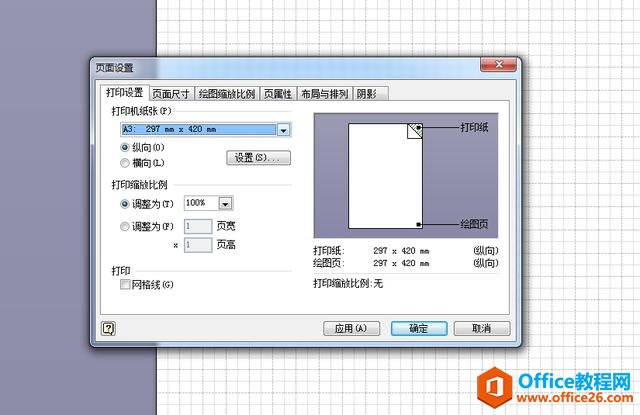

在VISIO中新建一個圖，點擊文件中的頁面設置，就是我們將來要用多大的紙張來打印，那就設置頁面是多大的。本次設置為A3紙。橫向和縱向也要設置好。

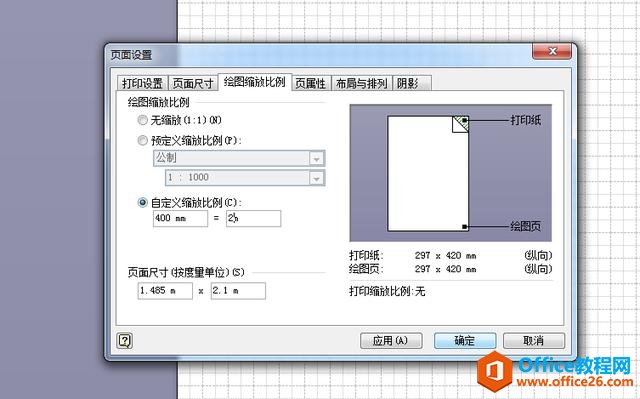

二、設置繪圖縮放比例

這步類似于地圖，就是設置比例尺。A3紙的長是420mm，考慮留有頁邊距，所以取400mm。標準機柜一般是2米高，600毫米寬。所以取繪圖比例為400mm=2m，這樣可以有效的對圖形尺寸進行縮放。

以上兩步非常重要，往往被繪圖者忽視。有的繪圖者直接繪圖，繪制完之后，到打印圖紙時發現，比例不合適，再進行調整，非常困難，甚至需要重新繪圖。所以，一定要在開始的時候設置好紙張大小和繪圖比例。

三、選擇形狀模具

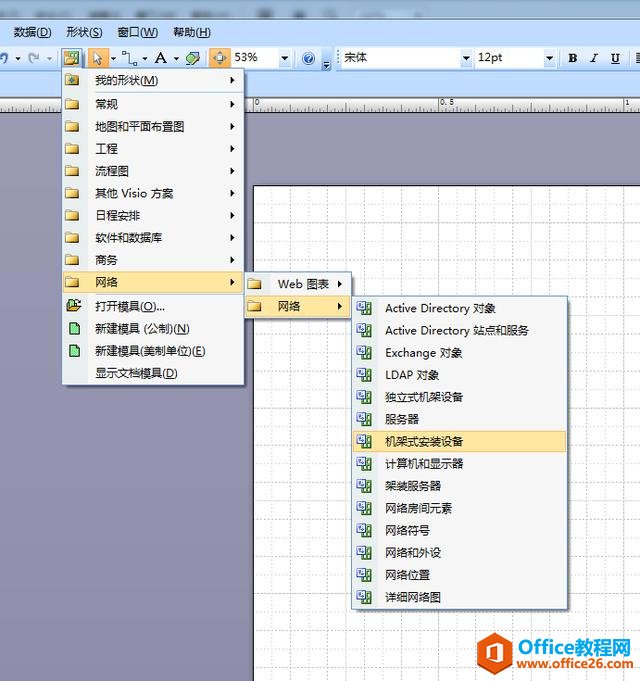

點擊VISIO工具欄上的，形狀按鈕，選擇網絡>網絡>機架式安裝設備，在左側添加形狀工具欄。如下圖所示：

四、拖放機柜

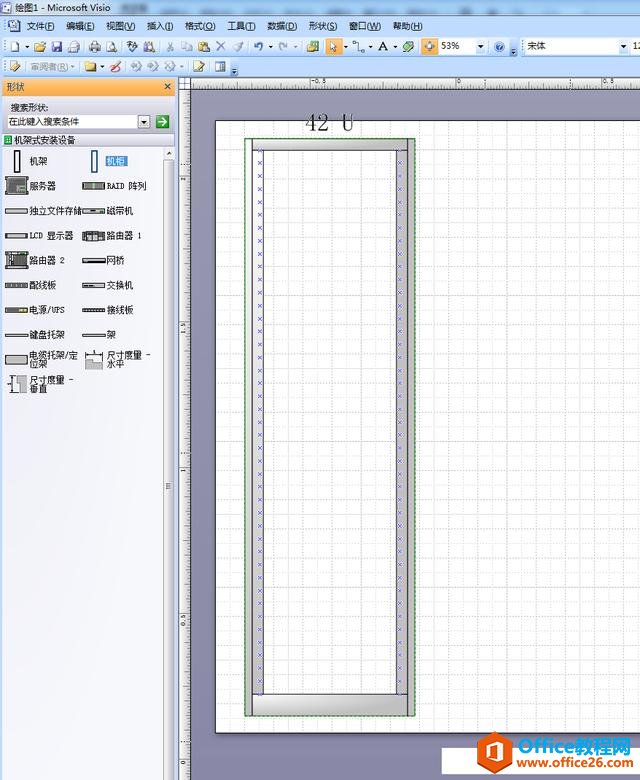

點擊左側的機柜形狀，然后拖動到右側的畫布上。如下圖所示。

可以看到，由于比例合適，在機柜的上端直接顯示出42U。放置好之后，可以調節高矮，改變U數。同時，在下部的狀態欄上會顯示出實際的機柜大小。機柜上有藍色×形的連接點，以便連接設備。

五、拖放設備

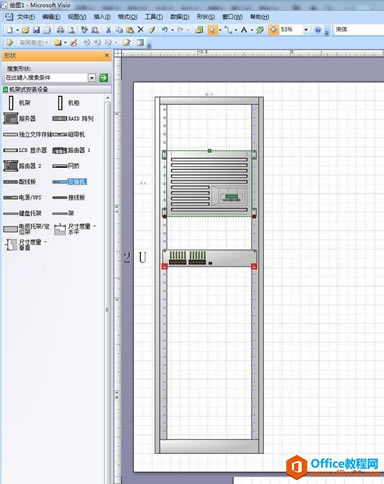

可以將左側的需要圖形拖動到右側的機柜上，注意當連接點對齊的時候，會出現紅的方框，這樣就可以松開鼠標左鍵，放置設備了。

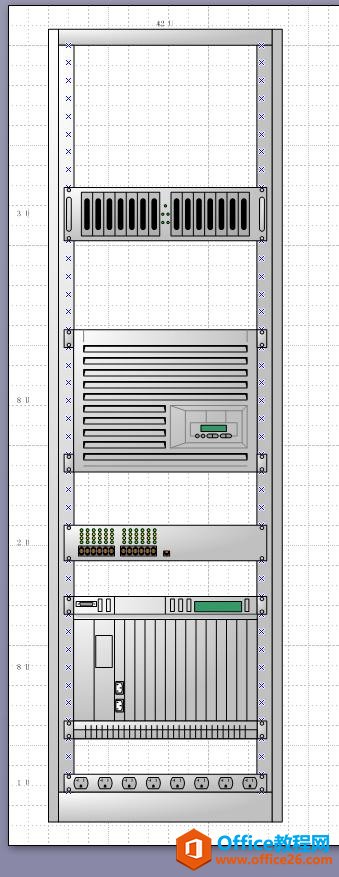

成品如下圖。

六、實際工作中更高要求的圖

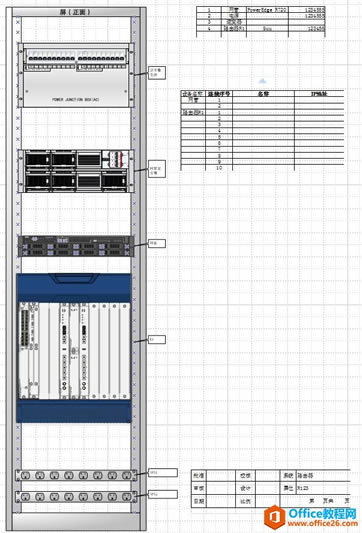

由于工作中有更多的要求，所以添加設備列表、連接網線標簽列表及繪圖信息列表，并且一個屏有正視圖和后視圖，實際的設備模具也是對應設備的面板。如下兩圖所示。
