Visio 是一個強大的繪圖軟件, 在IT行業及領域中經常會用到, 用于處理流程環節可視化處理與分析和交流。

并且能夠創建具有專業外觀的圖表，以便理解、記錄和分析， 這篇我們講解Visio的一些相關運用！

Office Visio 是office軟件系列中的負責繪制流程圖和示意圖的軟件，是一款便于IT和商務人員就復雜信息、系統和流程進行可視化處理、分析和交流的軟件。

使用具有專業外觀的 Office Visio 圖表，可以促進對系統和流程的了解，深入了解復雜信息并利用這些知識做出更好的業務決策。

Microsoft Office Visio幫助您創建具有專業外觀的圖表，以便理解、記錄和分析信息、數據、系統和過程。

大多數圖形軟件程序依賴于結構技能。

然而，在您使用 Visio 時，以可視方式傳遞重要信息就像打開模板、將形狀拖放到繪圖中以及對即將完成的工作應用主題一樣輕松。

Office Visio 2010中的新增功能和增強功能使得創建 Visio 圖表更為簡單、快捷，令人印象更加深刻。

一、線條篇

1. 打開Visio文件，我們在功能區域的最上方會看到很多的功能，在如圖標注位置，是手工畫圖區域，這塊區域的功能基本上都可以手工操作。

2.點擊方框旁邊下小三角，出現一個小框，里面就是我們可以手工繪制的各種圖形，我們可以根據自己的需要來進行選擇。

3.在繪圖區域，我們選中自己的線條，上方區域有個線條的樣式，這里面是可以修改自己剛剛所畫線條的樣式，小編這里選擇幾個樣式。

4.還是在屏幕的上方，在白色鼠標指針下面，那個功能是手工繪制箭頭。選中后直接在繪制箭頭。

5.上面是最基本的線條與箭頭的畫法，還有一種是通過其他模版里面尋找箭頭，直接拖入到自己的繪圖區域即可。其實，第一種方式已經完全滿足使用了。

6.還有一種方法是在Visio中有模版提供箭頭圖, 具體位置見圖示, 直接選中需要的箭頭拖動到繪圖區域即可.

二、圖形篇（刪除）

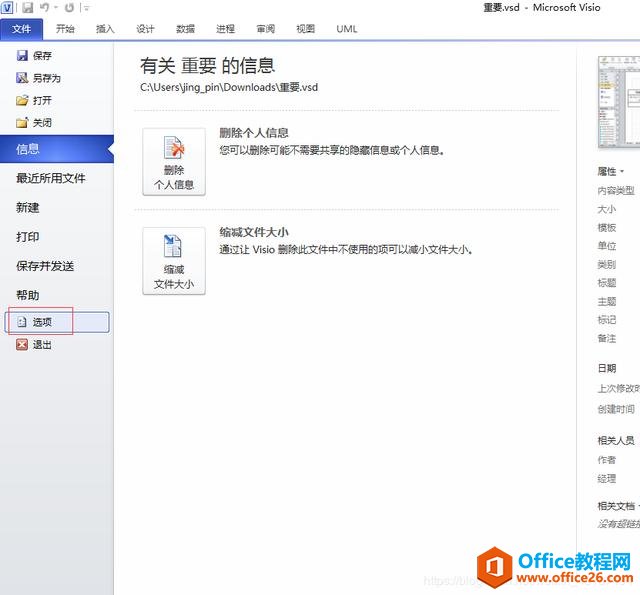

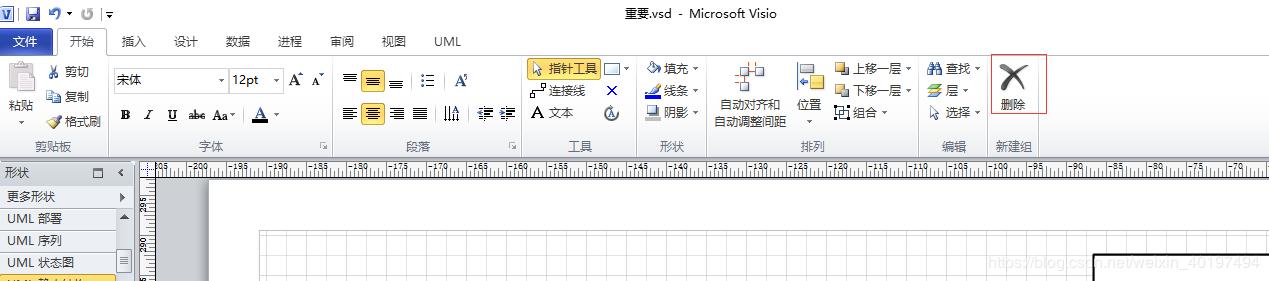

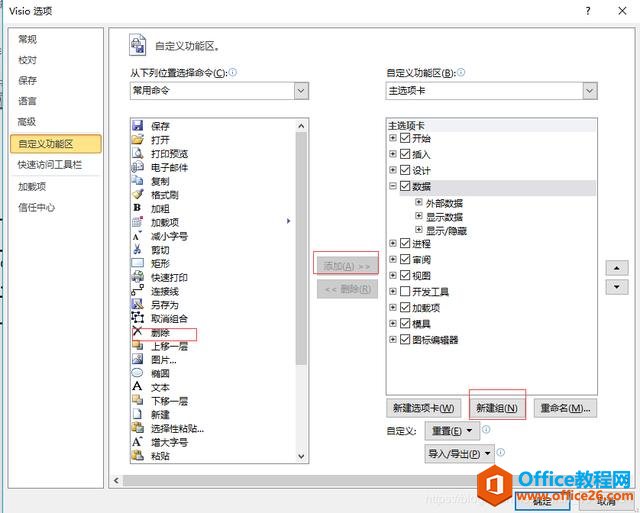

發現delete不起作用，只能每次用剪切，其實可以調出來

三、形狀的剪切、聯合、組合、拆分、相交、剪除功能

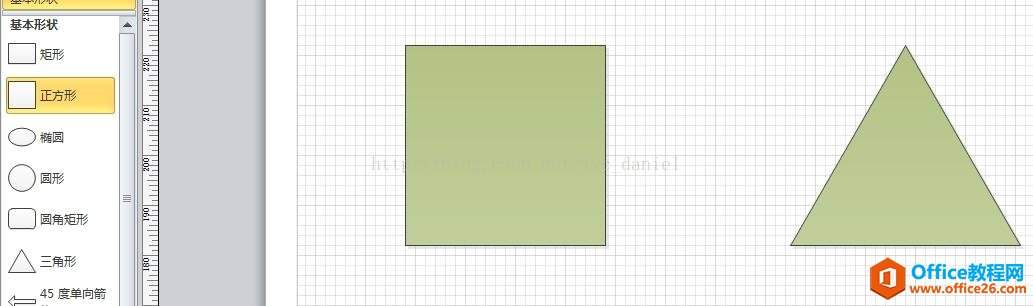

1. 打開Visio2010，打開一個空白頁，在基本形狀中拖入一個正方形和一個三角形。

2. 在開始欄中，選擇直線。

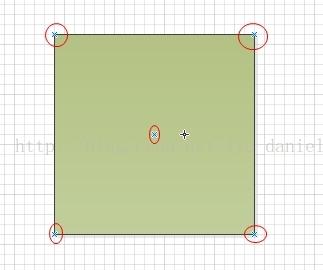

3. 鼠標在兩框圖上活動，可以看出兩框圖默認連接點個數及其位置。

移動演示（移動正方形框圖右上角連接點）

1. 點擊開始欄中連接點圖標，此時鼠標前部會出現“x”形

2. 將鼠標放在正方形右上角連接點上，箭頭變成十字箭頭時即可拖到。

刪除演示（刪除正方形框圖右上角連接點）

1. 點擊開始欄中連接點圖標，此時鼠標前部會出現“x”形

2. 左鍵點中要刪除的連接點，此時連接點變成粉紅色。

3. 按delete鍵即可刪除該連接點

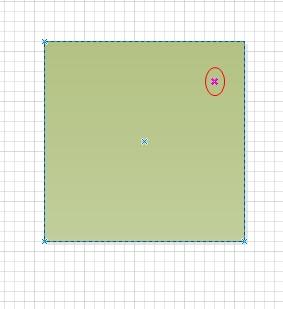

添加連接點演示（將正方形框圖右上角已刪除連接點再添加上）

1. 點擊開始欄中連接點圖標，此時鼠標前部會出現“x”形

2. 左鍵點中正方形（如果在圖形上添加連接點，就 必須點中該圖形）

點中后的框圖邊緣會變成虛線

3. 按住Ctrl鍵，在正方形右上角出點擊左鍵，即可添加一連接點

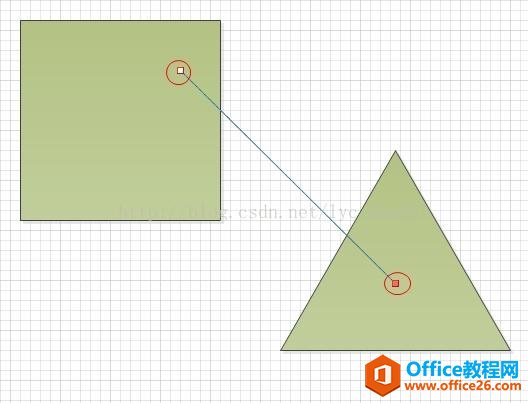

經連接點連接在一起的兩圖形，無論怎么移動總能保持連接狀態。

Visio小技巧：

1.shift加方向鍵,實現微小移動

2.直線交叉不打彎，選中直線，點格式，行為，連接線，選從不

3.鍵盤的Shift同時用鼠標拖動，可以調節選中節點及其相關線的位置及角度；

鍵盤的Ctrl同時用鼠標拖動，可以調節選中節點的位置及角度。

4.ctrl+alt,放大局部

5.所選形狀向左旋轉（“形狀”菜單，“旋轉或翻轉”子菜單，“向左旋轉”）。Ctrl+L

將所選形狀向右旋轉（“形狀”菜單，“旋轉或翻轉”子菜單，“向右旋轉”）。Ctrl+R

水平翻轉所選形狀（“形狀”菜單，“旋轉或翻轉”子菜單，“水平翻轉”）。Ctrl+H

垂直翻轉所選形狀（“形狀”菜單，“旋轉或翻轉”子菜單，“垂直翻轉”）。Ctrl+J

Visio之取消自動對齊與粘附：（經常遇到）

在畫visio圖時，經常會出現箭頭因為自動黏附總是對不準，圖形因為自動對齊不能自由移動的情況，這是因為開啟了自動對齊與粘附功能。

可以通過以下兩個方法關掉：

- alt+F9 去掉對應的勾選

- 在視圖-視覺選項卡的右下角小箭頭點開，與上面的方法是一樣的。

Visio怎么取消自動吸附：

畫圖的時候同時按下Shift+Alt即可

不能使用方向鍵的解決方法:

用visio畫圖的時候，一般使用方向鍵，可以緩慢的移動圖形對象，適用于需要對齊或者微調的場合。

但是有時候因為按了小鍵盤的scroll lock而不能正常使用。

解決的兩個辦法：

a，打開輸入法的軟件盤，按一下軟件盤上的scroll lock按鍵；

b，部分筆記本有快捷鍵，Fn+C就是替代的按鍵。
