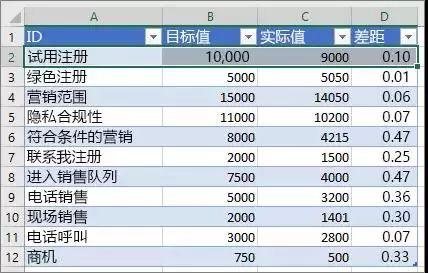

首先，創建一組 Power BI數據，并確保有一列唯一標識每一行。該列將用于映射到Visio圖表中的形狀。如下圖，還可將“目標值”、“實際值”和“差距”列中的值顯示為鏈接到各形狀的“數據圖形”字段。

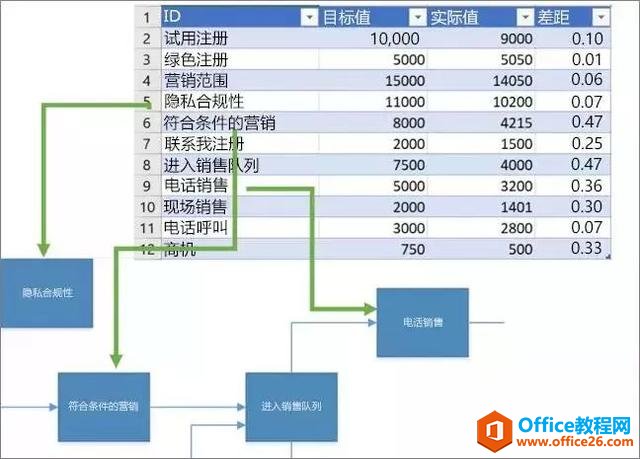

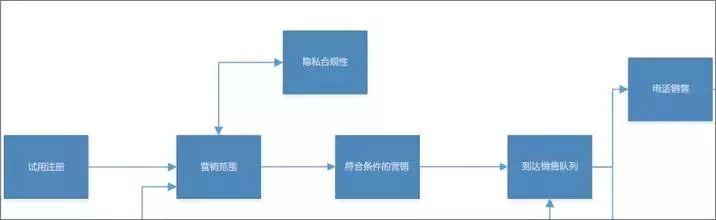

其次，確保要鏈接到圖表中Power BI數據的Visio形狀具有唯一文本或形狀數據，該文本或數據可將Power BI數據映射到圖表中的形狀。

稍后還可在自定義視覺對象中添加和編輯映射。

提示: 通過轉到“設計”選項卡|“大小”|“適應繪圖”，可刪除圖表中的畫布空白。

創建

接下來，我們將Visio自定義視覺對象導入Power BI報表。創建一個新的報表，在新報表中單擊Power BI可視化窗格中的省略號(...) 按鈕，然后從菜單選擇“從存儲導入”。搜索Visio，然后單擊“添加”。新的Visio自定義視覺對象在可視化窗格中顯示為圖標。

插入

• 單擊Visio自定義視覺對象將它添加到報表畫布。

• 在“字段”窗格中，選擇唯一標識Visio形狀的Power BI 字段，并將其添加到“ID”部分。

• 在報表畫布上，輸入Visio圖表的URL。如果不確定要使用的 URL，請新打開一個瀏覽器標簽，找到保存在OneDrive forBusiness或 SharePoint Online中的圖表，復制該URL，然后將其粘貼到PowerBI報表畫布上的“輸入文件URL，打開Visio圖表”文本框中。

注意: Visio 圖表的 URL 字符串必須包含“WopiFrame.aspx”參數。

• 單擊“連接”。Visio圖表顯示在Visio自定義視覺對象中，鏈接到Power BI數據。

• 若要在“焦點”模式下查看圖表，單擊Visio自定義視覺對象中的省略號(...) 按鈕，然后在菜單中選擇“編輯”。

鏈接

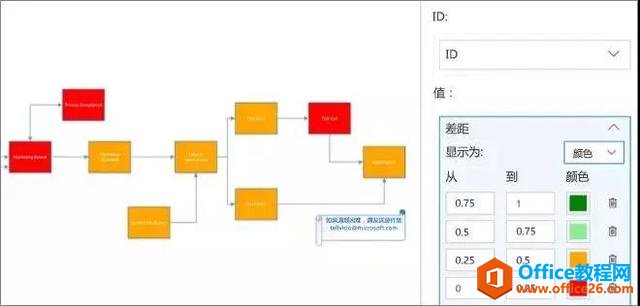

展開Visio自定義視覺對象右側的映射窗口。Visio 自定義視覺對象讀取圖表屬性或“形狀”數據，并使用映射的Power BI ID行自動鏈接到數據。會應用默認顏色，但用戶可使用自定義選項更改顏色。

可先單擊未鏈接的Visio形狀，然后單擊Power BI行，鏈接其他圖表屬性。

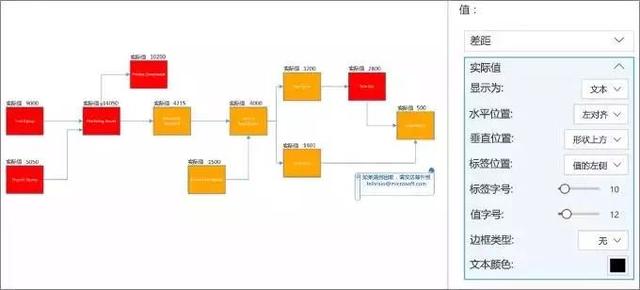

若要在圖表上添加其他Power BI列作為顏色或值，請選擇Power BI列，然后將其放在 Visio自定義視覺對象的“值”部分。

若要關閉“焦點”模式，請單擊“返回報表”。

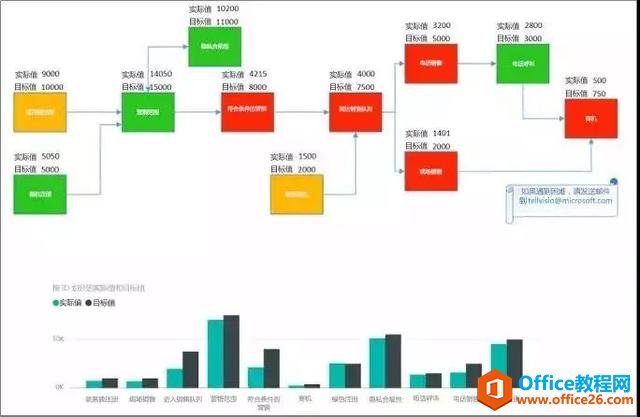

現在可將此報表固定到儀表板，并與團隊共享儀表板。

在Power BI中進行篩選時，Visio自定義視覺對象支持雙向交互。單擊Power BI視覺元素（例如條形圖中的條形）可自動縮放 Visio自定義視覺對象。

Power BI 發布到 Web

通過Power BI“發布到 Web”，可在線輕松嵌入互動式Power BI可視化，例如在博客帖子、網站、電子郵件甚至社交媒體中嵌入。Visio可視化支持Power BI的從Power BI發布到Web功能。

要執行此操作，請復制Visio文件的匿名共享URL，方法是轉到OneDrive for Business或SharePoint Online，然后單擊該Visio文件對應的“共享”。URL字符串將包含“/guestaccess.aspx?docid=”和“authkey=”參數。將此URL 粘貼到Power BI 報表畫布上的“輸入文件URL以打開Visio圖表”文本框（上面的第5 階段），然后遵循剩余步驟。

改進 Visio 可視化效果的頁面加載時間

Visio圖表中的形狀數量以及這些形狀的復雜程度（幾何圖形、底紋等）會影響PowerBI 中Visio圖表的加載時間。為改進頁面加載性能，請從Visio圖表中刪除所有不需要的形狀。還可以在“設計”選項卡上將應用的主題設置為“無主題”。

向大型Visio文件中的#圖層添加需要映射到Power BI數據中的形狀。另一種減少頁面加載時間的有效方法是向大型Visio文件中名為#或以#開頭的任何圖層添加需要映射到Power BI數據的形狀。如果圖表具有#圖層，則只有#圖層上的形狀可映射到Power BI數據。#圖層上的形狀數量越少，則頁面加載時間越短。

使用#圖層這一方法還有其他幾個有點：

• 支持復雜圖表–如果圖表中的形狀超過1000個，那么，如果將需要映射到Power BI數據的形狀移到#圖層，同時#圖層上的總形狀數量少于1000個，可獲得較好的效果。

• 完全保真的視圖效果–一些漸變和線條圖案不會按預期那樣呈現在Visio視覺對象中。如果這些形狀不需要映射到Power BI數據，可將其從#圖層中省略或刪除。Visio視覺對象會將 #圖層以外的所有內容以PNG格式呈現，這意味著視覺保真效果會更好。

打開或關閉自動縮放

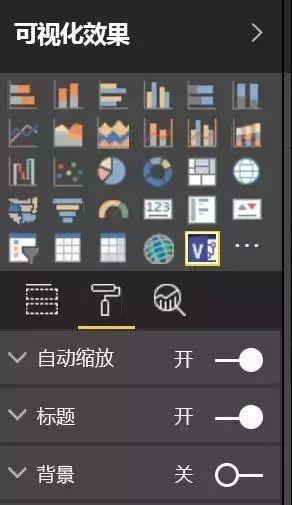

可通過在可視化效果窗格上將設置選項卡上的“自動縮放”開關設為“開”或“關”，更改選定形狀的“自動縮放”設置或在與其他視覺對象交互期間更改該設置。

此預覽版的重要注意事項

• Power BI中的Visio自定義視覺對象需要訪問你正在處理的Visio圖表，這意味著可能會出現登錄提示。如果無法通過單一登錄身份驗證訪問Power BI用戶登錄信息，則嘗試查看Power BI 報表的用戶可能會看到一則登錄提示，提示使用Visio自定義視覺對象進行身份驗證。

• 如果在通過Internet Explorer使用 Visio自定義視覺對象時仍然存在身份驗證問題，這可能是由于Power BI和SharePoint所在的Internet 安全區域不同。將Power BI域和SharePoint域添加到“Internet 選項”中的相同安全區域，然后再次嘗試使用Visio自定義視覺對象。有關詳細信息，請參閱更改Internet Explorer 11的安全和隱私設置。

• 刪除了從Visio桌面應用程序應用于Visio圖表的數據圖形，這樣Power BI便可應用自己的圖形。

• 你可能注意到了，Visio桌面應用程序和Power BI中圖表看起來有些不同。當圖表的樣式、主題和填充模式比較復雜時，就會出現這種情況。

• 不支持具有1000個以上形狀的大型圖表。

• 添加新形狀或刪除映射到Power BI數據的形狀時，如果生成的報表顯示不正確，請嘗試重新插入Visio自定義視覺對象并再次映射形狀。

• Power BI 報表服務器中不支持Visio自定義視覺對象。

• 如果將值字段設置為“不匯總”，那么單擊Power BI視覺對象不會反映Visio視覺對象的任何更改。

• 若要查看Power BI Windows應用中的Visio自定義視覺對象，請將設備升級到最新的Windows創意者更新。

• Visio 自定義視覺對象將只針對1個SharePoint Online服務器（其中Visio文件存儲在Power BI移動應用中）工作。

• Visio 視覺對象要求所使用的瀏覽器允許為 *.sharepoint.com 和*.powerbi.com（或公司的SharePoint和Power BI域）使用第三方cookie。
