Visio 使用默認有箭頭連接線的具體設置圖解圖文教程

Visio軟件，相信不少的伙伴們都在使用，不過你們曉得Microsoft Office Visio中是怎么使用默認有箭頭連接線嗎?今日為你們帶來的教程就是Microsoft Office Visio中使用默認有箭頭連接線的具體操作步驟。

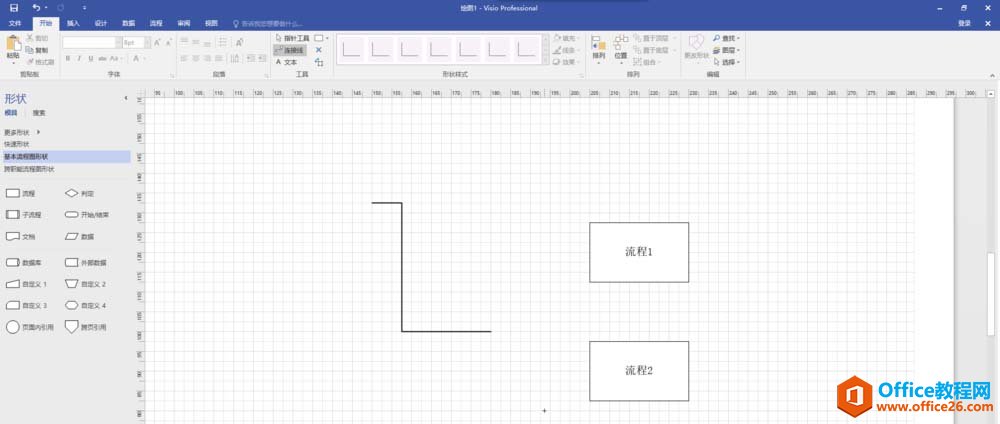

我們先打開Microsoft Office Visio軟件，新建一個基本流程圖形狀的文件，進入編輯界面。選擇開始-工具-連接線工具，在頁面中任意畫一條連接線。這是Visio2016默認的連接線，不帶箭頭。

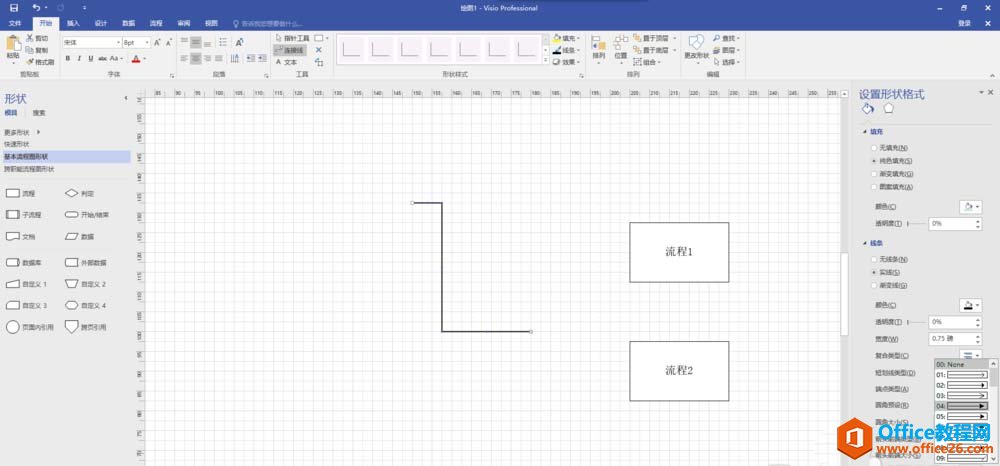

然后鼠標選中剛剛繪制的連接線，右擊連接線，選擇“設置形狀格式”。以設置末端縮進實心箭頭為例，在右側“設置形狀格式-線條-箭頭末端類型”中，選擇“05-縮進實心箭頭”。

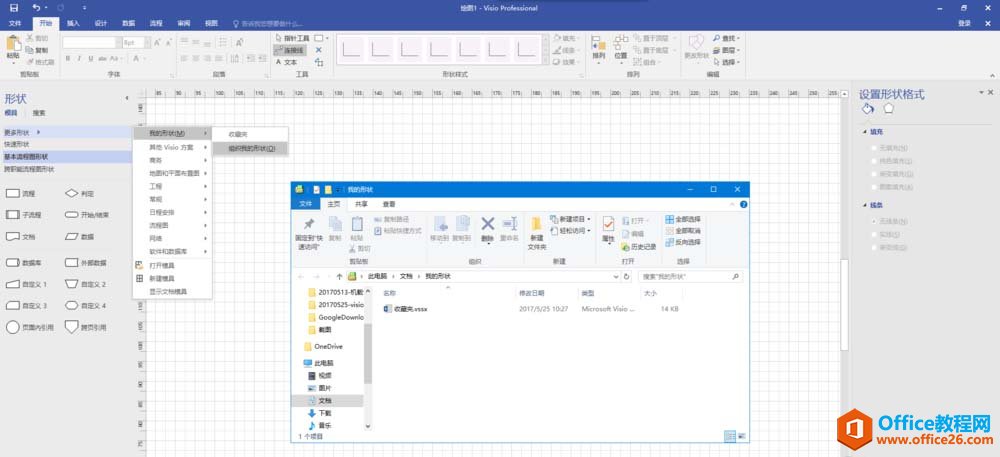

接著我們在頁面左側，選擇“形狀-模具-更多形狀-我的形狀-組織我的形狀”，彈出一個文件窗口，打開里面的“收藏夾.vssx”文件。

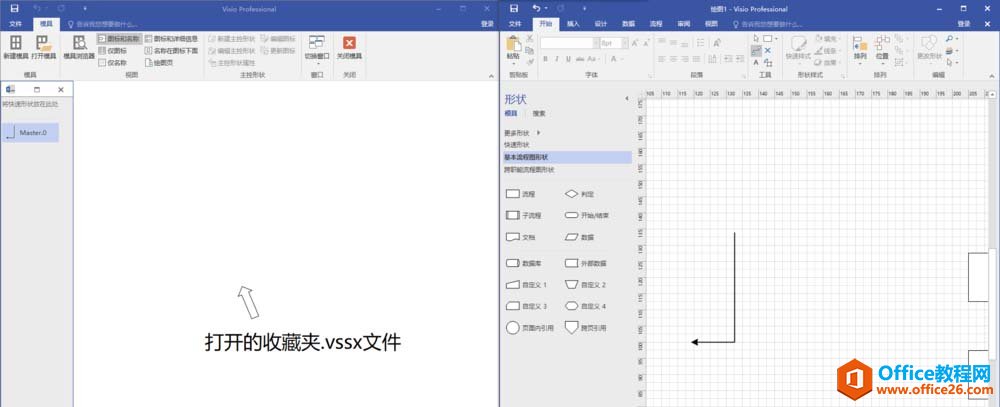

這時在打開的“收藏夾.vssx”文件中，選擇“模具-新建模具”。將之前新建流程圖文件中更改好的帶箭頭連接線復制到此處，可以看到“收藏夾.vssx”文件左側出現了帶箭頭的“Master.0”快速形狀，關閉文件選擇保存。(圖中是兩個窗口，左邊窗口是新打開的收藏夾.vssx”文件)

回到一開始編輯的基本流程圖文件，選擇頁面左側“形狀-模具-更多形狀-我的形狀-收藏夾”，頁面左側形狀欄中顯示出我們剛剛添加的帶箭頭形狀Master.0。先單擊開始-工具-連接線工具，再單擊此形狀Master.0，我們繪制的連接線就是全部是末端帶05型箭頭的了。

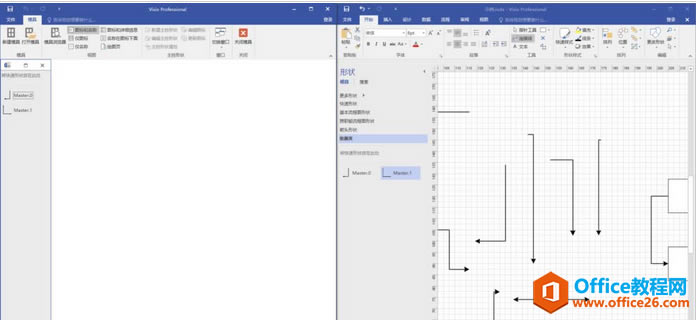

若是需要其他類型的連接線，可重復上述步驟，添加新的形狀。注意編輯“收藏夾.vssx”文件時要關閉軟件中頁面左側“形狀-模具-更多形狀-我的形狀”中打開的收藏夾。如圖所示，Master.1是新添加的首末兩端均帶有05型箭頭的新形狀，以此匯出的連接線均為此類型，不必再挨個連接線修改其形狀。(圖中左側窗口仍為編輯好的收藏夾文件，右側窗口是之后打開收藏夾的流程圖繪制文件，可自由在兩種箭頭類型連接線間切換)
