Visio 繪畫跨職能部門流程圖的詳細設置圖解圖文教程

你們的電腦上是不是也在使用Microsoft Office Visio軟件呢?不過你們了解Microsoft Office Visio中是繪畫跨職能部門流程圖嗎?以下文章內容就為你們帶來了Microsoft Office Visio繪畫跨職能部門流程圖的詳細操作方法。

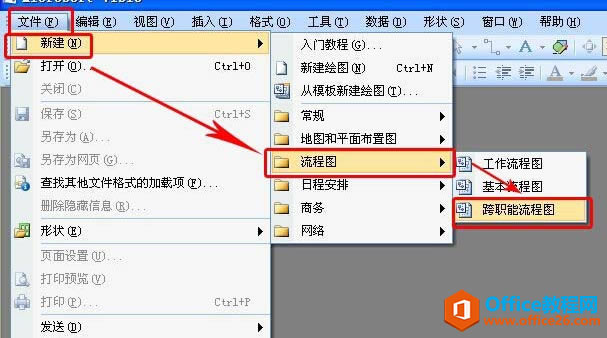

我們先打開Microsoft Office Visio軟件，點擊“文件”-“新建”-“流程圖”-“跨職能流程圖”，如下圖示：

可以根據需要，選擇是垂直豎圖還是橫圖，下面“帶區的數目”可以定義參與的職能部門數量，默認是1個的，可以后期自己增加。如下圖示：

若是上一步沒有填寫帶區的數目，可以在形狀區拖動“職能帶區”到編輯區，如下圖示：

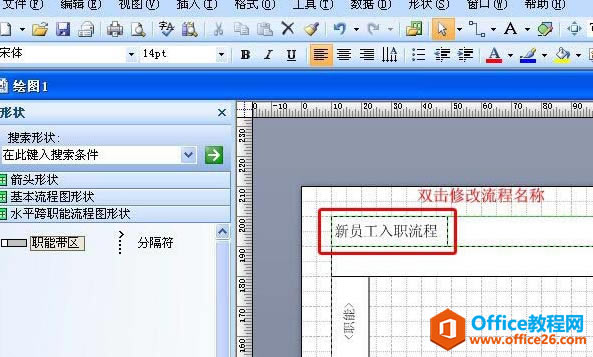

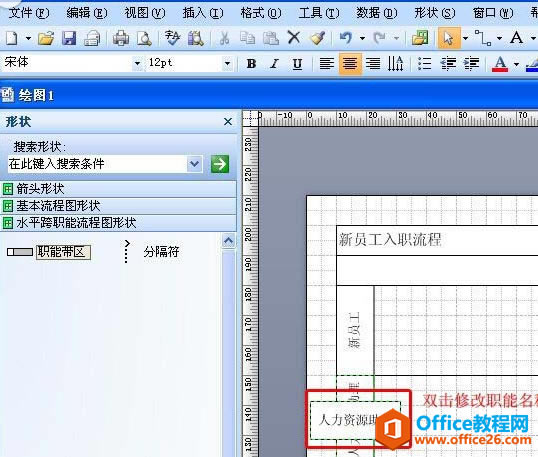

然后雙擊圖框里面的文字可以修改內容，如：將流程圖名字改為：新員工入職流程。如下圖示：

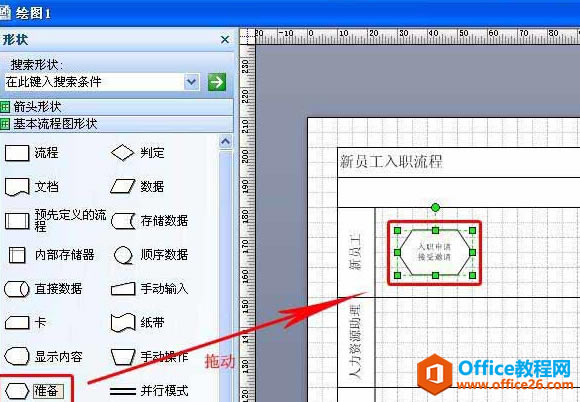

接著點擊“形狀”區域的“基本流程圖形狀”可以添加基本流程圖各種形狀到編輯區當中。基本流程形狀內的文字也可以同上一步雙擊進行修改。如下圖示：

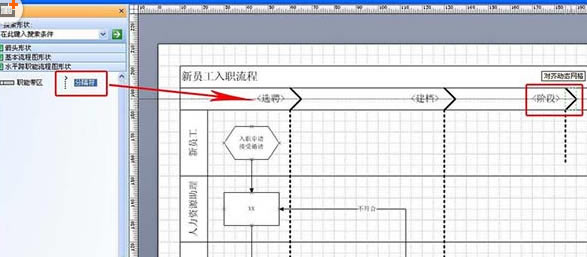

流程進展的階段可以進行劃分，通過拖動形狀區域內的“分隔符”到編輯區就可以實現，如下圖示：

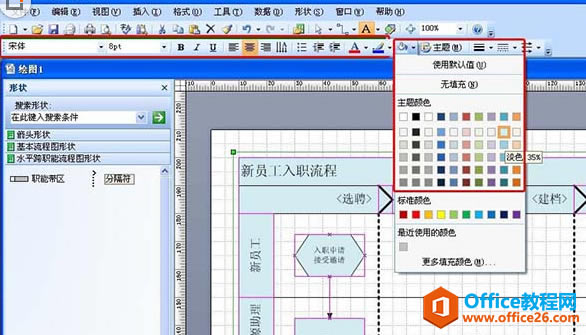

按照上面菜單區可以填充框體顏色、線條顏色和修改字體，利用好這些功能，流程圖就會變得非常漂亮。

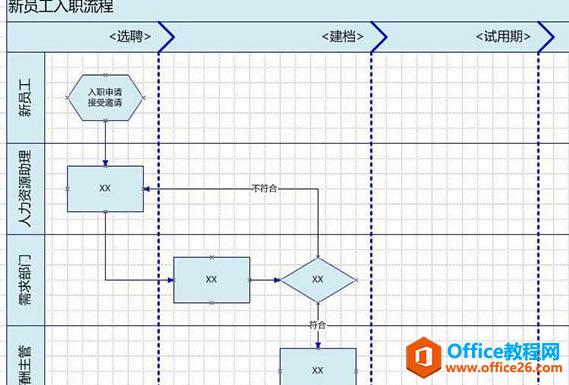

以下效果為微軟雅黑字體、淡藍色框體和深藍色線條。看起來還不錯。
