Visio 制作跨職能流程圖的詳細步驟

一些親們使用Visio 卻還不會制作跨職能流程圖，而本節就介紹了Visio 2003制作跨職能流程圖的詳細步驟，還不會操作的朋友就跟著小編學習一下吧，希望對你們有所幫助。

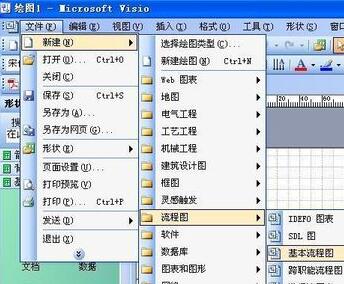

　　先從選“程序”、選單擊鼠標左鍵，打開visio 軟件界面;選“跨職能流程圖 單擊鼠標左鍵，打開“跨職能流程圖”界面;

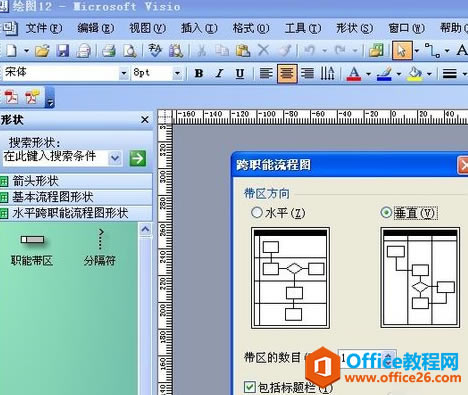

　　跨職能流程對話框。在“帶區方向”界面中選“垂直”，再按“確定，進入“流程圖繪制界面”。

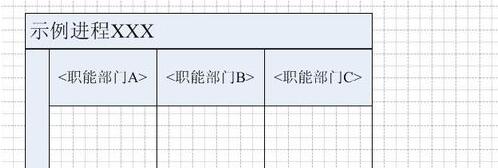

　　鼠標左鍵雙擊表格最上欄<流程名稱>，輸入流程圖，圖中的“示例進程XXX”;鼠標左鍵雙擊<職能>，根據流程策劃表的部門崗位順序，逐列輸入部門崗位的名稱，如圖里“職能部門A”;

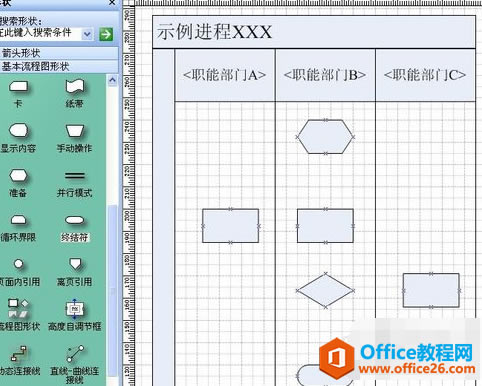

　　在左邊“形狀”窗口中，選“基本流程圖形狀”單擊鼠標左鍵，拖動至編輯欄中，如圖所示;

　　填寫節點文字：在形狀框里，鼠標指向圖形中間，雙擊左鍵，輸入文字。

　　繪制連線及箭頭： 在工具欄中，選擇連接線工具，如圖所錄。單擊鼠標左鍵，鼠標指向連線起點按下左鍵不松手，拖向連線終點松開，軟件能自動形成曲折、跨越、箭頭，可連續、重疊、交叉繪制連線。
