Visio 繪制電氣圖的詳細流程介紹

?Visio是怎么繪制電氣圖的呢?不過沒有關系因為下面這篇教程小編就為你們帶來了Microsoft Office Visio繪制電氣圖的詳細流程介紹。

首先要知道幾個基本要點。第一個，庫里有的元件直接用，沒有的用線和圖形畫。第二個，要善用復制粘貼，因為很多簡單電氣圖有不少重復。第三個，要善用組合，便于復制粘貼。

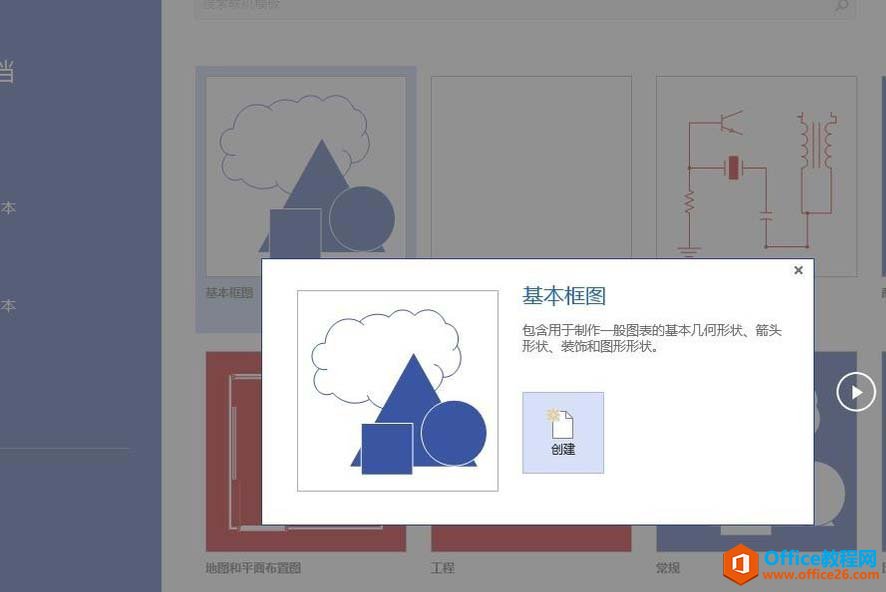

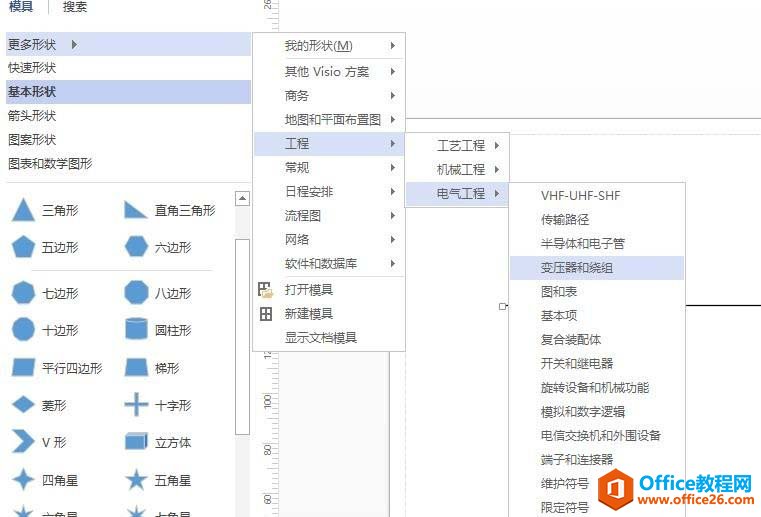

打開Microsoft Office Visio先隨便建立一個新文件。需要什么就在庫里添加。在左側更多形狀，工程，電氣工程里勾選電氣工程形狀。里面有一些元件可以直接拿來用。

但是一些沒有的，就需要手動畫了。要搞清楚連接線與普通線的區別。連接用連接線更方便，畫元件和難以連接的部分用普通線來畫。我們已小變壓器為例子。

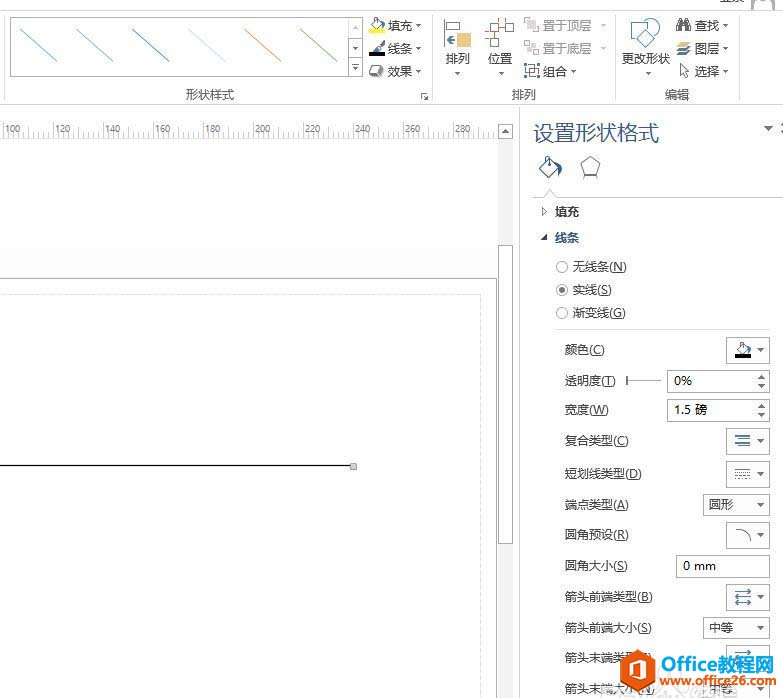

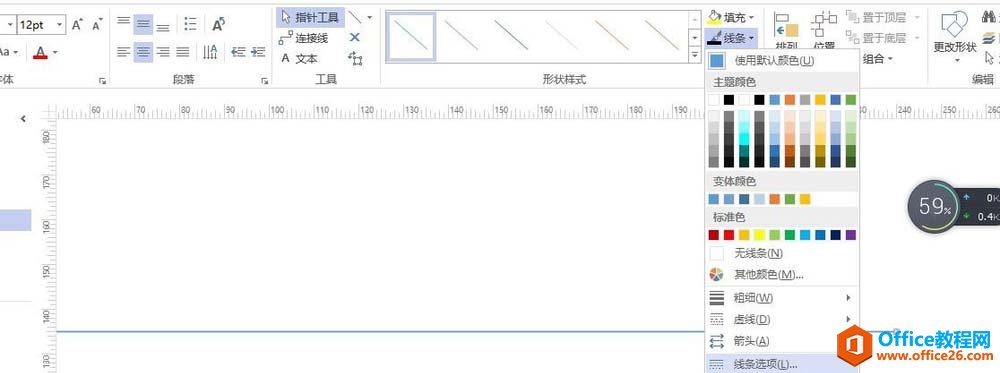

接著先畫一條母線，畫好后選中它，在上方線條一欄選中線條選項。在這個選項里面可以設置線條顏色、粗細等尺寸。非常方便實用。

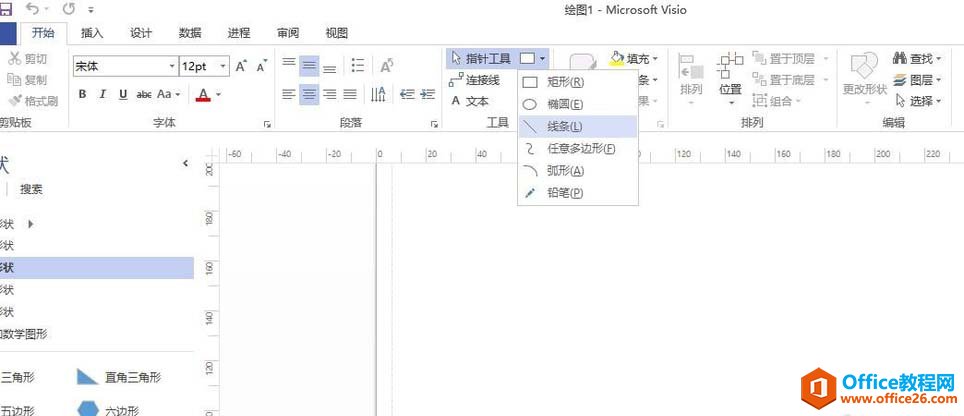

再畫一個圓，(可以選擇橢圓然后按住shift畫正圓)按上述步驟在線條選項里面找到填充選項，去掉內部填充的藍色。然后用普通線畫一個”Y“，我們會發現VISIO提供了線條校準，會有一條虛線來幫助我們校準參考。

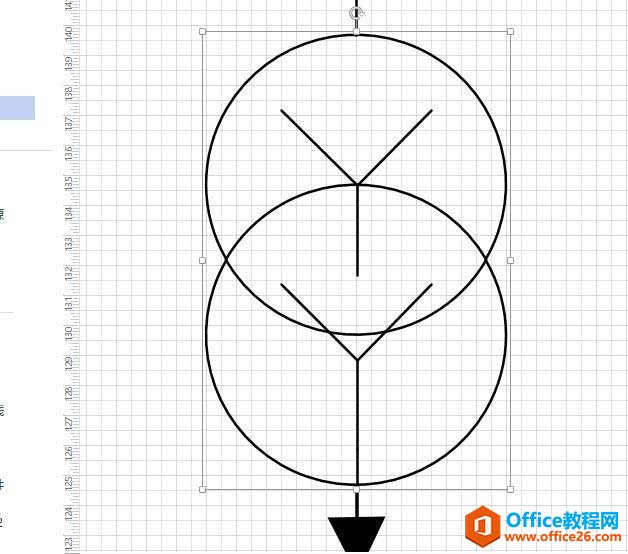

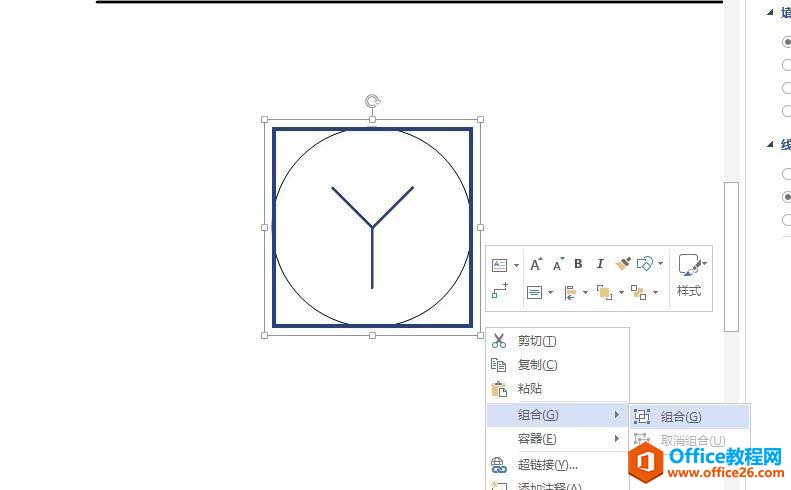

這時畫好后選擇”Y“和圓，右鍵，組合，讓它們組合成整體，便于調整和復制。然后復制，兩圓相交，繼續全部選中，然后組合。這樣就畫好了一個元件。

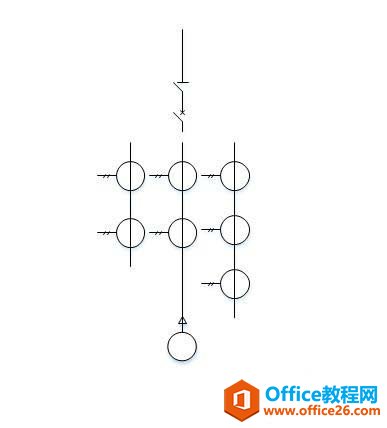

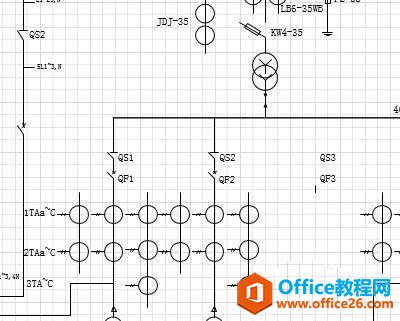

同樣的道理，各種開關也可以用普通線，組合來畫。但是有時候會出現不對其的情況，這時候用滾輪將visio工作界面的網格放大，已網格線為基準即可。這樣我們就可以畫出簡單的電氣圖了，怎么樣是不是很簡單，很實用。
