SharePoint 如何搭建負載均衡(NLB)

簡單描述

首先，為三臺虛擬機安裝操作系統，我這里選擇的是Windows Server 2012 DataCenter R2版本；

其次，配置三臺虛擬機，包括修改機器名（可選）、靜態IP、關閉防火墻（可選）、關閉IE Enhanced Security Configuration（可選）；

這里需要說明的是DC的網關指向自己，另外兩臺前端的網關指向DC，如果有其他應用服務器，也需要網關指向DC，否則加域的時候可能找不到域控；

最后，為三臺服務器分別安裝服務和軟件環境，配置NLB，配置SharePoint環境；

詳細過程

　　ADAndSql服務器

安裝操作系統（Windows Server 2012 DataCenter R2版本）；

修改機器名、靜態IP地址，默認網關（指向自己），關閉防火墻和IE增強服務；

添加AD、DNS、DHCP服務，并升級為域控；

添加安裝SharePoint需要的域賬號（一般2個分別是安裝賬號、服務器場賬號）；

安裝Sql Server服務；

在Sql Server里為SharePoint服務賬號添加權限。

　　SPWeb01服務器

安裝操作系統（Windows Server 2012 DataCenter R2版本）；

修改機器名、靜態IP地址，默認網關（指向DC），關閉防火墻和IE增強服務；

加入AD，并將之前添加的兩個安裝SharePoint的域賬號，添加到本地管理員組；

添加IIS服務；

安裝SharePoint準備工具和SharePoint；

安裝完畢先不要運行SharePoint配置向導，先配置NLB。

　　SPWeb02服務器

安裝操作系統（Windows Server 2012 DataCenter R2版本）；

修改機器名、靜態IP地址，默認網關（指向DC），關閉防火墻和IE增強服務；

加入AD，并將之前添加的兩個安裝SharePoint的域賬號，添加到本地管理員組；

添加IIS服務；

安裝SharePoint準備工具和SharePoint；

安裝完畢先不要運行SharePoint配置向導，先配置NLB。

配置負載均衡

　　首先配置SPWeb01，創建一個新的集群，然后將SPWeb02添加進來；

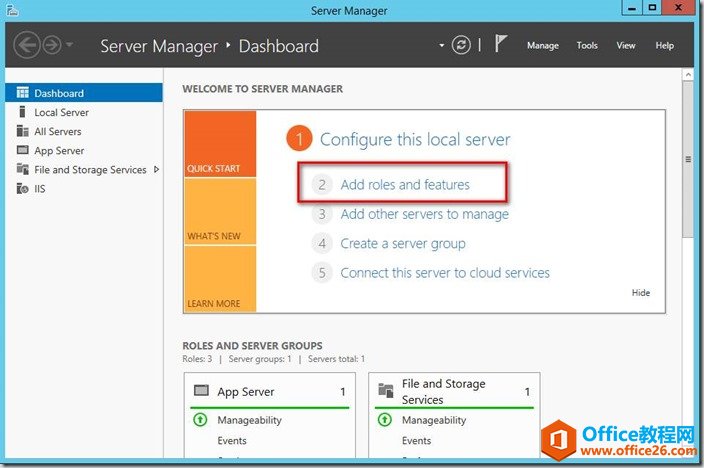

　　1、在管理服務器上的服務中，添加NLB的功能，點擊添加角色和功能，如下圖

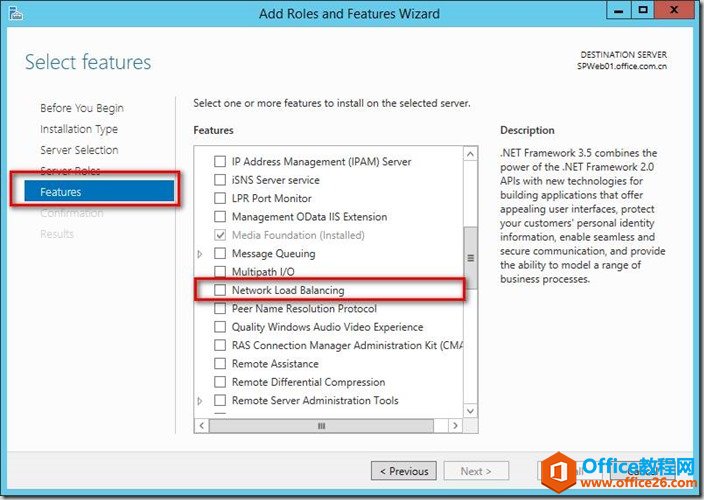

　　2、添加角色和功能向導，直接選擇到功能，勾選網絡負載均衡，如下圖：

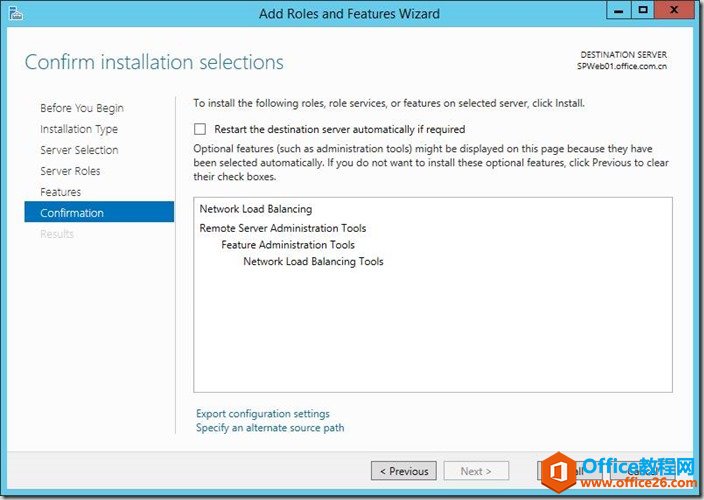

　　3、跟隨向導，這一步不用做修改，安裝（點擊Install）即可，如下圖：

　　稍等片刻，靜待安裝結束；

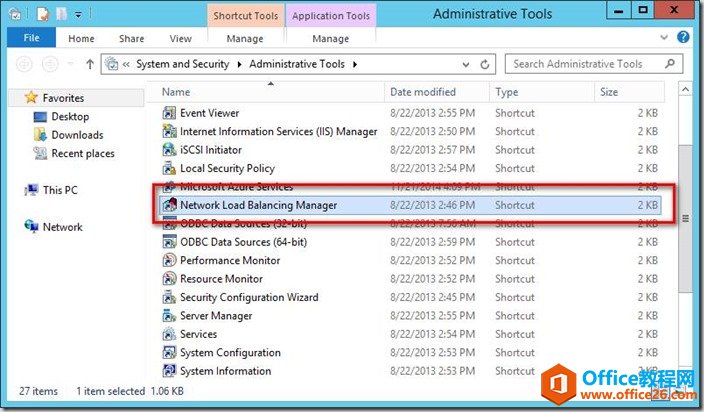

　　4、去開始菜單，找到管理工具，發現已經安裝完畢了網絡負載均衡管理器，如下圖：

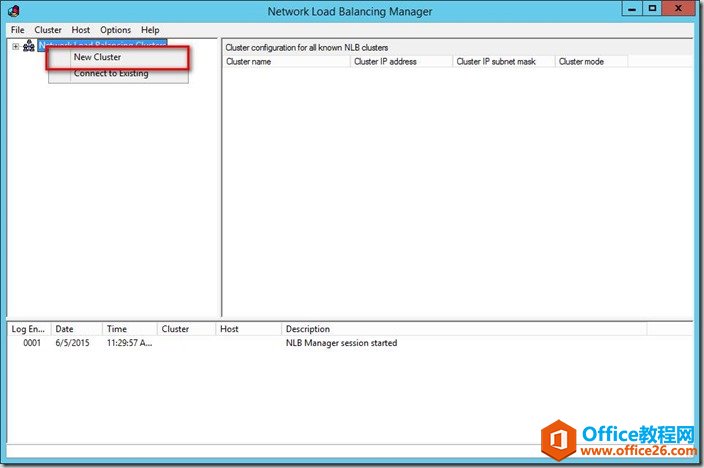

　　5、雙擊打開網絡負載均衡管理器，點擊創建集群，如下圖：

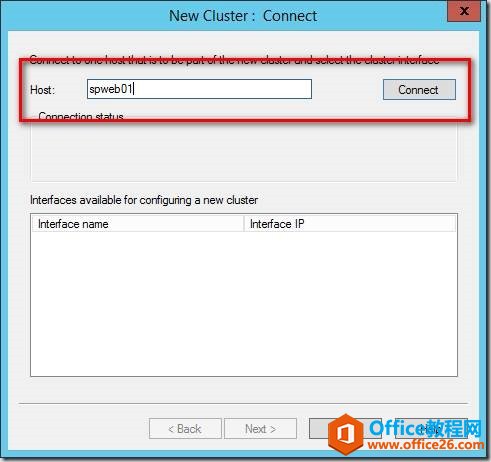

　　6、填寫主機（SPWeb01）名稱，這里點擊鏈接，如下圖：

　　7、連接成功SPWeb01，點擊Next，如下圖：

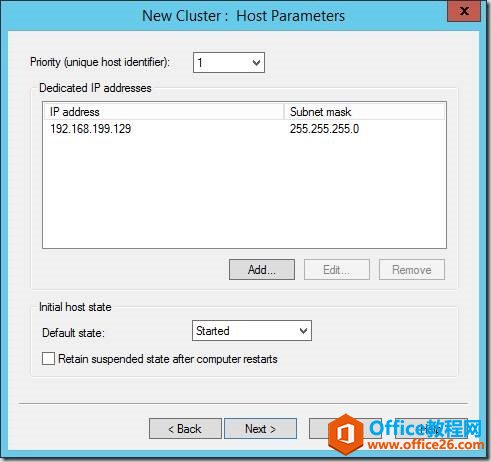

　　8、不需要特別的設置，可以改改優先，繼續Next，如下圖：

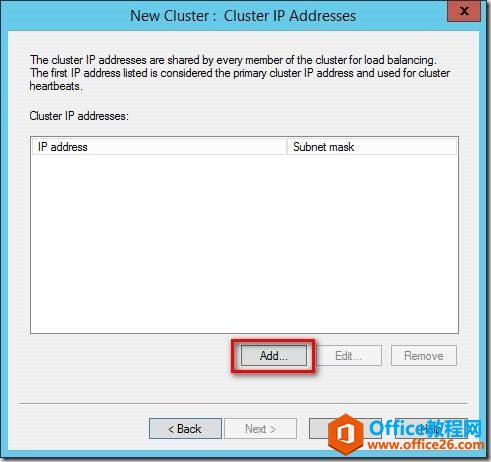

　　9、添加集群IP（集群IP就是即將用來訪問NLB的IP），點擊Add，如下圖：

　　10、這里填寫IP地址和子網掩碼，完畢后點擊OK，如下圖：

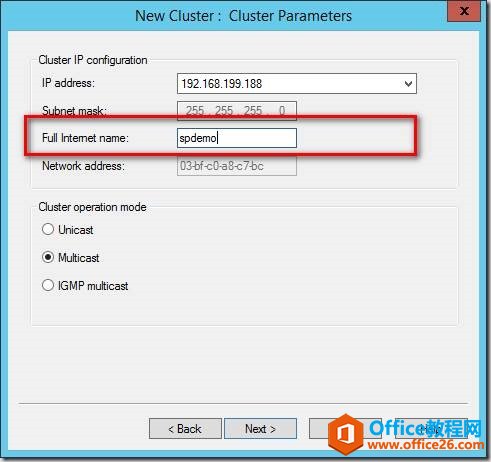

　　11、填寫網絡訪問名（配置完畢網絡訪問名是沒辦法訪問NLB的，需要去DNS做一下映射才可以），選擇多播，如下圖：

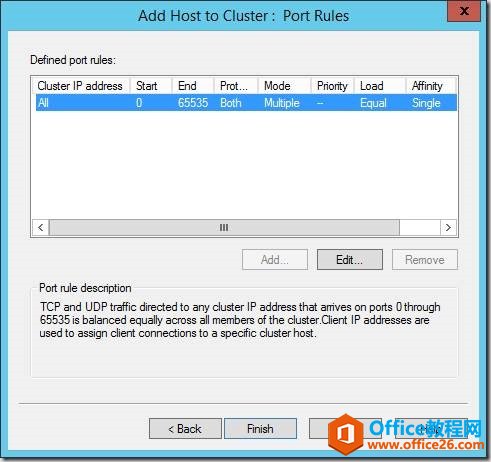

　　12、不需要編輯什么特別的，點擊Finish即可，如下圖：

　　到此，NLB創建完畢，并已經將SPWeb01加入進去了。下面切換到SPWeb02了�。�！

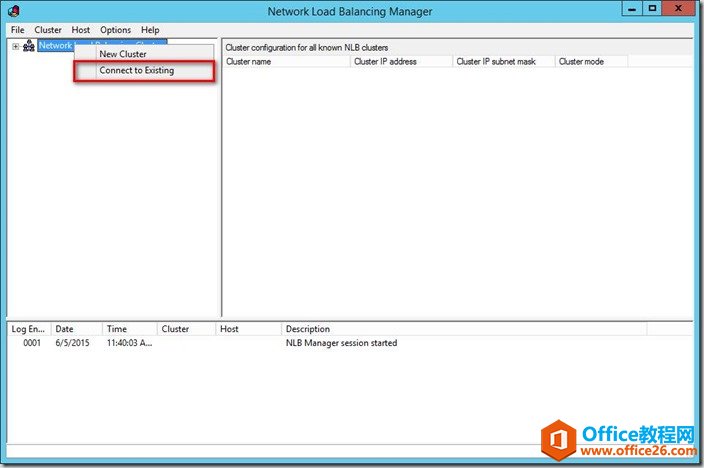

　　13、首先在SPWeb02中添加NLB功能（同上略過），而后打開管理器，連接，如下圖：

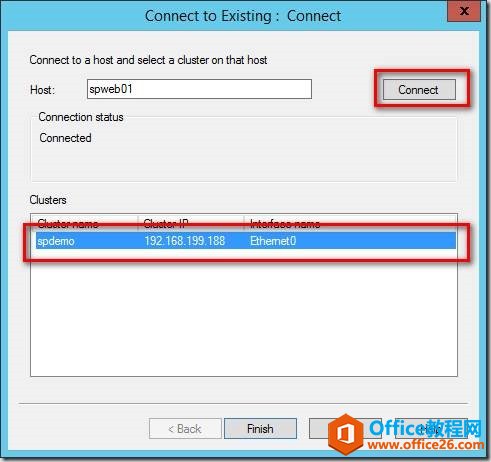

　　14、選擇創建好了集群的那臺機器（SPWeb01），點擊連接，如下圖：

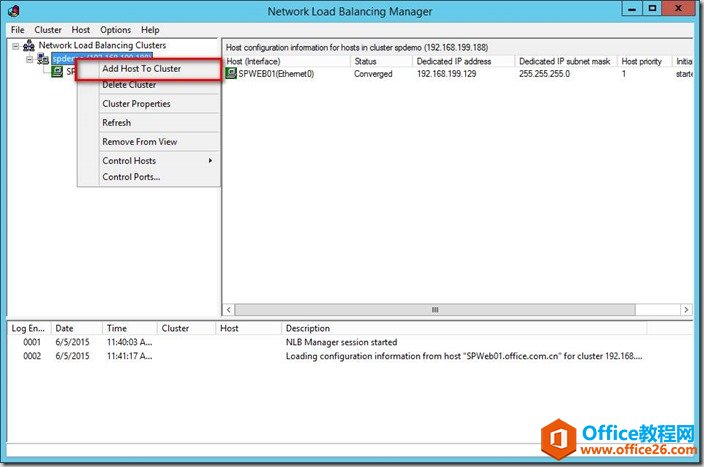

　　15、連接完畢，只是連接到了集群，還需要添加到NLB，如下圖：

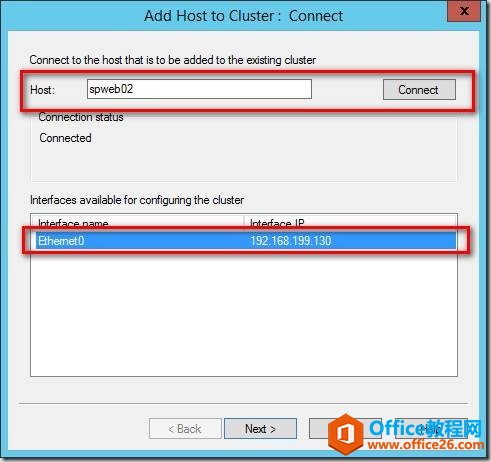

　　16、輸入本機主機名，點擊連接，如下圖：

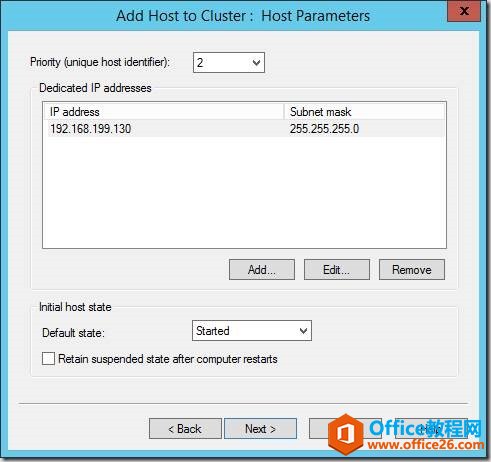

　　17、改改優先即可，點擊Next，如下圖 ：

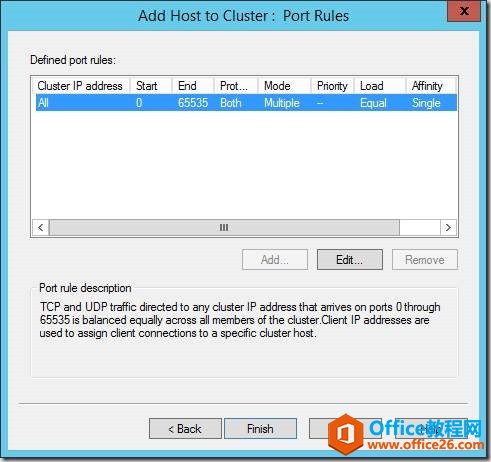

　　18、點擊Finish，如下圖：

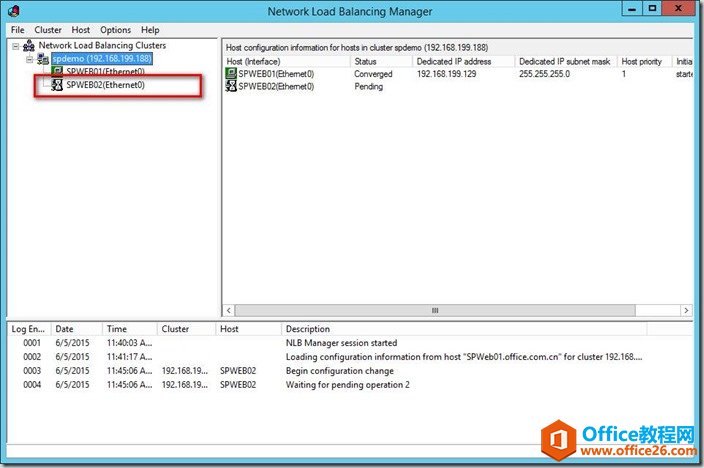

　　19、可以看到主機正在加入到集群，如下圖：

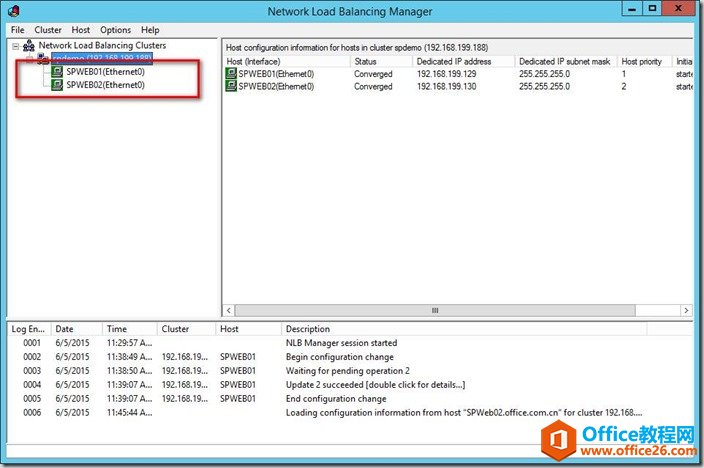

　　20、添加完畢以后，轉換到SPWeb01，刷新一下集群，可以看到兩臺機器了，如下圖：

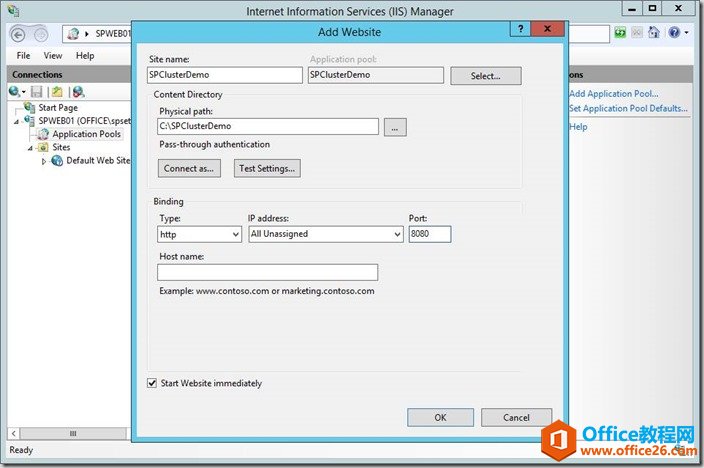

　　21、在IIS里創建一個測試站點，用來測試NLB，如下圖：

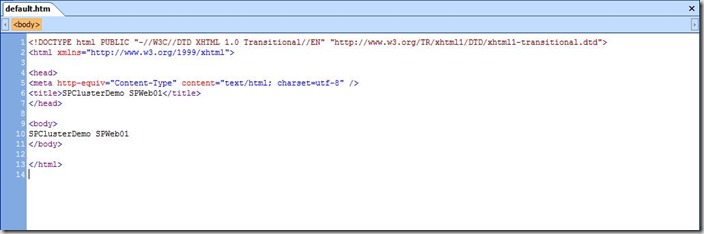

　　22、創建一個html頁面，發布到剛才創建的站點，用來測試，如下圖：

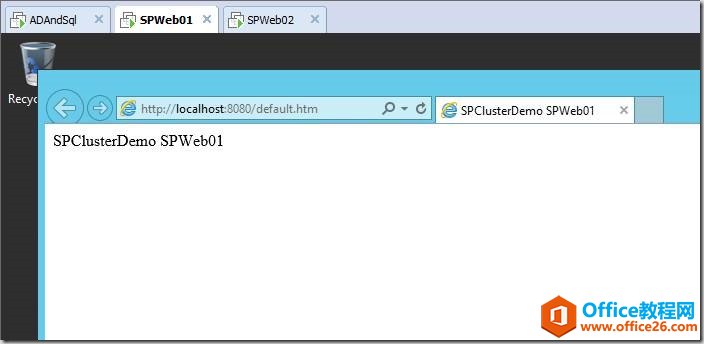

　　23、測試一下站點的訪問，發現沒有問題，如下圖：

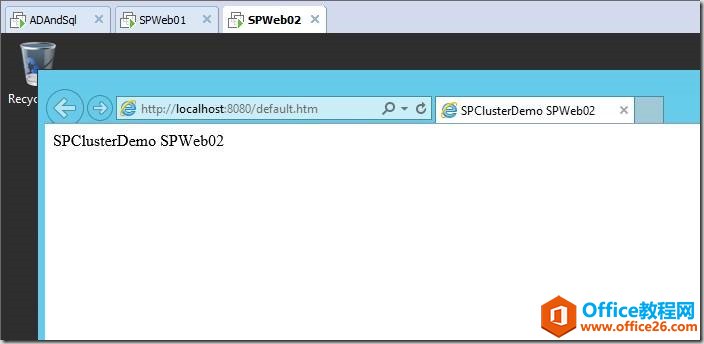

　　24、在SPWeb02重復21/22步驟，測試下站點，如下圖：

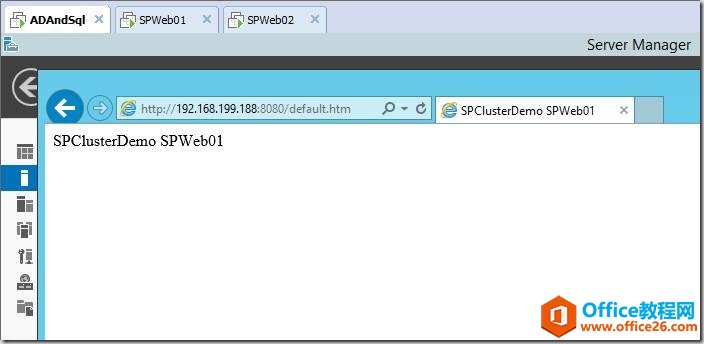

　　25、在ADAndSql上測試，訪問公共IP的網站，如下圖：

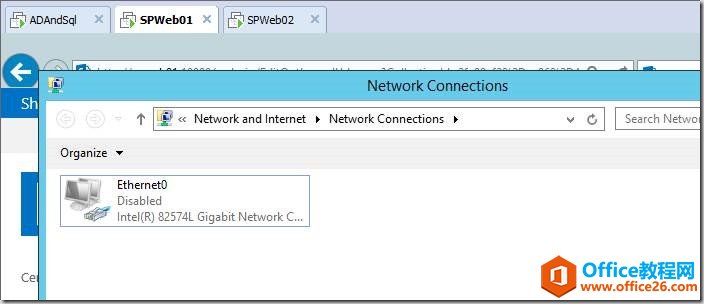

　　26、禁用掉SPWeb01上的網卡，模擬這臺機器宕機，如下圖：

　　27、去ADAndSql上測試公共IP，說明負載均衡搭建成功，如下圖：

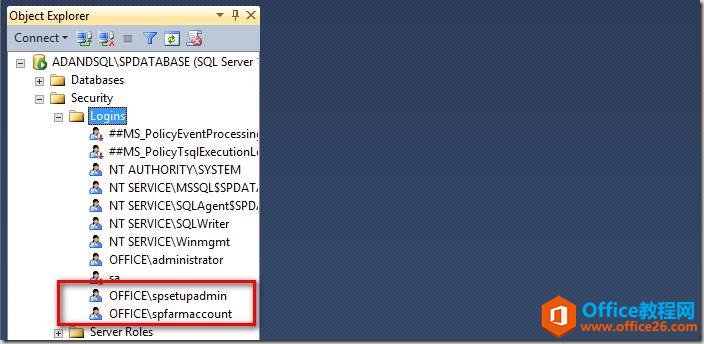

　　28、在sql上添加兩個服務域賬號的權限，用來安裝和配置SharePoint，如下圖

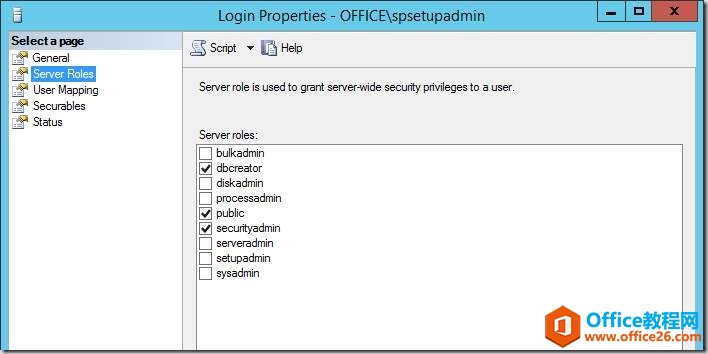

　　29、權限截圖，添加dbcreator和securityadmin兩個即可，如下圖：

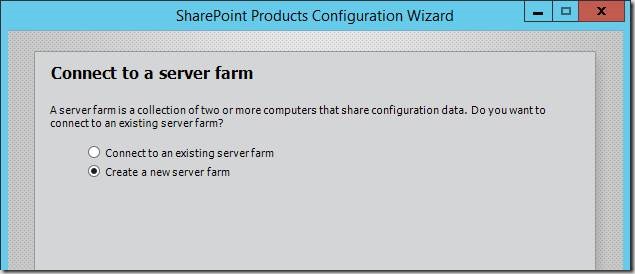

　　30、在SPWeb01上創建一個新的服務器場，如下圖

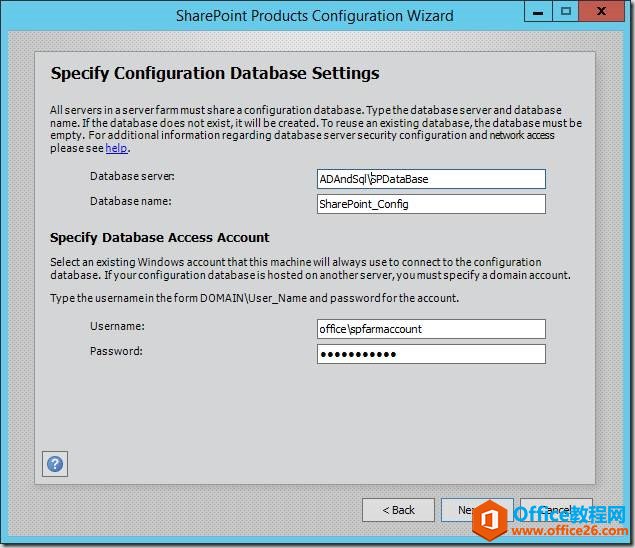

　　31、添加配置信息，登陸賬號為spsetupadmin，如下圖：

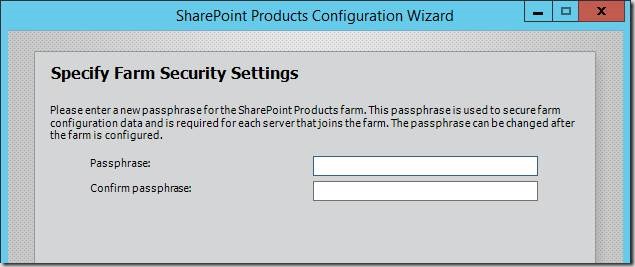

　　32、填寫密碼，需要記住，之后加入服務器場需要，如下圖：

　　33、此時，SPWeb01已經配置完畢SharePoint環境，如下圖：

　　34、在SPWeb02上運行配置向導，連接到現有場，如下圖：

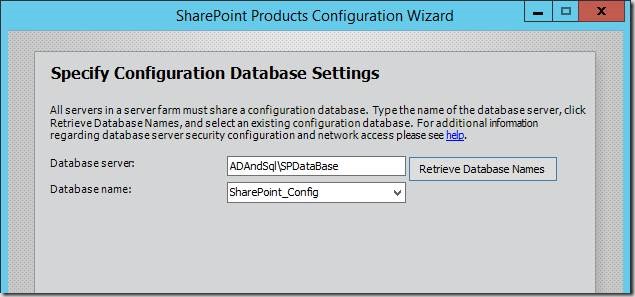

　　35、輸入sql服務器名字，然后Retrieve Database Names，選擇配置數據庫，如下圖：

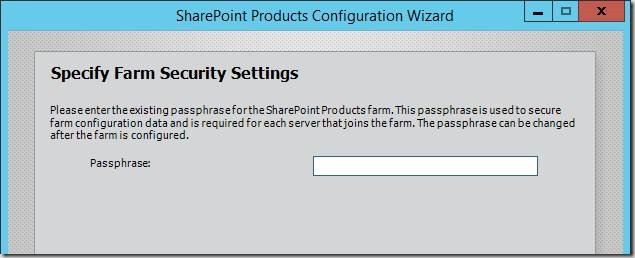

　　36、輸入密碼，我們配置服務器場時鍵入的密碼，如下圖：

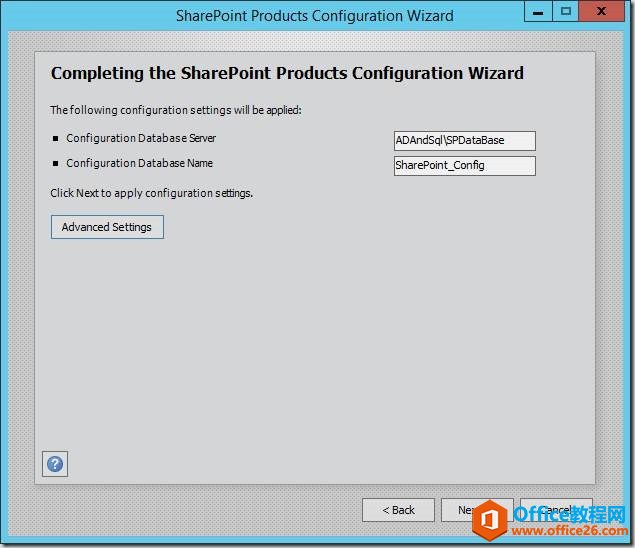

　　37、繼續點擊Next，即可，如下圖：

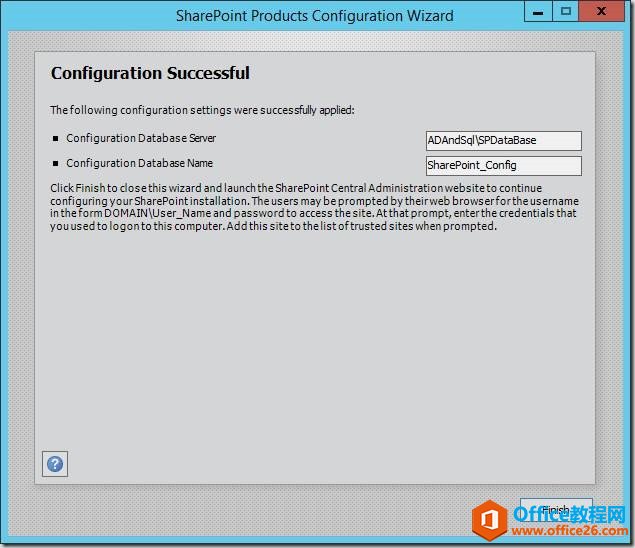

　　38、稍等片刻，即配置成功，如下圖：

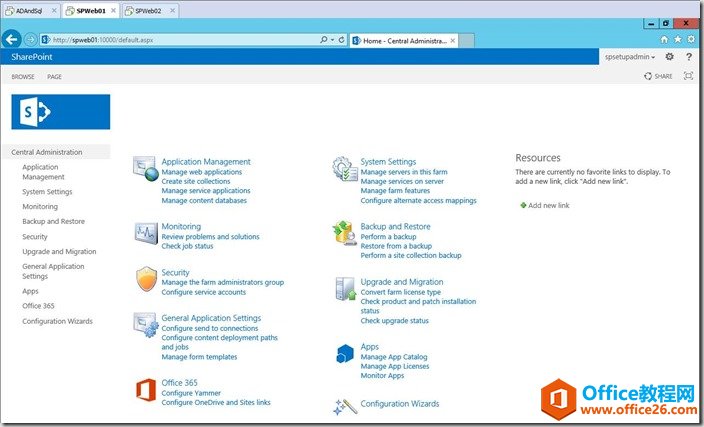

　　39、SPWeb02中打開管理中心，是SPWeb01的管理中心，因為只是前端之一，如下圖：

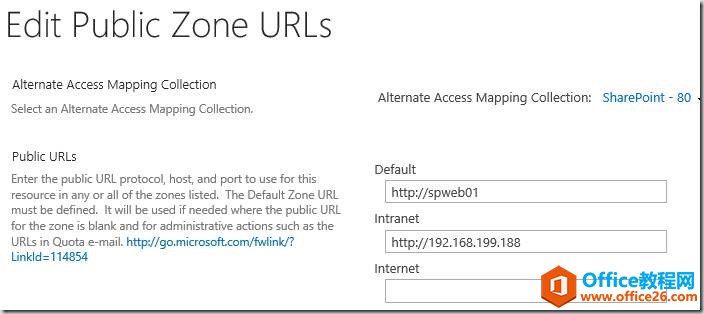

　　40、添加備用訪問映射（AAM），將集群IP添加進來，如下圖：

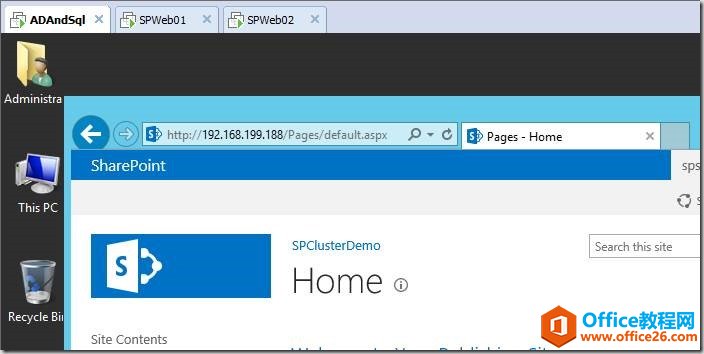

　　41、在AD上測試，發現集群IP已經可以訪問到SharePoint了，如下圖：

　　42、繼續禁用掉SPWeb01上的網卡進行測試，如下圖：

　　43、發現禁用掉SPWeb01的網卡后，依然可以訪問到SharePoint，說明NLB起作用了，如下圖：

　　至此，為SharePoint配置NLB已經完成，過程比較簡單，基本一次跑過。

總 結

　　特別要說的配置過程的幾個問題，如果集群名稱想要訪問SharePoint，也需要加入到備用訪問映射中；測試的過程中可能出現SPWeb01網卡禁用，訪問的時候還是顯示里面的頁面，因為瀏覽器緩存。

　　基本上就是這樣了，NLB配置就是這樣，感覺災備還是可以的，不知道分流的效果如何，接下來會進行測試，有了結果會把結果更新到后面，呵呵。

　　最后，安裝SharePoint的過程，可能介紹的比較簡單，如果有疑問可以參考我博客里的SharePoint 2013安裝圖解，介紹的比較詳細。
