SharePoint 狀態機工作流之日常報銷案例圖文教程

簡單介紹下狀態機工作流，狀態機工作流提供了一系列的狀態。工作流從初始狀態開始，到終止狀態結束。兩個狀態之間定義行為進行過渡。通常情況下，狀態機工作流對事件作出反應，事件的發生將會使狀態發生改變。

1、新建項目，選擇SharePoint解決方案，創建空項目：

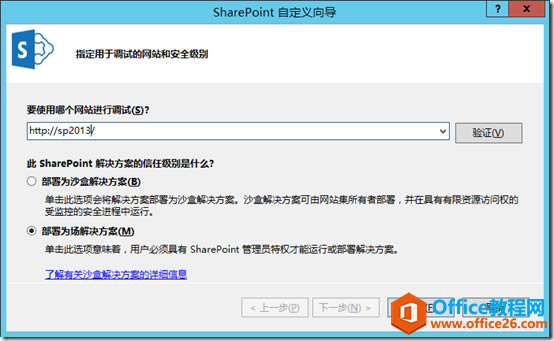

2、選擇調試站點，部署為場解決方案，如下圖：

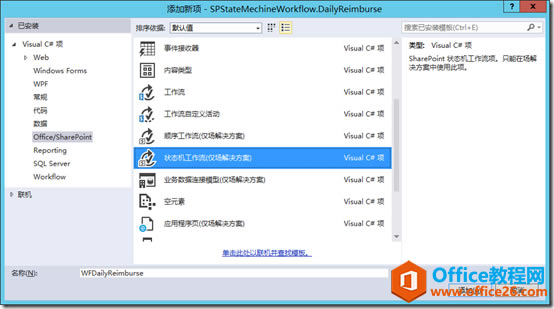

3、添加新項，選擇“Office/SharePoint”下面的“狀態機工作流（僅場解決方案）”：

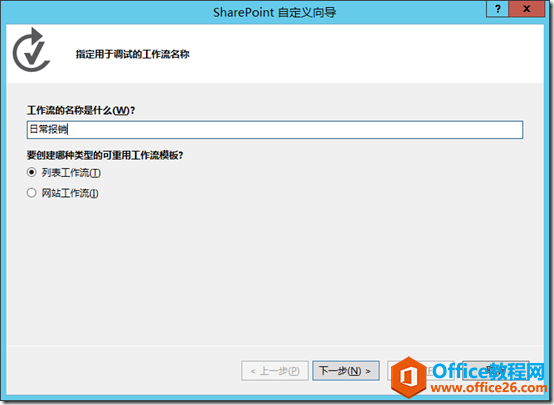

4、選擇列表工作流，修改工作流名稱為“日常報銷”：

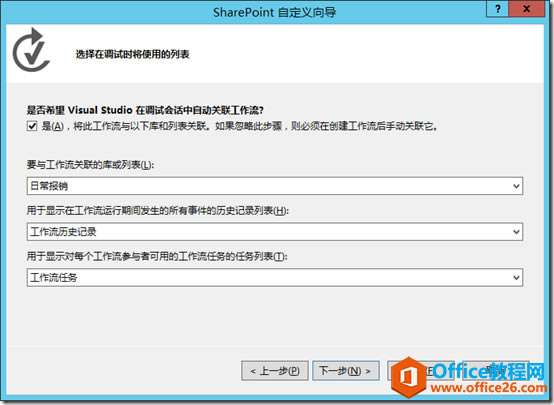

5、選擇調試時使用的列表，并選擇任務列表和歷史記錄列表；如果項目創建完畢，想要修改調試列表，可以在工作流項目上右鍵屬性；

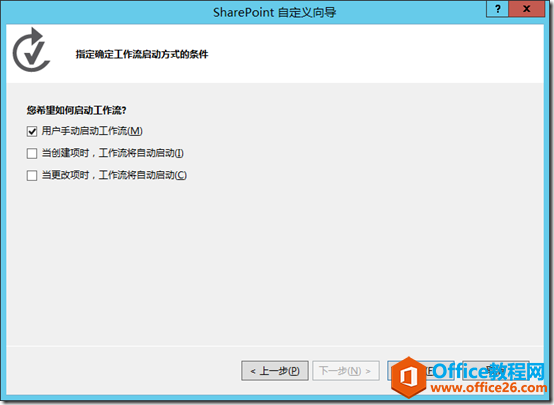

6、選擇工作流的啟動方式，如下圖：

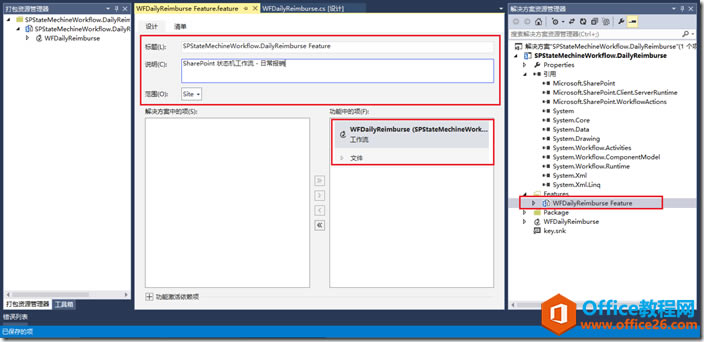

7、修改Feature配置要部署的工作流：

8、然后回到開發界面，準備畫流程圖：

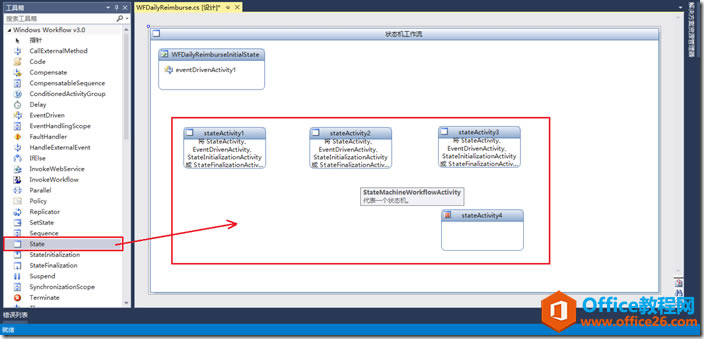

9、添加狀態，并設置一個為“已完成狀態”，同時右鍵重命名各個狀態，如下圖：

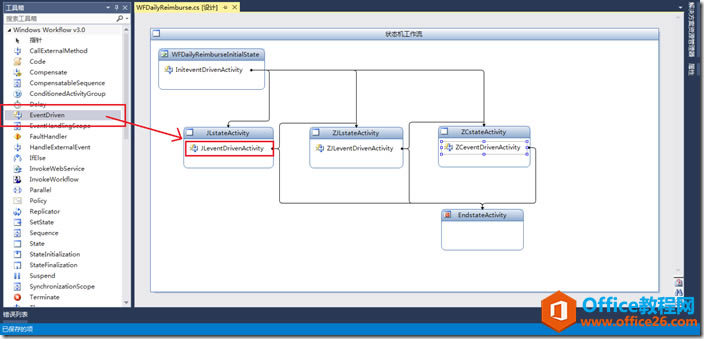

10、添加事件驅動并重命名，添加連接線：

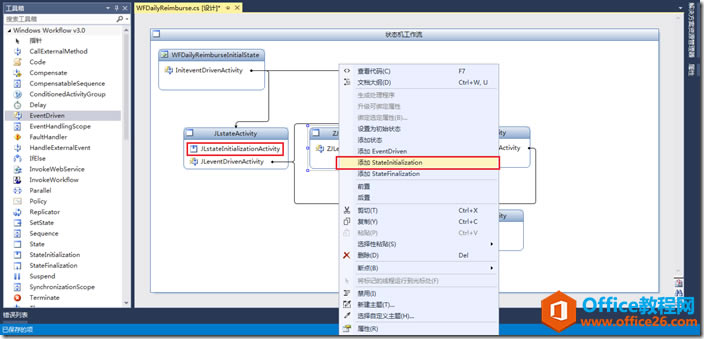

11、在狀態上右鍵，添加stateInitialization（用來CreatTask）：

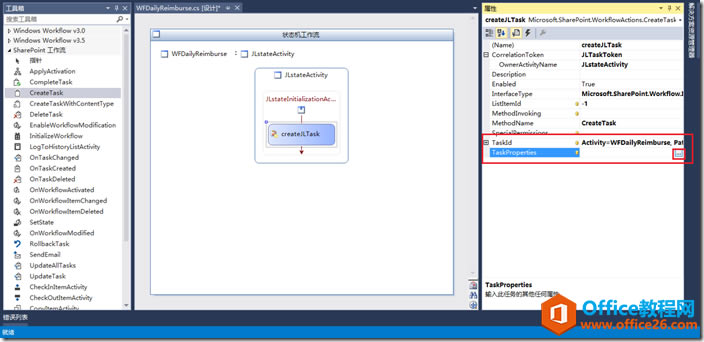

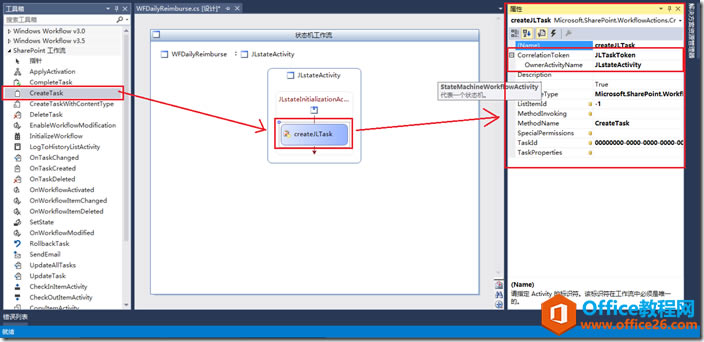

12、創建CreatTask，重命名并修改屬性，添加Correlation Token和OwnerActivityName；

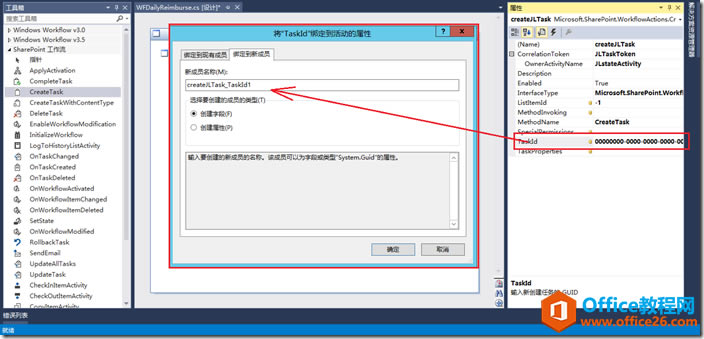

13、創建任務ID，如下圖，記得選擇創建字段，點擊確定：

14、同任務ID創建任務屬性，如下圖：

15、雙擊CreatTask進入代碼視圖，給方法添加代碼：

createJLTask_TaskId1 = Guid.NewGuid();createJLTask_TaskProperties1.Title = "經理待審批";createJLTask_TaskProperties1.AssignedTo = @"i:0#.w|spli.jing";createJLTask_TaskProperties1.DueDate = DateTime.Now.AddDays(1.0);createJLTask_TaskProperties1.ExtendedProperties.Add("狀態", "已啟動");

　　如上面代碼，分別是任務ID、標題、分配人員、有效期和狀態屬性；

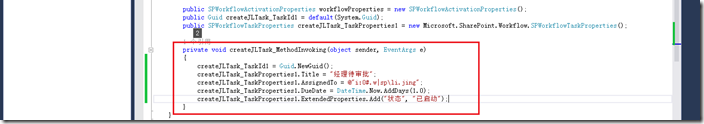

（createJLTask_MethodInvoking方法代碼截圖）

16、返回到設計視圖，雙擊該狀態的事件驅動，進入事件驅動的視圖：

　　如下圖，添加OnTaskChanged事件，監視任務變化，重命名；添加After/Before屬性，類似上面任務ID，創建字段；修改Correlation Token和OwnerActivityName，和之前Task的相同即可；修改TaskId，修改為之前任務ID。

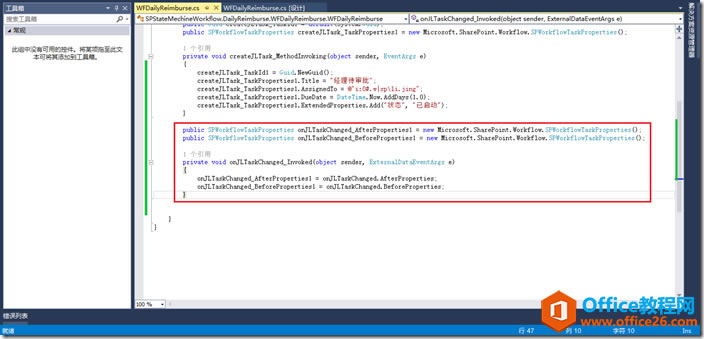

17、雙擊OnJLTaskChanged，添加方法代碼：

onJLTaskChanged_AfterProperties1 = onJLTaskChanged.AfterProperties;onJLTaskChanged_BeforeProperties1 = onJLTaskChanged.BeforeProperties;

（OnJLTaskChanged方法截圖）

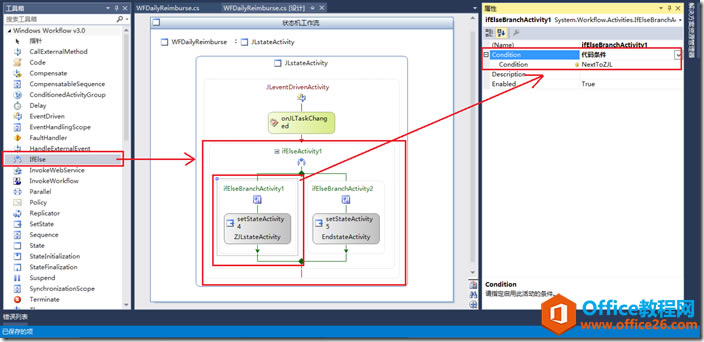

18、添加IF…ELSE…，如下圖：

添加分支判斷的代碼條件，并為方法添加方法體：

方法如下，如果審批通過則走左側分支，否則右側分支；

public Guid TaskStatusFieldId = new Guid("55b29417-1042-47f0-9dff-ce8156667f96");private void NextToZJL(object sender, ConditionalEventArgs e){string strresult = onJLTaskChanged_AfterProperties1.ExtendedProperties[TaskStatusFieldId].ToString();if (strresult == "已批準"){e.Result = true;}else{e.Result = false;}}

　　特：TaskStatusFieldId是ExtendedProperties的一個Key值，調試可以看到。

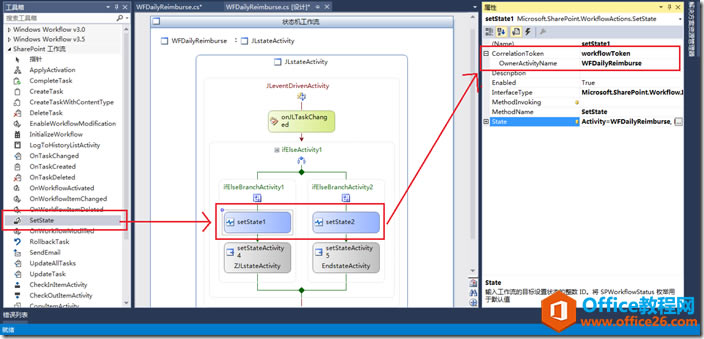

19、設置狀態，如下圖：

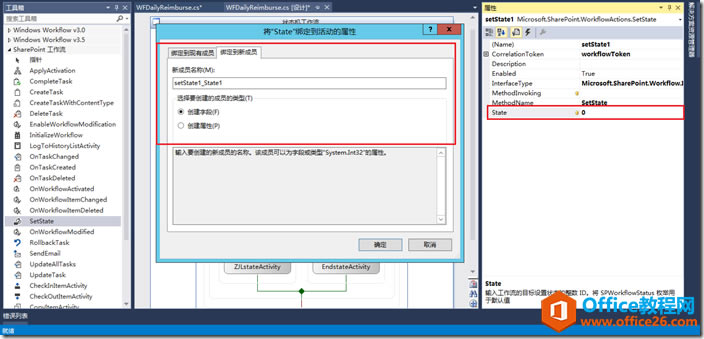

20、添加狀態字段，如下圖：

21、雙擊SetState創建方法：

private void setStateToJL_MethodInvoking(object sender, EventArgs e){}

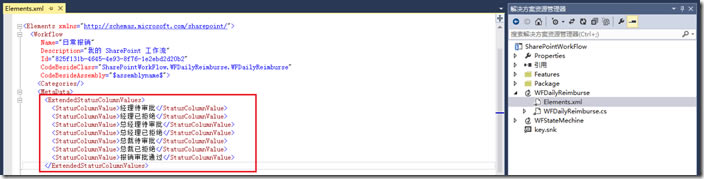

22、添加xml和擴展狀態代碼：

23、添加狀態的枚舉類型，如下圖：

public enum SPWorkflowStatus{經理待審批 = 0,經理已拒絕 = 1,總經理待審批 = 2,總經理已拒絕 = 3,總裁待審批 = 4,總裁已拒絕 = 5,報銷審批通過 = 6,Max = 15}

24、完成剛剛創建的setStateToJL_MethodInvoking方法

setStateToJL_State1 = (Int32)SPWorkflowStatus.Max;

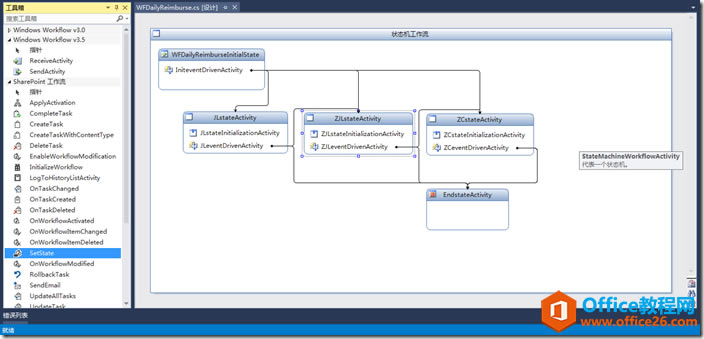

25、如此方法創建ZJLstateActivity、ZCstateActivity兩個狀態，在此不一一重復了，配置好的流程圖，附后：

審批流程描述：

普通員工 – 經理審批 – 總經理審批 – 總裁審批；

經理 – 總經理審批 – 總裁審批；

總經理 – 總裁審批；

審批結果：

任意一級拒絕，工作流結束，狀態為該級別拒絕；

審批通過，可以報銷，狀態為審批通過。

流程運行過程

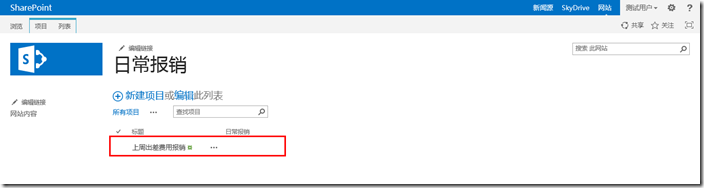

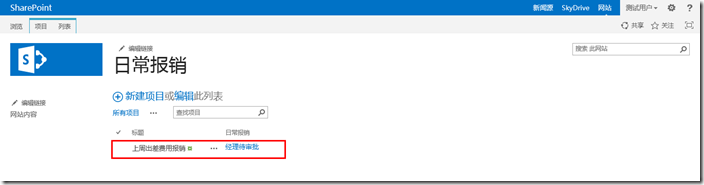

1、新建一條報銷；

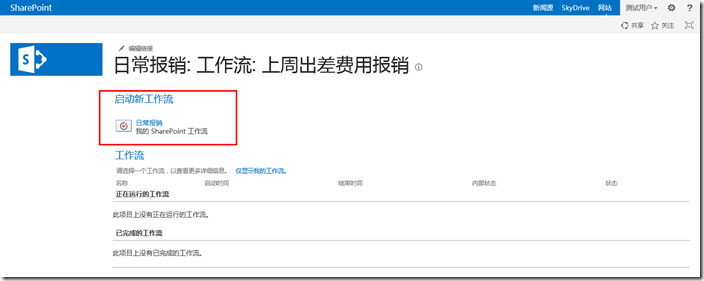

2、 啟動新的工作流；

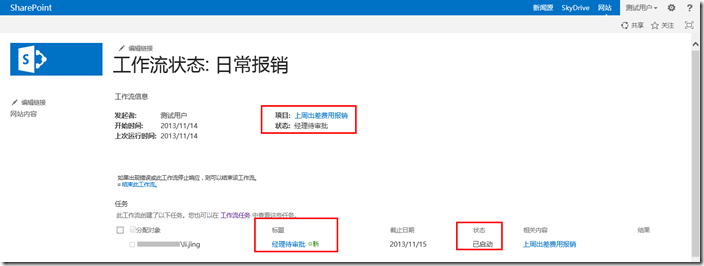

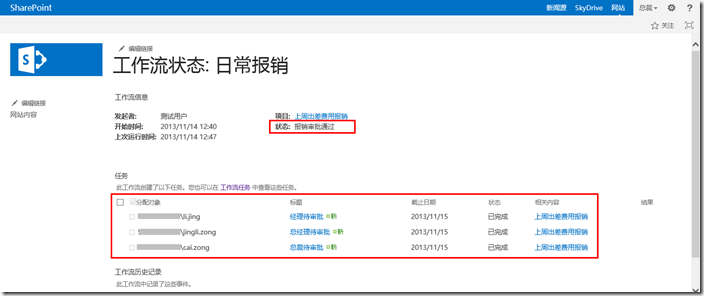

3、查看工作流狀態

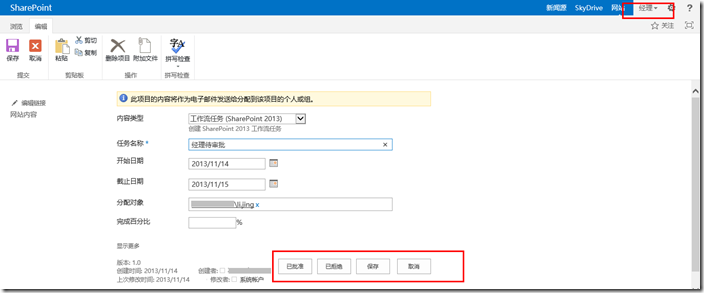

4、 經理審批頁面，如下圖：

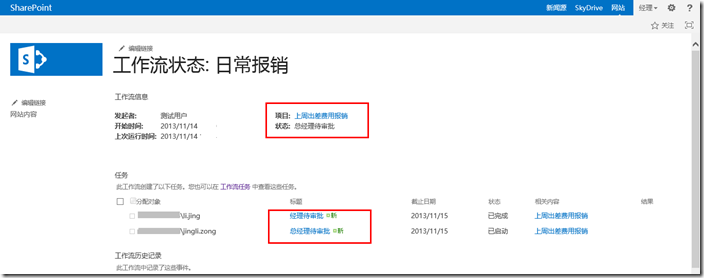

5、 經理審批后的狀態，如下圖：

6、 總經理審批后，總裁批準，如下圖：

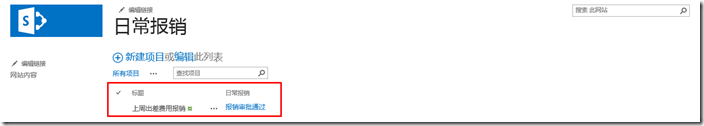

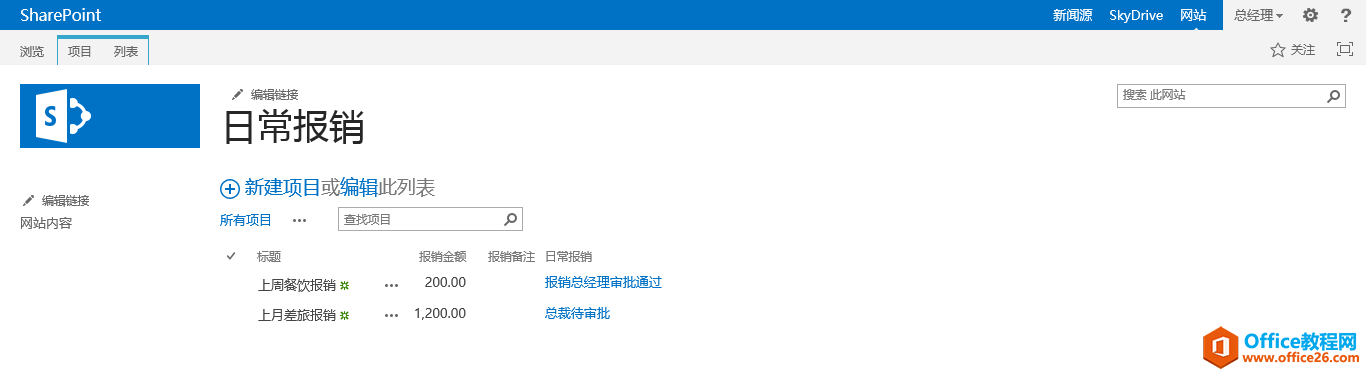

7、 總裁已批準，日常報銷頁面，如下圖：

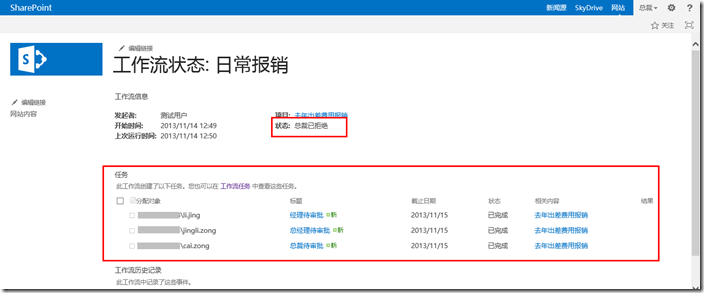

8、 總經理審批后，總裁批準，如下圖：

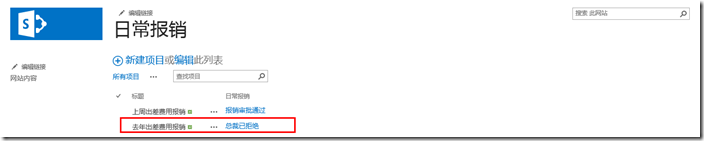

9、 總裁已拒絕，日常報銷頁面，如下圖：

結束語

　　以上，就是SharePoint 2013狀態機工作流的簡單示例，例子比較簡單，希望大家不要吐槽，也希望能夠給需要學習的人以參考。

其實，做工作流的過程，自己也經常吐槽，確實是一個痛苦的過程，接下來還想寫表單來跑工作流，不知道還有沒有耐心繼續寫下去了，呵呵，好了，不吐槽了，就這樣吧。

總 結

　　因為截圖比較倉促，很多地方可能介紹并不詳細，特此做一個總結。SharePoint狀態機工作流的設計過程：添加工作流狀態 – 添加事件驅動 – 勾畫流程圖 – 添加工作流初始化 – 添加任務（CreatTask） - 事件驅動里添加OnTaskChanged事件 – 設置IF..ELSE等選擇語句 – 設置流程結束狀態。基本上就是這樣一個過程，希望大家理解后再動手做。

回復一樓留言

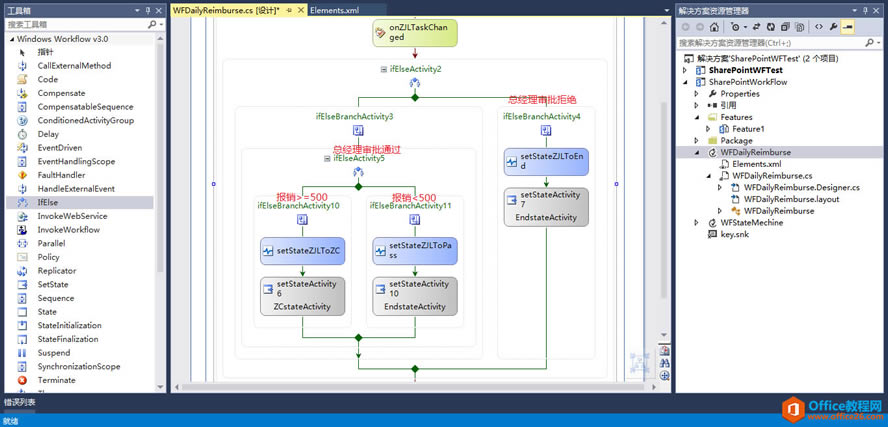

　　簡單修改下流程~

　　IF...ELSE分支加代碼

private void IfMoneyBelow500(object sender, ConditionalEventArgs e){    if (Convert.ToInt32(workflowProperties.Item["報銷金額"].ToString()) >= 500)    {        e.Result = true;    }    else    {        e.Result = false;    }}

　　　結果如下圖：
