SharePoint 工作流之使用Visio設計篇

SharePoint 2013增強了工作流，不僅僅基于WorkFlow Foundation 4.0了，設計方式也不僅僅是Designer，還包括Visio中設計，下面我們就一個簡單的例子，介紹下。

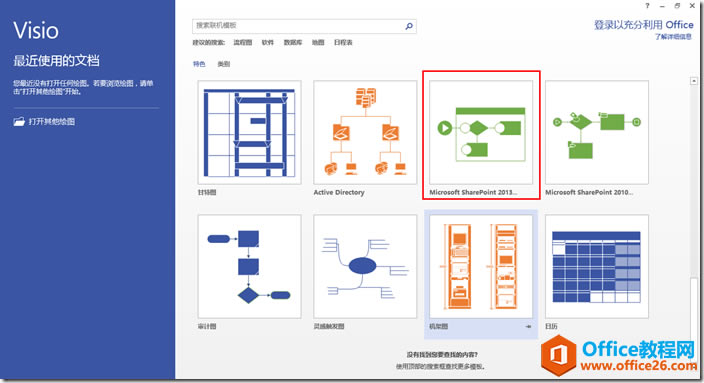

　　1、打開Visio，選擇SharePoint 2013模板，如下圖：

　　2、選擇Microsoft SharePoint 2013 工作流，并點擊創建，如下圖：

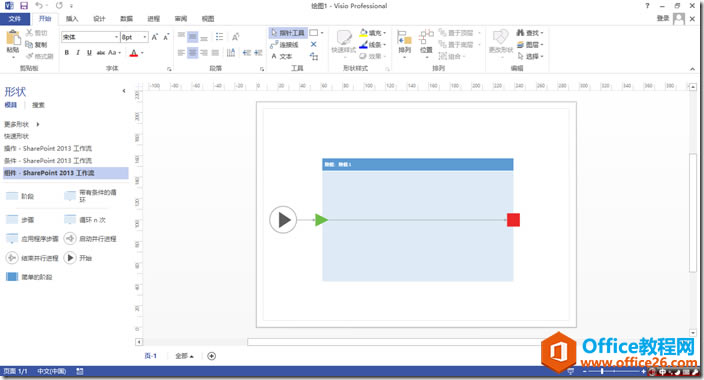

　　3、打開工作流設計器，如下圖：

　　和之前介紹的Designer設計，幾乎一模一樣，有點坑爹~~

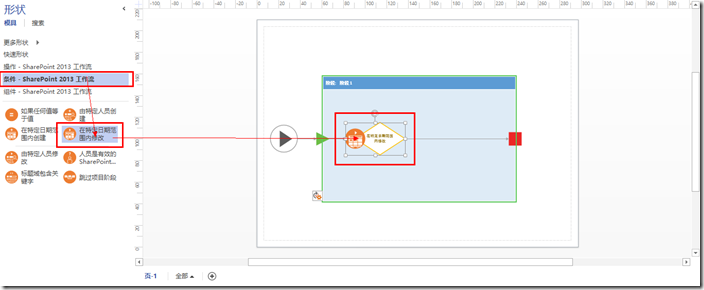

　　4、添加工作流的條件，如下圖：

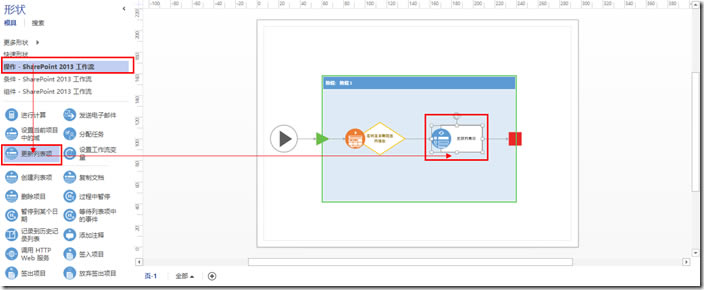

　　5、添加工作流操作，如下圖：

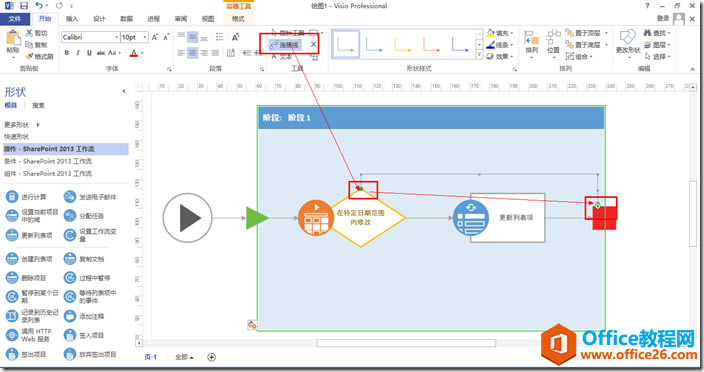

　　6、添加連接線，如下圖：

　　7、選擇是否，判斷流程方向，如下圖：

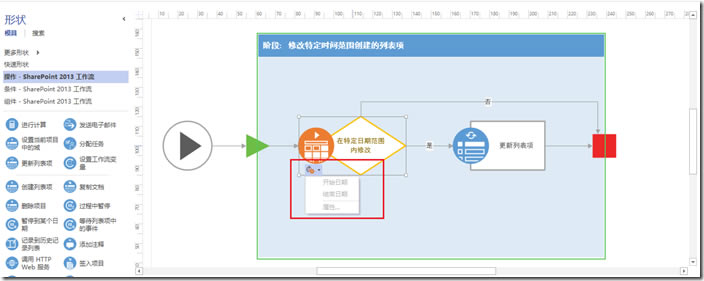

　　8、看看條件設置，發現灰了，是要導入到Designer才可以設置，有點變態：

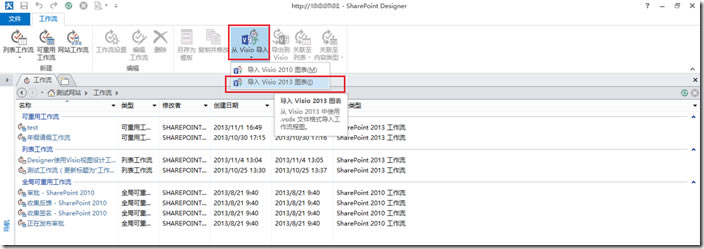

　　9、打開Designer，選擇工作流導入，如下圖：

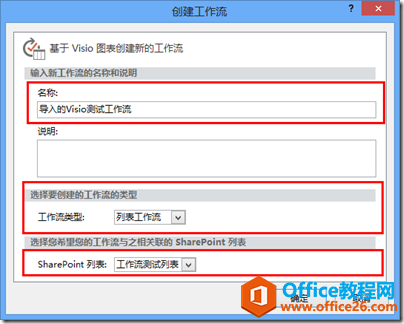

　　10、輸入工作流名稱，選擇工作流類型和相關聯列表，如下圖：

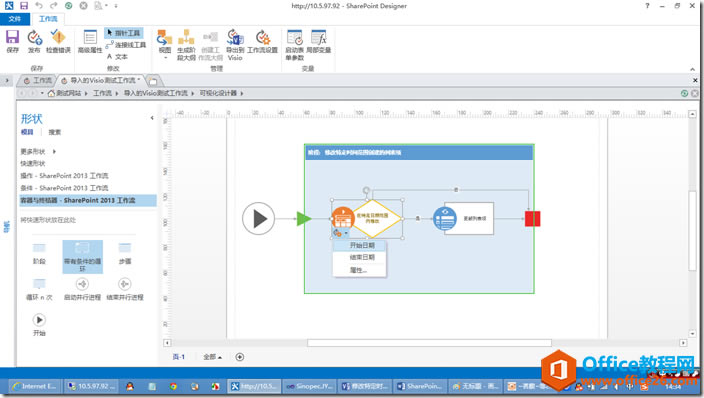

　　11、確定導入，如下圖：

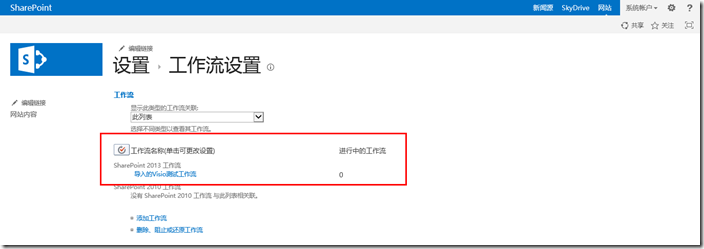

　　12、查看工作流，已經發布：

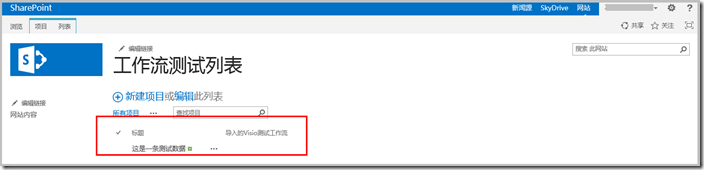

　　13、創建一條測試數據，如下圖，測試我們的工作流：

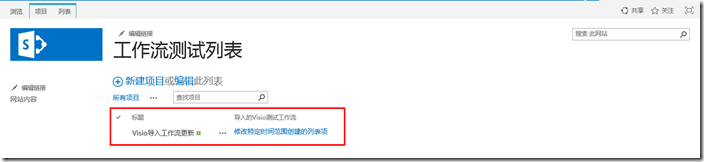

　　14、刷新頁面，發現工作流執行完畢！

結束語

　　看了下SharePoint 2013工作流的配置，無論Designer的可視化視圖也好，還是基于文本的設計器也罷，都是很類似而且比較簡單的工作流配置。而且配置起來的過程，很相似，例子很簡單，希望能夠帶給需要的人以幫助。
