SharePoint 工作流設計之Designer 使用可視化視圖

SharePoint 2013增強了工作流功能，而Designer里面也添加了可視化設計視圖，也就是類似Visio的設計視圖（需要Visio 2013支持），下面我們簡單介紹下，在可視化視圖下，使用工作流。

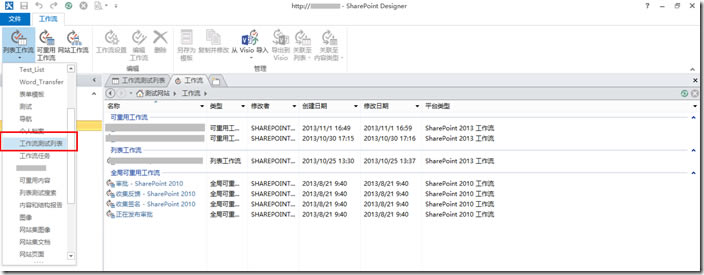

　　1、創建列表工作流，選擇“工作流測試列表”，如下圖：

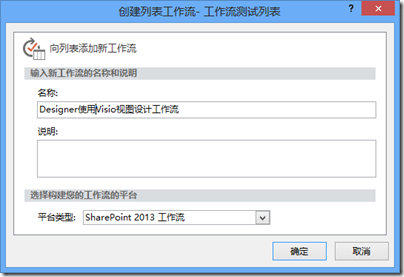

　　2、填寫工作流名稱，選擇平臺類型，這里我們選擇SharePoint 2013 工作流；

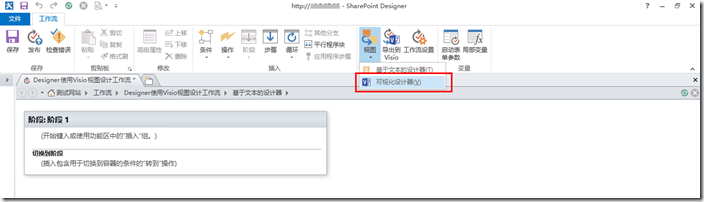

　　3、選擇“可視化設計器”視圖，如下圖：

　　特：需要安裝Visio 2013才可以使用，否則會提示；

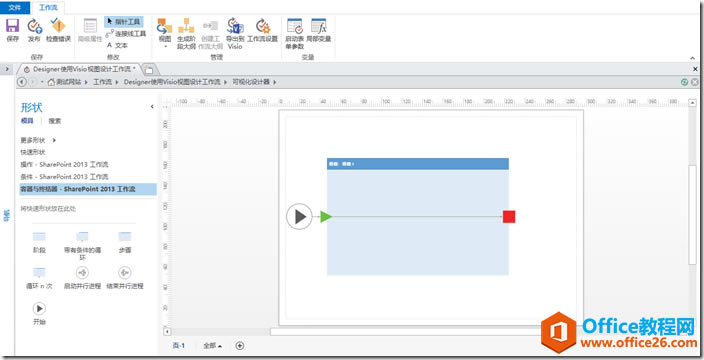

　　4、進入可視化設計器，如下圖，看到這個界面，還是不錯的：

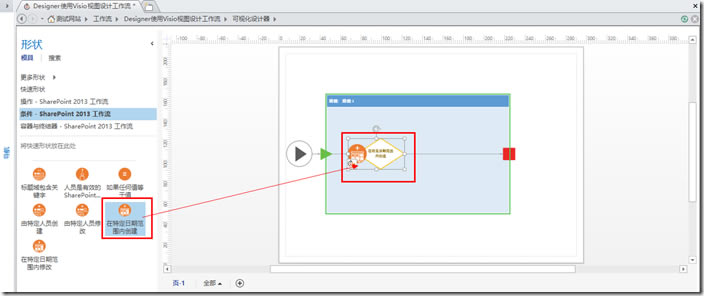

　　5、插入條件，日期范圍，因為是測試，選擇比較簡單的條件：

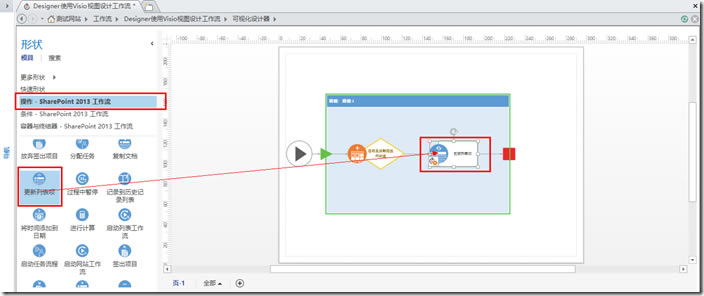

　　6、插入操作，選擇更新列表項，還有很多操作，有興趣的可以試試：

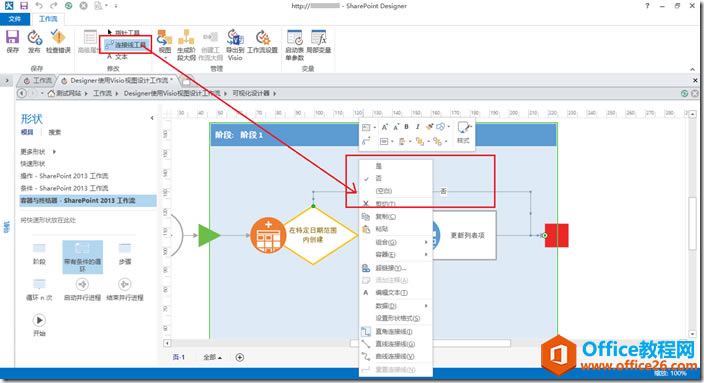

　　7、選擇連接線工具，并選擇“是/否”，如下圖：

　　8、設置操作的參數，如下圖：

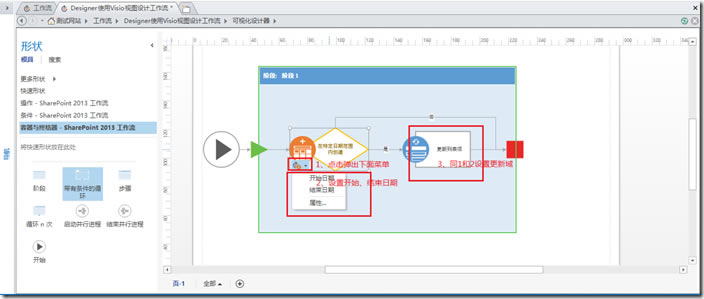

　　9、開始/結束日期，設置為11月：

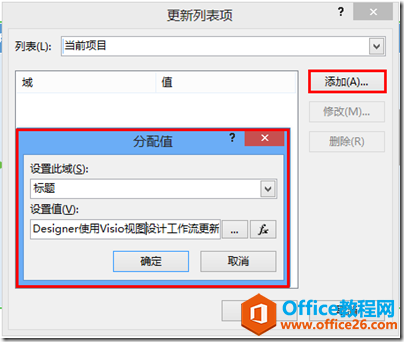

　　10、更新標題，很簡單的操作：

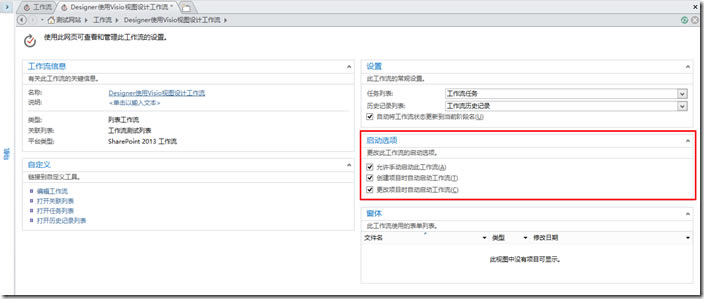

　　11、設置工作流啟動方式（手動、創建、更改項目），如下圖：

　　完成后可以“檢查錯誤”，沒有錯誤即可以部署了；

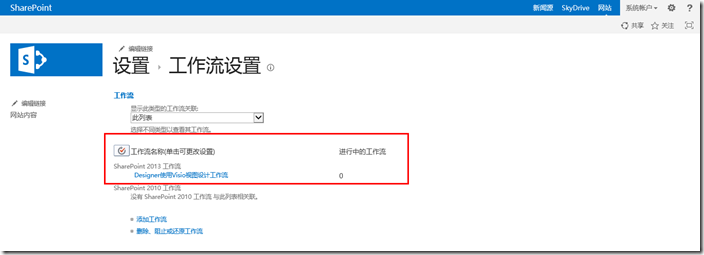

　　12、查看工作流部署成功：

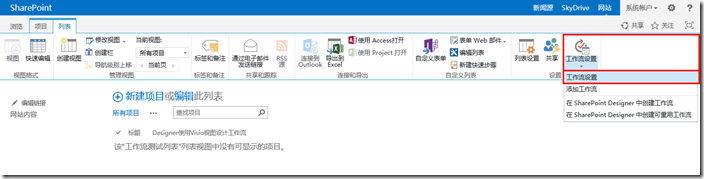

　　13、在列表中，也可以設置工作流的啟動方式，如下圖：

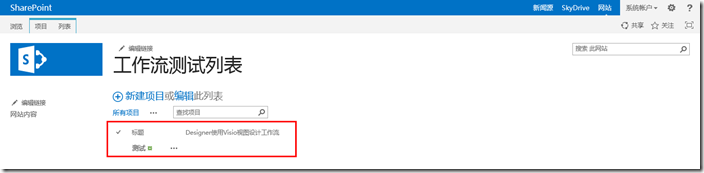

　　14、新建一條項目，測試工作流，如下圖：

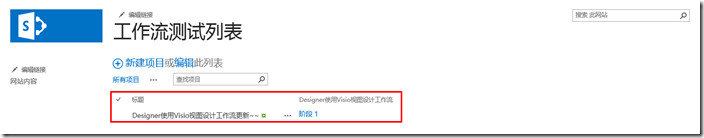

　　15、刷新頁面，工作流已經正常運行了，大功告成！

結束語

　　很簡單的一個工作流例子，高手勿噴！希望能夠帶給新手以幫助，自己也是在不斷摸索和學習工作流，希望能夠和大家共同交流，一起提高。
