如何運用PPT繪制五角星循環圖邏輯表達

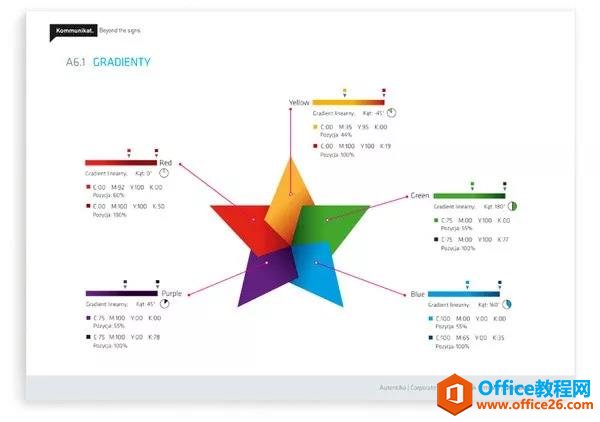

PPT圖形繪制問題，如何繪制下列五角星的邏輯表達圖？

?

這個圖的細節很多，本帖主要是教會大家如何繪制出中間的五角星圖形，可以看到它不是簡單的五角星插入，而是一個對稱的三角形圖形進行了旋轉堆疊。
所以首先我們需要先繪制出對稱的三角形圖形，方法如下：

?

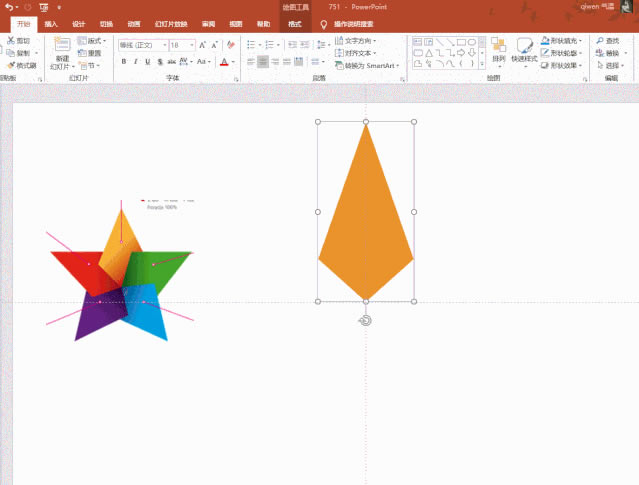

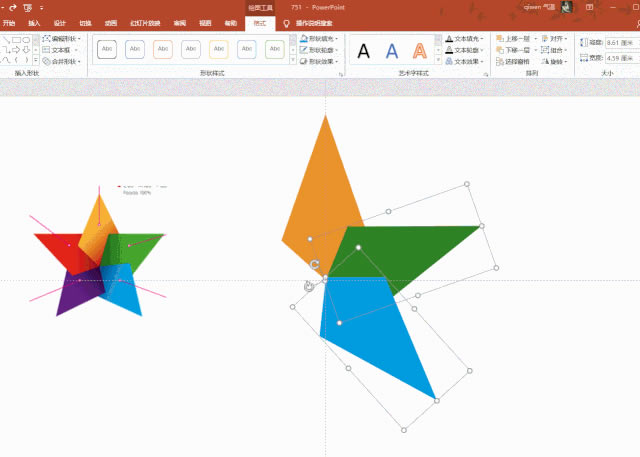

?插入一個等腰三角形，細長一點，在按住ctrl鍵復制出來一個，拖曳旋轉柄180，然后調整的短一點，最后利用組合功能將其組合成一個圖形。?同樣復制圖形，進行旋轉，注意旋轉的時候，水平線，以及旋轉點永遠在五角星的整中心。

?

?繪制了對稱的圖形后，可以利用組合功能快速復制并翻轉，提高制作效率。

?

?最后取消組合圖形，設置前后的層疊關系即可。

?

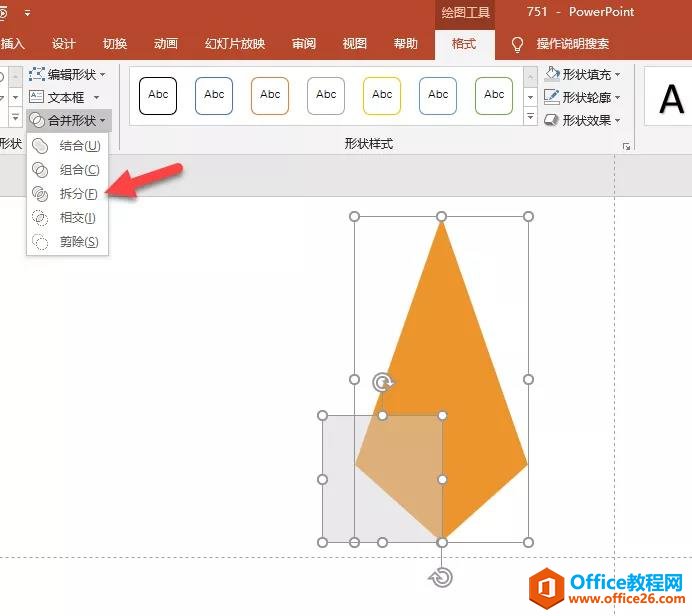

?但繪制完畢后，發現有個問題，紅色有一部分是在橙色的底部，所以我們需要裁切橙色的一部分，擋住紅色部分。可以利用一個方塊和三角圖形進行拆分。

?

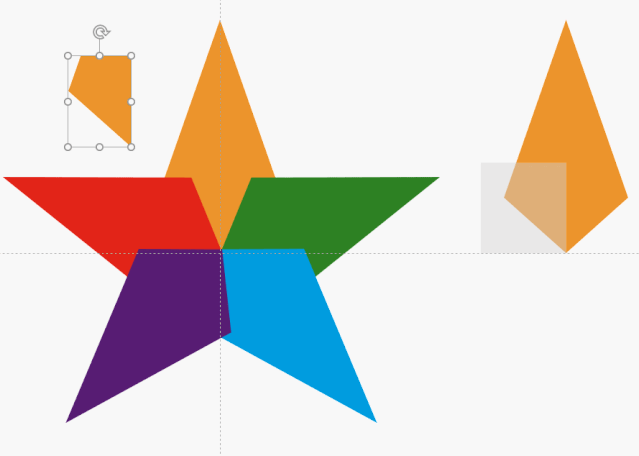

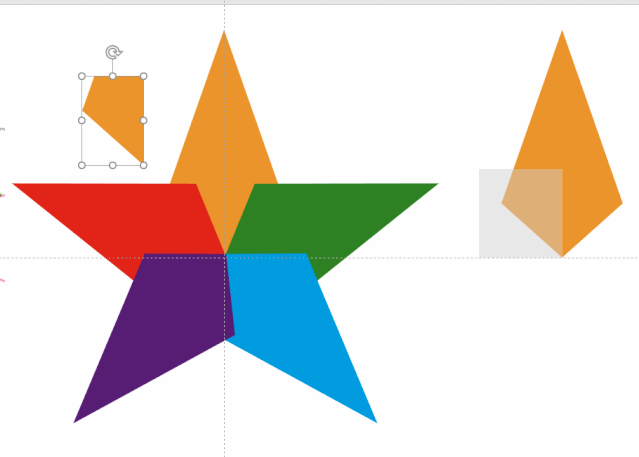

然后將拆分部分正好擋住橙色部分即可。

?

?五角星大功告成，是不是很簡單，趕緊來試試吧！
