Exchange Server 2013 高可用部署系列（四）郵箱服務器高可用——數據庫可用性組（DAG）

已經介紹了Exchange Server 2013前端高可用——網絡負載平衡（NLB）的配置，本篇博文進入本系列的主題之二——后端高可用性的部署，所謂后端高可用性，就是針對郵箱服務器做數據庫可用性組（DAG），該配置在Exchange管理中心（ECP）完成，下面進入正題：

一、心跳網卡配置：

兩臺服務器DAG網卡的IP如下：

EX：10.6.100.1 ? ? ? ? ??Mail2：10.6.100.2 ? ? ? ? ? ??DAG群集IP：10.6.1.87

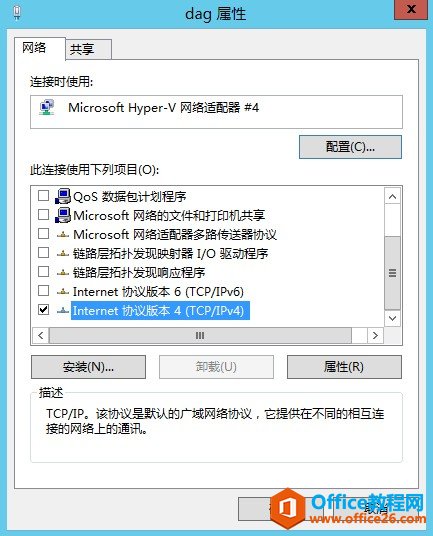

1、打開DAG心跳網卡的屬性對話框，去掉除“TCP/IPv4”以外的勾選，如下圖所示，

2、進入DAG網卡IP地址設置：

第一臺IP如下：

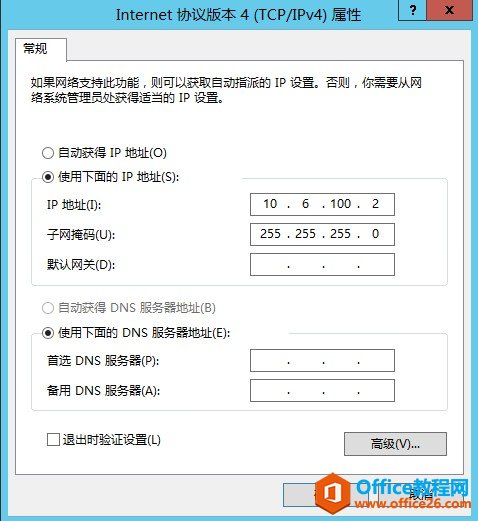

第二臺IP如下：

3、在“TCP/IPv4屬性”對話框中，點擊“高級”，打開高級設置：

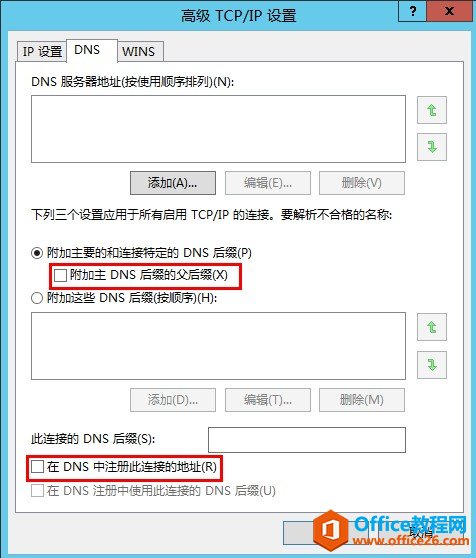

選擇“DNS”選項卡，去掉“附加主DNS后綴的父后綴”、“在DNS中注冊此連接的地址”兩項的勾選，如下圖：

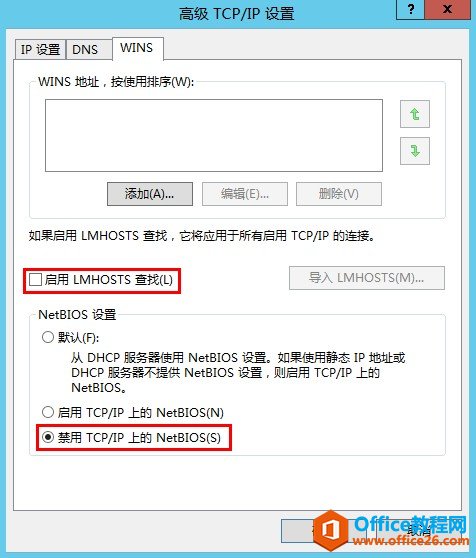

選擇“WINS”選項卡，去掉“啟用LMHOSTS查找”的勾選，再選中“禁用TCP/IP上的NetBIOS”，如下圖：

4、設置網卡的優先級：

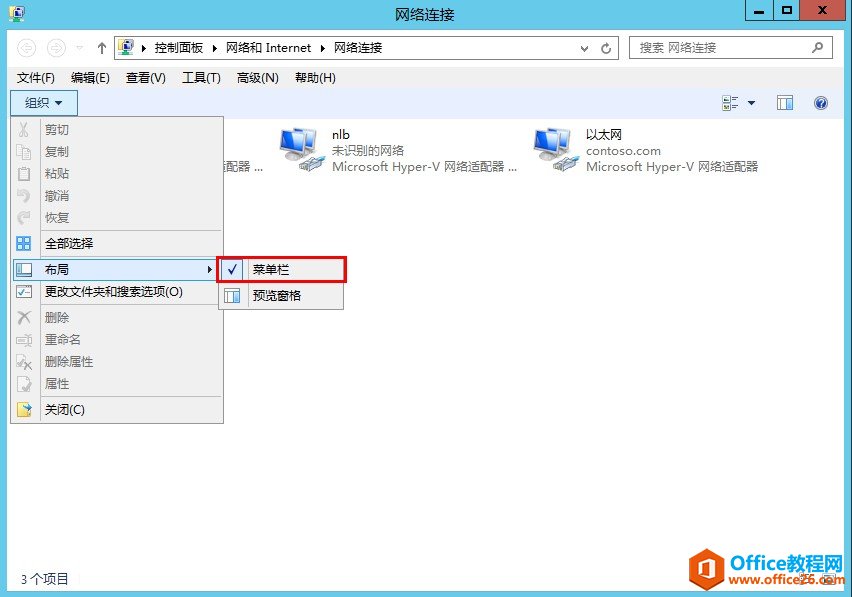

設置“網絡連接”對話框的布局，勾選“菜單欄”，如下圖：

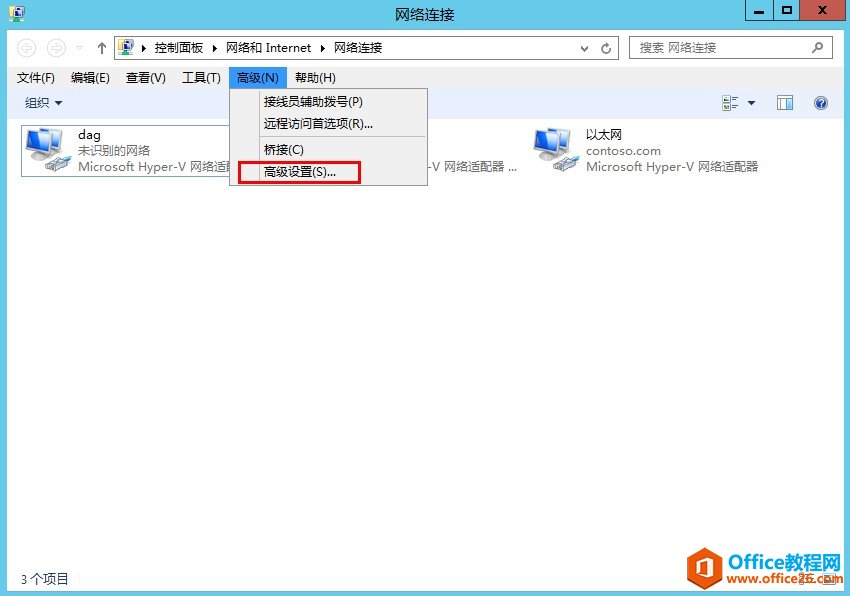

在菜單欄上點擊“高級”，再選擇“高級設置”，如下圖：

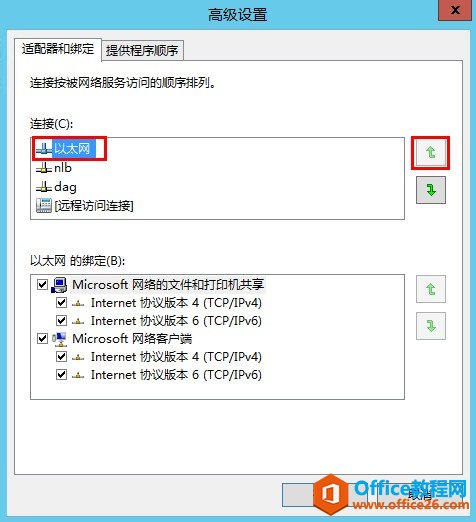

調整主內網網卡的優先級高于DAG心跳網卡：

?

?

二、在管理中心（ECP）創建DAG：

1、在瀏覽器中輸入以下地址：https://10.6.1.86/ecp ，打開Exchange管理中心，輸入域管理員帳號登陸，如下圖：

（注：10.6.1.86是前端NLB的群集IP地址，關于如何配置NLB，請參照上一篇博文：http://blog.csdn.net/xiezuoyong/article/details/22728041）

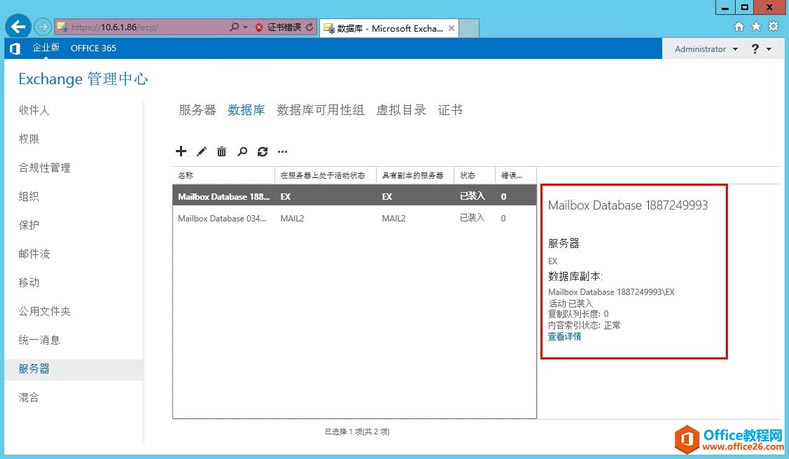

2、點擊左側欄“服務器”，再點擊“數據庫”，查看兩臺服務器中的數據庫是否正常，如下圖：

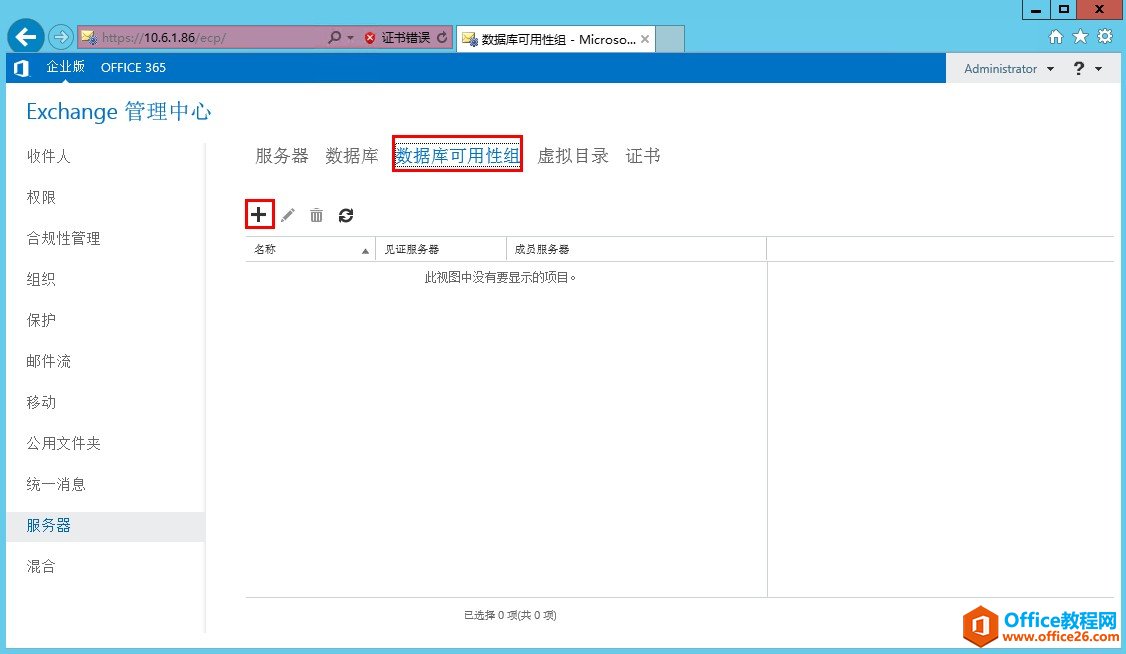

3、點擊“數據庫可用性”，然后點擊“+”，如下圖：

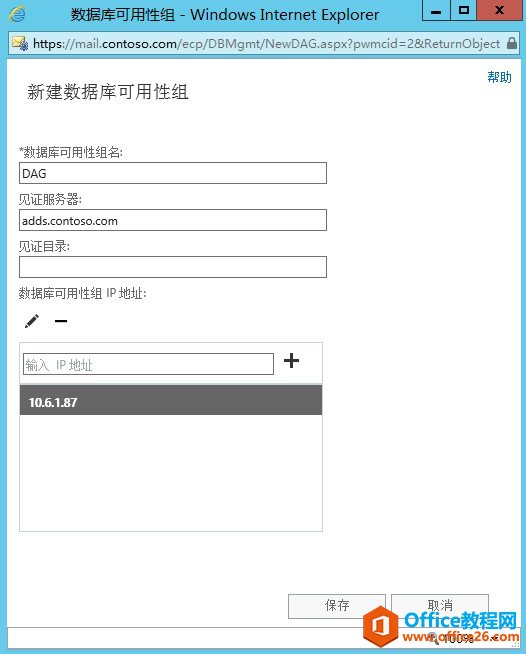

4、新建數據庫可用性組，填入DAG名稱、見證服務器，見證服務器一般配置在CAS上，這里見證服務器是在DC上，見證目錄可以不填，這樣DAG會自動在對應服務器中創建見證目錄。也可自己指定。填入DAG的IP地址，需要先在DNS中解析一個dag.contoso.com記錄，如下圖：

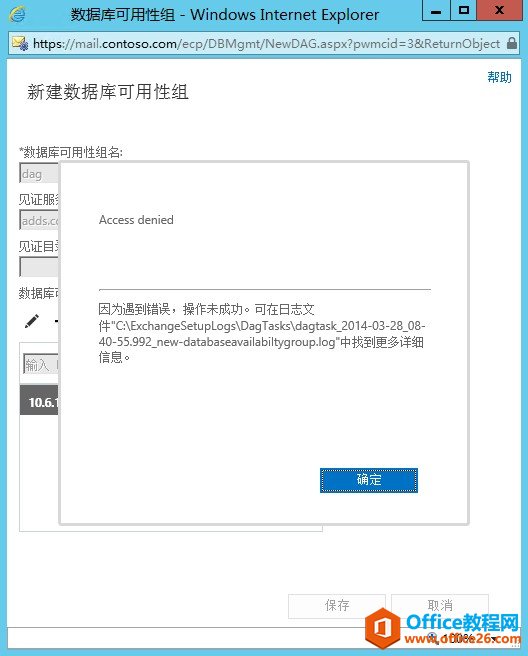

注：這里點擊“保存”的時候可能會出錯，錯誤提示如下圖：

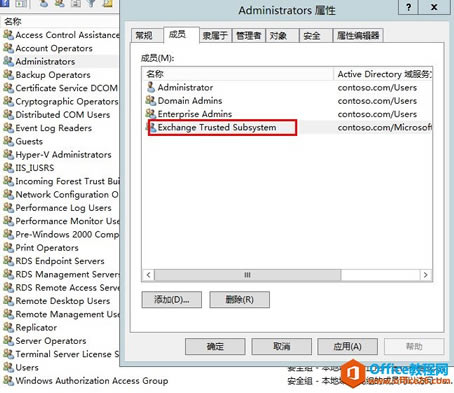

錯誤解決：訪問被拒絕，大部分是訪問權限的問題。因為這里見證服務器是在DC上，要在見證服務器上創建見證目錄，需要把Exchange Trusted Subsytem組加入到見證服務器的本地administrators組中，所以這里要在DC的administrators組中添加一個成員，如下圖：

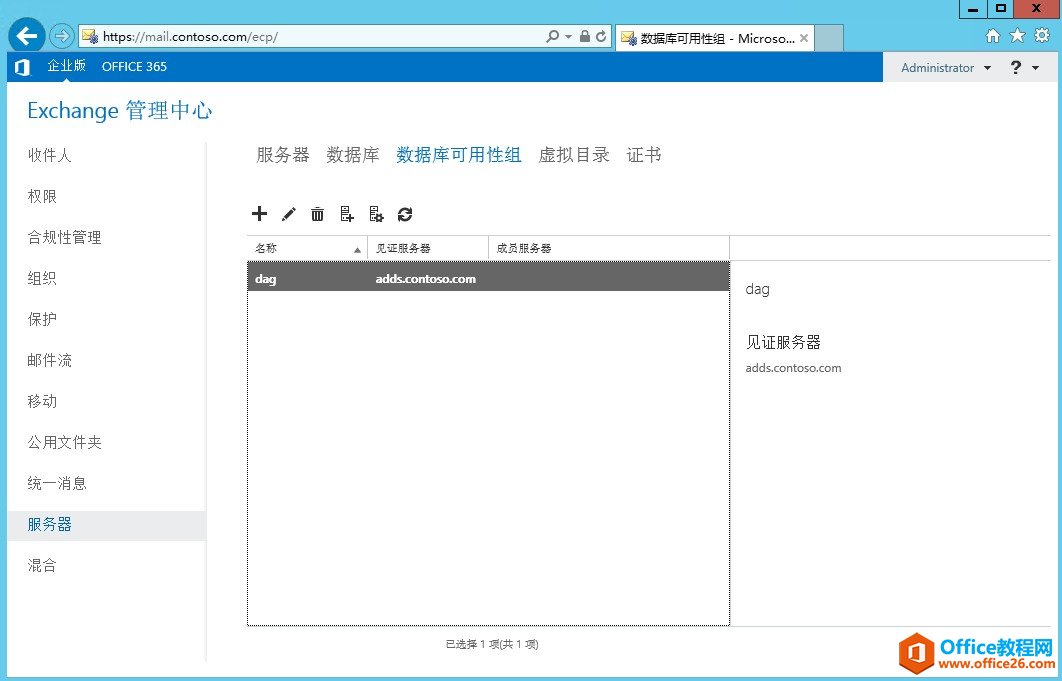

5、DAG創建完成，如下圖：

6、雙擊“DAG”，查看見證目錄路徑，如下圖：

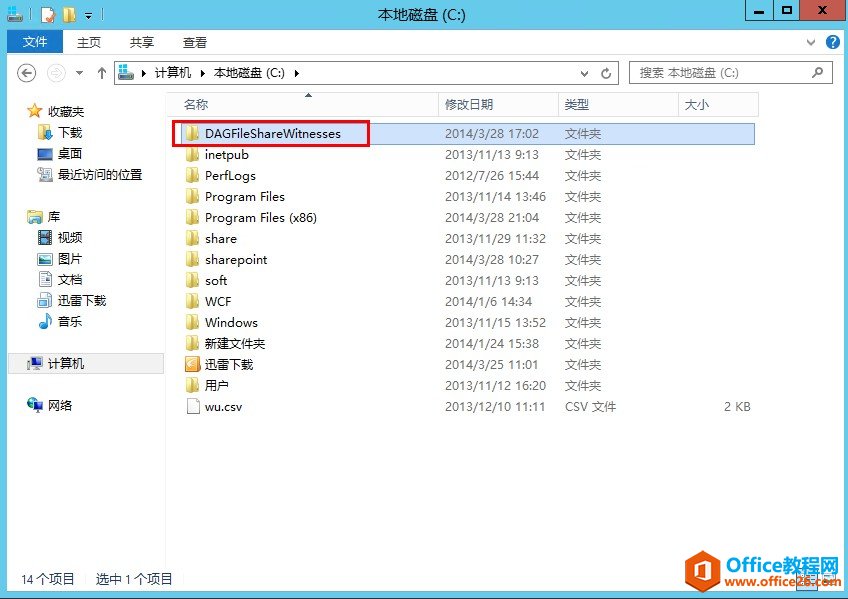

7、登陸DC，在C盤上可以看到創建的見證目錄，如下圖：

三、在DC服務器上配置DAG：

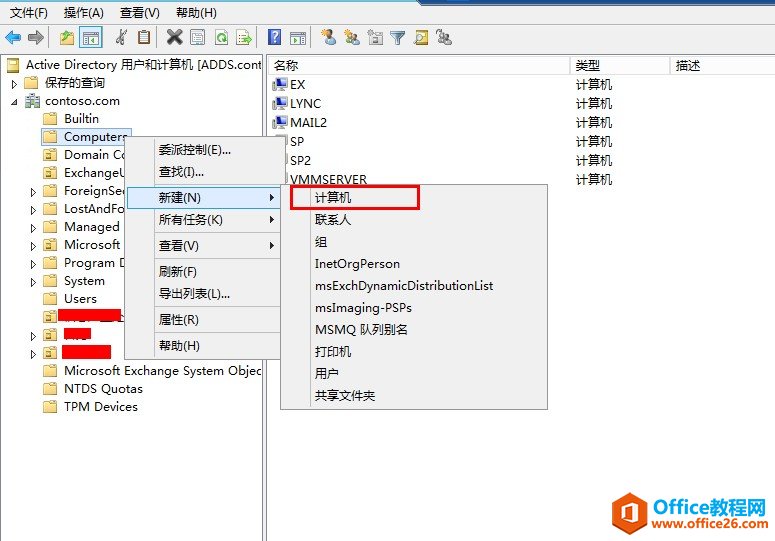

1、登陸DC，打開“Active Directory 用戶和計算機”，在“Computers”下創建一個計算機，如下圖：

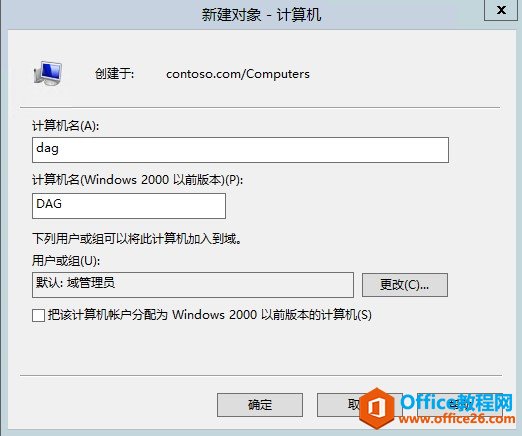

2、輸入剛才創建的DAG名稱，如下圖：

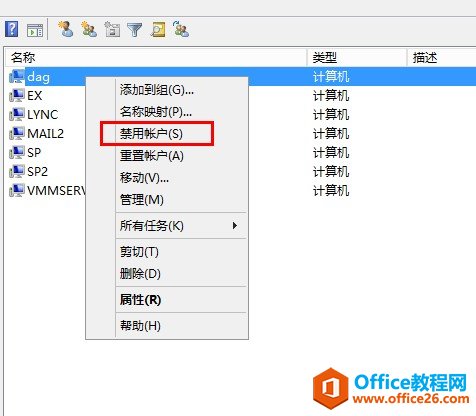

3、然后禁用創建的計算機。不禁用的話一會添加數據庫會出錯，在完成DAG之后會自動啟用的。

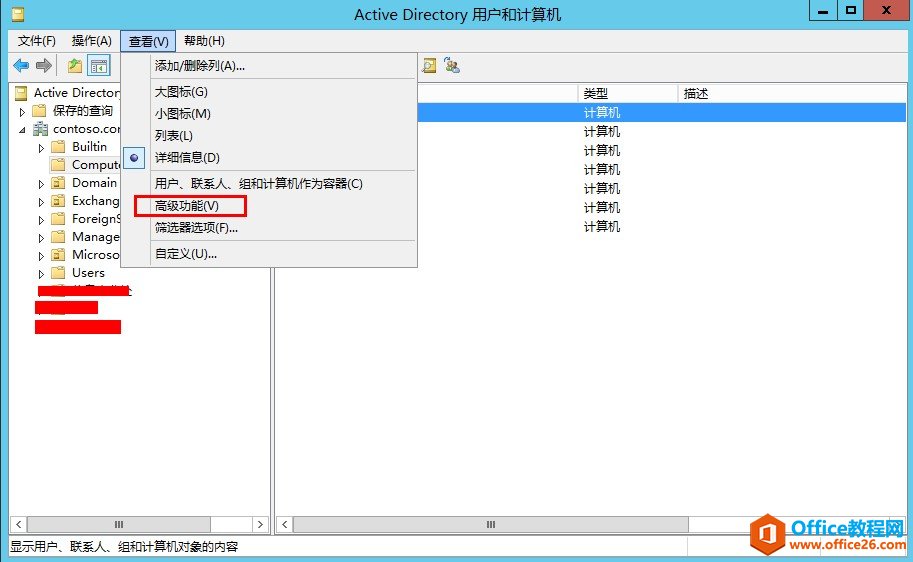

4、點擊“查看”，選中“高級功能”，如下圖：

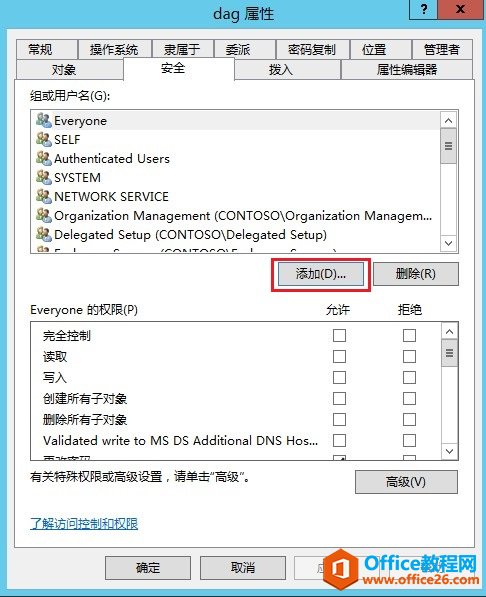

5、打開“dag屬性”對話框，選擇“安全”，點擊“添加”，如下圖：

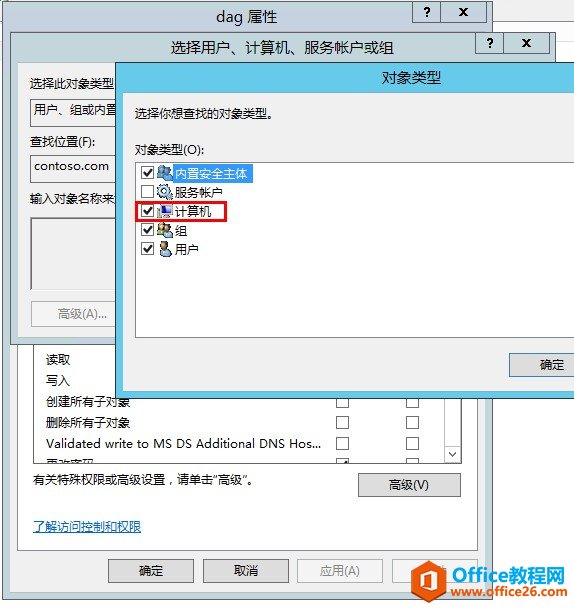

6、在對象類型中勾選“計算機”，

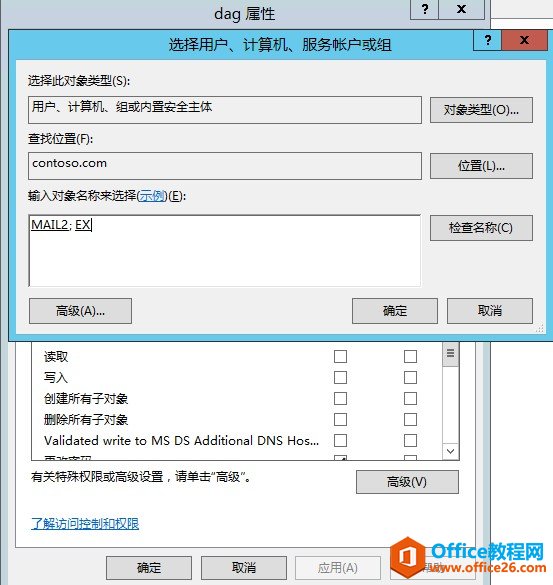

7、添加兩臺郵箱服務器：EX、MAIL2，點擊確定，如下圖：

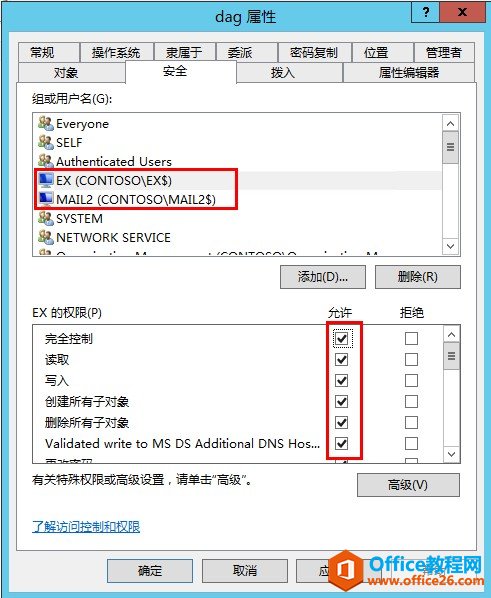

8、分別為EX、MAIL2?賦予完全控制權限，如下圖：

四、在管理中心ECP完成DAG配置：

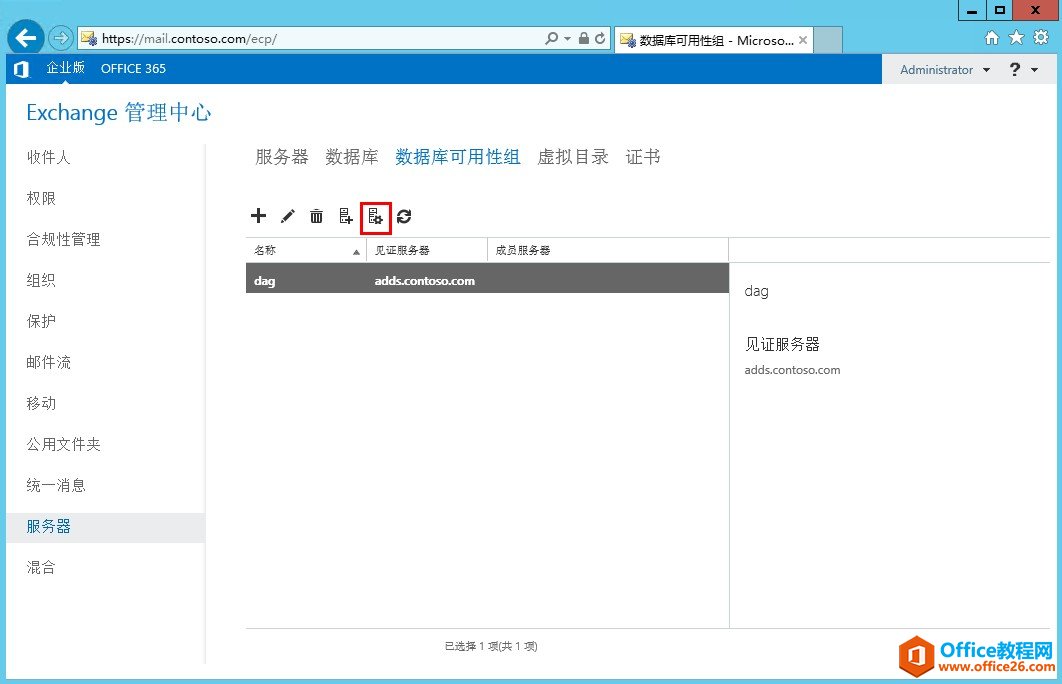

1、在數據庫可用性組中，選中dag，點擊“管理DAG成員資格”圖標，如下圖：

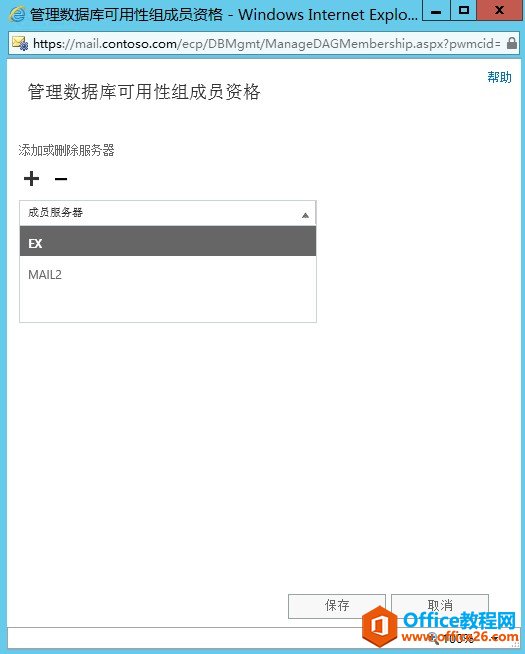

2、添加兩臺郵箱服務器：EX、MAIL2 ，如下圖：

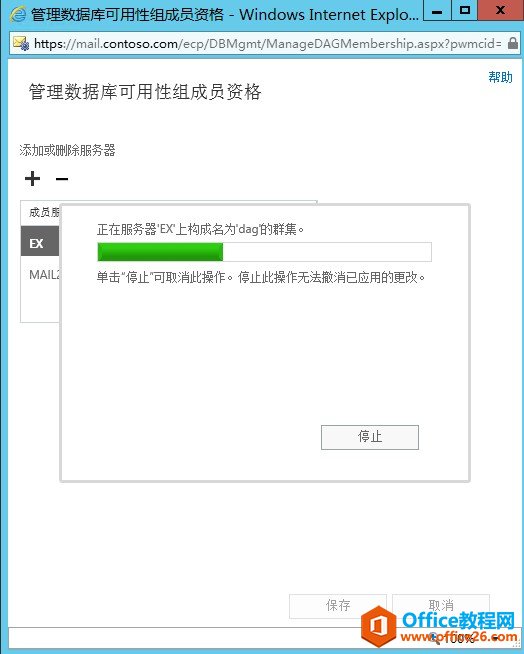

3、創建DAG成員......

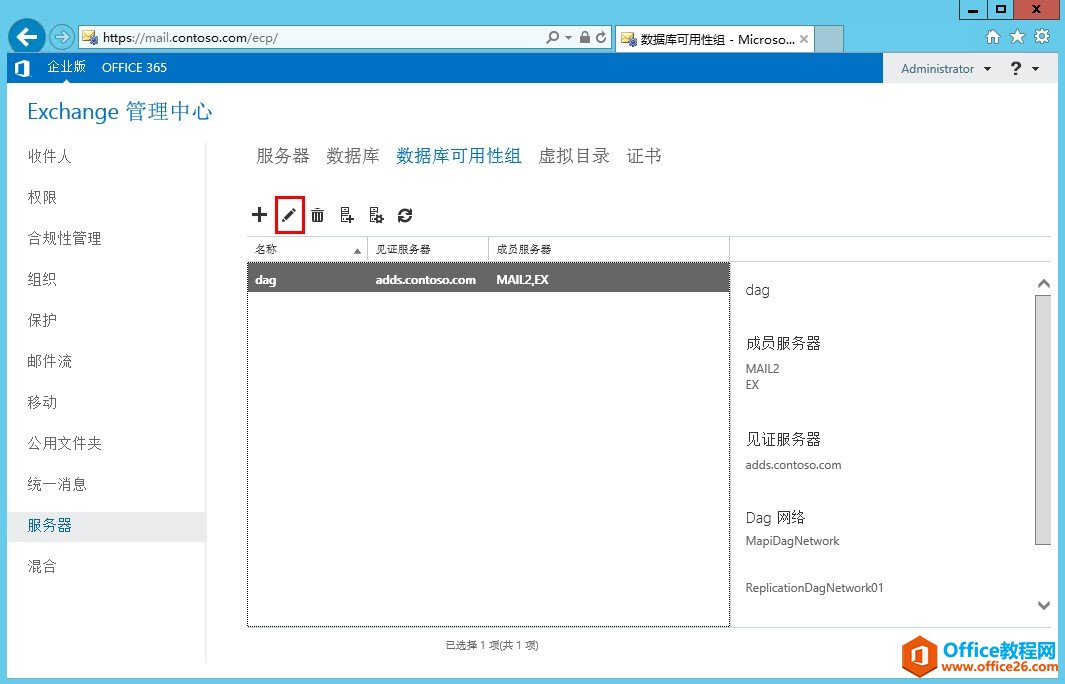

4、成員創建完成后，點擊“編輯”圖標，如下圖：

5、勾選“手動配置數據庫可用性組網絡”，點擊保存，

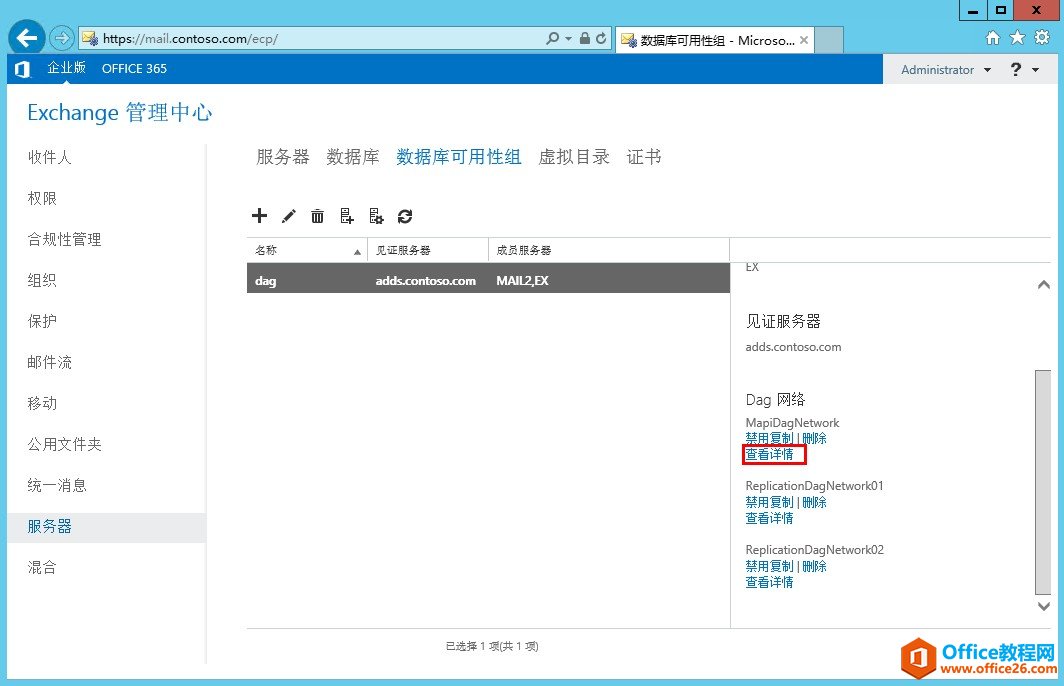

6、在DAG網絡的“MapiDagNetwork”下面點擊“查看詳情”，如下圖：

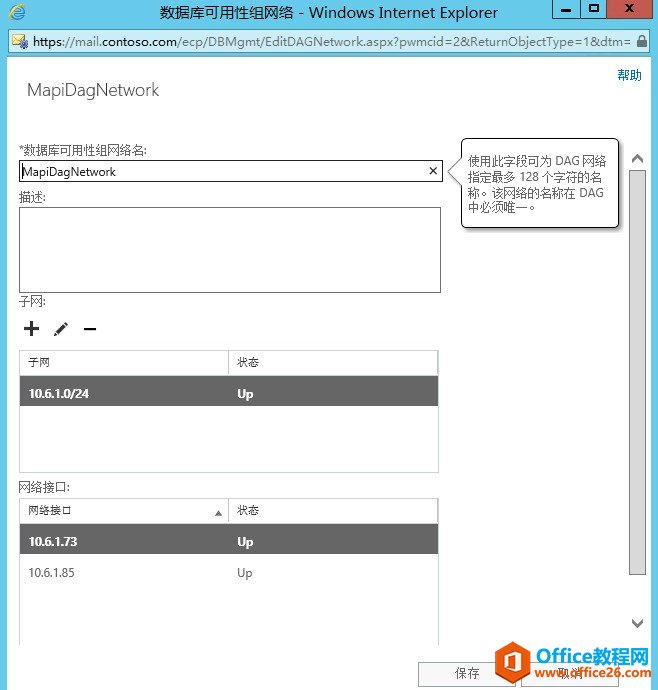

7、確認網絡地址，若有多余的地址請刪除，如下圖：

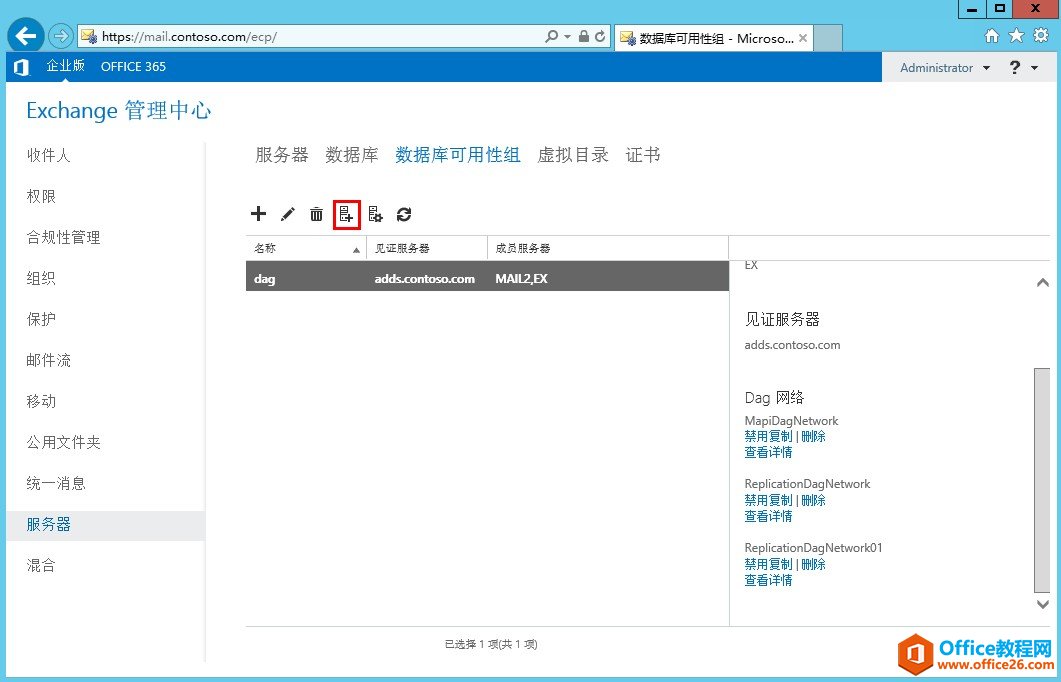

8、點擊“新建DAG網絡”圖標，如下圖：

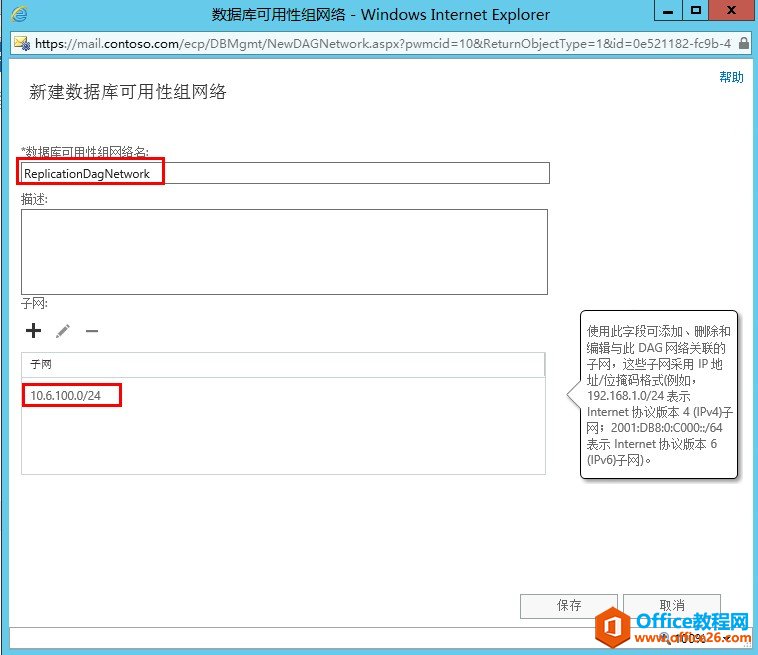

9、輸入數據庫可用性組網絡名，并添加子網地址，如下圖：

10、禁用MapIDagNetwork的復制，

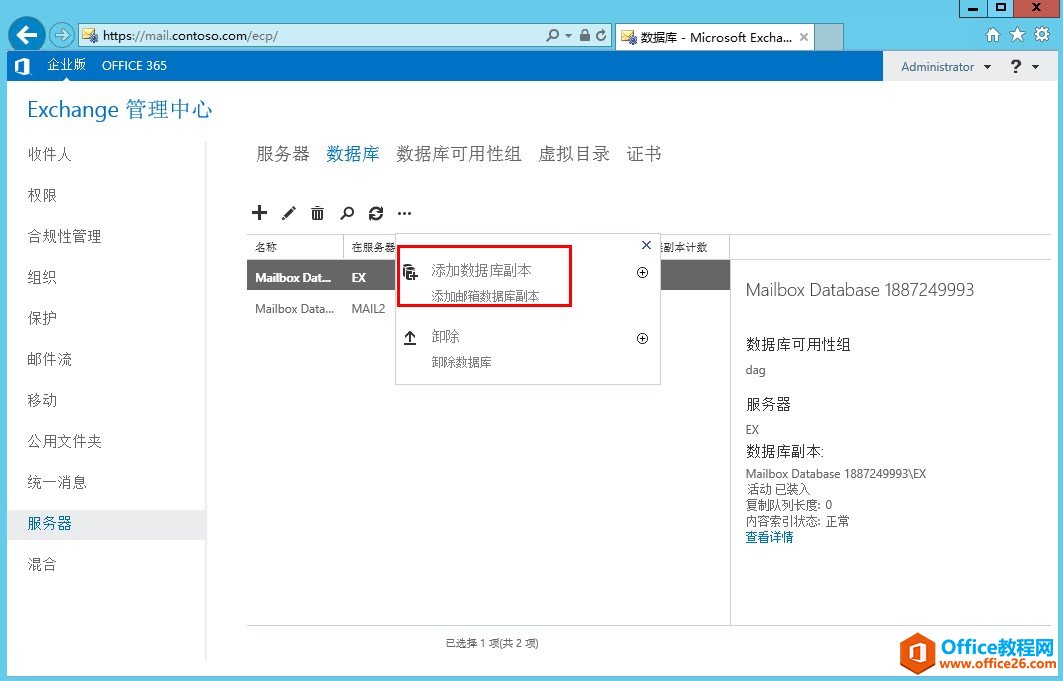

11、切換到數據庫選項，點擊“...”，分別添加兩臺服務器上的數據庫副本，如下圖：

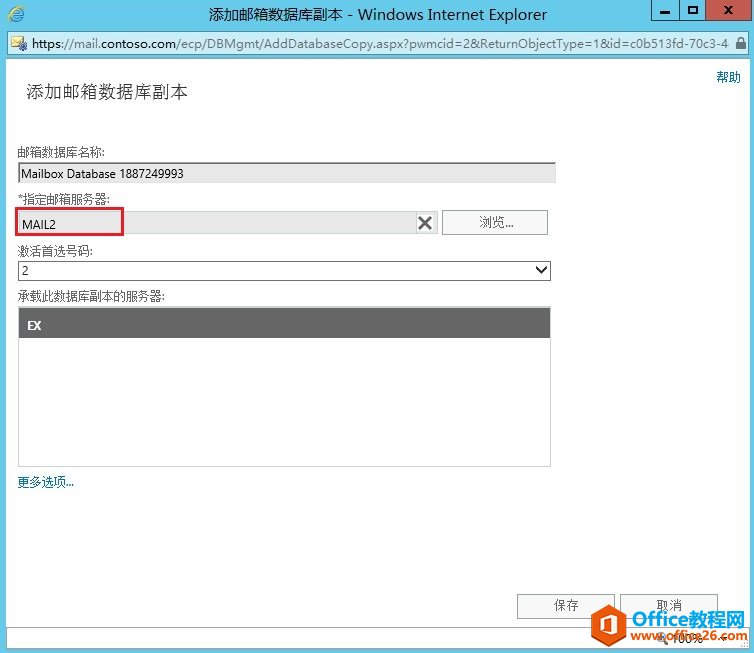

12、添加數據庫副本到另一臺服務器上，如下圖：

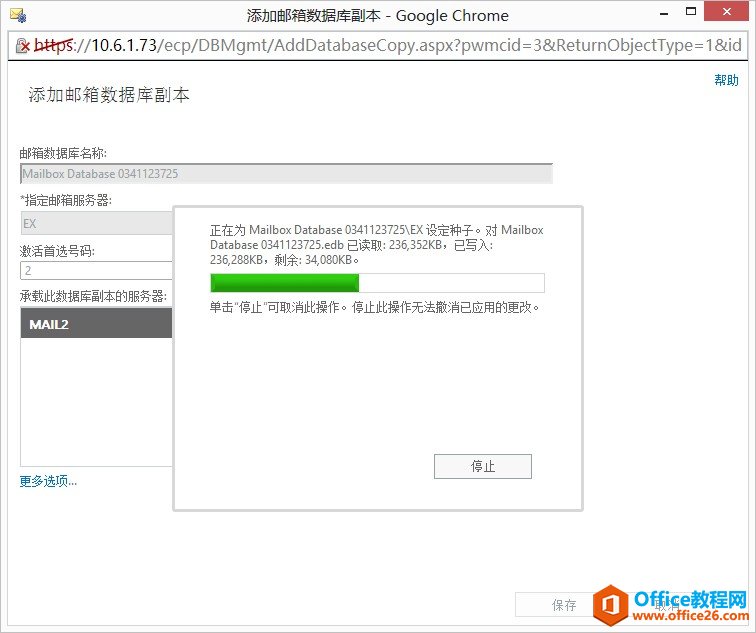

13、正在復制數據庫副本......

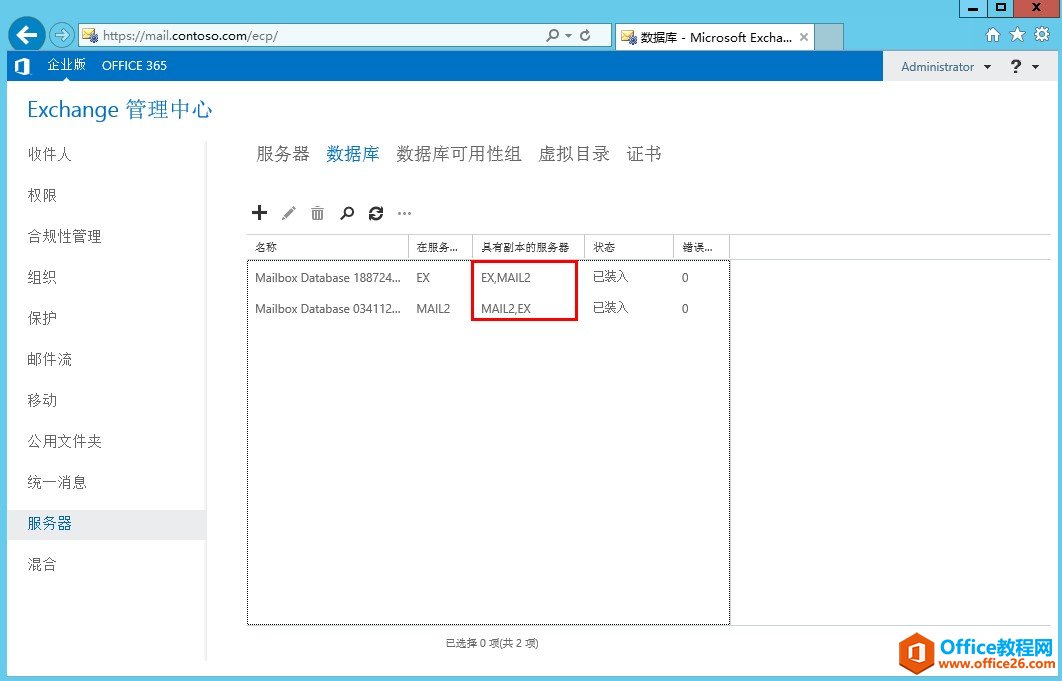

14、添加副本完成，現在可以看到兩臺服務器互相掛有對方數據庫的副本，以此來實現數據庫高可用，如下圖：

五、DAG的效果測試：

?

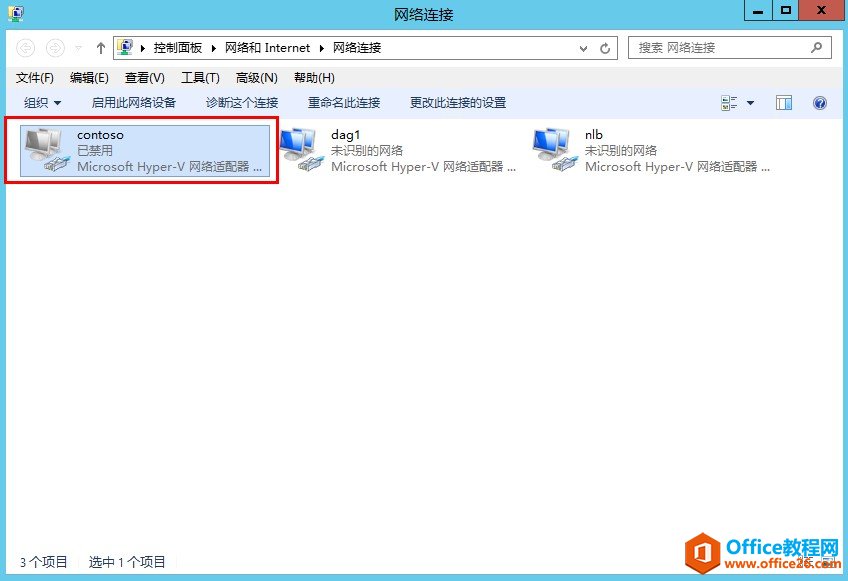

1、現在禁用掉第一臺EX的主內網網卡，如下圖：

?

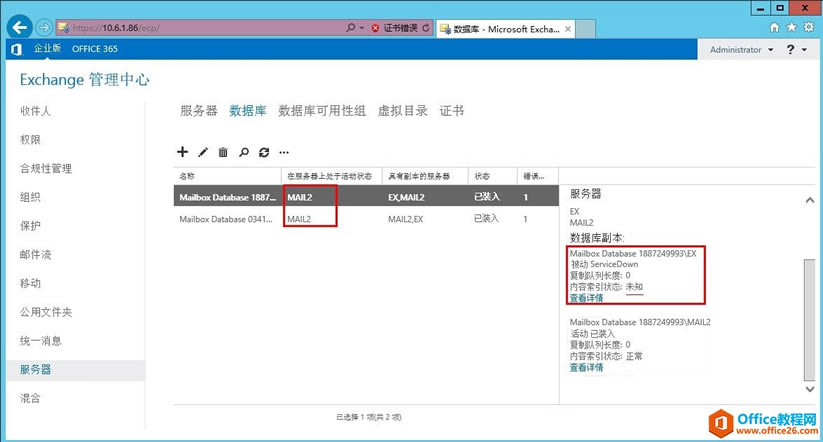

2、可以看到現在原先EX上的數據庫已經在MAIL2上承載，再看右下角EX的狀態變成“未知”，如下圖：

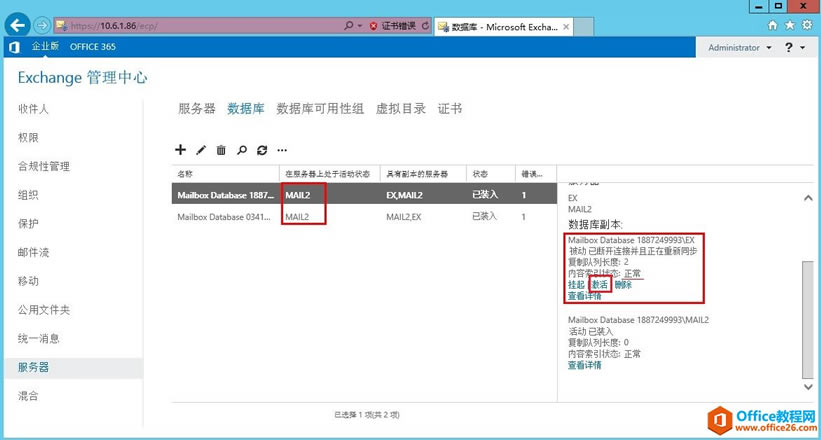

3、我們再把EX的網卡啟用，刷新一下，現在可以看到EX的數據庫狀態顯示正常，但數據庫還是由Mail2來承載，若要把數據庫重新移到EX上來承載，請點擊“激活”，如下圖：

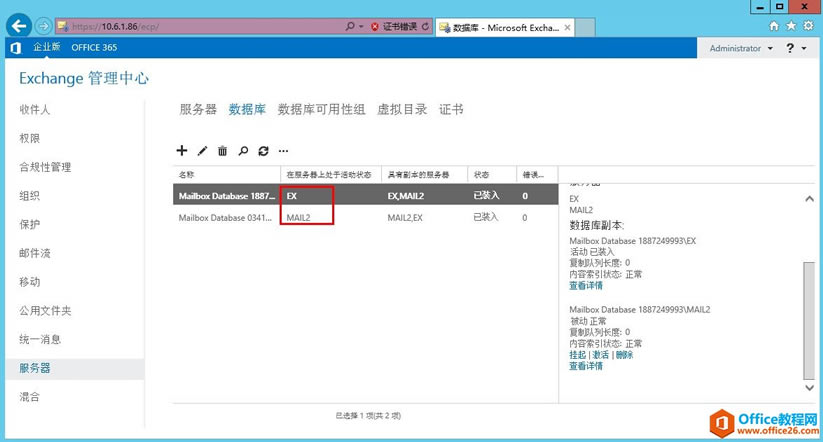

4、現在數據庫又重新回到EX上了，如下圖：

?

到此，本篇博文已經完成了郵箱服務器的數據庫高可用性的部署，下篇博文將介紹外網訪問和證書配置。
