Exchange Server 2013 高可用部署系列（三）客戶端訪問高可用——網絡負載均衡（NLB）

已經完成了Exchange Server 2013的基本安裝過程，下面進入本系列的主題之一——前端高可用性的部署，所謂前端高可用性，就是針對客戶端訪問角色服務器（CAS）做負載均衡，這里采用Windows Server 2012自帶的組件網絡負載均衡（NLB），下面進入正題：
一、心跳網卡配置：

兩臺服務器NLB網卡的IP如下：

EX：10.6.200.1 ? ? ? ? ??Mail2：10.6.200.2 ? ? ? ? ? ??NLB群集IP：10.6.1.86

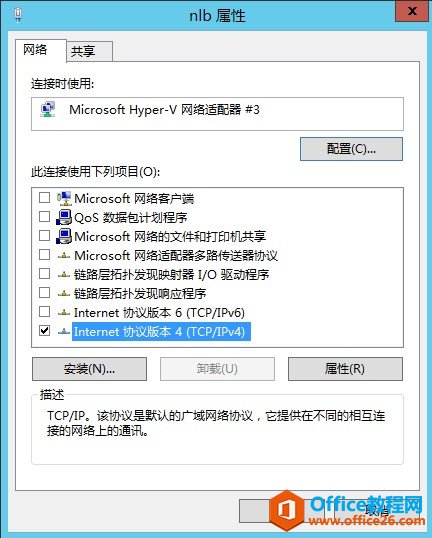

1、打開nlb心跳網卡的屬性對話框，去掉除“TCP/IPv4”以外的勾選，如下圖所示，

2、進入IP地址設置：

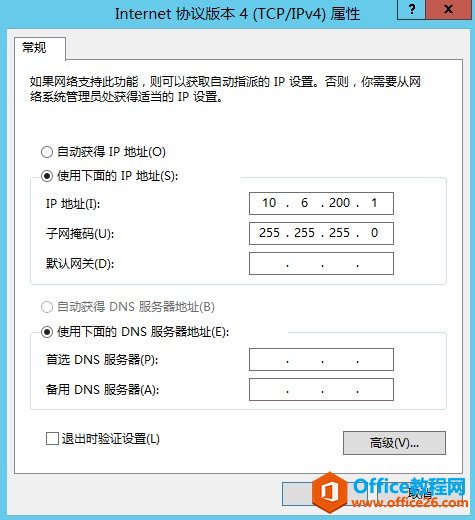

第一臺IP如下：

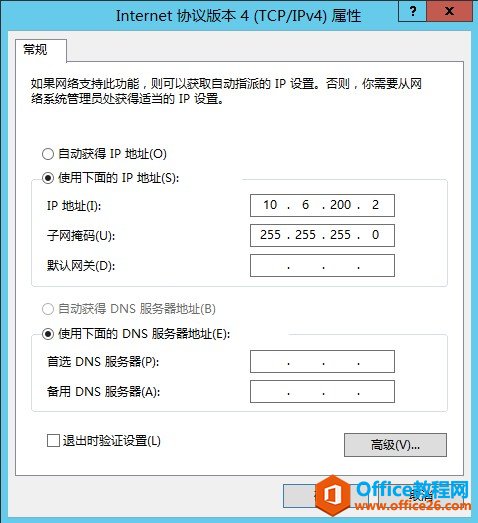

第二臺IP如下：

3、在“TCP/IPv4屬性”對話框中，點擊“高級”，打開高級設置：

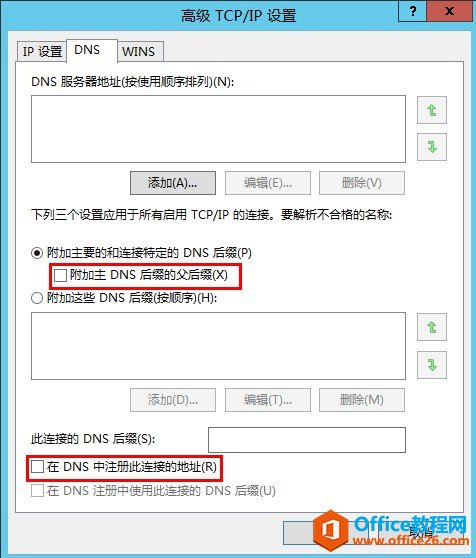

選擇“DNS”選項卡，去掉以下“附加主DNS后綴的父后綴”、“在DNS中注冊此連接的地址”兩項的勾選，如下圖：

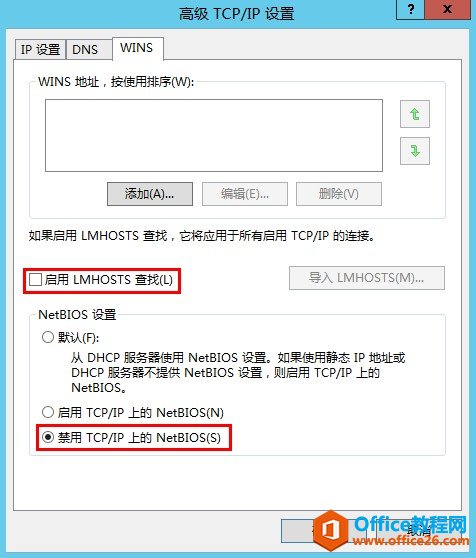

選擇“WINS”選項卡，去掉“啟用LMHOSTS查找”的勾選，再選中“禁用TCP/IP上的NetBIOS”，如下圖：

4、設置網卡的優先級：

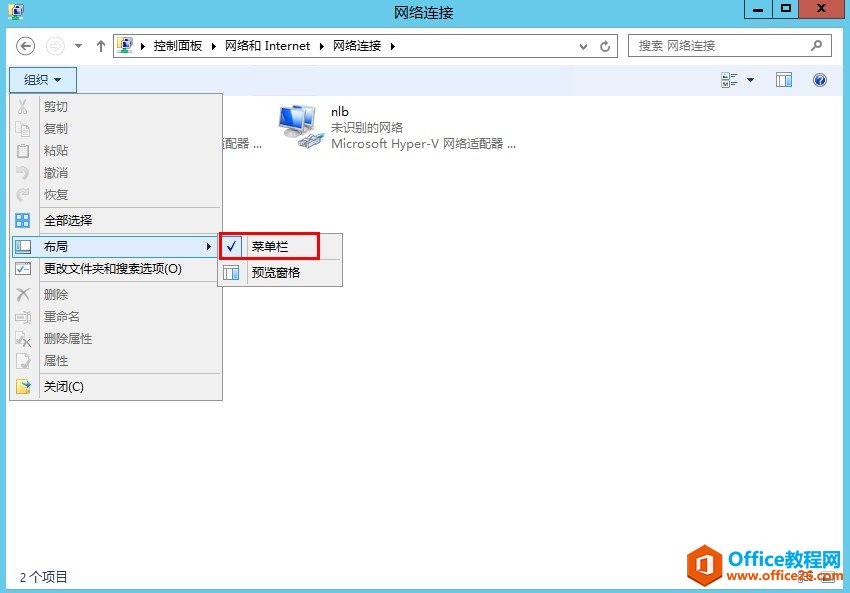

設置“網絡連接”對話框的布局，勾選“菜單欄”，如下圖：

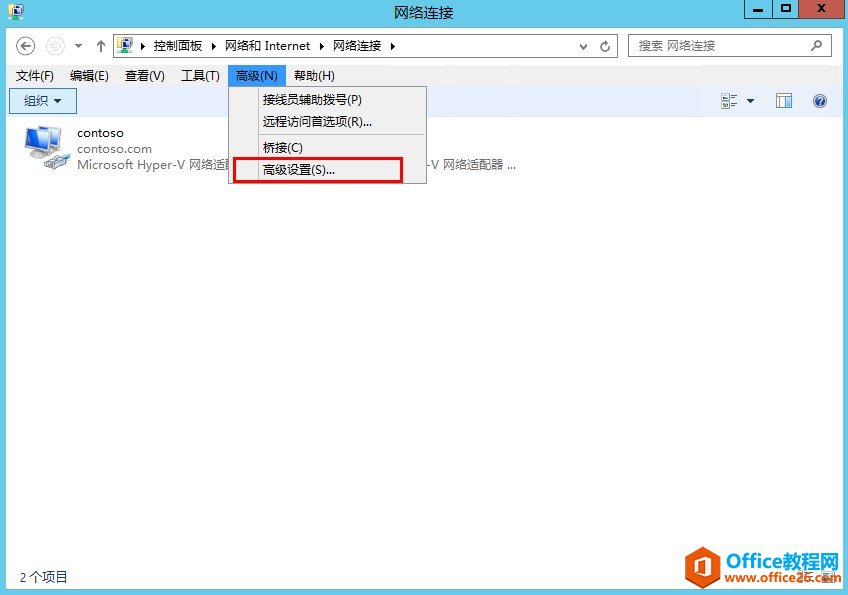

在菜單欄上點擊“高級”，再選擇“高級設置”，如下圖：

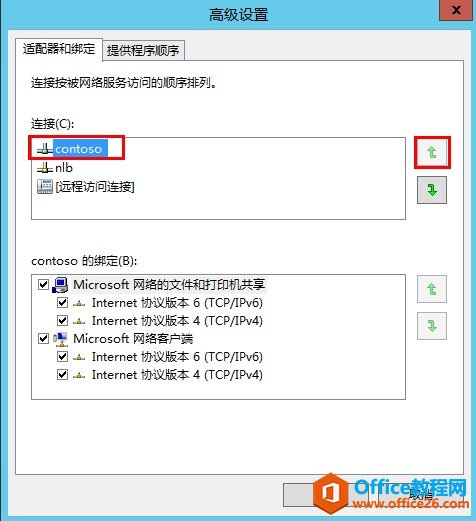

調整主內網網卡的優先級高于nlb心跳網卡：

二、添加“網絡負載平衡”組件：

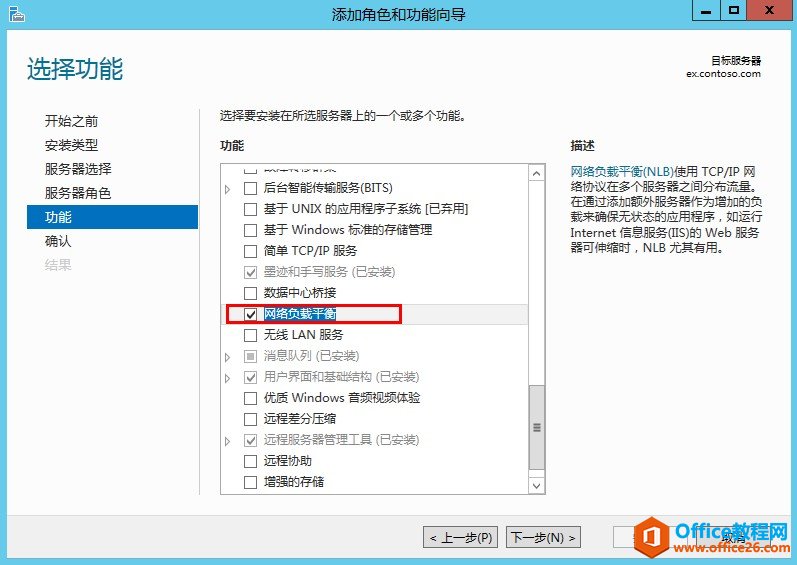

分別在兩臺前端服務器上打開“服務器管理器”，打開“添加角色和功能向導”，在添加功能界面上添加“網絡負載平衡”組件，如下圖：

三、創建網絡負載平衡群集：

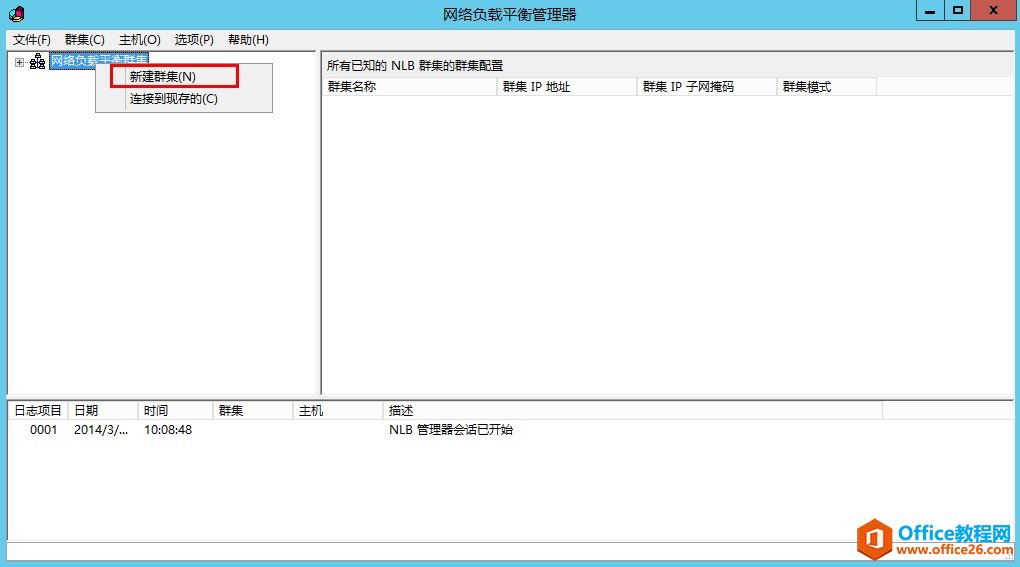

1、在第一臺EX服務器上，打開網絡負載管理器，點擊右鍵，選擇“新建群集”，如下圖：

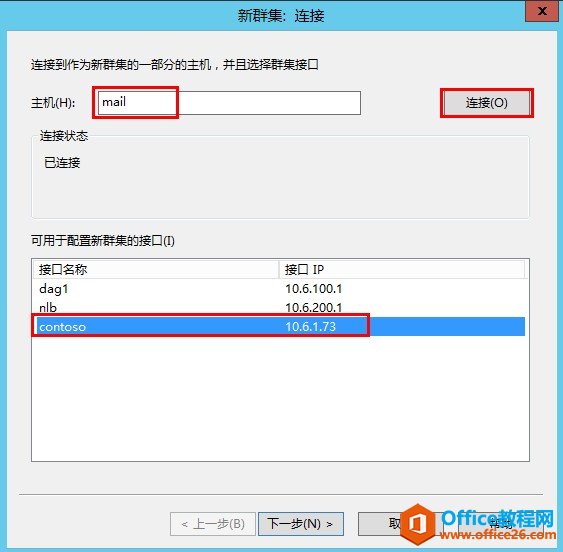

2、輸入第一臺主機名稱，然后點擊連接，列出本機的三張網卡，然后選擇主內網網卡，點擊下一步，如下圖：

（注：這里的"mail"主機其實就是"EX"服務器，因為我已經在DNS上添加了A記錄指向EX服務器了，所以不要搞糊涂了！）

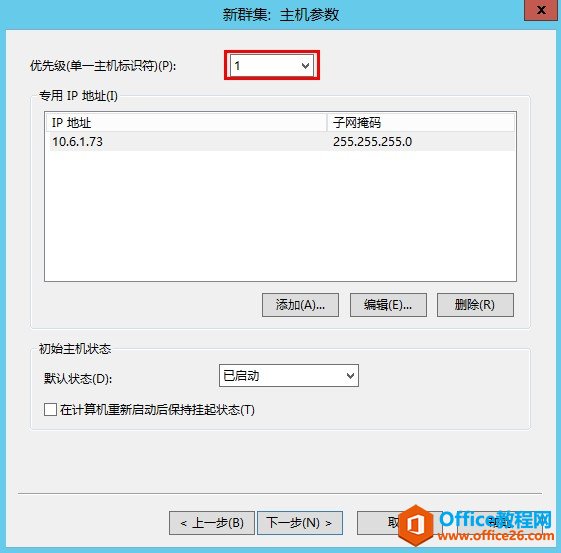

3、默認優先級為1，點擊下一步，

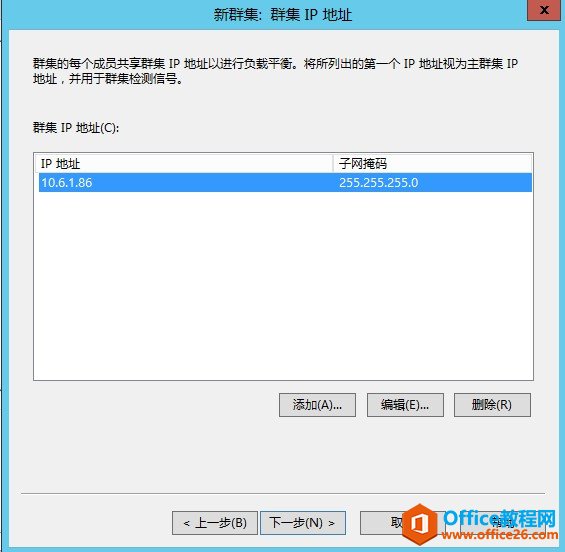

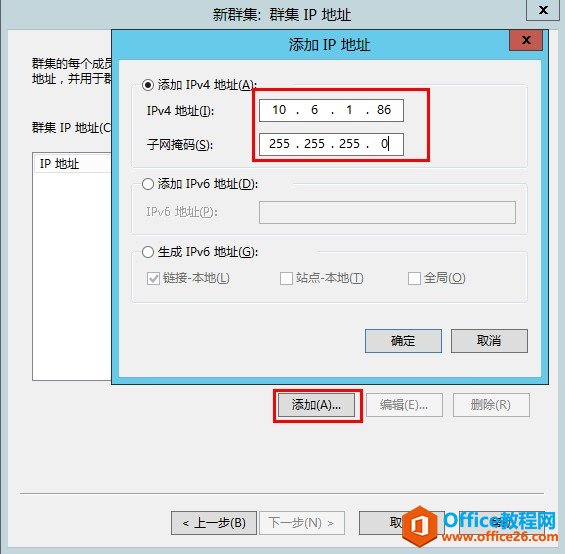

4、在“新建群集IP地址”中添加NLB的群集IP，如下兩圖：

5、輸入nlb群集的主機名稱，選擇操作模式為“多播”，

（在創建群集后，可直接用此名稱加域名來進行WEB訪問，如：https://exnlb.contoso.com/ecp）

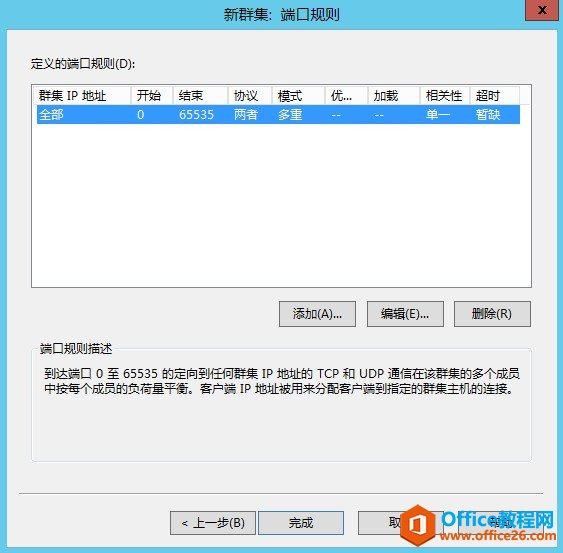

6、端口規則默認，然后點擊“完成”。

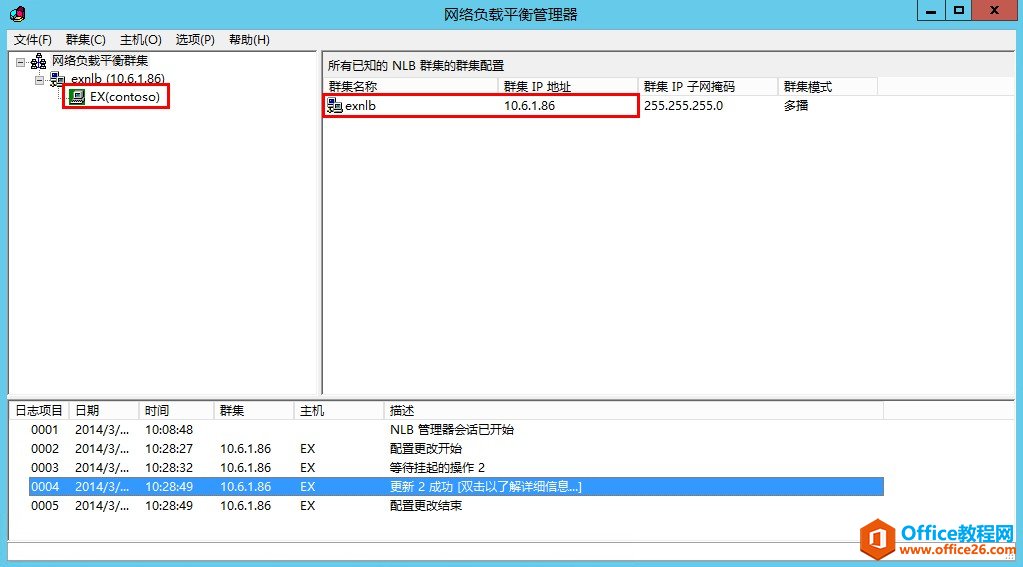

7、群集創建成功，如下圖所示，群集中已有一臺主機“EX”。

8、接下來我們要把另一臺主機“Mail2”添加到群集中，

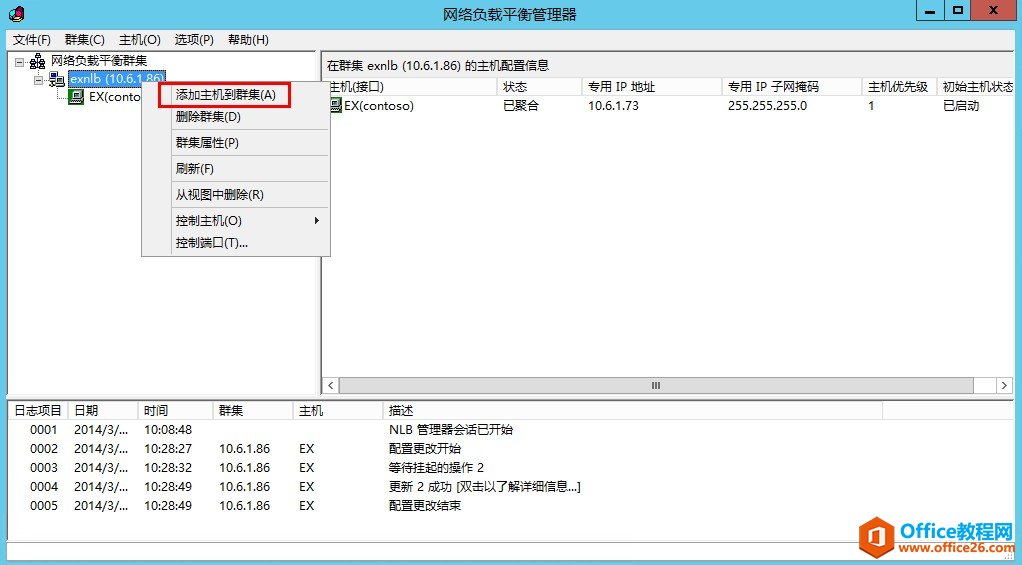

所以右鍵點擊“exnlb”群集名稱，選擇“添加主機到群集”，如下圖所示：

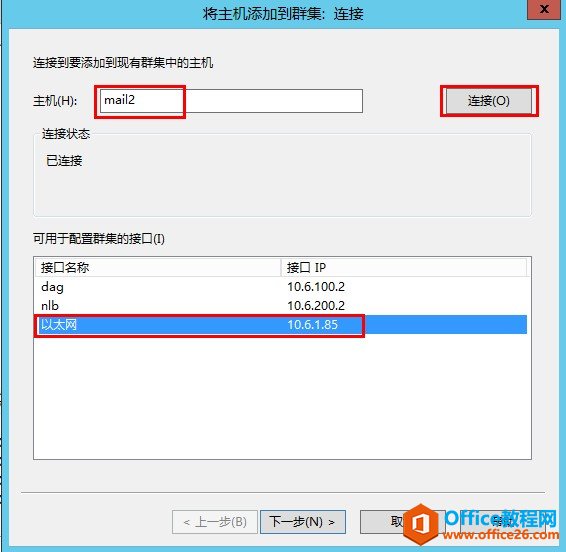

9、輸入第二臺主機名稱，點擊“連接”，列出三張網卡，選擇主內網網卡，如下圖：

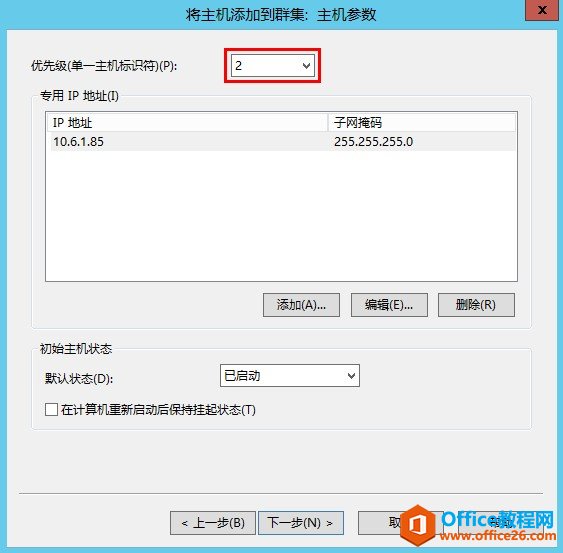

10、優先級為2，點擊下一步，

11、端口規則默認，點擊“完成”。

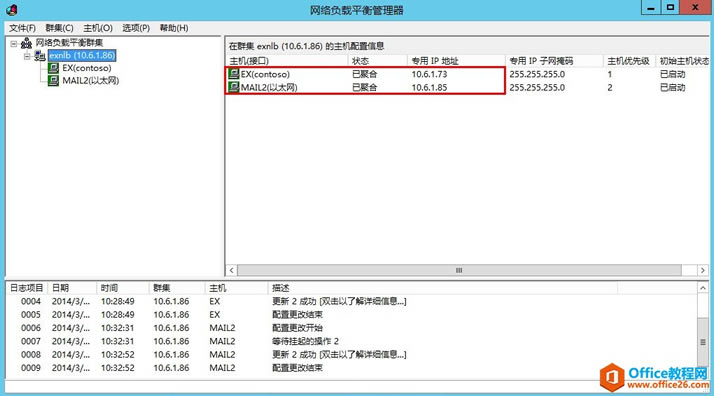

12、到此，第二臺Mail2服務器也已經添加進來了，并且兩臺主機的狀態是“已聚合”狀態，說明nlb運行正常，如下圖所示：

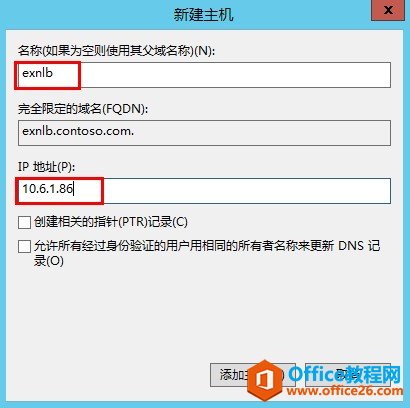

13、接下來我們需要在ADDS上，打開DNS，添加一條主機A記錄：exnlb.contoso.com，指向群集IP：10.6.1.86，如下圖：

14、檢查NLB是否運行正常，如下圖：

四、網絡負載均衡的效果測試：

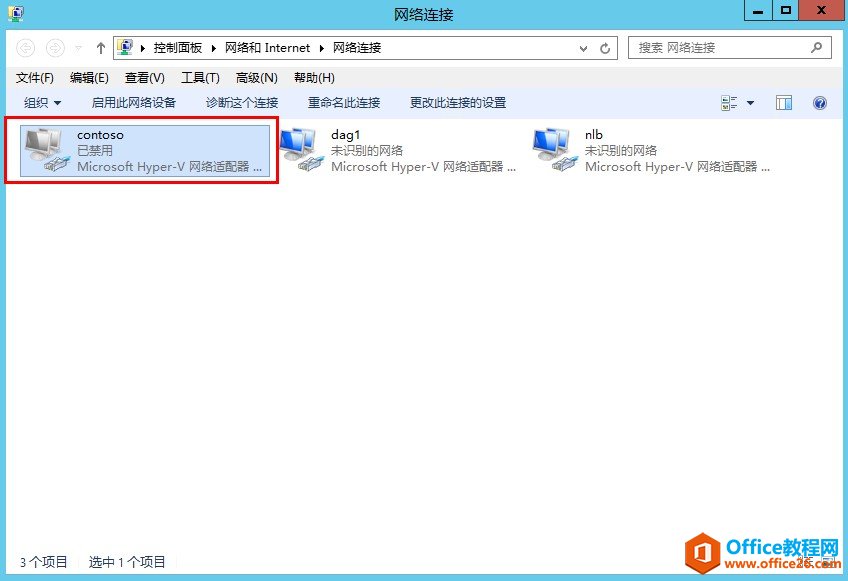

1、現在禁用掉第一臺EX的主內網網卡，如下圖：

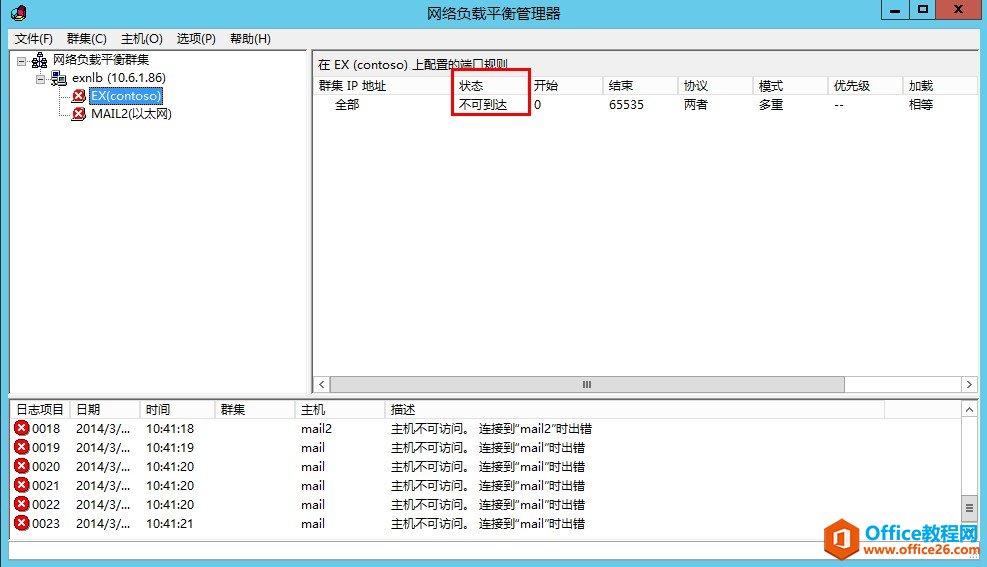

2、查看EX上的網絡負載平衡管理器，發現出錯，狀態提示“不可到達”，如下圖：

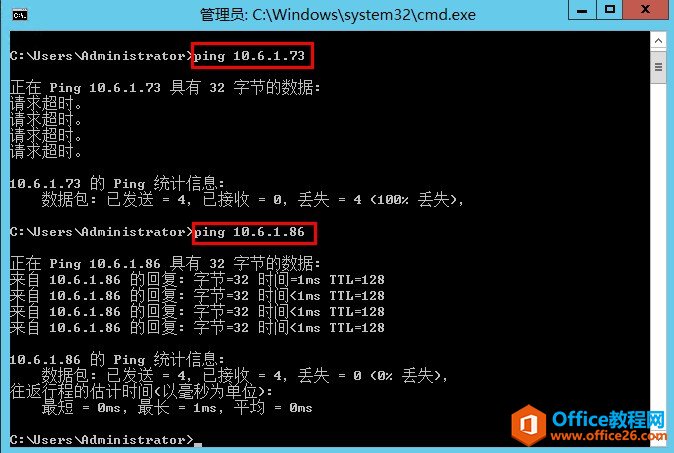

3、現在ping一下EX服務器IP，當然不通；再ping一下群集IP，還是通的，說明nlb工作正常，如下圖：

4、現在第二臺服務器Mail2上打開網絡負載平衡管理器，發現mail2仍然正常提供，如下圖：

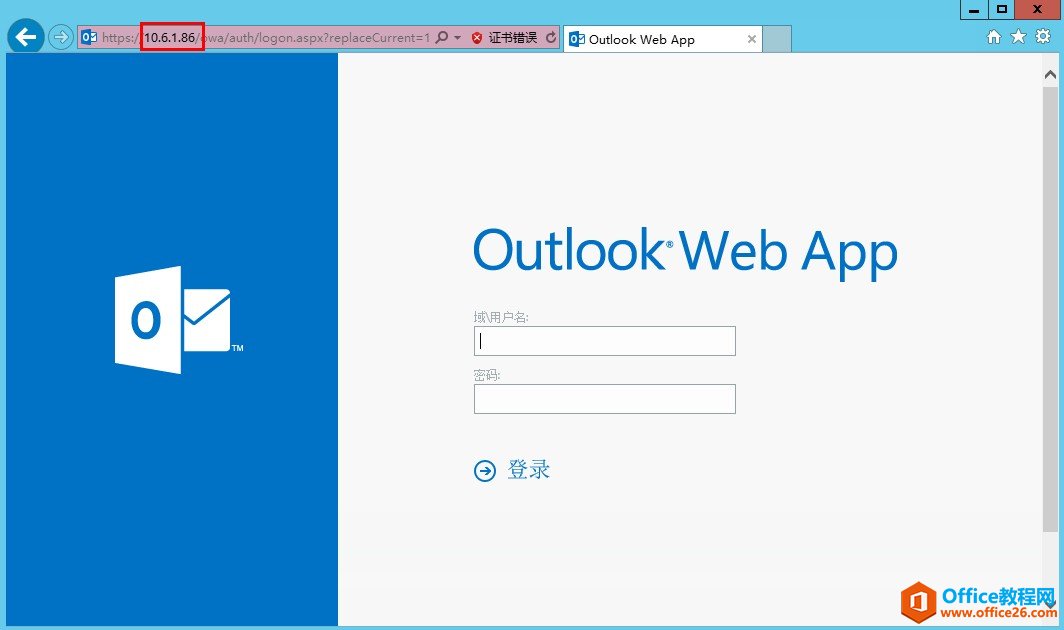

5、驗證web ecp是否能正常打開，輸入群集IP或者群集主機名：https://10.6.1.86/ecp 或者 https://exnlb.contoso.com/ecp，

正常打開，如下圖所示：

到此，本篇博文已經完成了客戶端訪問服務器高可用性的部署，下篇博文將介紹此系列的第二個主題——后端數據庫高可用性的部署（DAG）。
