公式編輯器MathType中矩陣模板的使用技巧

矩陣是高等代數學中的常見工具，也常見于統計分析等應用數學學科中。除了數學領域，矩陣在物理、計算機等相關領域的重要性也不容小覷。比如圖像信息的存儲就可以通過矩陣來壓縮信息實現存儲。

作為被廣泛應用的數學公式編輯器，MathType的矩陣編輯功能也是十分全面的，小編這里使用的是MathType 7（Win系統）來做示范，使用比較頻繁的2*2、3*3、4*4的常見矩陣可以直接使用MathType 7的自帶模板。

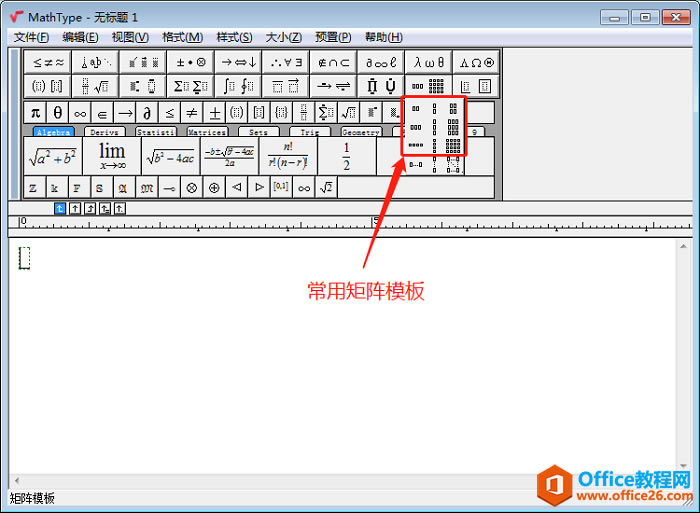

圖 1：常用矩陣模板

如果默認的這9個矩陣模板不夠用，我們也可以根據實際需要編輯出不同樣式的矩陣。在模板里有“虛線”圖示的模板就是我們可以進行自定義設置的矩陣選項。

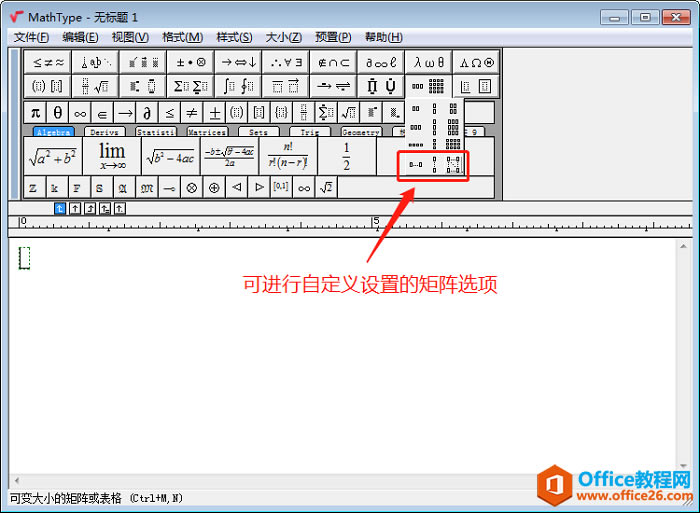

圖 2：自定義設置矩陣

以構造一個6*6的矩陣為例。

1. 點擊右下角的矩陣模板

圖 3：自定義矩陣模板

1. 點擊之后會彈出矩陣的自定義設置界面

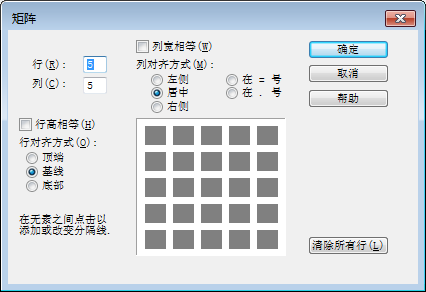

圖 4：矩陣設置界面

此對話框用于定義或修改矩陣模板的屬性。要?jiǎng)?chuàng)建新矩陣，請使用矩陣模板。

注意：若要修改已有的矩陣，可以先選中需要修改的舉證，然后從“格式”菜單中選擇“矩陣”進行修改。在“格式”菜單的“矩陣”子菜單中還有其他選項。當選擇“更改矩陣”時，也會出現矩陣編輯界面。

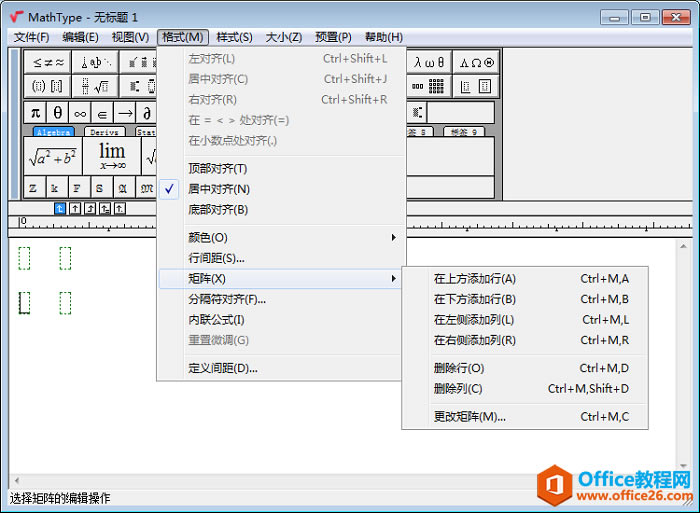

圖 5：矩陣修改方法

1. 矩陣設置

從圖4我們可以看到，MathType中自定義矩陣的默認寬高是5*5的，需要修改為我們實際需要的矩陣寬高6*6。

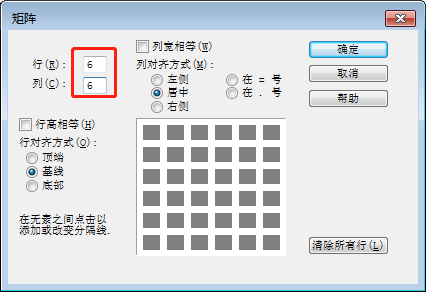

圖 6：行數與列數設置

MathType 7矩陣設置界面的各項功能：

列數-?輸入矩陣所需的列數。如果是修改編輯已有數據的矩陣，減少列數則會導致被刪除列的內容將丟失。

行數-?輸入矩陣所需的行數。如果是修改編輯已有數據的矩陣，減少行數則會導致被刪除行的內容將丟失。

列寬相等-?選中此選項可以強制矩陣的所有列保持相同的寬度。

列對齊-?選擇使用左，中心，右，在=（關系符號），或在.（小數點）以對齊所有列中的所有矩陣元素。（注意：在當前版本的MathType中，無法將對齊方式應用于單個列。）

行高相等-?選中此選項可以強制矩陣的所有行保持相同的高度。

行對齊-?選擇“頂部”，“基線”或“底部”以對齊所有行中的所有矩陣元素。（注意：在當前版本的MathType中，無法將對齊方式應用于單個行。）

分隔線-?矩陣的預覽圖像使您可以在矩陣的行和列之間以及邊緣周圍添加分隔線。在元素之間單擊以更改元素之間的線條樣式。每次點擊都會切換一種不同的線型，依次實線，虛線，點線和空白（沒有分隔線）。

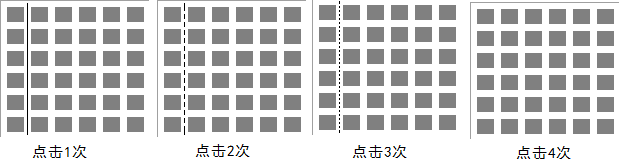

圖 7：點擊不同次數時應用不同的分隔線

矩陣分隔線的示例：實線、虛線、點線和空白。

清除所有行-?單擊一次可以清除矩陣中的所有分隔線。

1. 在設置完成之后，點擊“確定”就可以生成我們想要的6*6的矩陣模板了。

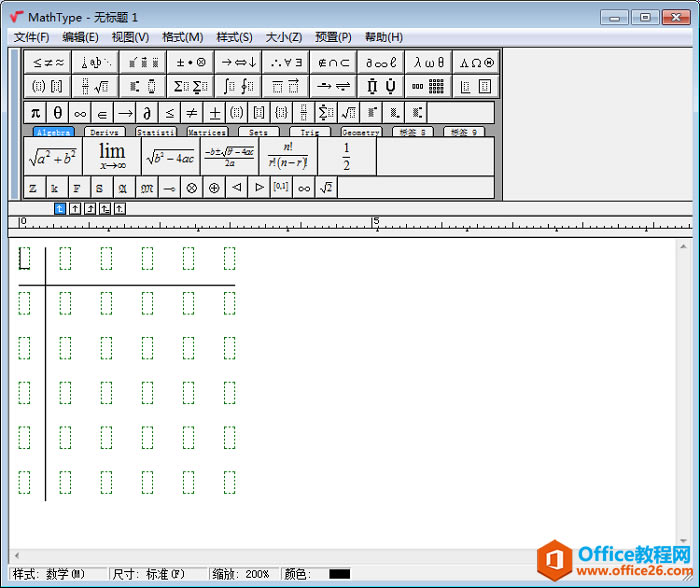

圖 8：最終矩陣效果

以上便是MathType 7矩陣模板的使用方法，只需要實際操作幾下就能很快的掌握使用方法了。
