excel如何制作多層次背景的柱狀圖

今天我們來深入學習一下柱狀圖的使用，如何在不影響圖表美觀的情況下，通過調整背景顏色的方式，添加多個不同層級的達標數據線。

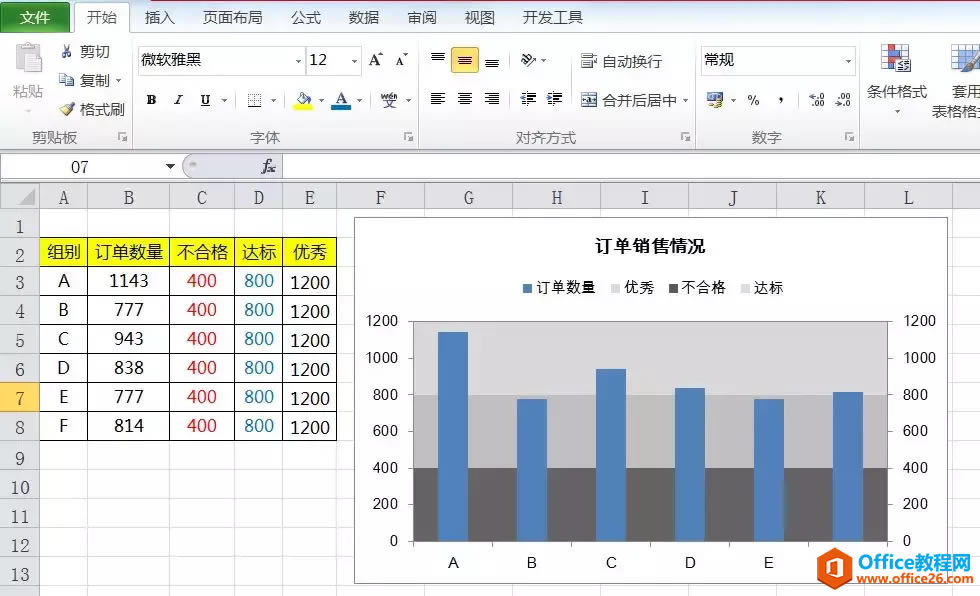

效果圖

如上圖，我們?cè)O(shè)定各組訂單量在400、800、1200不同數量級的值為不合格、達標、和優秀3種。如果用添加折線的方式，圖表會顯的非常怪異。所以通過設置不同等級顏色的背景圖來顯示。下面我們來看一下操作方法。

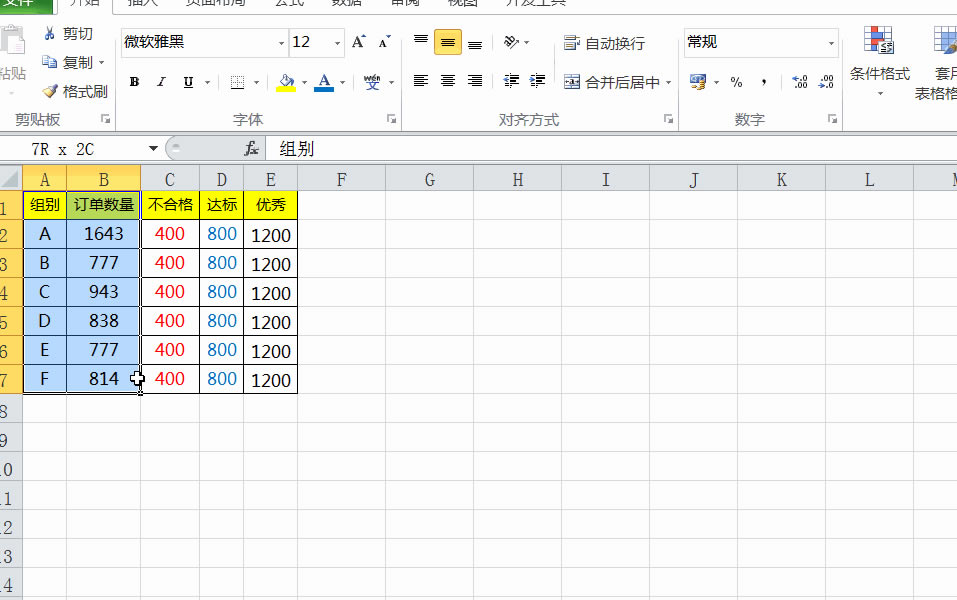

第一步：按住Ctrl鍵，先選擇組別和、單數量、優秀等3個數據列，點擊插入—柱狀圖。選擇優秀的數據圖表，點擊右鍵—設置數據列格式，將重疊設置為100%，分隔數值設置為0%。如下圖：

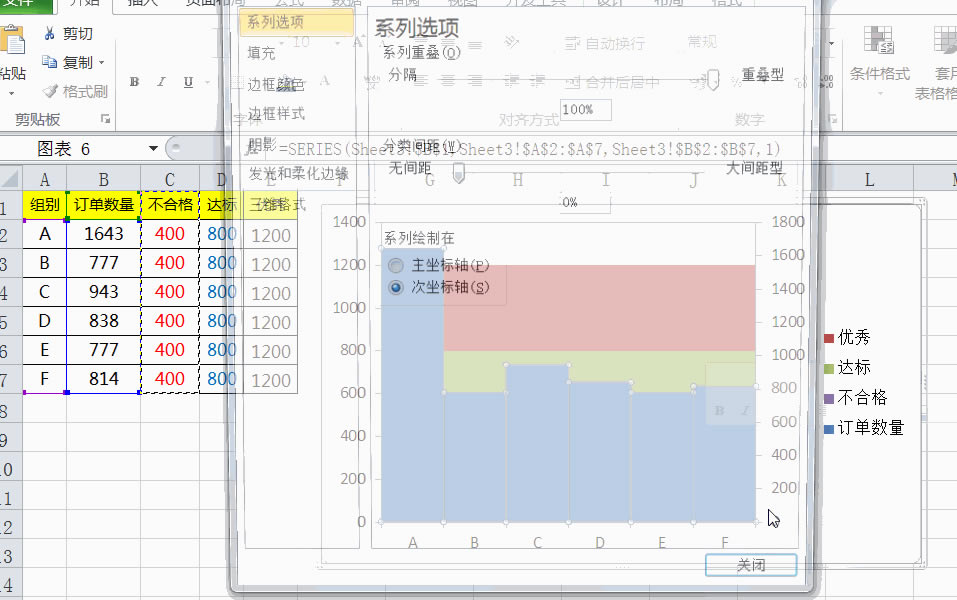

第二步：依次復制達標、不合格的數據列，粘貼到圖表中。選擇訂單數量，點擊右鍵設置為次坐標軸。這樣就把柱狀圖需要顯示的各組訂單量調整到最前面顯示。如下圖：

第三步：選擇訂單數據列的柱狀圖表，間距調整為100%。然后分別選擇不合格、達標、優秀等不同圖區域，依次填充好不一樣深度的顏色底紋。如下圖：

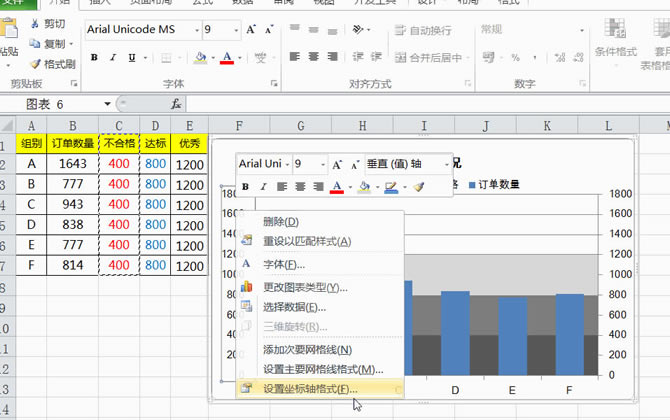

第四步：圖表微調。將左邊數據左邊軸數值調整跟右邊的一樣，最大值改為1200，區間改為一樣的200。然后然后設置標題和圖例，修改一下字體即可。如下圖：

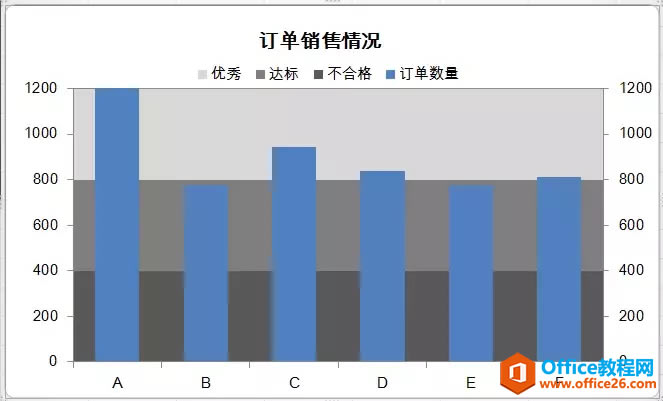

調整過后最終的效果圖就成這樣了。通過背景顏色的方式設置多層達標值會比加入輔助性更加美觀。但是需要注意一個點：主次坐標軸的最大值必須小于等于數據的最大值。這樣才不會有空白的地方顯示出來。
