excel 環形圖巧扮綠葉［樹上開花］

有時，為了制作一個滿意的Excel圖表，往往需要使用大量圖表系列，而起關鍵作用的僅僅是其中之一，其他系列在表達圖表訴求中則往往只起輔助作用。比如圖10.5-1案例，就是一個具有典型代表的圖表。

圖10.5-1　環形圖巧扮綠葉

案例介紹

圖10.5-1的案例是一個儀表盤，該圖的名稱形象說明了這類圖表的視覺特征。此類圖一般被使用在商業智能（BI）中，主要針對單一關鍵業績指標KPI進行實時監控。

案例圖表中，表盤指針所指位置的刻度值即為當前指標分值。圖表在視覺表達上并不復雜，采用的是簡單直觀的圖解方式，比較形象生動。

提示

關于儀表盤：

1）該類圖表大量借用了現實生活、工作環境中常見的刻度類工具的可視化手法，比如指針式鐘表、溫度計、壓力表等的表現形式。

2）此類圖表并不適合表達大信息量，只適合單個實時數據的表達，適用于以定性為主的環境。

3）表現形式屬典型圖解特征，該圖視覺中又呈分割布局。

案例分析

圖10.5-1案例圖表的主要挑戰來自于數據只有一個，有些情況下會有“警戒”、“滿意”、“優秀”之類的分值區間，這就需要模擬大量的數據來實現圖表中的其他系列。

對圖表進一步的分析，表盤刻度部分的顏色背景處理使用環形圖來表達是一個不錯的選擇，刻度便簽使用環形圖來處理也相對簡單。其次，要實現表盤的刻度線以及指針部分，在Excel圖表中可被選擇的類型只有雷達圖了，餅圖無法實現這樣的效果。以圓形360°來看，該圖在實現中對角度的處理也是一個挑戰，圓環的角度可調，但雷達圖的角度不可調。

案例實現

根據10.5.2節的分析，圖10.5-1案例采用環形圖和雷達圖組合來實現。環形圖采用3個系列，分別處理刻度標簽、刻度背景顏色、外形占位；雷達圖采用5個系列，分別處理儀表盤外邊框、刻度線、刻度線遮蔽、指針、表盤圓心。以下是案例實現的具體步驟：

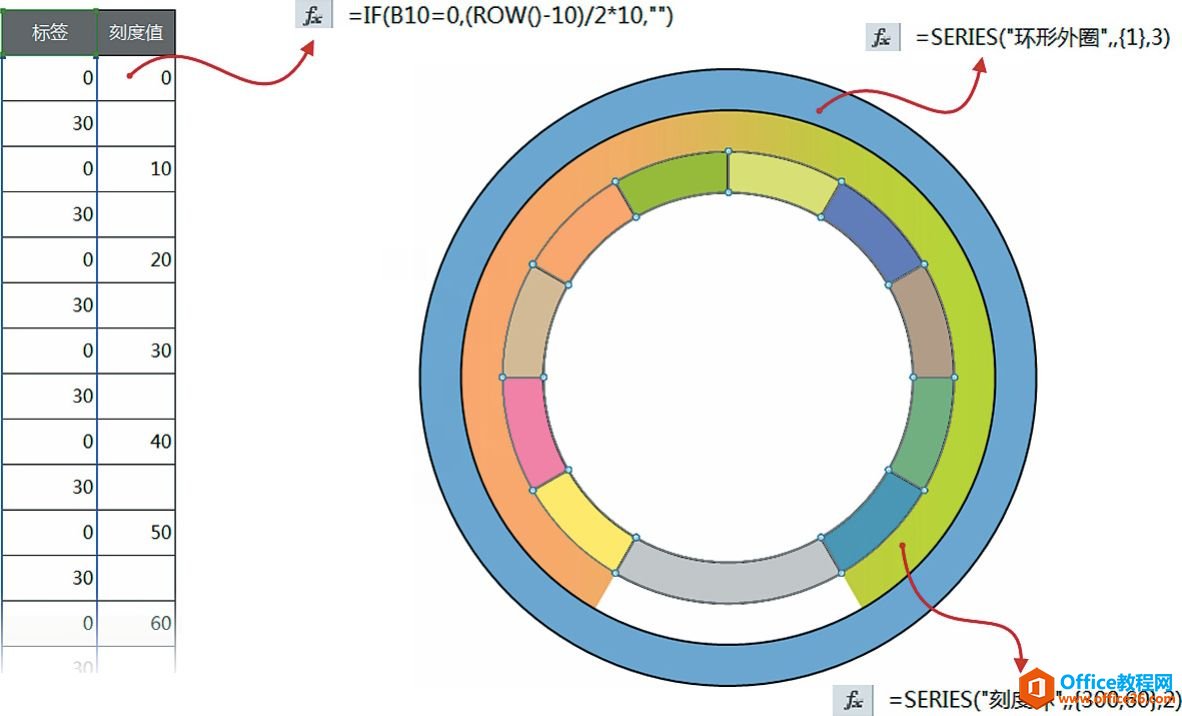

1．添加“標簽”、“刻度值”兩列22行輔助數據列，“標簽”的數值和“刻度值”的具體函數公式參見圖10.5-2左側所示，注意“標簽”最后單元格為60；然后選中“標簽”所在數據列，制作環形圖，再依次加入“刻度環”和“環形外圈”兩個系列，這兩個系列的SERIES公式如圖10.5-2右側所示；最后選中圖表“刻度環”系列，設置圖案填充效果，并設置第一扇區起始角度為210°，圓形圖內徑為60％。

圖10.5-2　圖10.5-1案例實現第1步

注：該案例中“刻度環”系列只有兩個數據點，如果要添加“警戒”、“滿意”、“優秀”之類的分值區間，請將300再進行相應的等分即可。

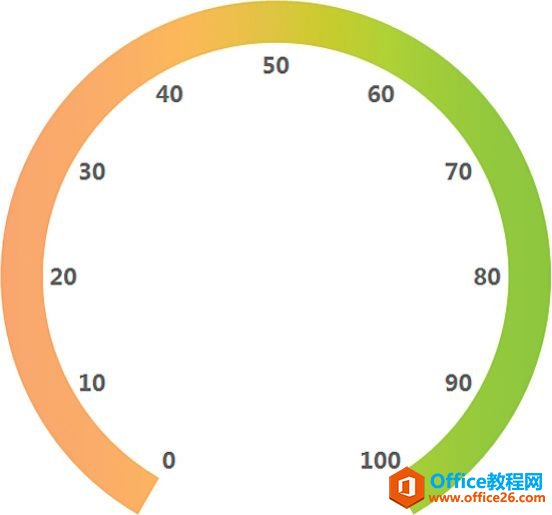

2．選中圖表“標簽”系列，設置數據標志為值，然后使用“＝”號將標簽和“刻度值”數據列單元格一個個進行關聯；分別將圖表“標簽”和“刻度環”系列設置為無邊框，無填充，如圖10.5-3所示。

圖10.5-3　圖10.5-1案例實現第2步

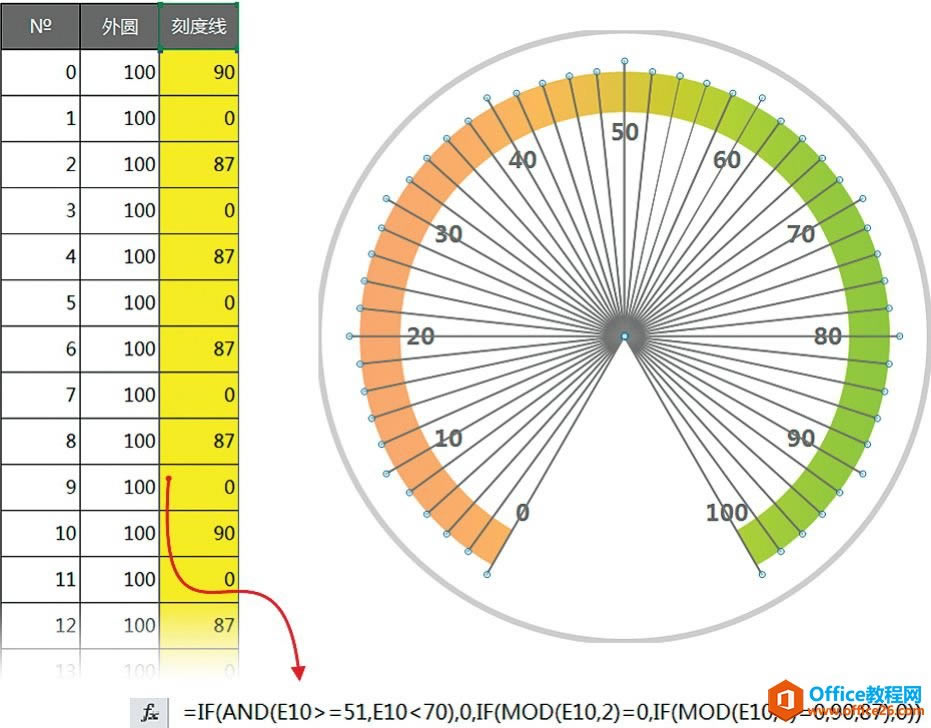

3．添加“№”、“外圓”、“刻度線”3列120行輔助數據列，“№”使用拽曳方式獲得0～119的數值，“外圓”數值為100，“刻度線”使用的函數公式見圖10.5-4下方；然后選中“外圓”所在數據列，復制并選擇性粘貼到圖表中，修改該系列圖表類型為填充雷達圖，并設置邊框顏色，無填充；最后選中“刻度線”所在數據列，復制并選擇性粘貼到圖表中，設置邊框顏色和填充顏色為灰色，如圖10.5-4所示。

圖10.5-4　圖10.5-1案例實現第3步

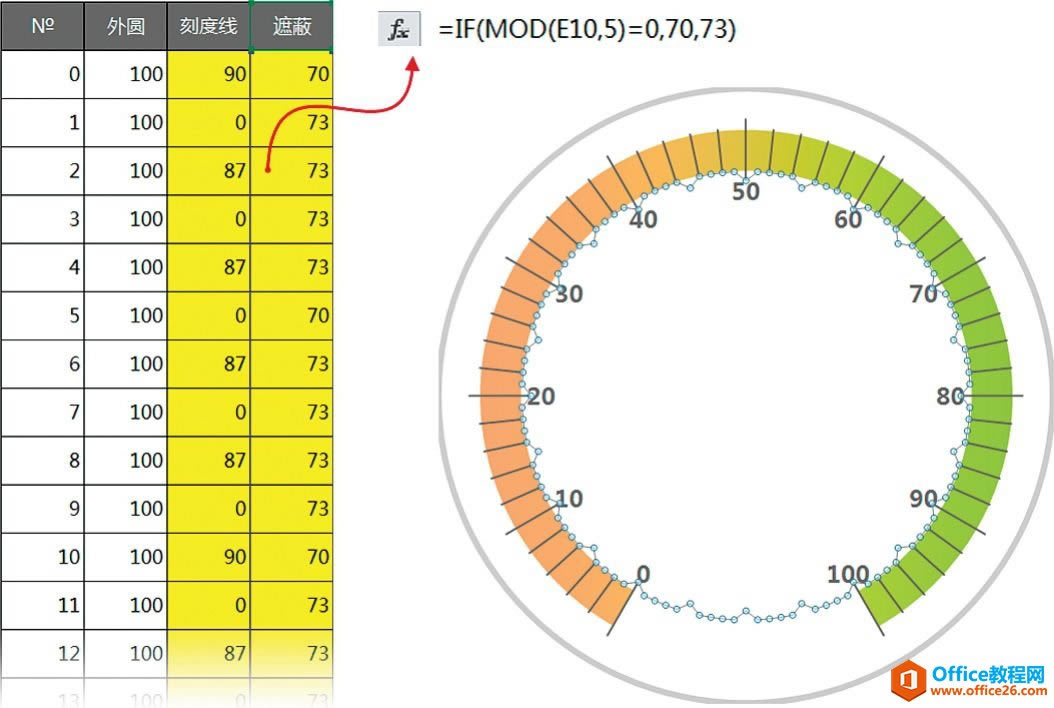

4．添加“遮蔽”120行輔助數據列，使用函數公式見圖10.5-5箭頭所示；然后選中“遮蔽”所在數據列，復制并選擇性粘貼到圖表中，設置系列無邊框，填充色為白色，如圖10.5-5所示。

圖10.5-5　圖10.5-1案例實現第3步

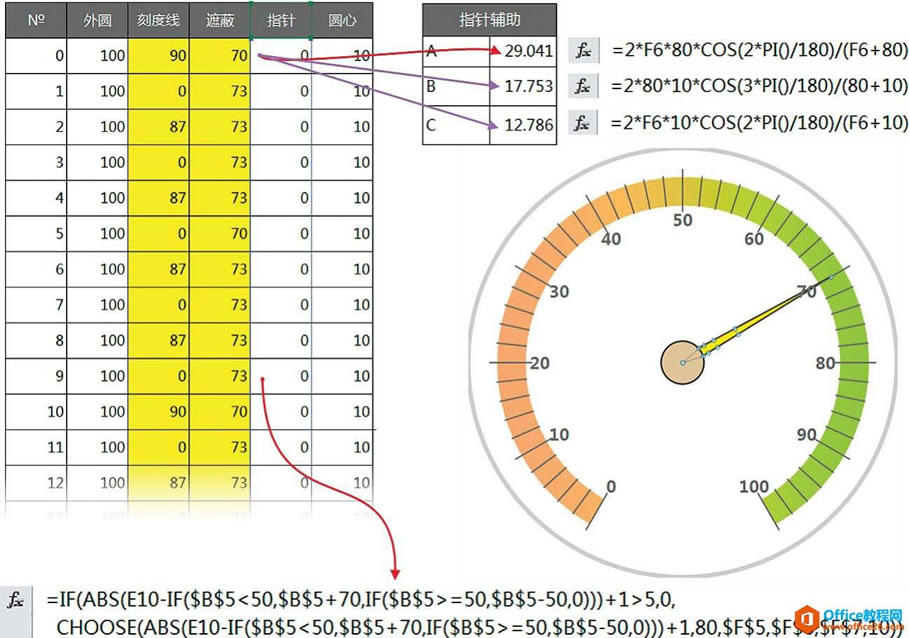

5．添加3個單獨的函數公式計算單元格，具體使用函數公式見圖10.5-6“指針輔助”右側所示的3個公式；添加“指針”和“圓心”兩列120行輔助數據列，“指針”使用函數公式見圖10.5-6底部紅色箭頭所示，“圓心”數值為10；然后選中“指針”和“圓心”所在數據列，復制并選擇性粘貼到圖表中，如圖10.5-6所示。

圖10.5-6　圖10.5-1案例實現第5步

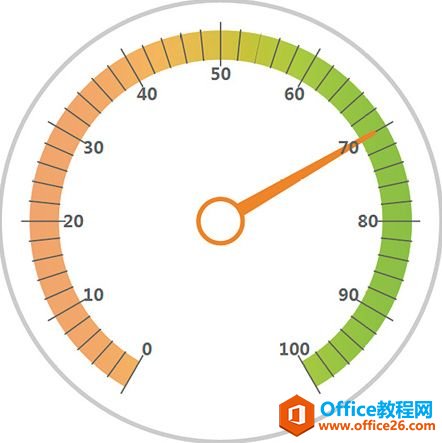

6．修改圖表“指針”和“圓心”系列的填充顏色，并將圖表標題和標題單元格建立聯系；最終整理修飾潤色后的效果如圖10.5-7所示。

圖10.5-7　圖10.5-1案例最終實現
