變換線形為面積［偷梁換柱］有時我們面對一個圖表時，往往會被自己的視覺所引導，形成慣性思維。其實在Excel圖表的制作中，往往需要無視所見，這樣才不會被固有邏輯思維束縛。圖10.1-1圖表的實現即是一個這樣的案例。

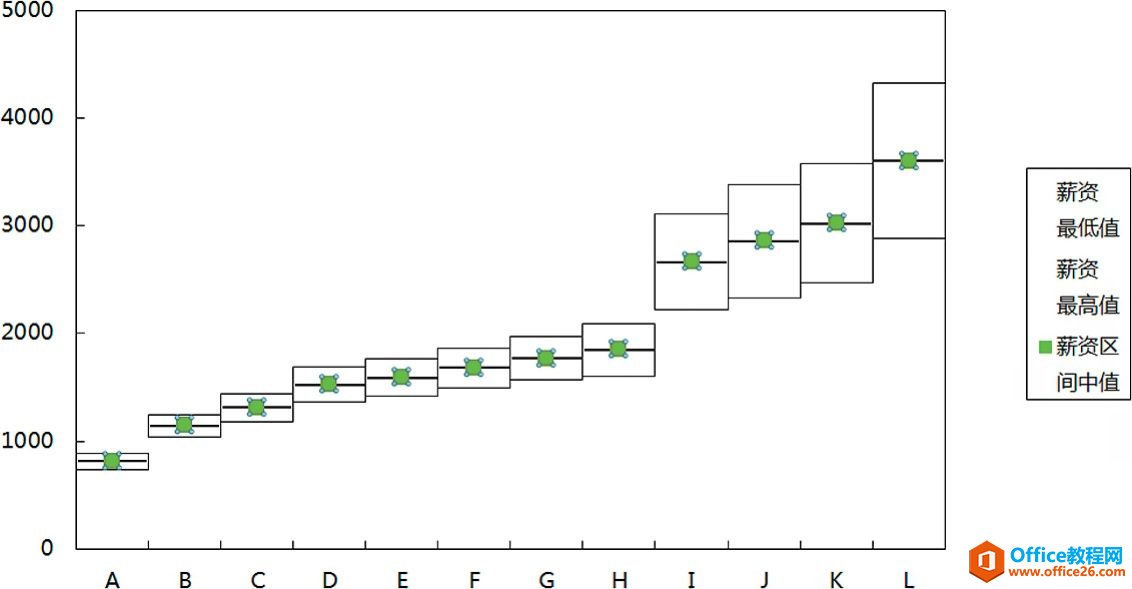

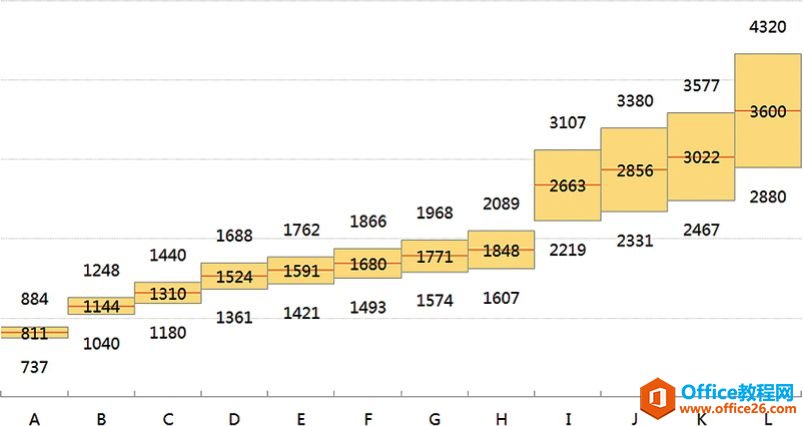

圖10.1-1　變換線形為面積

案例介紹

圖10.1-1的案例是某公司不同崗位的薪資分布圖，該圖和箱線圖（Box Plots）外形非常相似，其上邊沿表示數據的最大值，下邊沿則表示最小值，中間線為平均值。

該類圖表最大的特點是，表達數據訴求的圖形對象在視覺中呈“懸浮”狀。

提示

關于箱線圖（Box Plot）

由美國著名統計學家約翰·圖克（John Tukey）于1977年首先提出，并發表在《Understanding Robust and Exploratory Data Analysis》一書中。

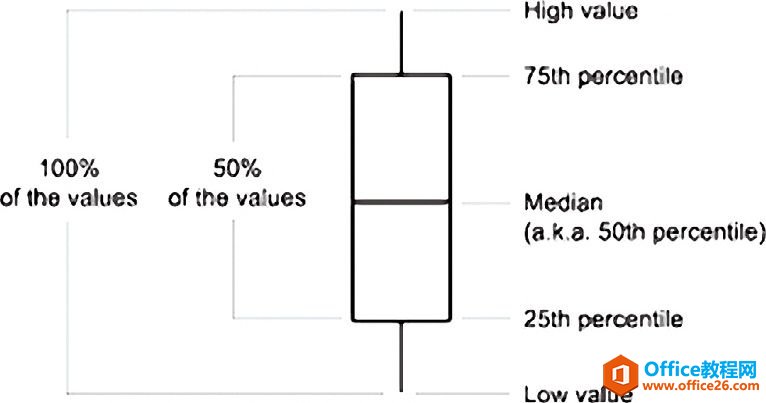

該圖主要顯示一組數據的最大值、最小值、中位數、下四分位數及上四分位數，詳見下圖。

1）該圖視具體使用環境，表現形式具有秩序和對照／編組特征。

2）該圖視覺中具有密集與離散布局，同時又具有自中心向兩側發射布局。

案例分析

視覺會告訴我們：圖10.1-1的案例是個面積類系列構成的圖表。在Excel圖表中，和這個案例比較契合的圖表類型是柱形圖，它們都是面積類的圖表。這個案例當然可以使用堆積柱形圖來實現，除此之外其實還有比較簡單的方法——使用折線圖來實現。

在Excel的股票圖中的“開盤－盤高－盤低－收盤”圖即是箱線圖的一個特例，其中折線圖的漲／跌柱線被用來實現“開盤－收盤”，折線圖的高低點連線被用來實現“盤高－盤低”。了解了此點，即可使用該圖表類型來完成簡單的箱線圖制作。

案例實現

根據10.1.3節的分析，圖10.1-1案例通過折線圖的漲跌柱線來實現“懸浮”柱形，XY散點誤差線來實現平均值表達。以下是案例實現的具體步驟：

1．選中數據區域，直接制作折線圖，如圖10.1-2所示。

圖10.1-2　圖10.1-1案例實現第1步

2．選中圖表“薪資區間中值”系列，變更圖表類型為XY散點圖，如圖10.1-3所示。

圖10.1-3　圖10.1-1案例實現第2步

3．選中圖表“薪資最高值”系列，在系列選項中勾選“漲／跌柱線”；然后將所有折線系列設為無線形，無數據標記，如圖10.1-4所示。

圖10.1-4　圖10.1-1案例實現第3步

4．選中圖表“薪資區間中值”系列，設置其誤差線X為正負偏差，數值為0.48，如圖10.1-5所示。

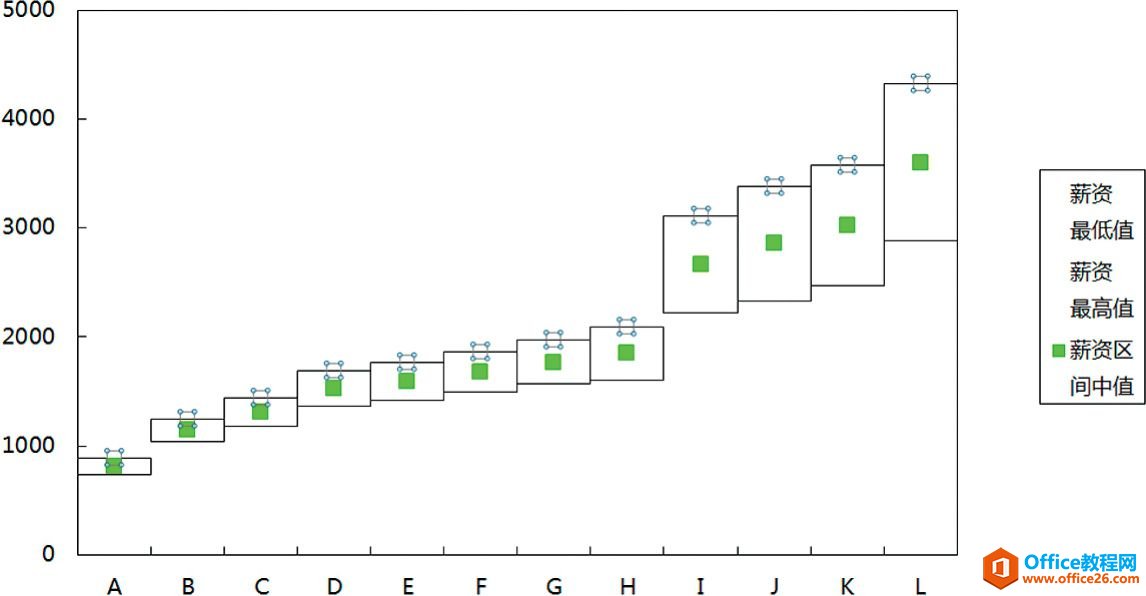

圖10.1-5　圖10.1-1案例實現第4步

注：為了美觀，請設置誤差線格式中“刻度線樣式”為非默認格式。

5．設置系列的數據標志，整理修飾潤色后的最終效果如圖10.1-6所示。

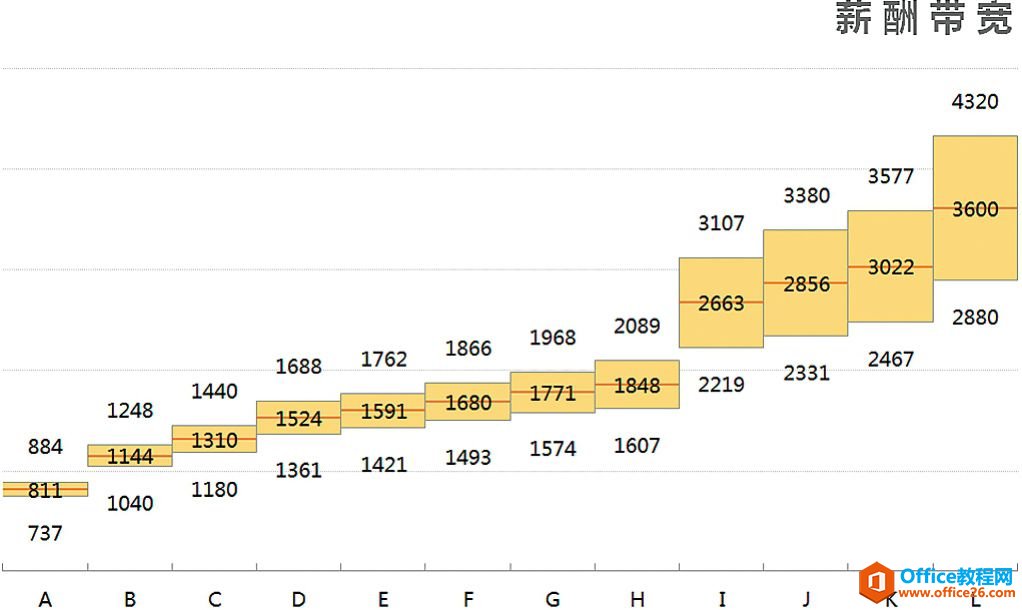

圖10.1-6　圖10.1-1案例最終實現

其他

圖10.1-7和圖10.1-8圖表也是采用圖10.1-1實現的方式來完成的案例，均借助了折線圖的漲／跌柱線。且在這兩個案例中，由于漲柱線和跌柱線可以被分別設置不同顏色，故該方法可以更加便捷和直觀地表達增長態勢。

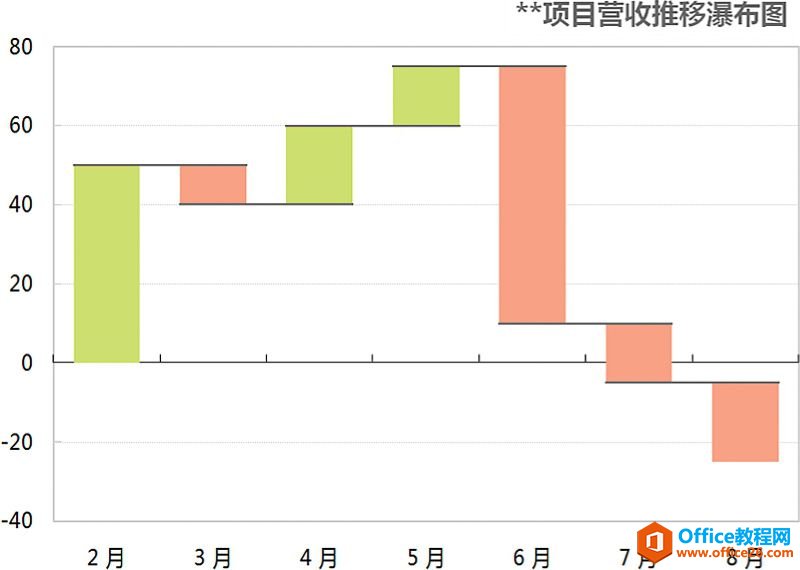

圖10.1-7　推移瀑布圖案例

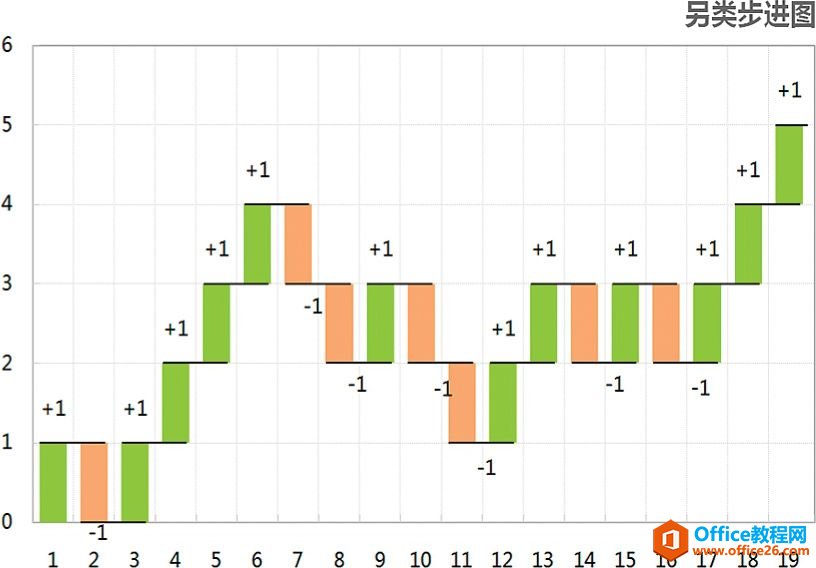

圖10.1-8　另類步進圖案例

如圖10.1-9所示是另一類表達構成關系的瀑布圖圖表，也可借助圖7.2-1案例［參見7.2節］的實現方法來完成。

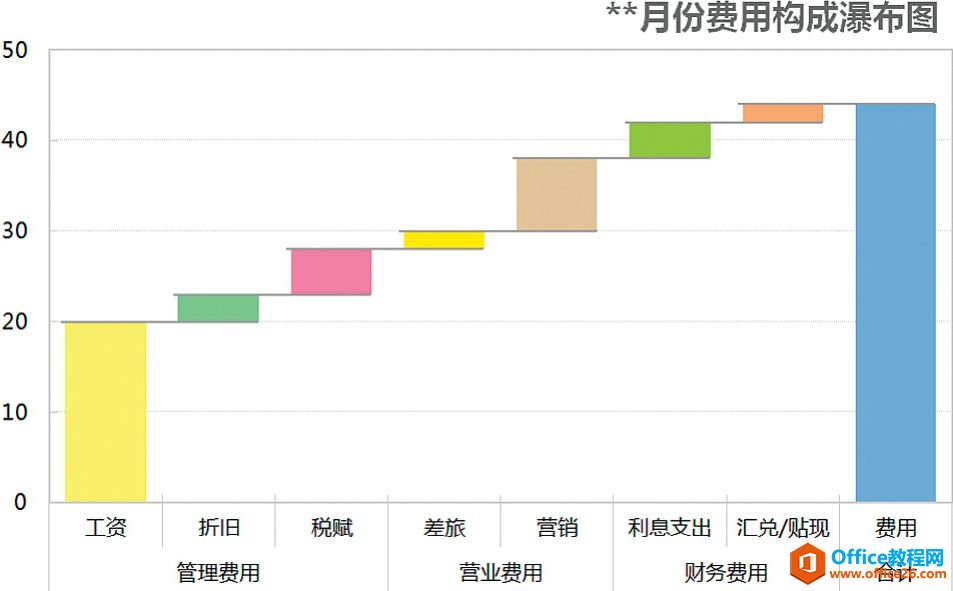

圖10.1-9　構成瀑布圖案例

若使用股票圖中的“開盤－盤高－盤低－收盤”圖來制作箱線圖，則必須確保系列的排序符合既定要求。在圖表表達盤高－盤低“箱須”的實現上，也可以使用折線圖的誤差線Y來實現，因為誤差線可以引用單元格區域，這樣的實現方法相比默認圖表，制作起來相對直觀，更適合使用在相對復雜的組合圖表中。圖10.1-10的實現即是一個典型實例。

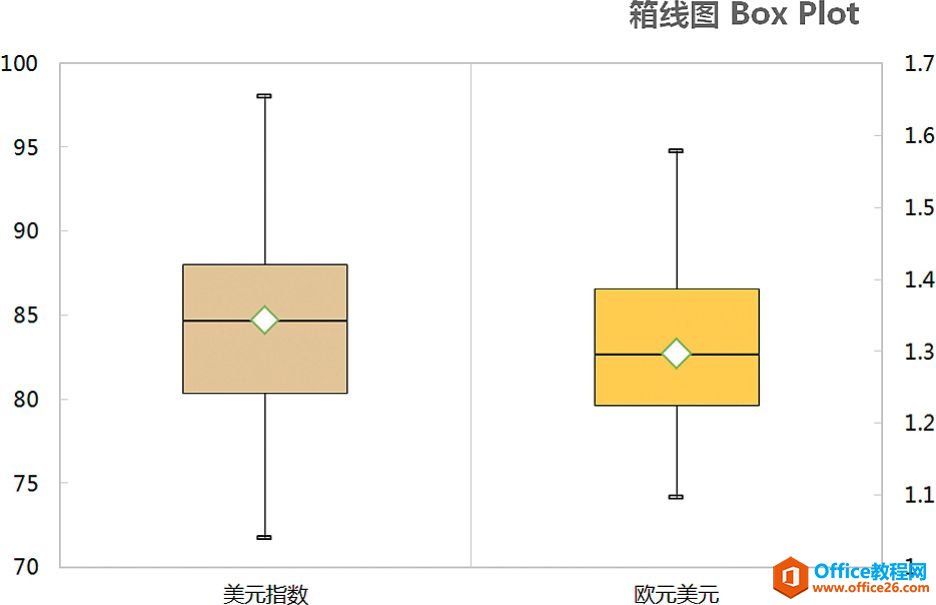

圖10.1-10　箱線圖案例
