excel 如何有效果運用堆積系列線［假途伐虢］

圖9.6-1案例所示的圖表看起來非常簡單，使用Excel制作卻并不輕松，這是因為在Excel圖表中，并沒有原生支持系列階梯狀視覺形態的功能。實現該案例圖表的視覺形態，可能會有多個變通的解決方法，但我們有沒有想過最直接和簡單的做法是什么？

圖9.6-1　有效利用堆積系列線

案例介紹

圖9.6-1案例是某醫藥企業藥品病理試驗的生存曲線圖，圖表通過分別對試驗組和對照組2組小白鼠的生存跟蹤，來說明藥品是否有顯著治療效果。

該圖的最大特點是以階梯方式繪制數據，一個階梯代表一個觀察周期內小白鼠的生存百分比。

學習思考

關于圖9.6-1案例圖表：

類似的圖表除使用在數理統計外，也常使用在工程技術中，比如電子工程中的方波信號，以及研究分解步驟中數據變化的步進圖。

1）此類圖表雖與時間特性有關，具有一定秩序感，但更多表現的則是差異對照。

2）由于時間的關系，其在視覺中往往為從左至右的發射布局，視圖表不同，視覺中的發射角度亦會不同。

案例分析

在Excel圖表中，和圖9.6-1案例圖表的形態輪廓相似的是柱形圖，但柱形圖幾乎無法實現上述的線形效果，因為柱形圖屬于面積類圖表。當然也可以使用折線圖表，折線類圖表要實現圖9.6-1案例圖表效果則必須將現有數據擴充，并使用時間刻度的橫軸坐標。也可以使用的是XY散點圖，借助XY散點的X軸和Y軸誤差線來實現，相較折線圖表，該方法要相對簡單。但使用Excel的線形圖表則必須要增加輔助數據列才可以完成，這類方法常常比較復雜，且作圖效率不佳。

案例實現

通過9.6.2節的分析，圖9.6-1案例采用堆積柱形圖配合系列線來實現，該方法實現的關鍵在柱形圖的填充方式上。以下是實現細節：

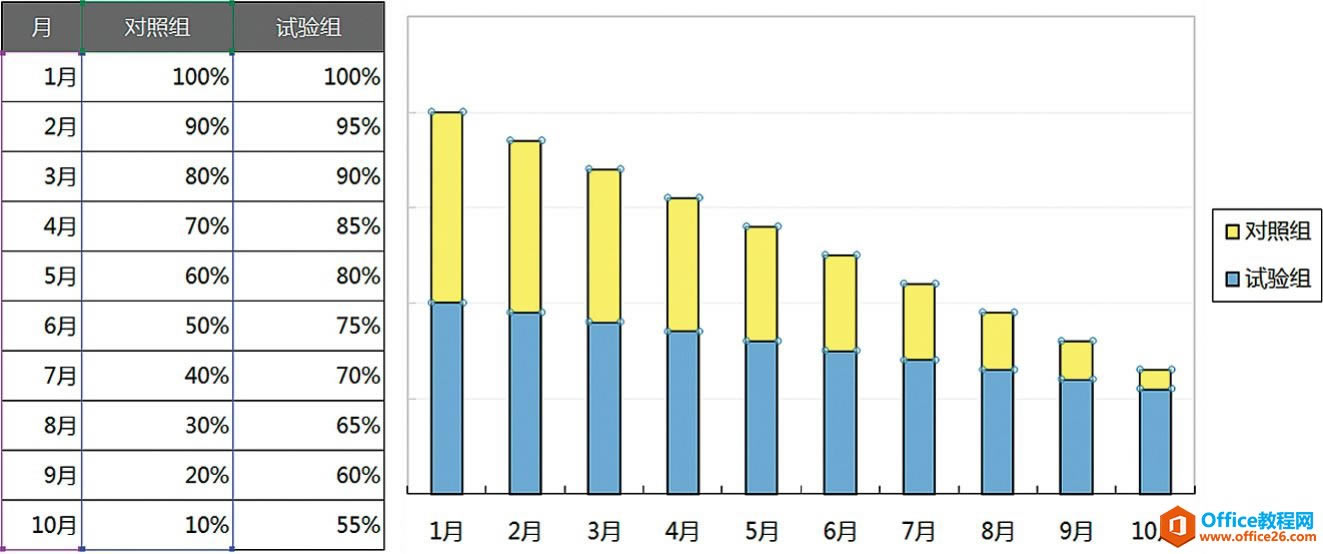

1．選中原始數據區，直接選取堆積柱形圖，如圖9.6-2所示。

圖9.6-2　圖9.6-1案例實現第1步

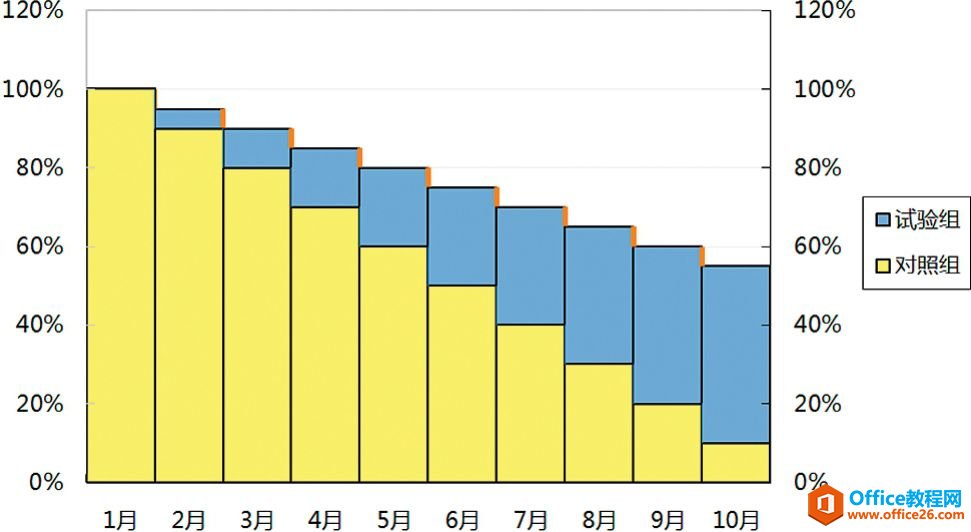

2．選中圖表系列“對照組”，將其置于次坐標系，并更改圖表系列圖表類型為堆積柱形圖；然后依次選中圖表系列，更改分類間距為0，并勾選顯示系列線；最后依次設置系列線的樣式及顏色，如圖9.6-3所示。

圖9.6-3　圖9.6-1案例實現第2步

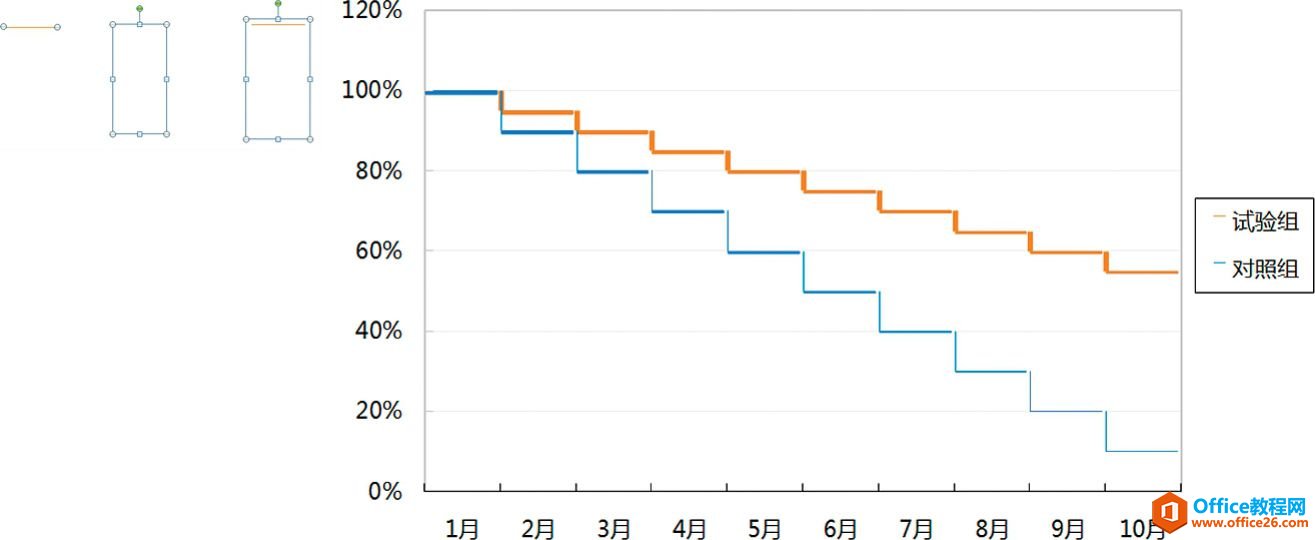

3．使用自選圖形分別繪制1個線形和矩形對象，注意線形長度和矩形寬度需保持一致，線形對象寬度以0.25磅為宜；然后進行組合，如圖9.6-4左側所示，注意兩對象以頂部對齊；最后依次將該對象復制粘貼到柱形圖中，注意線形顏色要和對應的系列線顏色保持一致。

圖9.6-4　圖9.6-1案例實現第3步

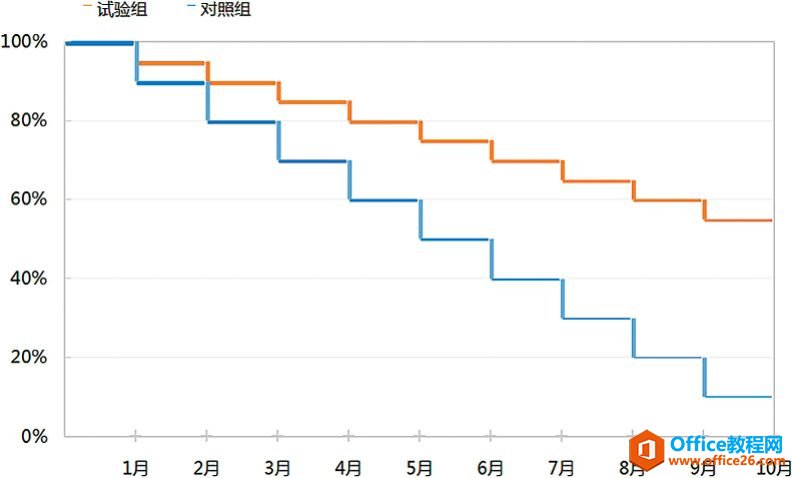

4．向圖表增加一個XY散點，用來模擬坐標橫軸，該系列引用數據請參考圖9.6-5的SERIES公式所示；然后使用“＝”將該系列的數據標志同“月”數據列的單元格一個個建立關聯，如圖9.6-5所示。

圖9.6-5　圖9.6-1案例實現第4步

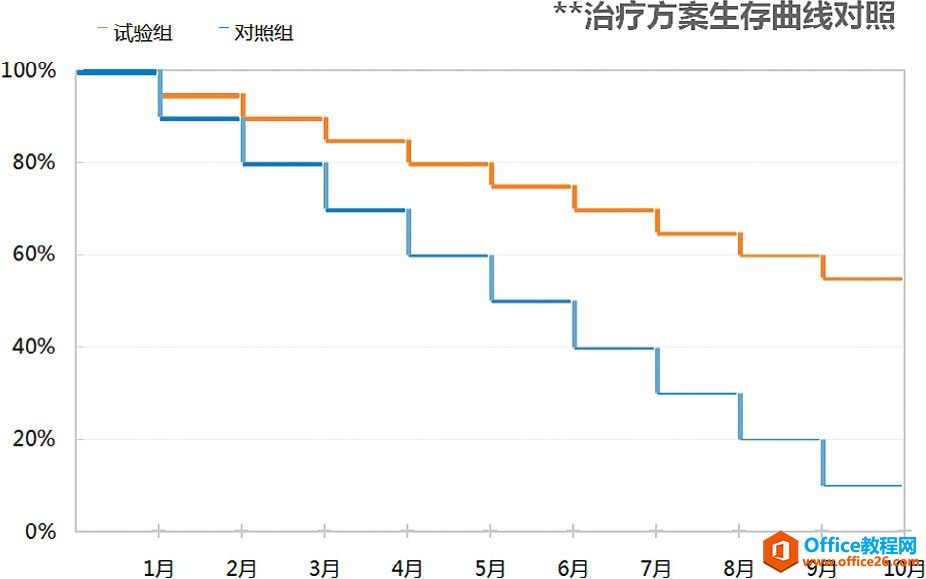

5．最終修飾美化后的效果如圖9.6-6所示。

圖9.6-6　圖9.6-1案例最終實現

其他

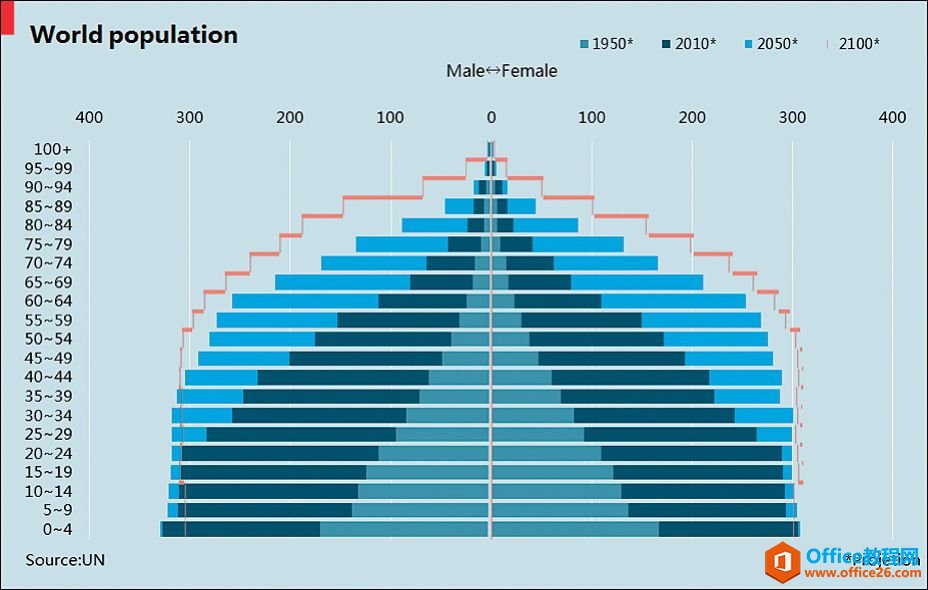

圖9.6-7是一個使用Excel模仿2011年5月5日發表在《經濟學人》雜志網站“世界人口預測”圖表的案例，該案例中對2100年人口數據的繪制，所采用方法和圖9.6-1案例如出一轍。均借助了系列線和自選圖形來實現。采用該方法實現的圖表，基本無須設置煩瑣的輔助數據列，直接套用原始數據即可獲得案例效果。

但需說明：該方法使用在條形圖中時，自選圖形填充圖表系列，會在圖形右側出現填充缺失，而左側則不會出現。因此在圖9.6-7案例中，2100年女性人口數據在細節表現上出現了鋸齒狀，顯得并不完美。但該方法依然是一個高效有用的圖表制作技巧，尤其是在配合柱狀堆積圖使用時。

圖9.6-7　《經濟學人》雜志網站“世界人口預測”圖表
