excel 分離型圓環圖表效果圖制作案例圖文教程

我們先來看看本例的最終excel分離型圓環圖表效果圖如下：

?

圖表做法如下：

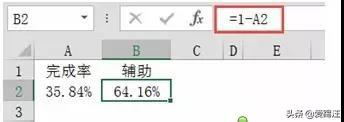

首先制作數據，輔助數據為1（百分百）減掉完成率，公式為（=1-A2）

?

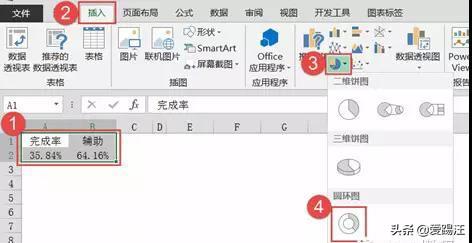

選中完成率和輔助列數據后→【插入】→【圓環圖】

?

插入后圖表

?

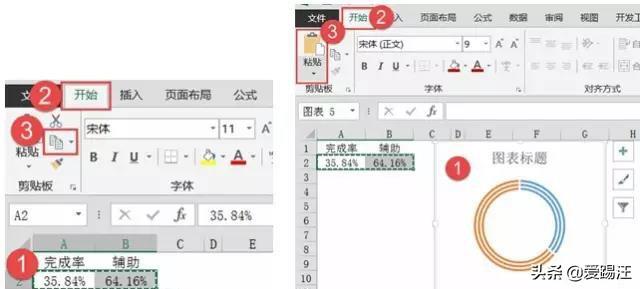

選中數據→【復制】→選中創建好的圖表后→【粘貼】粘貼兩次（小伙伴會說這里只有兩個環，為什么要粘貼兩次成為三個環，嗯，后面會有說明的。。。）

?

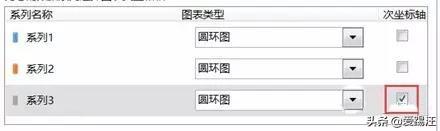

為了設置兩環重疊，選中圖表→【更改圖表系列類型】→勾選【次坐標】

?

?

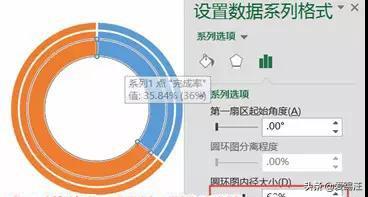

選中次坐標環后→【圓環圓內徑大小】設置為（90）

?

選中主坐標環后→【圓環圓內徑大小】設置為（50）

?

注意：如果不設置主次圓環，則無法單獨設置圓環的內徑大小。

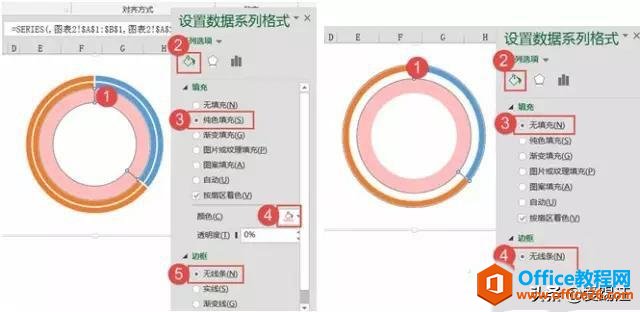

選中主內環【設置數據系列格式】→【填充】→【線條】（無線條）

選中主外環【設置數據系列格式】→【填充】（無填充）→【線條】（無線條）

?

因即使設置主次圓環，可單獨設置內徑大小，但外圍起點卻無法調整，所以主坐標圓環設置兩個圓環，最外圍環設置無填充作為占位，讓主次坐標圓環外圍不同起點。。。小伙伴們，好好利用百用不厭，誰用誰知道的（空白占位）哈。

最后設置次坐標圓環→【環圓內徑大小】設置為（65）

?

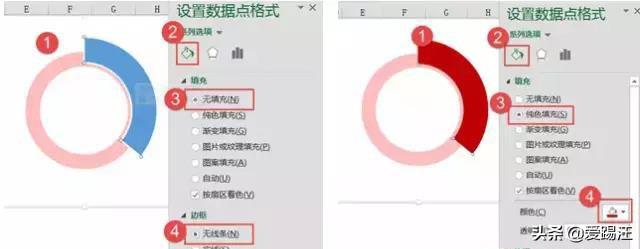

點兩下可單獨選中次坐標環的輔助數據系列設置→【填充】（無填充）→【線條】（無線條）

點兩下可單獨選中次坐標環的完成數據系列設置→【填充】→【線條】（無線條）
