excel 如何運用組合控件來制作動態圖表

這次我們來講講利用組合控件來制作上面這張動態圖表。

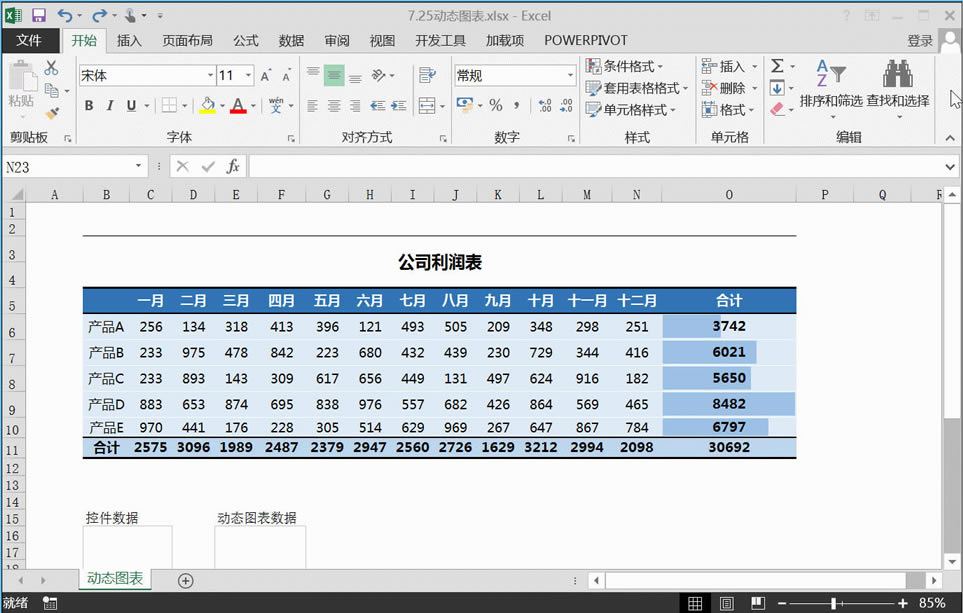

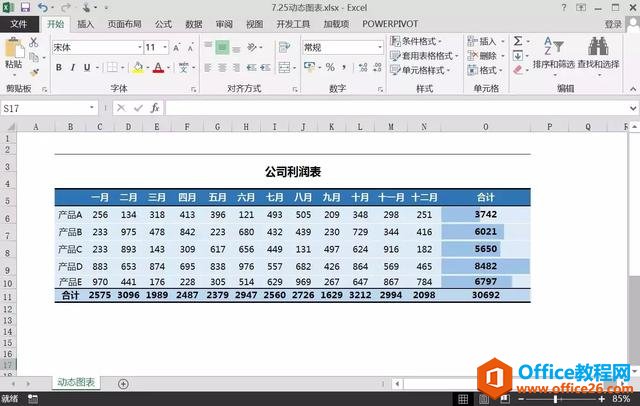

【1】完整的數據源

制作圖表第一步就是擁有一個合格的數據源。

這個數據源，是我們制作動態圖表的依據。

如何制作一個合格的數據源，具體可以參照往期文章《連數據都錄入不好，你還怎么學會excel？》

【2】建立組合控件的數據區域

組合控件數據區域，是我們插入控件以后要存放待選項數據的單元格。

01.在B16：B28中輸入一月到合計作為組合控件數據源區域

02.在C16單元格中輸入數字1作為組合控件單元格鏈接

【3】建立動態圖表數據區域

我們想要一個動態的圖表，就需要有一個可以隨時變更的動態數據區域。

01.在E16：E20單元格輸入列標簽

02.在F16單元格中，利用VLOOKUP函數提取出動態顯示的數據

03.公式 =VLOOKUP(E16,$B$6:$O$10,$C$16+1,0)

04.雙擊填充柄進行快速填充

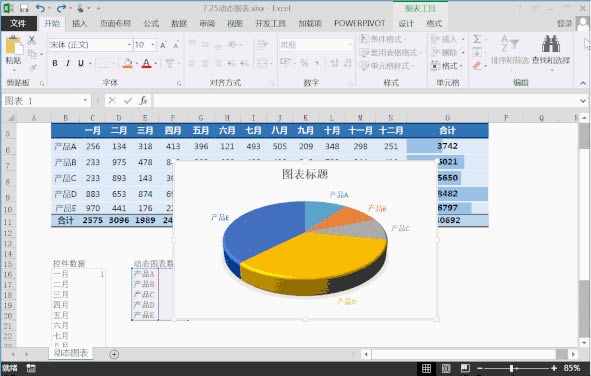

【4】制作三維餅圖

擁有了動態數據源后，接下來就是動態圖表的制作。

01.選擇E16：F20單元格

02.點擊插入-圖表-三維餅圖

03.在設計選項卡中修改餅圖樣式

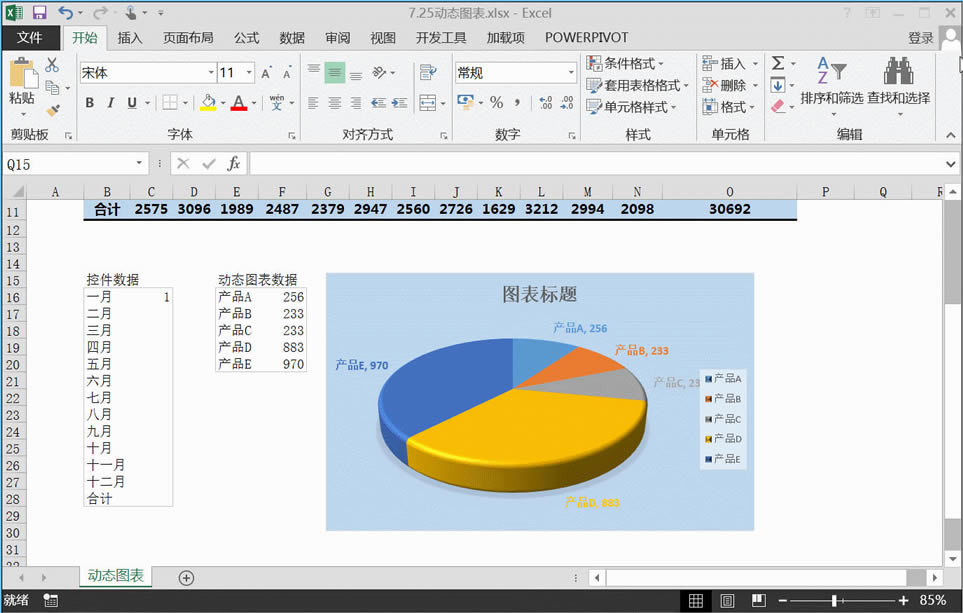

【5】美化三維餅圖

圖表也是需要美化的，原始的圖標過于單調，可以在圖表格式中進行簡單的調整美化。

01.點擊餅圖，在右側加號中增加圖表元素“圖例”

02.在餅圖中點擊鼠標右鍵，打開數據標簽格式

03.在標簽選項中勾選“值”，以顯示出我們扇形區域所對應的數據

04.針對圖表可以做個簡單的顏色填充

【6】添加頂部標題

我們原有的圖表標題并不美觀，因此我們可以自己添加個矩形框輸入自己想要的標題。

01.點擊插入選項卡-圖形-矩形

02.針對矩形設置個填充色，并輸入標題

【7】插入組合控件

組合控件屬于開發工具的表單控件，它的作用就是供我們單擊控件選擇數據，以達到讓圖表動起來的目的。

01.點擊開發工具-插入-組合框（窗體控件）

02.單擊右鍵打開設置控件格式

03.數據源區域中選擇B16：B28單元格

04.單元格鏈接中選擇C16單元格

05.下拉顯示項數設為13，同時勾選三維陰影后點擊確定

注：office2013調出開發工具選項在文件-選項-自定義功能區，勾選開發工具即可

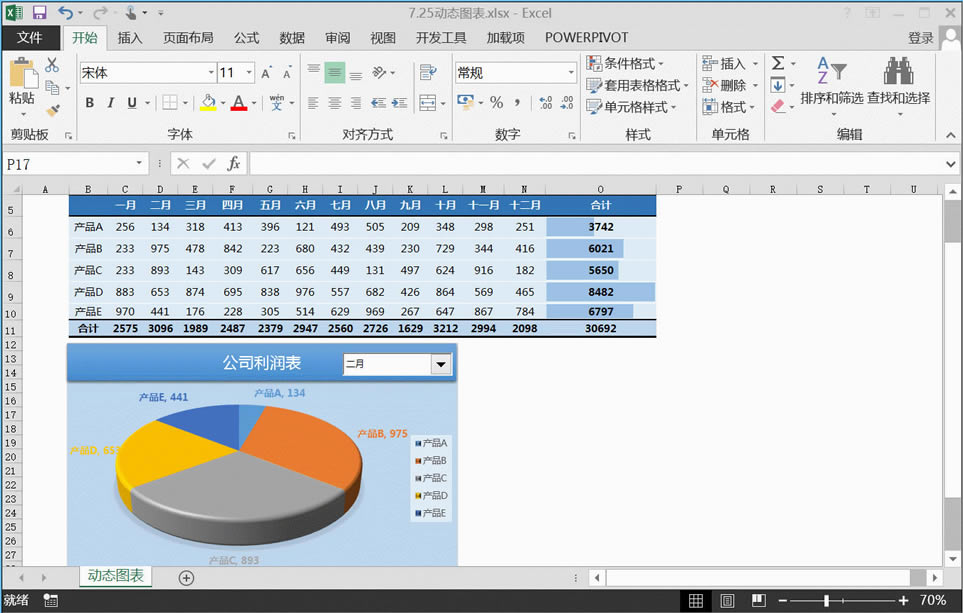

【8】調整格式組合圖表

針對我們的動態圖表進行再一次的美化，按住【Ctrl】鍵選取圖表和組合控件，點擊右鍵選擇組合，這時候我們整個動態圖表就全部完成了。

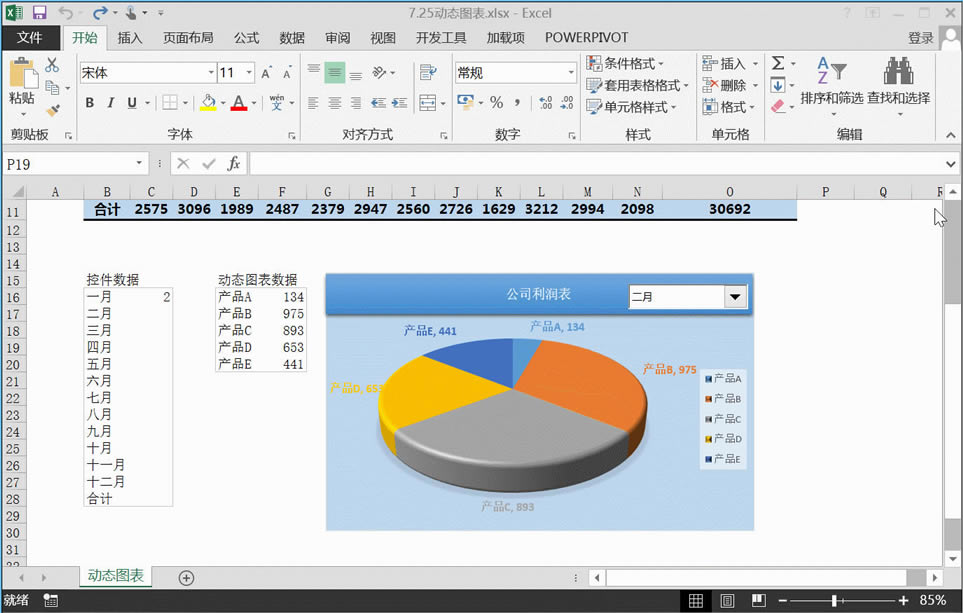

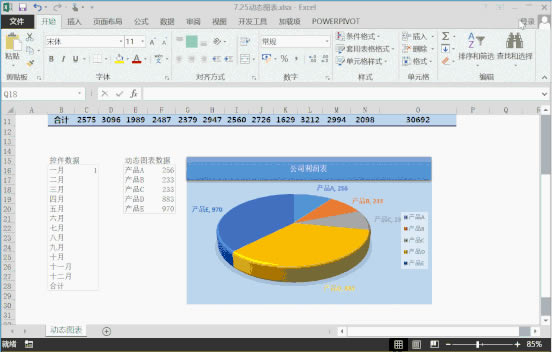

根據我們在組合控件中選擇不同的月份，我們的整個三維餅圖會跟著月份聯動起來。

都說字不如表，表不如圖，在我們數據統計中，最直觀的就屬于動態圖表，它能夠直接反映出我們數據的。

在工作中開個會議，或做個工作匯報，學會這種直觀的動態圖表，說不定會讓老板給你升值加薪。
