如何使用 excel 制作項目進展甘特圖 案例圖文教程

研究了一天使用excel制作甘特圖的方法，分享出來僅供大家參考，我使用的是wps，可能部分功能跟office位置有出入。

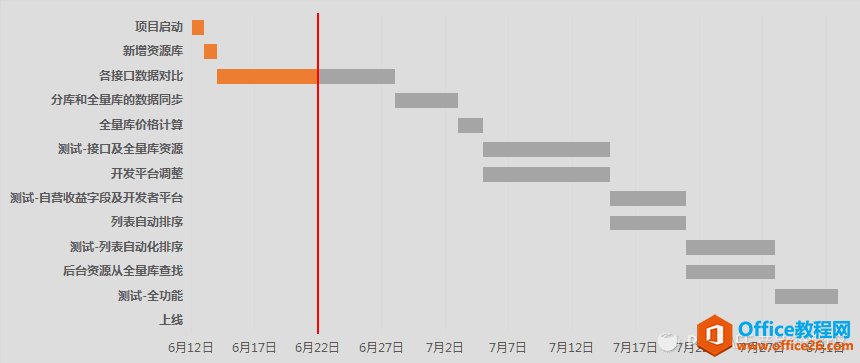

先上圖：

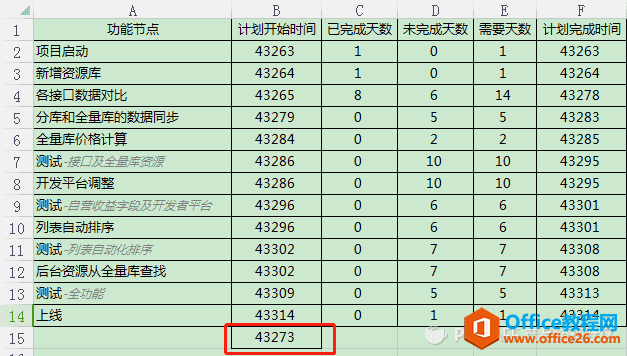

接下來，先準備好數據：

表格你只需要輸入開始時間和需要天數即可，已完成和未完成天數使用公式，后續就會動態變動

開始時間：將日期列單元格格式改為“數值”，就是上表中看到的狀況，便于后續進行計算；

已完成天數：使用公式 =IF(TODAY()-B2>E2,E2,MIN(E2,MAX(TODAY()-B2,0)))

未完成天數：使用公式 =E2-C2

上圖B15單元格使用公式?=TODAY()，這個是后續添加當前日期線的時候用到的，待會創建表格時不用選中；

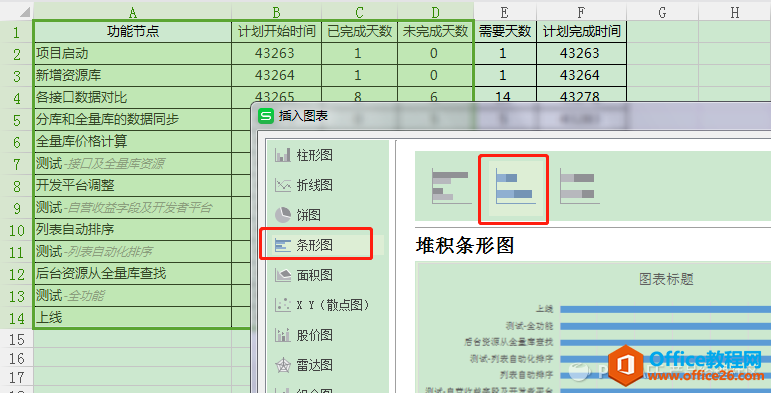

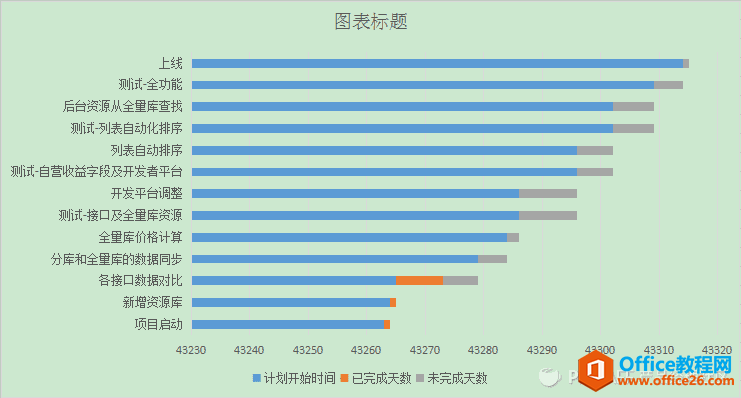

首先創建圖表：選中功能節點、開始時間、已完成天數、未完成天數，創建堆積條形圖

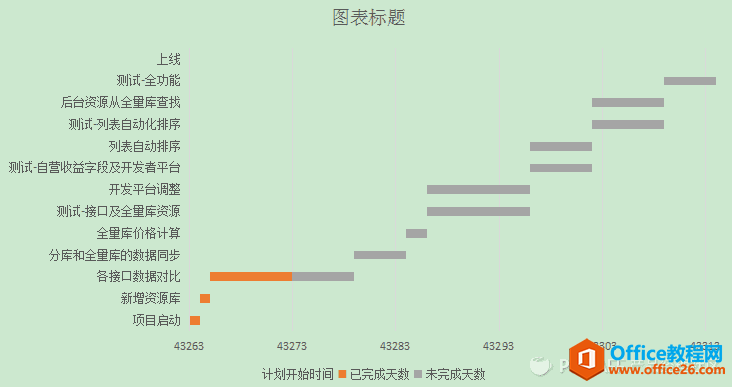

接下來先調整下坐標軸，設置橫坐標區間為日期的最小值43263和最大值43314，"開始時間"選中無填充，如下圖：

接下來這步是比較難的，也是大家都想知道，害我苦苦研究一天的——添加當前日期線

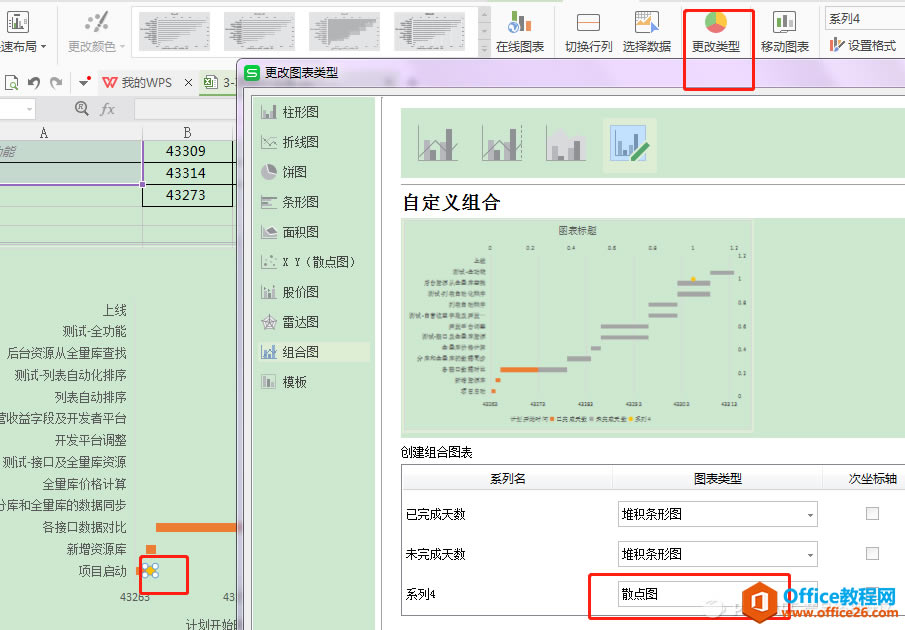

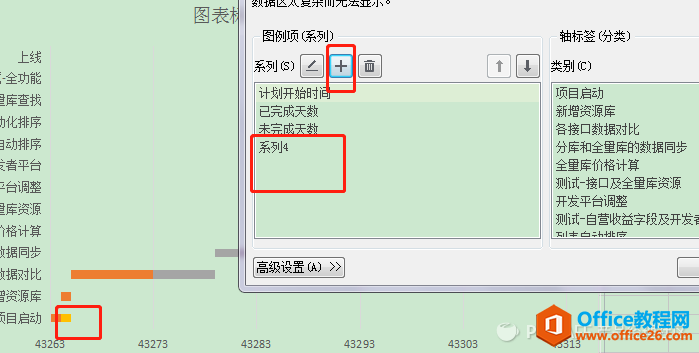

選中圖表，點擊“選擇數據”，添加系列，并更改圖表類型，設置系列4為“散點圖”：

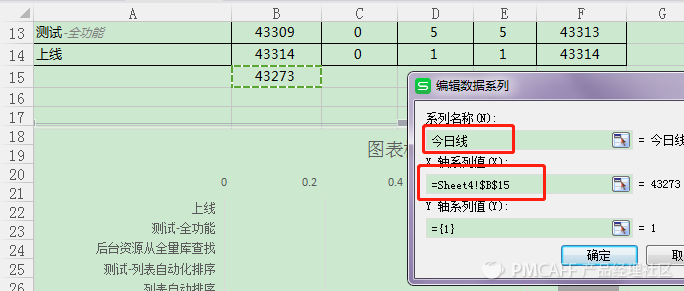

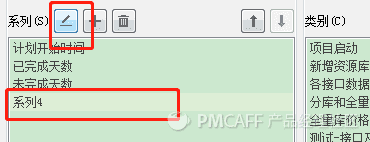

選中圖表中的散點，選擇數據，填寫X軸系列值為之前說的當前日函數的單元格

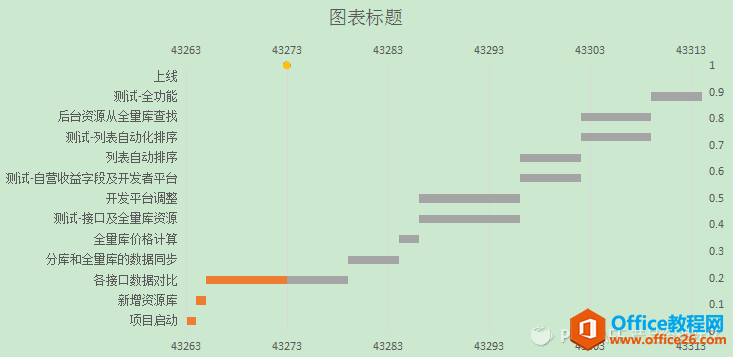

調整次要橫坐標區間為日期的最小值43263和最大值43314，次要縱坐標最小值和最大值為0和1：

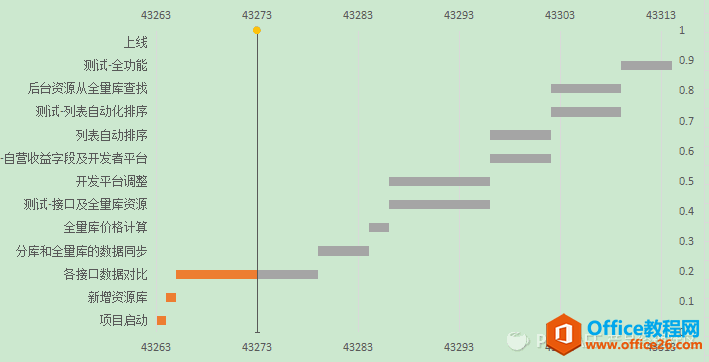

選擇散點添加誤差線，并自定義誤差線的值為1：

剩余就是隱藏次坐標軸，縱坐標軸逆序排列，界面進行美化就如下圖了：
