眾所周知，劉海屏及水滴屏是目前全面屏手機中比較常見的形態，回歸到iPhone X誕生年代，“劉海屏”只是為了提高屏占比，但又不愿意放棄前面板屏幕中的元器件，而采用的不得已的方案。為了追求接近100%屏占比的全面屏手機，升降攝像頭技術誕生。

直至今日，已經擁有諸多升降式攝像頭設計的手機，針對這些手機，我做了一次拆解對比，來探究每一款升降式攝像頭的結構有何不同。

3款手機拍照攝像頭拆解評測：

OPPO Find X

我們先來看看OPPO Find X。

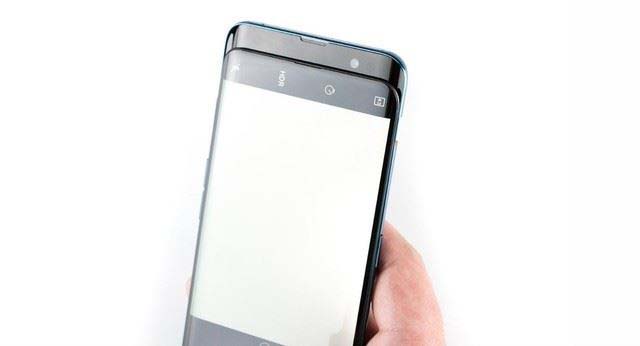

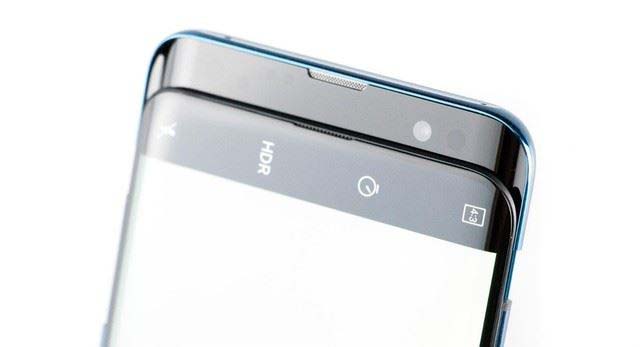

之所以Find X可以在沒有劉海的前提下實現3D結構光技術以及前攝拍照，是靠機身頂部的潛望結構實現的。當需要面部識別或者拍照時，這個潛望結構就會以0.6s的速度迅速升起。

仔細觀察，你會發現這個潛望結構內大有乾坤(開了很多孔)，OPPO挖的孔可真不少，它們究竟是什么?有什么作用?或許今天通過拆解我們便能找到答案。

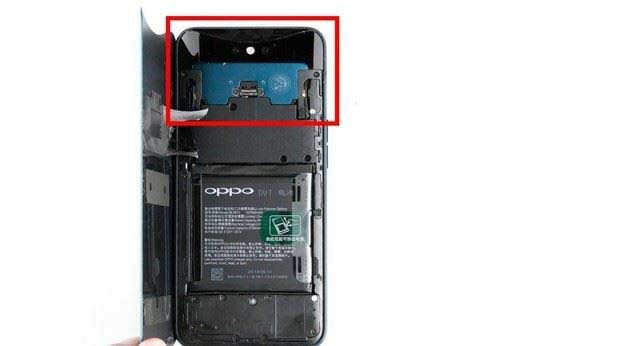

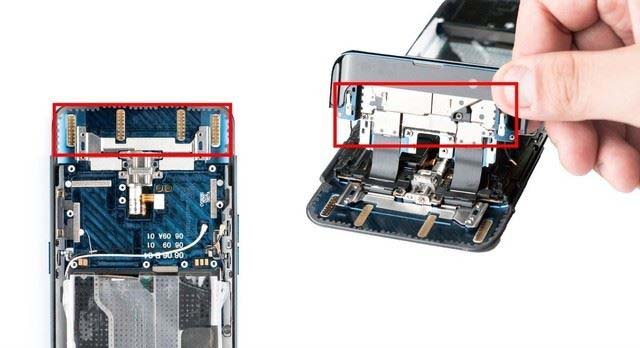

掀開背殼，我們可以看到OPPO Find X的機身采用了三段式結構，紅框內的部分應該就是雙軌潛望結構了。

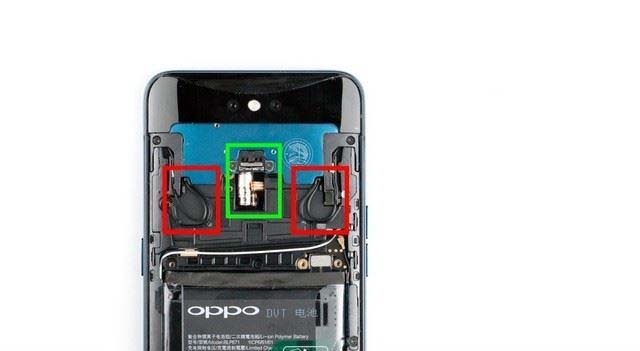

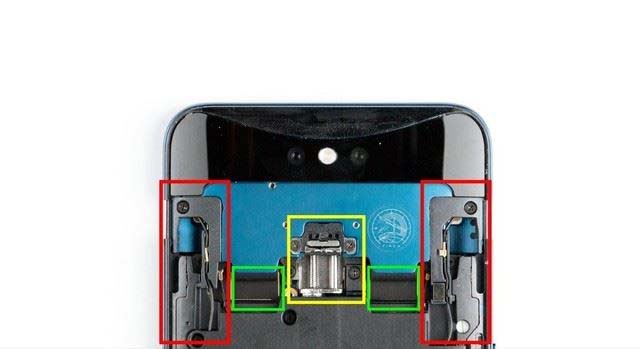

在升起雙軌潛望結構后，我們發現雙軌潛望結構與機身之間由阻滯結構(紅框，包括同軸線)、兩條排線(綠框，疑似是攝像頭排線)、馬達(黃框，疑似是步進馬達，其上方為抬升與緩沖結構)相連。

講真，框內的活動區域進水進塵土的可能性還是很大的，對于機身防護來講還是一種隱患。因此現在我就要祈禱機身內部主板處防護足夠給力了。

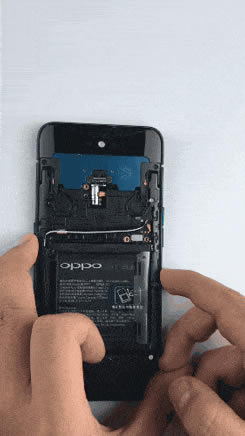

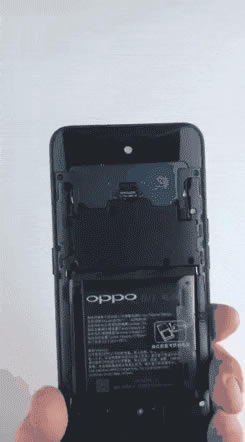

紅框內為預留給同軸線活動的曠量，同軸線夾在阻滯結構內，以保證其穩定性。綠框內則為馬達的下半部分及其排線。我們再通過一個GIF圖看看同軸線的移動軌跡。

雙軌潛望結構與屏幕之間通過4個觸點相連，我個人推測這是一種靜電接地的措施， 可以保護電路板。

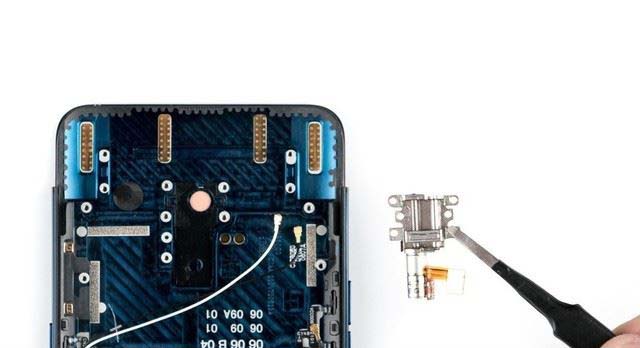

現在我們就把馬達取下來，它是雙軌潛望結構執行拾升和收起動作的核心機械元件，生產成本不菲。這點從側面展示了OPPO對上游供應鏈供貨商的強大影響力。

OPPO Find X的雙軌潛望結構的推進馬達為螺旋步進電機，由Nidec (日本電產株式會社)生產，通過旋轉螺旋桿實現滑塊的位移。由于雙軌潛望結構有阻滯結構和內部軌道以及緩沖片的緩沖，因此并沒有將緩沖彈簧與之搭配。

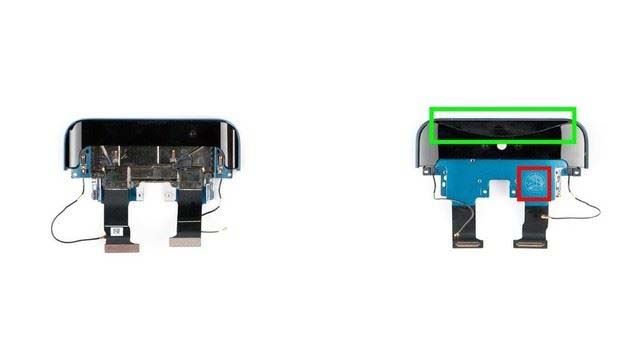

雙軌潛望結構特寫。紅框內即為OPPO Find X標志。而據OPPO方面表示，綠框內的突出部為一整塊陶瓷，經過長期燒制、打磨以及CNC工藝處理才最終成型。

OPPO Reno

接下來看看OPPO Reno的升降式攝像頭結構。

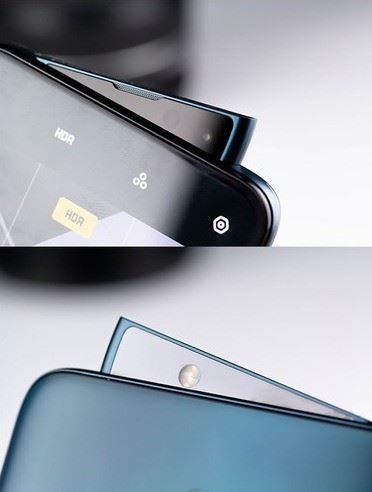

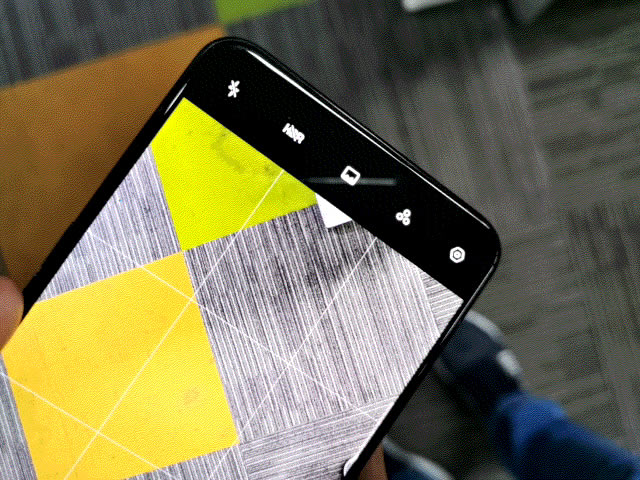

側旋升降結構酷似莫西干頭，在自拍等場景下會上升，集成了聽筒、補光燈、后置攝像頭等部件，提升了屏占比。感受下OPPO Reno的“海豚鰭”吧。

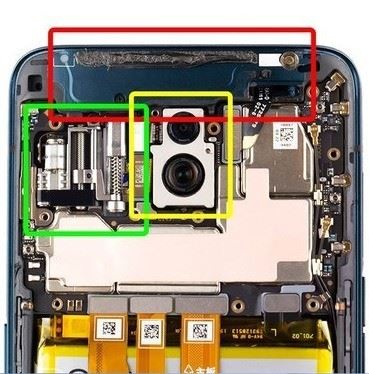

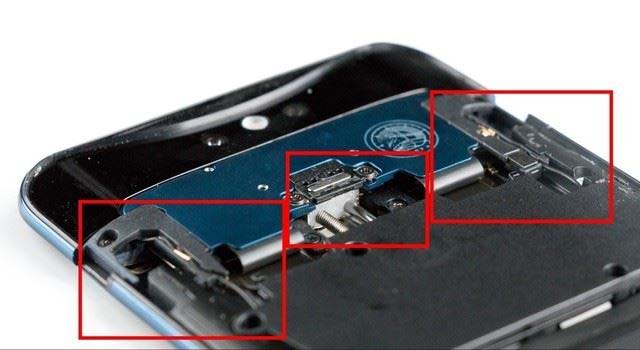

主板區域由于遭到了側旋升降結構(紅框)、步進馬達(綠框)以及后置雙攝(黃框)的擠壓，顯得非常緊湊，然鵝，依舊沒有采用層疊主板。側旋升降結構.上的部件通過排線與主板相連。由于主板區域的空間得到了有效控制，因此電池的空間并未縮減。

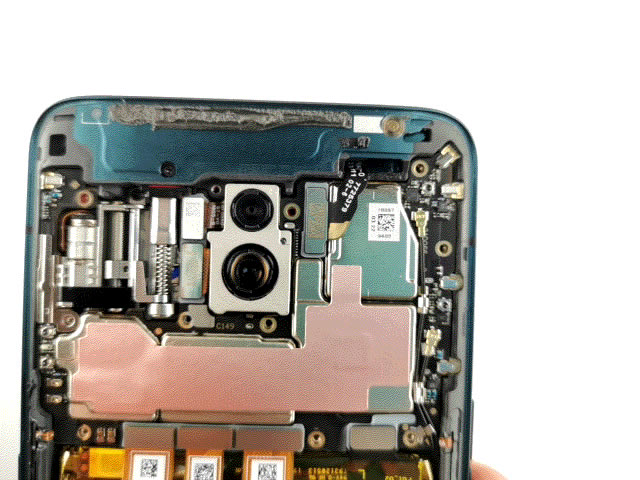

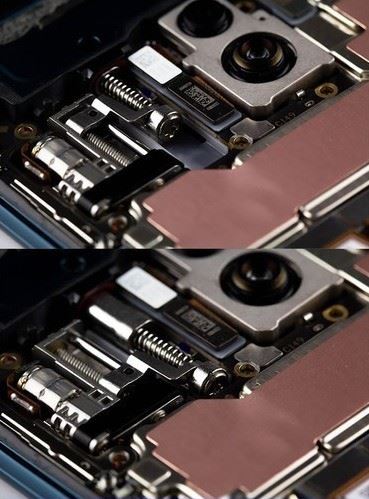

上圖為步進馬達在側旋升降結構抬起(上圖)落下(下圖)時的結構空間狀態。至于它升起和強制按下去時的狀態，請往下看。

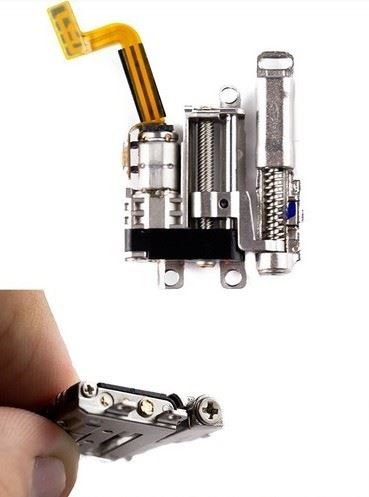

步進馬達的3大單元并列，自左至右分別是馬達區、傳動區和彈簧區，原理與以往相同，其供應商估計還是nidec,彈簧區頂部通過長螺絲與升降結構相連。

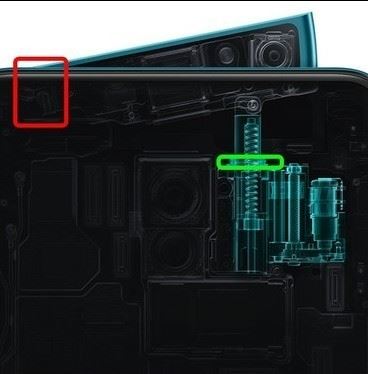

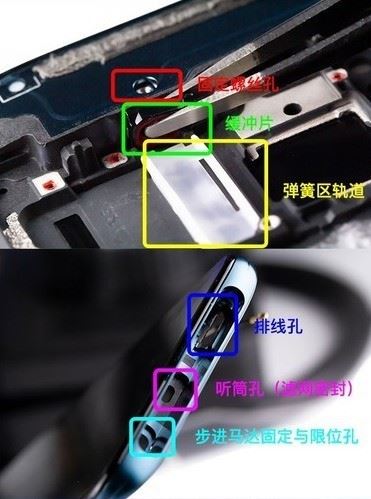

有疑惑的話，看看官方的結構示意圖基本上就一目了然了。紅框里的實際上是側旋升降結構的限位鉤，可以起固定作用。剛剛拆掉的緩沖片(綠框) 實際上也有防止水和異物從空腔進入機身內部的可能。我們繼續往下看。

從上方的結構圖可以看到，除了最大的排線孔，進水進異物可能性可以說是極低的。排線孔盡管大，不過開合幅度最小，且有限位鉤保護，實際上很安全。

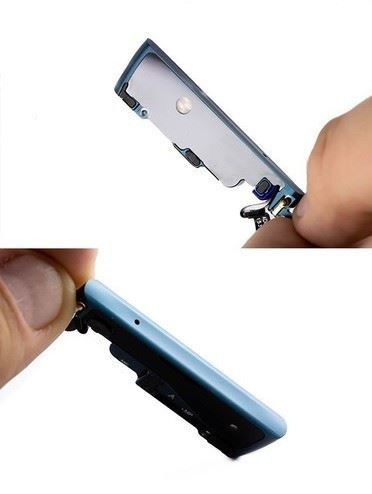

側旋升降結構細節:

上圖:后置補光燈

下圖:降噪麥克風

realme X

作為回歸國內的海外品牌，realme X以“敢越級”作為產品標語，在配置.上和價格上做出了不小的突破。在1500元這個價位采用機械升降攝像頭，這在國內市場應該還是首個。除了真全面屏和驍龍710等同價位越級性能之外，realme X的內部做工也是我們比較關心的，越級的性價比是否有越級的做工，請跟隨我們，一探“越級”realme的內部。

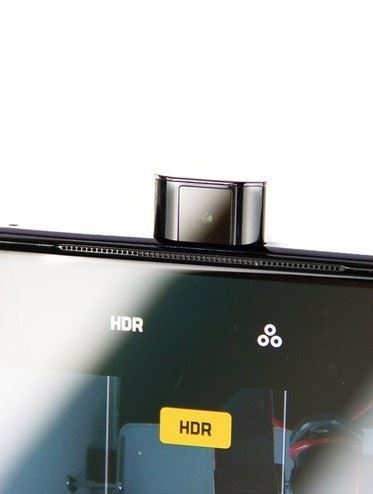

頂部升降鏡頭位于居中位置，與市面上其他手機放置位置不同。

realme X的升降攝像頭與我們之前拆過的手機不同，模塊被固定在主板蓋板上。并通過BTB連接主板。

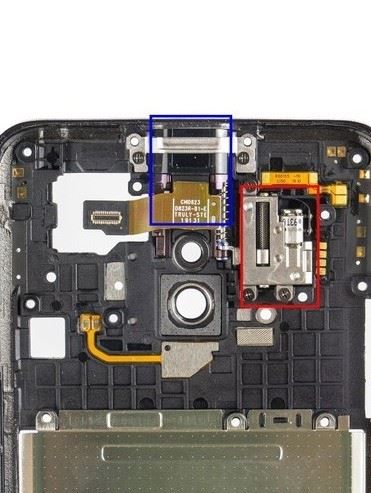

下面，我們來看看中框部位的升降機構，紅框部分是升降馬達，藍框部分是鏡頭部分。

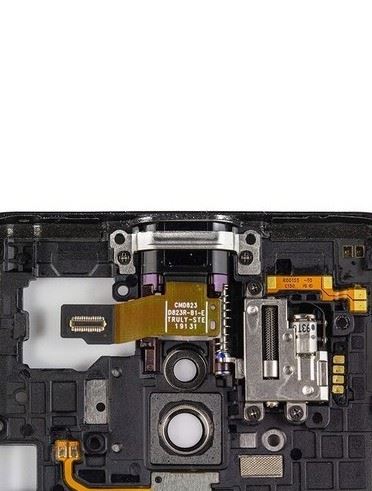

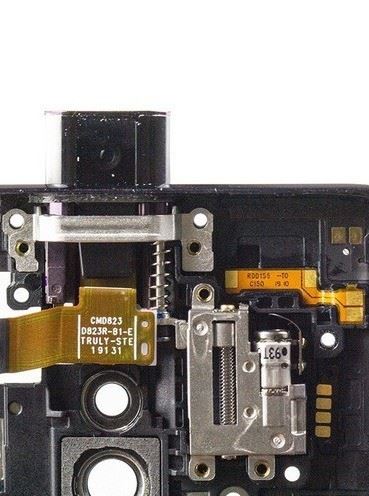

可以看到，為了加強結構強度，realme還在步進馬達和升降絲桿外添加了金屬框架。

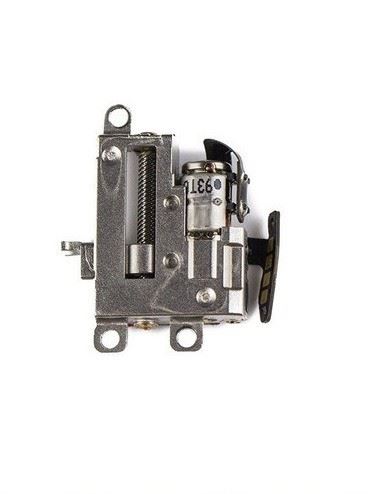

步進馬達機構一覽。

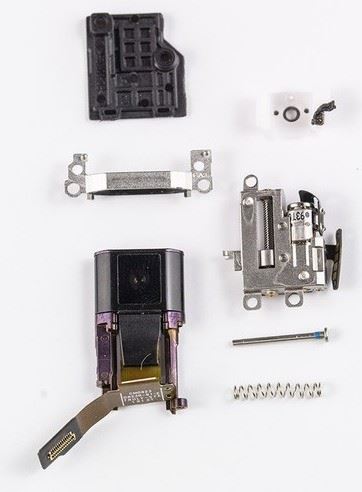

升降結構零件并不多，采用了模組化設計，大大降低了維修難度。

寫到最后

總的來說，三款升降式攝像頭的手機符合我對它們的期待。工藝設計及匠心品質隨著時間線的推移，一步步的走向精致，走向成熟。從OPPO Find X到realme X，我們也能夠體會到，盡管有一些主打性價比的手機，但內部做工依舊值回票價�？梢哉f，三款產品均達到了“越級”的標準。我們也希望未來能夠看到更加高端的升降式攝像頭產品。
